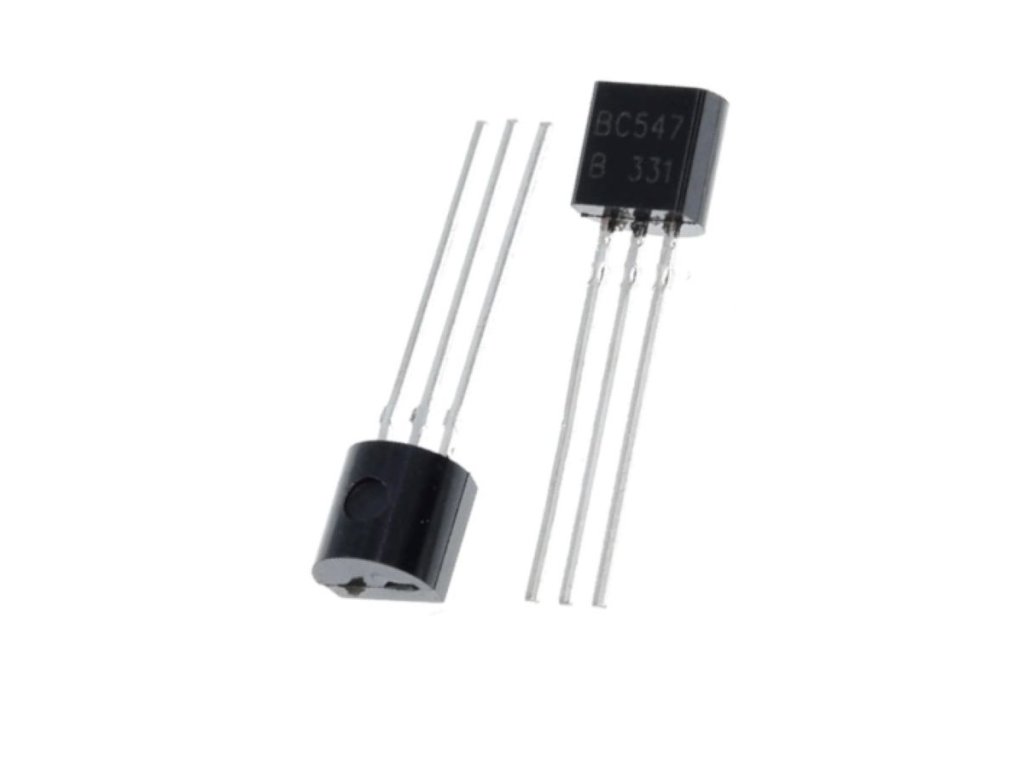

BC547 NPN tranzisztor – 100mA, 45V, TO-92

BC547 NPN tranzisztor – 100mA, 45V, TO-92

💡 Miért érdemes ezt a tranzisztort választani?

• ⚡ Nagy frekvencia, kis zaj Nagy frekvenciatartomány, kis zaj és nagy kapcsolási gyorsaság jellemzi.
• 📦 Széles körben elterjedt Jól dokumentált, olcsó, általános célú NPN tranzisztor.
• 🧪 Stabil labor- és hobbiválasztás Általános labor- és hobbiprojektekhez is megbízható megoldás.
• 🔁 Egyszerűen helyettesíthető Egyszerű áram- és feszültségspecifikáció, könnyen pótolható.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 100mAMax. kollektoráram
• 45–50VMax. Vce
• 500mWMax. teljesítmény
• 110–800Erősítés (hFE)

💡 Mire használható?

• 🔊
  Analóg kisjelű erősítés Hangfrekvenciás vagy rádiófrekvenciás előfok, jelfogó és kapcsoló áramkörök építéséhez.
• 🔌
  Digitális kapcsolóelem Mikrokontrolleres, Arduino vagy más vezérlőpanel kimenetéhez, LED/relé/aktuátor meghajtáshoz.
• ⚙️
  Áramerősítő fokozat Jelillesztő, inverter logikai áramkörök vagy oszcillátorok felépítéséhez.
• 🧑‍🔬
  Labor- és fejlesztői projektek Ahol tartós, olcsó és könnyen beszerezhető kisjelű tranzisztorra van szükség.

🛡️ Előnyök és funkciók

• Nagy erősítés (hFE 110–800): Hatékony jelerősítést tesz lehetővé kisjelű alkalmazásokban.
• Széles üzemi hőmérséklet-tartomány (−55°C…+150°C): Szélsőséges környezeti körülmények között is megbízhatóan működik.
• Magas átmeneti frekvencia (kb. 150–300 MHz): Rádiófrekvenciás és nagyfrekvenciás áramkörökben is alkalmazható.
• TO-92 tokozás: Kézi szereléshez és hagyományos furatszerelt áramkörökhöz egyaránt kényelmesen használható.

⚠️ Mire kell figyelni a használat során?

• Határértékek túllépése tilos: A megadott maximális áram- és feszültségértékek túllépése tönkreteszi a tranzisztort.
• Hűtés nélkül csak kis teljesítmény: Külső hűtőborda nélkül csak legfeljebb 500mW teljesítményig használható.
• Bázisellenállás szükséges: Mikrovezérlőről bázisellenállás nélkül nem szabad meghajtani.
• Nyitófeszültség figyelembevétele: Számolj a bázis-emitter átmenet kb. 0,7V-os nyitófeszültségével.
• Nem nagy terhelésekhez való: Sokféle kisjelű kapcsolásban használható, de nagy áram- vagy feszültségterhelésre nem alkalmas.

❓ Gyakori kérdések (GYIK)

• Mire alkalmas a BC547 tranzisztor?
  Kisjelű analóg erősítőkbe, hangfrekvenciás áramkörökbe, digitális kapcsolóként LED/relé meghajtásra és jelszintillesztőként a legelterjedtebb.
• Meghajtható-e a BC547 közvetlenül Arduino GPIO-ról?
  Igen, de mindig szükséges egy bázisellenállás a GPIO és a bázis között.
• Mekkora a BC547 maximális árama?
  A maximális kollektoráram 100mA – ennél nagyobb terhelésű eszközökhöz erősebb tranzisztor kell.
