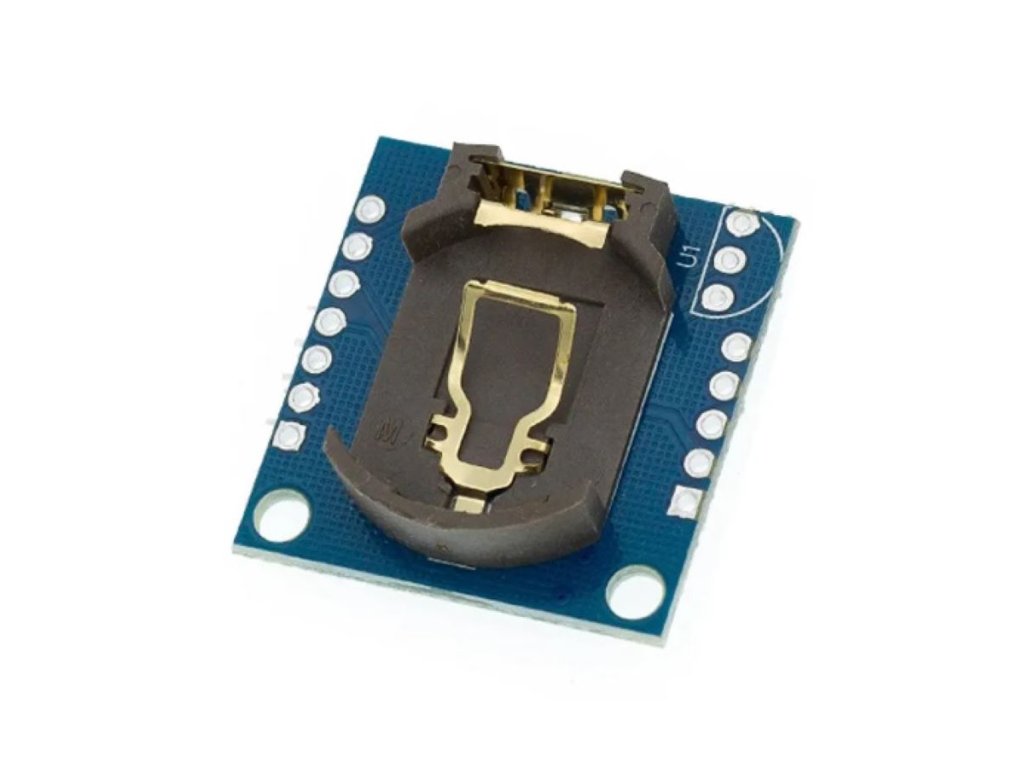

DS1307 óramodul mikrokontrollerhez – valós idejű óra RTC backup elemmel
- Bemeneti feszültség: DC 3,3V - 5V

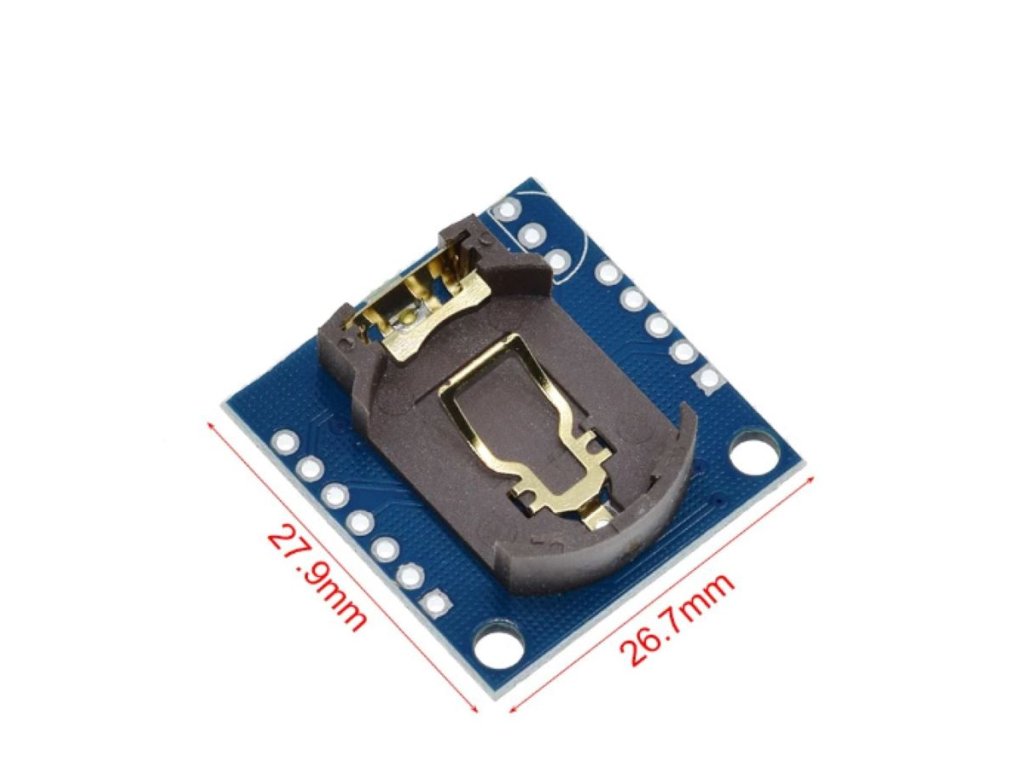

- Mérete: 3,1 cm x 1,4 cm
- A modul másodperceket, perceket, órákat, napokat, hónapokat és éveket számol.
DS1307 óramodul mikrokontrollerhez – valós idejű óra RTC backup elemmel
DS1307 típusú valós idejű óra (RTC) modul, 3,1×1,4 cm méretben, 3,3–5V DC tápfeszültséggel, I²C interfésszel. Másodperc, perc, óra, nap, hónap, év hardveres számlálását biztosítja, gombelem (CR2032) backup tartóval – áramkimaradáskor is megőrzi a pontos időt. Üzemi hőmérséklettartomány: –40°C–+85°C.
💡 Miért érdemes ezt a modult választani?
- 🕒 Valódi hardveres óra logika Önálló áramkör számolja a másodpercet, percet, órát, napot, hónapot és évet, szoftveres beavatkozás nélkül.
- 🔋 Táplálás nélküli működés Gombelemről is üzemel, így áramellátás nélkül is folyamatosan követi az időt.
- 🔌 Széles MCU-kompatibilitás Kompatibilis minden népszerű mikrovezérlővel, I²C csatlakozáson keresztül.
- 📏 Kis helyigény Kompakt méret és villámgyors szoftveres illesztés jellemzi.
📊 Műszaki adatok
| Termék típusa | Valós idejű óramodul (RTC) |
|---|---|
| Modell | DS1307 |
| Bemeneti feszültség | DC 3,3–5V |
| Méret | 3,1 × 1,4 cm |
| Üzemi hőmérséklet | –40°C – +85°C |
| Funkciók | Másodperc, perc, óra, nap, hónap, év számolása |
| Backup | Gombelem tartó (CR2032 vagy hasonló) |
| Kimenet / interfész | I²C |
🔍 A legfontosabb paraméterek
- 3,3–5V DCBemeneti feszültség
- 3,1×1,4 cmMéret
- –40°C – +85°CÜzemi hőmérséklet
- CR2032Backup elem típusa
💡 Mire használható?
- Adatgyűjtés és naplózás Adatgyűjtő és naplózó áramkörökhöz, időalapú relékhez.
- MCU fejlesztés Mikrovezérlő-fejlesztéshez és automata időzítők építéséhez.
- DIY projektek DIY naptár, időzár és világításvezérlés megvalósításához.
- Oktatás és prototípus Oktatási, tanulási projektekhez és prototípusokhoz otthon, laborban, műhelyben vagy iskolában.
🛡️ Előnyök és funkciók
- Valódi hardveres óra logika: Önálló áramkör számolja a másodpercet, percet, órát, napot, hónapot és évet, szoftveres beavatkozás nélkül.
- Táplálás nélküli működés: Gombelemről is üzemel, így áramkimaradáskor vagy leválasztáskor is megőrzi a pontos időt.
- Széles kompatibilitás: I²C csatlakozáson keresztül minden népszerű mikrovezérlővel összeköthető.
- Kompakt kialakítás: Kis helyigényű modul, gyors szoftveres illesztéssel.
⚠️ Mire kell figyelni a használat során?
- Tápfeszültség tartomány: A modult 3,3–5V DC feszültségtartományban, I²C interfésszel használd.
- Backup elem szükséges: A backup gombelem típusa CR2032, enélkül áramtalanított állapotban a modul elveszíti az eltárolt időt.
- Mindig legyen gombelem beszerelve: Elem nélküli, teljesen áramtalanított modulban az idő elvész.
- Üzemi hőmérséklet határai: A modul –40°C és +85°C közötti hőmérsékleten üzemeltethető.
- Szoftveres kiolvasás: Az adatok kiolvasása és írása I²C buszon keresztül történik, ehhez számos Arduino/Raspberry Pi library elérhető.
🔋 Gombelem behelyezése és használat

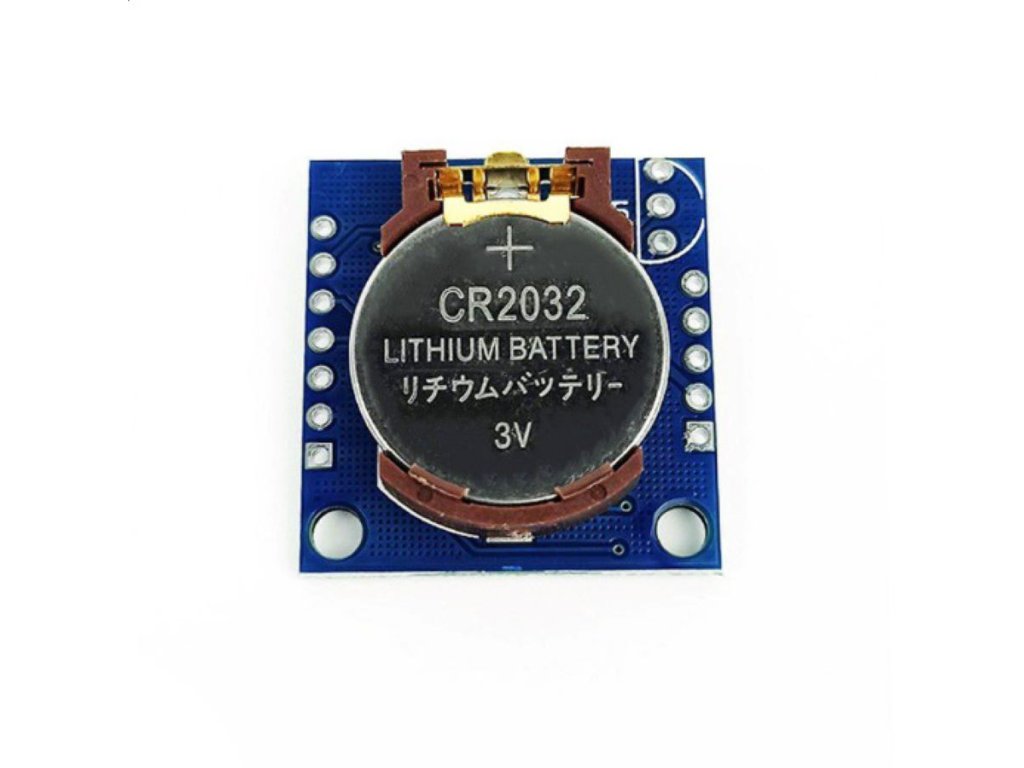

- Gombelem behelyezése: Helyezz egy CR2032 típusú gombelemet a modul gombelem tartójába.
- Folyamatos időkövetés: A gombelem biztosítja az idő folyamatos követését áramkimaradás esetén is.
- Elem nélküli állapot: Gombelem nélkül, teljesen áramtalanított állapotban a modul elveszíti az eltárolt időt.
- Csatlakoztatás a vezérlőhöz: Kösd a modult I²C interfészen keresztül a mikrovezérlőhöz az idő kiolvasásához és írásához.
❓ Gyakori kérdések (GYIK)
- Melyik gombelemet kell a DS1307 óramodulba tenni?CR2032 gombelemet kell behelyezni a backup tartóba – enélkül áramtalanított állapotban a modul elveszíti az eltárolt időt.

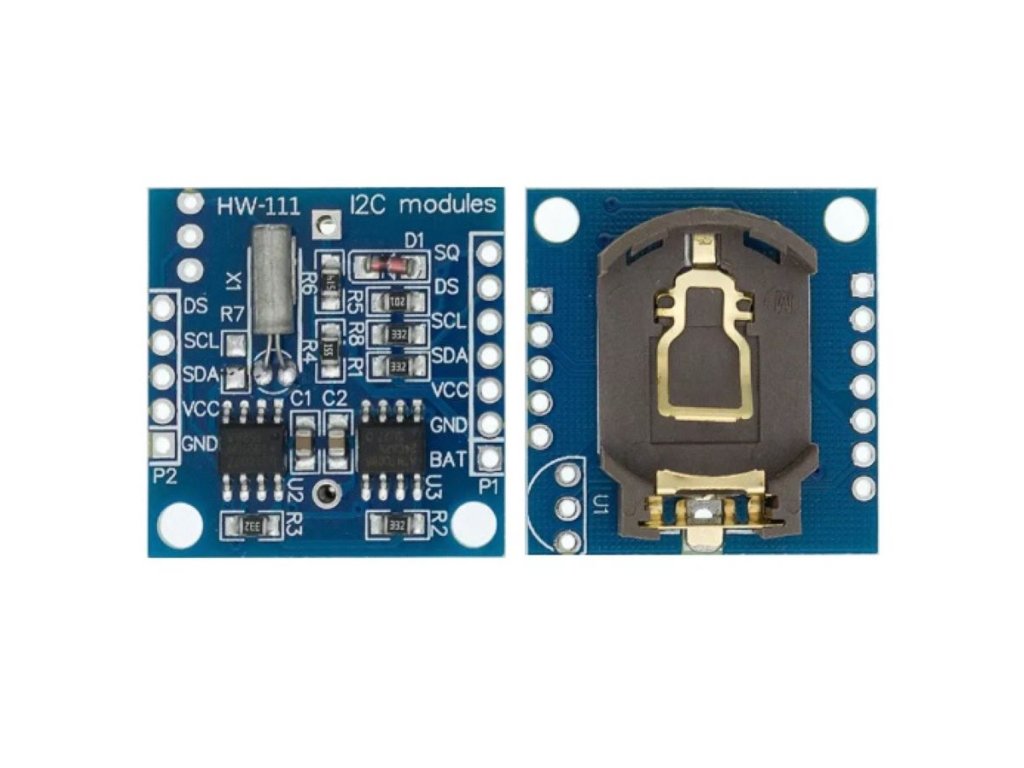

- Hogyan kommunikál a DS1307 modul a mikrovezérlővel?I²C buszon keresztül, amelyhez mindössze két adatvezeték (SDA, SCL) szükséges – számos Arduino és Raspberry Pi könyvtár (pl. RTClib) támogatja.
- Pontos marad-e a DS1307 modul hosszú idő után is?A DS1307 alappontossága mérsékelt (a kristály hőmérsékletfüggő) – ha nagy pontosság szükséges, a DS3231 modul hőmérséklet-kompenzált oszcillátorával jobb választás.
