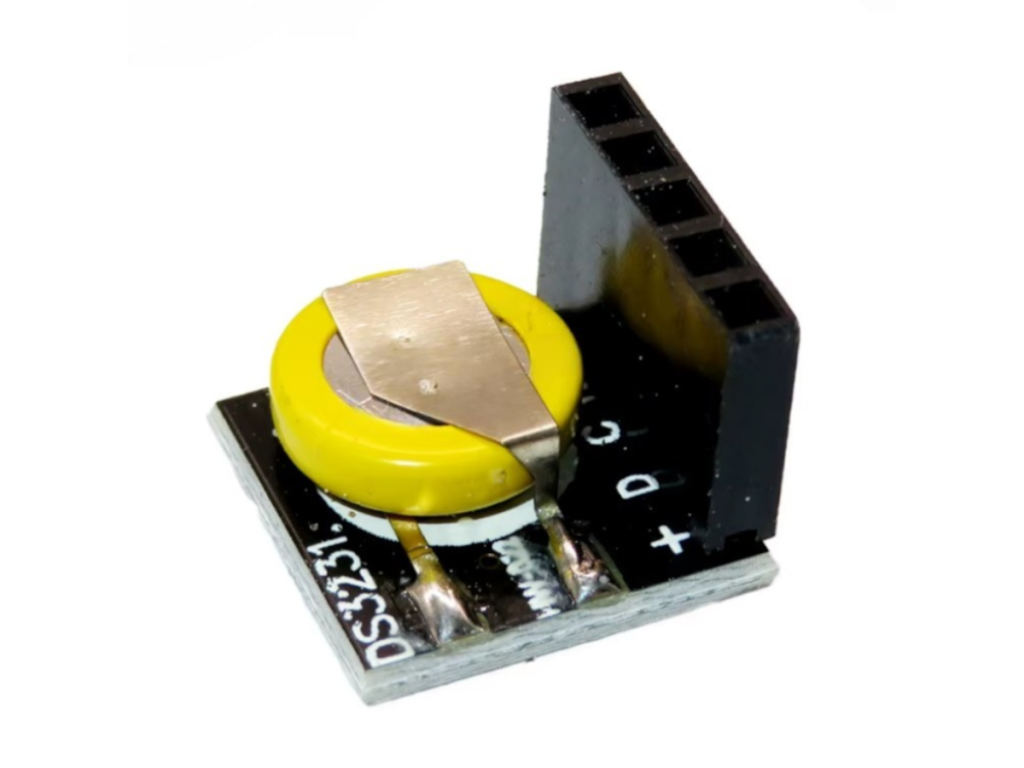

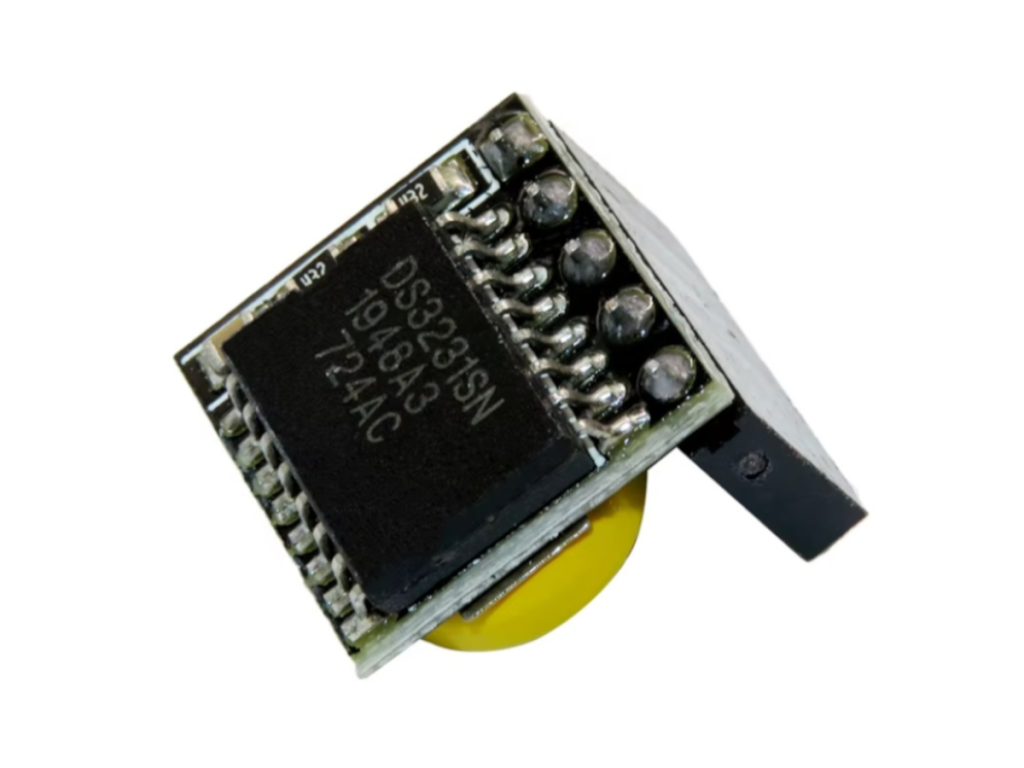

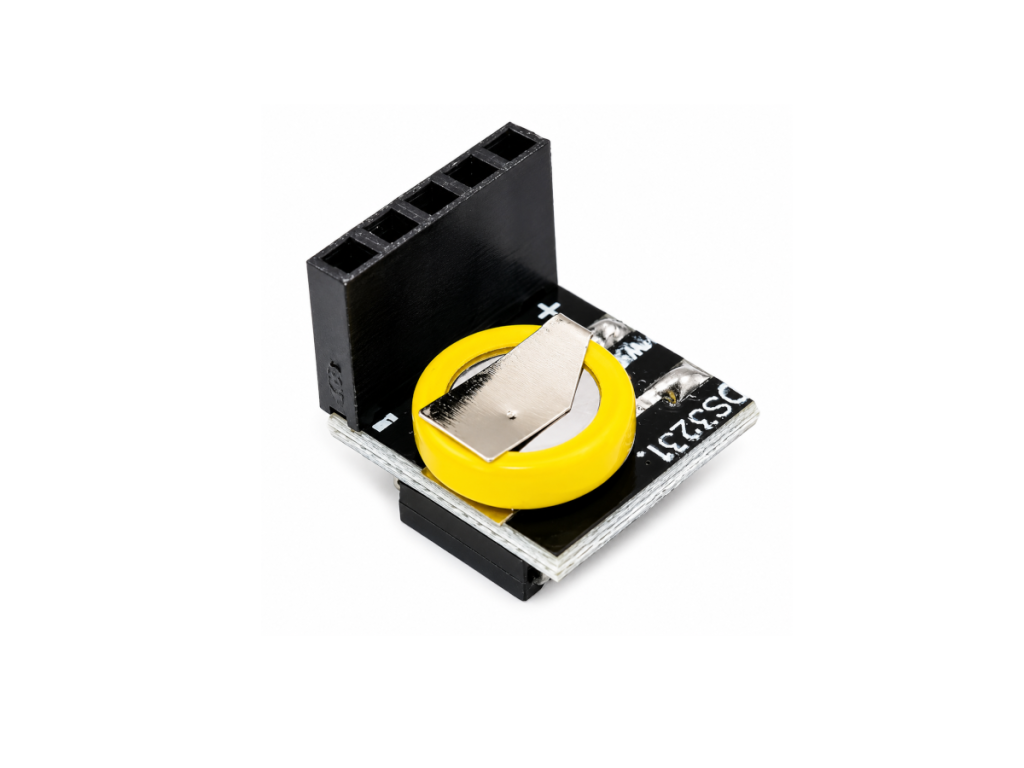

DS3231 RTC valós idejű óra modul elemmel - 3.3V/5V
- Termék típusa: DS3231 RTC (valós idejű óra) modul
- RTC IC: DS3231
- Tápfeszültség: 2.3V – 5.5V
DS3231 RTC valós idejű óra modul elemmel – 3.3V/5V I2C Real Time Clock modul Arduinohoz és Raspberry Pi-hez
A DS3231 RTC valós idejű óra modul egy nagy pontosságú, elemes háttértáppal rendelkező Real Time Clock modul, amely mikrokontrolleres és számítógépes fejlesztésekhez használható. Ideális választás Arduino RTC modul, Raspberry Pi RTC óra, adatnaplózó, időzítő vagy automatizálási projektekhez, ahol fontos a pontos dátum- és időkezelés.
A modul a DS3231 nagy pontosságú RTC IC-re épül, amely beépített hőmérséklet-kompenzált oszcillátorral rendelkezik. Ennek köszönhetően sokkal pontosabb időmérést biztosít, mint az egyszerűbb RTC modulok. A megadott időzítési pontosság akár ±5 ppm, amely körülbelül ±0,432 másodperc/nap eltérést jelenthet.
A DS3231 I2C RTC modul 3.3V és 5V rendszerekkel is használható, ezért egyszerűen illeszthető Arduino, Raspberry Pi, ESP32, STM32 és más fejlesztőpanelekhez. Az I2C kommunikációnak köszönhetően kevés vezetékkel csatlakoztatható, miközben teljes óra- és naptárfunkciót biztosít másodperc, perc, óra, nap, dátum, hónap és év kezelésével.
Az elemes háttértáp lehetővé teszi, hogy a modul tápellátás nélkül is megtartsa az időt, így áramkimaradás vagy kikapcsolás után sem szükséges újra beállítani az órát. Ez különösen hasznos adatgyűjtő rendszerekben, időzített vezérlésekben, okosotthon projektekben és beágyazott rendszerekben.
💡 Miért érdemes ezt a DS3231 RTC modult választani?
- ⏰ Nagy pontosságú RTC modul A DS3231 IC hőmérséklet-kompenzált kialakítása stabil és pontos időmérést biztosít.
- 🔋 Elemes háttértáp A modul elem segítségével tápellátás nélkül is megőrzi a pontos időt és dátumot.
- 🔌 3.3V és 5V kompatibilitás Arduino, Raspberry Pi, ESP32, STM32 és más fejlesztőpanelekhez is könnyen illeszthető.
- 📡 I2C kommunikáció Egyszerű, kétvezetékes adatkapcsolat SCL és SDA vonalakon keresztül.
📊 Milyen műszaki adatokkal rendelkezik?
| Termék típusa | RTC valós idejű óra modul / Real Time Clock modul |
|---|---|
| Modul típusa | DS3231 RTC modul elemmel |
| RTC IC | DS3231 |
| Tápfeszültség | 2.3V – 5.5V |
| Rendszer kompatibilitás | 3.3V és 5V logikai szintű rendszerek |
| Kommunikáció | I2C soros busz |
| I2C sebesség | Akár 400 kHz |
| Időzítési pontosság | ±5 ppm, kb. ±0,432 másodperc/nap |
| Működési hőmérséklet | -40°C – +85°C |
| Beépített hőmérséklet-szenzor | Digitális hőmérséklet-érzékelő, kb. ±3°C pontossággal |
| Kimenetek | 1 Hz és 32.768 kHz órajel kimenet |
| Naptárfunkció | Másodperc, perc, óra, nap, dátum, hónap és év kezelése |
| Ébresztés / riasztás | Két programozható naptárriasztás |
| Háttértáp | Gombelem / tartalék elem az idő megtartásához |
| Kompatibilitás | Arduino, Raspberry Pi, ESP32, STM32 és egyéb I2C-képes mikrokontrollerek |
| Felhasználás | Adatnaplózás, időzített vezérlés, okosotthon, automatizálás, beágyazott rendszerek |
| Megjegyzés | A modul kommunikációhoz I2C buszt használ, ezért a mikrokontroller SDA és SCL lábaihoz kell csatlakoztatni. |
🔍 Melyek a legfontosabb jellemzői?
- DS3231RTC IC
- 3.3V / 5VKompatibilitás
- I2CKommunikáció
- ±5 ppmIdőzítési pontosság
💡 Mire használható?
-
Arduino RTC projektek Arduino alapú órákhoz, időzítőkhöz, relés vezérlésekhez és dátumozott adatgyűjtő rendszerekhez.
-
Raspberry Pi valós idejű óra Raspberry Pi rendszerekhez, ahol internetkapcsolat nélkül is szükség van pontos időre.
-
Adatnaplózás Szenzoradatok pontos időbélyeggel történő mentéséhez, mérőállomásokhoz és IoT projektekhez.
-
Okosotthon és automatizálás Időalapú kapcsolásokhoz, világításvezérléshez, öntözőrendszerekhez és egyéb automatizálási feladatokhoz.
🛡️ Mik az előnyei és funkciói?
-
Nagy pontosságú időmérés: A DS3231 modul beépített hőmérséklet-kompenzált oszcillátora stabilabb működést biztosít változó környezeti hőmérséklet mellett is.
-
Elemről működő időmegtartás: A tartalék elem segítségével a modul kikapcsolt fő tápellátás esetén is tovább számolja az időt.
-
3.3V és 5V kompatibilis: Közvetlenül használható többféle fejlesztőpanellel, így nincs szükség külön szintillesztésre a legtöbb általános projektben.
-
Teljes óra- és naptárfunkció: A modul kezeli a másodpercet, percet, órát, napot, dátumot, hónapot és évet is.
-
Programozható riasztások: Két naptárriasztás funkcióval időzített események, megszakítások vagy ébresztési feladatok is megvalósíthatók.
-
Beépített hőmérsékletmérés: A DS3231 IC digitális hőmérséklet-érzékelőt is tartalmaz, amely a kompenzáció mellett kiolvasható hőmérsékleti adatot is adhat.
⚠️ Mire kell figyelni használatkor?
-
I2C bekötés: A modul SDA és SCL lábait a mikrokontroller vagy Raspberry Pi megfelelő I2C lábaihoz kell csatlakoztatni.
-
Tápfeszültség ellenőrzése: A modul 2.3V és 5.5V közötti tápfeszültséggel használható, de a csatlakoztatott vezérlőpanel logikai szintjére mindig figyelni kell.
-
Elem polaritás: Az elem behelyezésekor ügyelni kell a helyes polaritásra, mert a fordított behelyezés hibás működést okozhat.
-
Első használatkor beállítás szükséges: A modult első indításkor szoftverből be kell állítani a kívánt dátumra és időre.
-
Raspberry Pi használat: Raspberry Pi esetén az I2C interfészt a rendszerbeállításokban engedélyezni kell a modul használatához.
🔌Hogyan kell bekötni?
| DS3231 modul láb | Funkció |
|---|---|
| VCC / + | Tápfeszültség, 3.3V vagy 5V |
| GND / - | Föld / negatív táp |
| SDA / D | I2C adatvonal |
| SCL / C | I2C órajelvonal |
| SQW / 32K | Programozható órajel vagy megszakítás kimenet, modulverziótól függően |
❓ FAQ – DS3231 RTC valós idejű óra modul
-
⏰ Mire használható a DS3231 RTC modul?A DS3231 RTC modul pontos dátum- és időkezelésre használható Arduino, Raspberry Pi, ESP32, STM32 és más mikrokontrolleres projektekben.
-
🔋 Miért van elem a modulon?Az elem biztosítja, hogy a modul tápellátás nélkül is tovább számolja az időt, így kikapcsolás vagy áramszünet után sem kell újra beállítani az órát.
-
🔌 3.3V és 5V rendszerrel is használható?Igen, a modul 2.3V és 5.5V közötti tápfeszültséggel használható, ezért 3.3V-os és 5V-os fejlesztőpanelekhez is alkalmas.
-
📡 Milyen kommunikációt használ?A DS3231 RTC modul I2C kommunikációt használ, ezért SDA és SCL vezetéken keresztül csatlakozik a vezérlőhöz.
-
🍓 Használható Raspberry Pi-hez?Igen, a modul Raspberry Pi-hez is használható valós idejű óraként, különösen olyan rendszereknél, ahol nincs folyamatos internetkapcsolat.
-
🤖 Arduino projektekhez jó választás?Igen, Arduino alapú órákhoz, időzítőkhöz, adatnaplózókhoz és automatizálási projektekhez kifejezetten jó választás.
