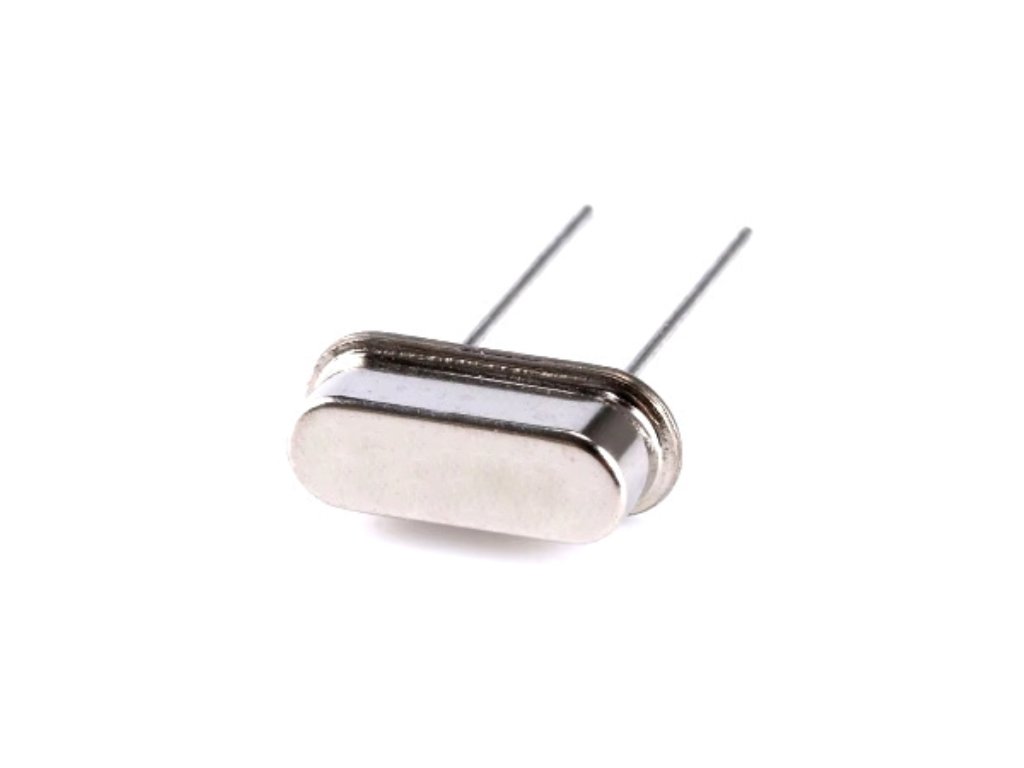

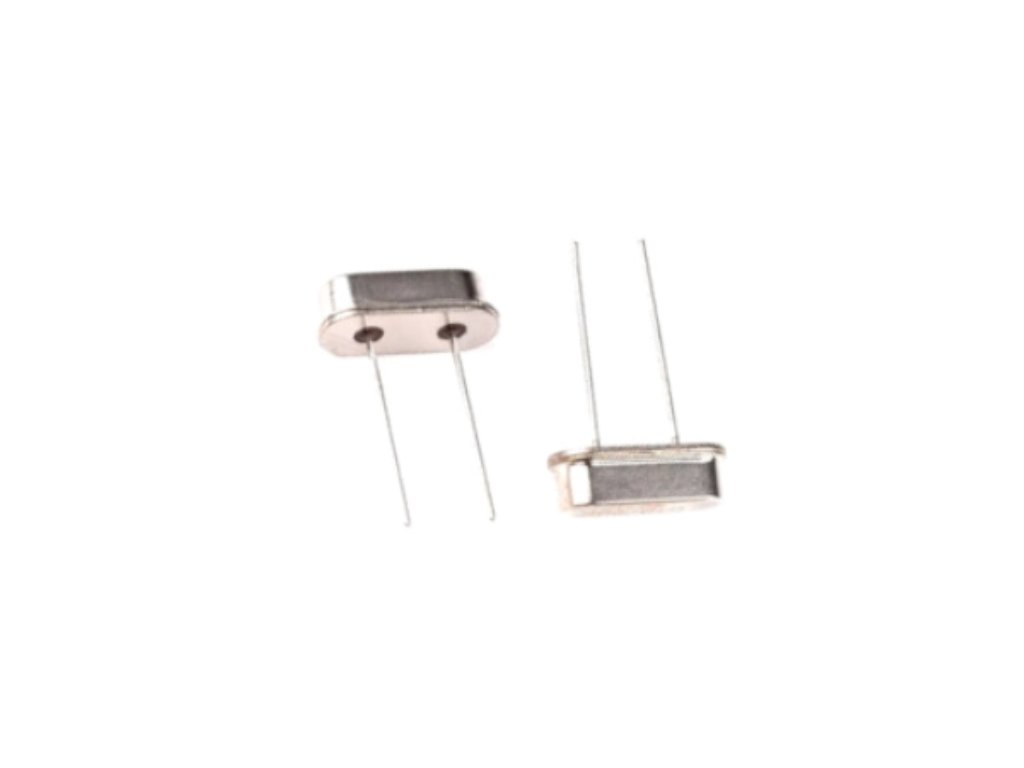

Kristályoszcillátor HC-49S – kvarc rezonátor 32,768kHz–25MHz

Kristályoszcillátor HC-49S – kvarc rezonátor 32,768kHz–25MHz

💡 Miért érdemes ezt a rezonátort választani?

• 🎯 Pontos, stabil időalap Rendkívül pontos és stabil időalap, ami nélkülözhetetlen a pontos időméréshez és órajel-generáláshoz.
• 📦 Kompakt HC-49S ház Bármely logikapanelon vagy mikrokontrolleren könnyen alkalmazható, kompakt tokozás.
• 🔢 Többféle frekvencia Minden feladathoz választható megfelelő frekvencia, a lassú RTC-alkalmazásoktól a gyors mikrokontrollerekig.
• ⚡ Alacsony ESR, hosszú élettartam Gyors indulás, alacsony veszteség, gyakorlatilag elhasználódásmentes működés.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 30ΩESR
• ±30 ppmFrekvenciastabilitás
• 32,768kHz–25MHzFrekvenciatartomány
• –40°C…+85°CMűködési hőmérséklet

💡 Mire használható?

• 🔋
  Mikrokontroller órajel Arduino, STM, ESP, AVR, PIC, ARM és FPGA áramkörök órajel-generálásához.
• 🎛️
  RTC modulok Valós idejű óra (Real Time Clock) modulokhoz és pontos időmérő kapcsolásokhoz, jellemzően 32,768kHz-en.
• 🛠️
  Kommunikációs áramkörök Rádióadók/vevők, USB, CAN és UART rendszerek órajelének stabilizálásához.
• 💡
  Kijelzők, időzítők, DIY projektek Digitális kijelzők, stopperek, naptárak, valamint DIY fejlesztések, prototípusok és oktatási áramkörök számára.

🛡️ Előnyök és funkciók

• Pontos, stabil időalap: Rendkívül pontos és stabil időalap, ami elengedhetetlen a pontos időméréshez és órajel-generáláshoz.
• Alacsony ESR, gyors indulás: A 30Ω-os egyenértékű soros ellenállás stabil rezgést és gyors indulást biztosít.
• Széles frekvenciaválaszték: 32,768 kHz, 4 MHz, 8 MHz, 12 MHz, 16 MHz, 20 MHz és 25 MHz közül választható, a lassú RTC-alkalmazásoktól a gyors mikrokontrollerekig.
• Kompakt, egyszerűen beépíthető kivitel: A HC-49S tokozás 2 lábas kialakítása könnyen forrasztható és breadboard-kompatibilis.
• Hosszú élettartam: Gyakorlatilag elhasználódásmentes működés, tartós teljesítmény.

⚠️ Mire kell figyelni a használat során?

• Frekvencia kiválasztása: A frekvenciát mindig a céleszköz, IC vagy mikrokontroller adatlapja alapján válaszd ki.
• Extrém precizitás esetén más típus javasolt: A HC-49S hosszú távon is stabil, de extrém precizitás eléréséhez (pl. kalibrált időszerver) hőkompenzált vagy SMD típus ajánlott.
• Kondenzátor szükséges a rezonanciához: A kvarc két lába közé általában 10–22pF tartományú kondenzátorokat kell kötni a rezonancia beállításához.
• ESR korlát betartása: Az ESR ne lépje túl a gyártói maximumot, különleges (alacsony feszültségű vagy rövid startidejű) alkalmazásokhoz egyedi kvarc is választható.
• Környezeti hatások: A rezgés frekvenciája fix, de a pontosságot a környezeti hőmérséklet és mechanikai stressz kis mértékben befolyásolhatja.

🔧 Használatba vétel

• Forrasztás: A kvarc két lábát forraszd a panel megfelelő pontjaira.
• Kondenzátorok bekötése: A két láb közé köss 10–22pF tartományú kondenzátorokat a rezonancia beállításához.
• Frekvencia ellenőrzése: Beépítés előtt ellenőrizd, hogy a kiválasztott frekvencia megfelel-e a céleszköz adatlapjának.

❓ Gyakori kérdések (GYIK)

• Milyen frekvencián van szükségem a kvarc rezonátorra Arduino Uno-hoz?
  Az Arduino Uno 16MHz-es kristályoszcillátor-t használ, ezért ehhez a frekvenciához szükséges HC-49S kvarc.
• Melyik frekvencia alkalmas RTC (valós idejű óra) áramkörhöz?
  Az RTC modulokhoz a 32,768kHz-es változat a legelterjedtebb, ez az óra kristály standard frekvenciája.
• Kell-e kondenzátor a kvarc rezonátor mellé?
  Igen, általában 10–22pF kondenzátort kell a kvarc két lába közé kötni a rezonancia beállításához.
