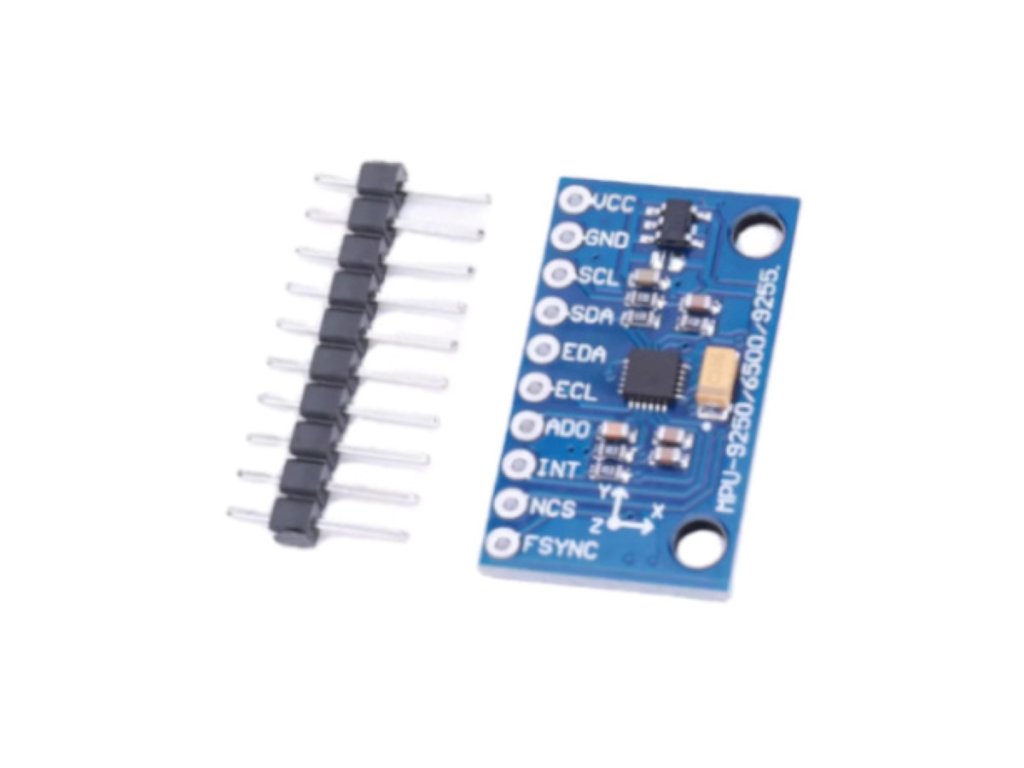

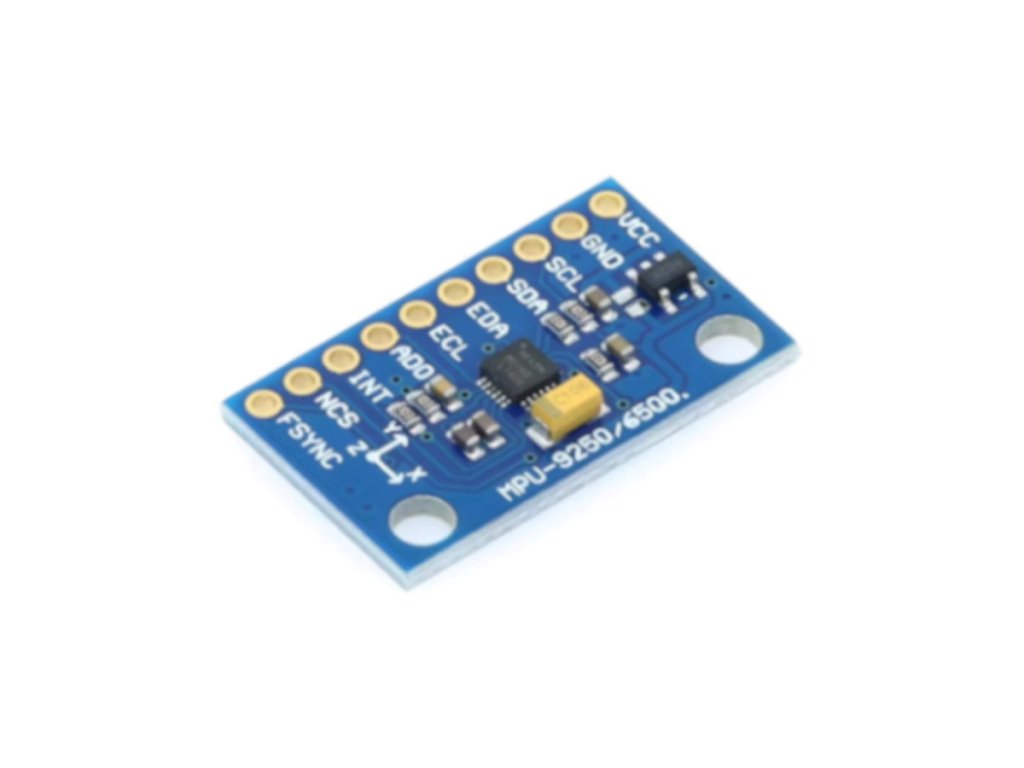

MPU6500 Giroszkóp és gyorsulásmérő modul mikrokontrollerekhez
- Típus: MPU6500
- Tápellátás: 3V-5V DC
- Giroszkóp mérési tartomány: ± 250, 500, 1000, 2000°/s.
- Háromtengelyes giroszkóp (x, y, z)
- Modul mérete: 15mm x 25mm
MPU6500 Giroszkóp és gyorsulásmérő modul mikrokontrollerekhez
Az MPU6500 kompakt IMU modul háromtengelyes giroszkópot (±250–2000°/s) és háromtengelyes gyorsulásmérőt (±2–16g) egyesít egyetlen panelen, 3–5V DC tápfeszültségen, I2C/SPI interfésszzel, 15×25 mm méretben. Drónhoz, robothoz, gimbal stabilizátorhoz és Arduino/ESP/STM projektekhez kiválóan alkalmas.
💡 Miért érdemes ezt a modult választani?
- 🎯 Pontos hattengelyes mérés Háromtengelyes giroszkóp és háromtengelyes gyorsulásmérő egyetlen apró modulon.
- 📶 I2C/SPI illesztés Gyors, univerzális kapcsolódás Arduino, STM32, ESP és más fejlesztőpanelekhez.
- 🔋 Széles tápfeszültség-tartomány 3–5V DC működés, nagy MCU-kompatibilitással.
- 📦 Kompakt kialakítás 15×25 mm méret, könnyen beépíthető szinte bármilyen projektbe.
📊 Műszaki adatok
| Termék típusa | Digitális háromtengelyű giroszkóp + háromtengelyű gyorsulásmérő (6D IMU szenzor) |
|---|---|
| Modell | MPU6500 |
| Tápellátás | 3–5V DC |
| Giroszkóp mérési tartomány | ±250, ±500, ±1000, ±2000°/s |
| Gyorsulásmérő tartomány | ±2g, ±4g, ±8g, ±16g |
| Kommunikáció | I2C vagy SPI |
| Modul mérete | 15mm × 25mm |
| Kimeneti formátum | Digitális, 16 bites ADC |
| Fogyasztás | Alacsony, belső digitális jelrögzítéssel |
| Kalibráció | Szoftveres kalibráció támogatott |
| Egyéb funkciók | Beépített mozgásérzékelési és -szűrési rutinok |
🔍 A legfontosabb paraméterek
- 3–5V DCTápfeszültség
- ±2000°/sMax. giroszkóp tartomány
- ±16gMax. gyorsulásmérő tartomány
- 15×25 mmModul mérete
💡 Mire használható?
- Drón és robot navigáció IMU vezérlés, mozgáselemzés és gimbal stabilizátor alkalmazásokhoz.
- Okoseszközök és kontrollerek Telefon, fitnesz/VR kontroller és játékvezérlő fejlesztéshez.
- Kutatás és oktatás Oktatási labor, mozgásszűrő vagy állásszögelemző projektekhez.
- Inerciális navigáció IMU alapú sport, orvosi vagy mérnöki műszerekhez.
🛡️ Előnyök és funkciók
- Pontos hattengelyes mérés: Egyetlen apró modulon háromtengelyes giroszkóp és gyorsulásmérő, széles mérési tartományokkal (±16g és ±2000°/s).
- Univerzális illesztés: I2C/SPI interfész, többféle cím beállítható, 3–5V tápkompatibilitás Arduino, ESP, Raspberry mellé.
- Alacsony fogyasztás: Mobil, akkus alkalmazásokhoz is ideális.
- Kompakt méret: Szinte minden projektbe könnyen beépíthető.
- Széles szoftvertámogatás: Gyártói, közösségi és fejlesztői könyvtárak szinte minden platformhoz elérhetők.
⚠️ Mire kell figyelni a használat során?
- Logikai szintillesztés: A tápellátás 3–5V között használható, de a digitális jelet mindig a logikai szinthez illeszd, 3,3V-os MCU esetén kerüld az 5V-ot a szenzor felé.
- Cím és üzemmód ellenőrzése: Az I2C/SPI cím vagy üzemmód panelen vagy forrasztópaddal választható, a dokumentációban ellenőrizd a szenzorcímet.
- Kalibráció szükségessége: A jó szenzorműködéshez szoftveres kalibráció ajánlott minden bekapcsoláskor.
- Digitális szűrés beállítása: A beépített szűrés és mozgásdetekció az adatlapból/szoftverből konfigurálható, a nyers értékek csak előfeldolgozás után alkalmazkodnak a célhardverhez.
- Pontos szögmérés: Dőlés, yaw, pitch, roll méréséhez a szenzor adatait szűrővel, például complementary vagy Kalman, célszerű feldolgozni.
- Mechanikai kezelés: Szerelés közben ügyelj, hogy ne rázd meg a szenzorpanelt, mert ütés vagy torzió befolyásolja a mérést, ezért a kalibráció fontos.
🔌 Használatba vétel
| Csatlakozási pont | Funkció |
|---|---|
| Tápellátás | 3–5V DC bemenet a modul működtetéséhez |
| I2C/SPI interfész | Kommunikáció a mikrokontrollerrel, cím vagy üzemmód panelen választható |
| Giroszkóp kimenet | Szögsebesség adatok X, Y, Z tengelyen, ±250–±2000°/s tartományban |
| Gyorsulásmérő kimenet | Gyorsulás adatok X, Y, Z tengelyen, ±2–±16g tartományban |
❓ Gyakori kérdések (GYIK)
- Milyen mérési tartományban működik az MPU6500 giroszkóp?Az MPU6500 giroszkóp mérési tartománya ±250, ±500, ±1000 és ±2000 fok/másodperc között programból választható.
- Szükséges-e kalibrálás az MPU6500 IMU modul használata előtt?Igen, pontos mérési eredményhez szoftveres kalibráció (nullaállítás) ajánlott minden bekapcsoláskor, különösen ha pontosan kell követni az elfordulást, dőlést vagy szögsebességet.
- Illeszthető-e az MPU6500 modul közvetlenül 5V-os Arduino-hoz?A modul 3–5V tápfeszültségen működik, de a logikai szintillesztést ellenőrizni kell – ha az MCU 3,3V logikájú, javasolt a megfelelő szintillesztés alkalmazása.
