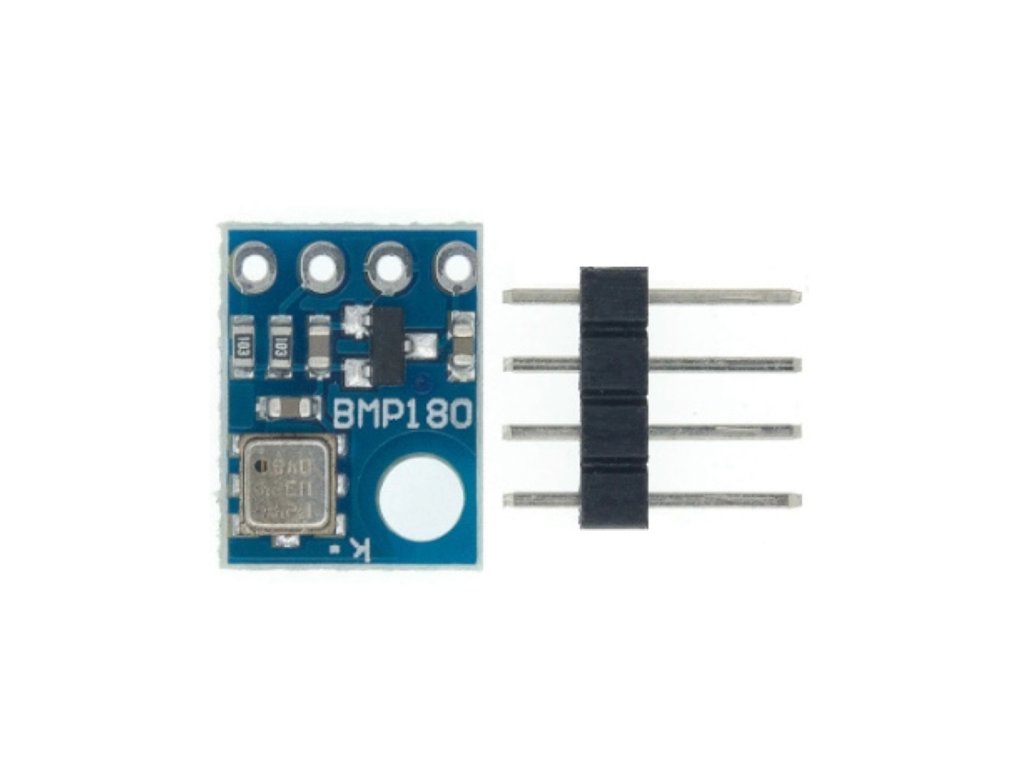

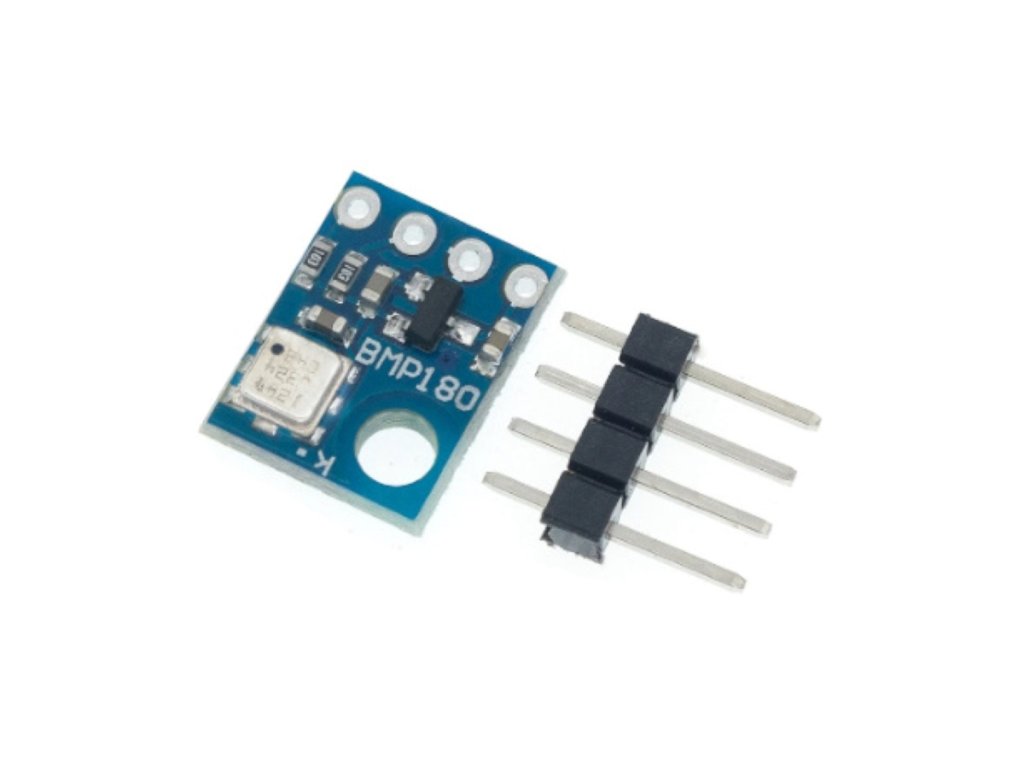

GY-68 BMP180 barométer légnyomás és magasságmérő modul
- Méret: 21mm x 18mm
- Tápfeszültség: 1,8V-tól 6V-ig
- Pinek száma: 4
- Mérési nyomástartomány: 300 hPa-tól 1100 hPa-ig (+9000 m-től -500 m-ig)
GY-68 BMP180 barométer légnyomás és magasságmérő modul
A GY-68 egy kompakt digitális légnyomás- és magasságmérő modul, amely a Bosch BMP180 szenzort tartalmazza. 1,8–6V tápfeszültségen, 21×18 mm méretben, 4 pines I2C interfészen működik, 300–1100 hPa mérési tartományban. Időjárásállomáshoz, drónhoz, robothoz és IoT projektekhez kiválóan illeszthető.
💡 Miért érdemes ezt a modult választani?
- 📊 Pontos légnyomásmérés A Bosch BMP180 szenzor tipikusan ±1 hPa pontossággal méri a légköri nyomást és számítja a magasságot.
- 🌡️ Beépített hőmérsékletmérés A modul a légnyomás mellett hőmérsékletet is mér egyetlen szenzorból.
- 🔌 Széles tápfeszültség tartomány 1,8–6V közötti feszültségről működik, szinte minden mikrokontrolleres rendszerhez illeszthető.
- ⚡ I2C kommunikáció Gyors, univerzális adatátvitel Arduino, ESP, STM és Raspberry Pi rendszerekhez.
📊 Műszaki adatok
| Termék típusa | Légnyomás és magasságmérő modul |
|---|---|
| Modell | GY-68 (BMP180 szenzor) |
| Méret | 21 mm x 18 mm |
| Tápfeszültség | 1,8V - 6V |
| Pinek száma | 4 (VCC, GND, SCL, SDA) |
| Kommunikáció | I2C adatbusz |
| Mérési nyomástartomány | 300 hPa - 1100 hPa |
| Magasság tartomány | kb. +9000 m és -500 m között |
| Mért paraméterek | légköri nyomás, hőmérséklet |
| Precizitás | tipikusan ±1 hPa vagy kb. 8 méter magasság |
| Kompatibilis rendszerek | Arduino, ESP, STM, Raspberry Pi és egyéb mikrokontrolleres rendszerek |
🔍 A legfontosabb paraméterek
- 1,8-6VTápfeszültség
- 21x18 mmMéret
- 300-1100 hPaMérési tartomány
- ±1 hPaPrecizitás
💡 Mire használható?
- Időjárás-állomás Meteorológiai állomáshoz, időjárás-adatgyűjtéshez és tengerszint feletti magasság meghatározásához.
- Drón és robotika Drónok, robotok vagy repülő modellek magasságmérésére, külső környezetszenzorként.
- IoT és oktatás IoT képzéshez, tanulópanelekhez, hőmérséklet- vagy nyomásfigyelő rendszerekhez.
- Okosotthon és terepi mérés Okosotthoni klímamonitorhoz, barometrikus navigációhoz, DIY fejlesztő laborhoz és terepi mérőeszközökhöz.
🛡️ Előnyök és funkciók
- Kompakt kialakítás: A 21x18 mm-es méretével bármilyen DIY, IoT vagy szenzoros panelra könnyen integrálható.
- Széles tápfeszültség-tartomány: Az 1,8-6V közötti tápfeszültség szinte minden MCU rendszerben (Arduino, ESP, STM, Raspberry Pi) használhatóvá teszi.
- I2C kommunikáció: Gyors és univerzális adatátvitel, egy vezetékpáron akár több szenzor is működtethető.
- Széles mérési tartomány: A 300-1100 hPa-s nyomástartomány extrém magasságig, hegyi körülmények között is használható.
- Beépített hőmérsékletmérés: A BMP180 szenzor a légnyomás mellett hőmérsékletet is mér.
- Nagy pontosság: Tipikusan ±1 hPa vagy kb. 8 méteres magasságpontosság jellemzi.
- Alacsony fogyasztás: Kis energiaigénye miatt akkumulátoros, hordozható eszközökben is megbízhatóan üzemel.
⚠️ Mire kell figyelni a használat során?
- 4 pin I2C bekötés: VCC, GND, SCL, SDA - csatlakoztatás előtt ellenőrizd az MCU lábkiosztását.
- Logikai szint ellenőrzése: 1,8-6V tápfeszültségről is működik, de az I2C vonalakon ellenőrizd a logikai szintillesztést.
- Pontosság növelése: Többszöri átlagolással és szoftveres kalibrációval javítható a mérési pontosság.
- Nyílt levegős elhelyezés szükséges: Lezárt dobozban a nyomásmérés pontatlan lehet, a szenzornak érintkeznie kell a külső levegővel.
- Kész könyvtárak elérhetők: Arduino, ESP és Raspberry Pi platformokhoz számos kész library és minta létezik, például az Adafruit BMP085/BMP180/BMP280 könyvtárak.
- Relatív magasság számítás: A nyomás- és hőmérsékletmérés kombinációjából számolható ki a relatív magasság.
- Kalibráció ajánlott: Extrém hő- vagy nyomásviszonyok mellett drift léphet fel, időszakos kalibráció javasolt.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (1,8-6V) |
| GND | Föld / közös nulla |
| SCL | I2C órajel vonal (Serial Clock) |
| SDA | I2C adatvonal (Serial Data) |
🧩 Beépítési tippek
- Panelre szerelés: A modul kompakt mérete miatt fejlesztői panelre vagy egyedi házba egyaránt könnyen beépíthető.
- Szellőzés biztosítása: Zárt házba építve hagyj nyílást, hogy a szenzor érintkezzen a külső levegővel a pontos méréshez.
❓ Gyakori kérdések (GYIK)
- Milyen mérési tartományban működik a GY-68 barométer modul?A modul 300–1100 hPa közötti nyomástartományban mér, ami kb. +9000 m és –500 m közötti magasságoknak felel meg.
- Képes-e a GY-68 modul hőmérsékletet is mérni?Igen, a BMP180 szenzor beépített hőmérsékletmérő egységgel is rendelkezik, így nyomás és hőmérséklet egyaránt kiolvasható egyetlen modulból.
- Milyen interfészen kommunikál a GY-68 barométer modul?A modul I2C buszon kommunikál 4 pinen keresztül (VCC, GND, SCL, SDA), amellyel könnyen illeszthető Arduino, ESP32, Raspberry Pi és más MCU rendszerekhez.
