MP3 lejátszó modul DFPlayer microSD hanglejátszáshoz
- Tápfeszültség: 3.3V-5V DC
- Támogatás: FAT16, FAT32 fájlrendszer
- Max 32GB memóriakártya támogatás

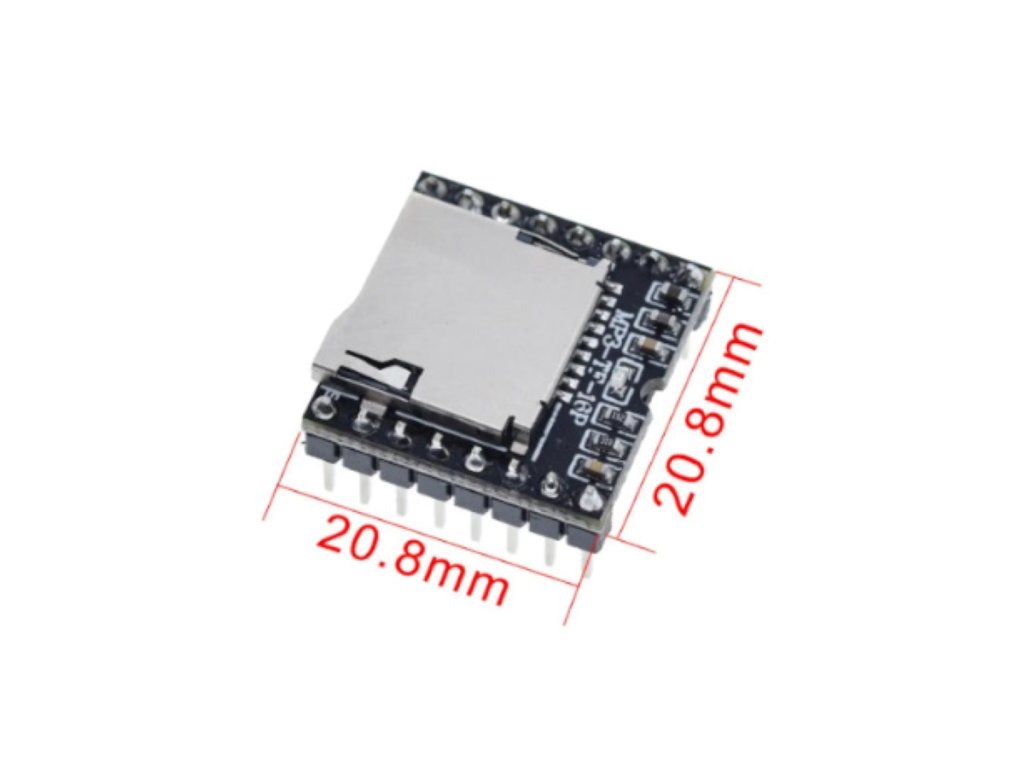

- Modul mérete: 20.8mm x 20.8mm
MP3 lejátszó modul DFPlayer microSD hanglejátszáshoz
Az MP3 lejátszó modul (DFPlayer) microSD kártyáról FAT16/FAT32 fájlrendszerről játszik le MP3 és WAV hangokat, 3,3–5V DC tápról, 20,8×20,8 mm méretben. Beépített 3W-os D osztályú erősítővel közvetlenül hangszóróra köthető, UART vezérléssel Arduino, ESP, STM és Raspberry Pi projektekhez illeszthető.
💡 Miért érdemes ezt a modult választani?
- 🔌 Plug and Play működés Közvetlen MP3/WAV lejátszás microSD kártyáról, bonyolult programozás vagy speciális firmware nélkül.
- 🎛️ Kétféle vezérlési mód Soros UART vezérlés bármely mikrovezérlőből (Arduino, ESP, STM), vagy önálló gombvezérlés MCU nélkül.
- 🔊 Beépített 3W-os erősítő 8Ω-os hangszóró közvetlenül csatlakoztatható, vagy line kimenet használható külső erősítőhöz.
- 📏 Ultrakompakt méret 20,8×20,8 mm-es kivitel, könnyen elhelyezhető makettben, dobozban vagy panelen.
📊 Műszaki adatok
| Termék típusa | MP3 lejátszó modul (DFPlayer) |
|---|---|
| Tápfeszültség | 3,3–5V DC |
| Méret | 20,8 mm × 20,8 mm |
| Fájlrendszer támogatás | FAT16, FAT32 |
| Támogatott fájlformátum | MP3, WAV |
| Maximális memóriakártya-kapacitás | 32GB microSD |
| Mintavételi frekvencia támogatás | 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz |
| Hangkimenet | Beépített 3W-os D osztályú erősítő (8Ω hangszóróhoz), vagy line kimenet |
| Vezérlés | Soros UART (RX/TX) vagy gombvezérlés |
| Kivezetések | VCC, GND, TX, RX, DAC_L/R, SPK_1/2, IO1/IO2, BUSY |
| Állapotjelzés | BUSY pin és LED visszajelzés |
| Kompatibilis vezérlők | Arduino, ESP, STM32, Raspberry Pi |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 20,8×20,8 mmMéret
- 32GBMax. microSD kapacitás
- 3WKimeneti teljesítmény
💡 Mire használható?
- Makettek és hangmodulok Makettekbe, mini hangsugárzókba, hangmodulokba és mérőműszerekbe építve zenei vagy hangjelzés lejátszására.
- DIY elektronikai projektek Arduino, ESP, STM32 vagy robot- és vezérlőpanel-projektek hangos visszacsatolásához.
- Interaktív és hangvezérelt eszközök Beszélő szenzorok, riasztók és interaktív oktatási eszközök hangkimeneteként.
- Prezentációs és smart home megoldások Mini hifi rendszerek, prezentációk, reklámhang-lejátszók, automata hangdobozok és smart home hangfigyelmeztető egységek.
🛡️ Előnyök és funkciók
- Kompakt kialakítás: Nagyon kicsi, könnyen beépíthető makettbe, dobozba vagy szűk helyre is.
- Egyszerű beüzemelés: Közvetlen MP3/WAV lejátszás SD kártyáról, bonyolult programozás vagy speciális firmware nélkül.
- Rugalmas vezérlés: Soros vezérlés bármely mikrovezérlőből (Arduino, ESP, STM), vagy gombvezérléssel MCU nélkül, önálló lejátszóként is használható.
- Széles hangminőségi tartomány: Sokféle mintavételi frekvenciát támogat, jó hangminőséget biztosítva zenéhez és hangeffektekhez.
- Beépített erősítő: A 3W-os D osztályú erősítő közvetlenül kis hangszóróhoz köthető.
- Többfájlos kezelés: Több mappa és fájl, valamint ismétlés és több track kezelése is támogatott.
- Alacsony fogyasztás: Akár 3,3V-ról is üzemeltethető, ami ideális mikrovezérlős projektekhez.
- Állapotvisszajelzés: BUSY pin és LED jelzi a lejátszási állapotot, egyszerű soros kommunikációval.
⚠️ Mire kell figyelni a használat során?
- Memóriakártya korlát: Maximum 32GB kapacitású microSD kártya használható, FAT16 vagy FAT32 fájlrendszerrel formázva - nagyobb kártyán a működés nem garantált.
- Tápfeszültség stabilitása: A 3,3–5V DC tápfeszültség ingadozásra érzékeny, stabil tápegység ajánlott.
- Hangminőség: A hangminőség a mintavételi frekvenciától függ, jellemzően MP3/WAV formátumban, 44,1kHz felel meg a CD minőségnek.
- Hangszóró csatlakoztatása: 8Ω-os, 3W-os hangszóró vagy külső erősítő, illetve line kimenet is használható.
- Soros vezérlés bekötése: UART vezérléshez a TX/RX vonalak bekötése és Arduino/STM könyvtárból elérhető egyszerű parancskészlet szükséges.
- Gombvezérlés: Lejátszás, leállítás, előre/hátra léptetés és hangerő állítás MCU nélkül, önálló használat mellett is elérhető.
- BUSY pin figyelése: Lekérdezhető, mikor szól a hang, erre vezérlés és visszacsatolás építhető.
- SD kártya kezelése: A kártyát mindig biztonságosan távolítsd el, kiolvasás előtt ellenőrizd a fájlformátumot (MP3 vagy PCM WAV).
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3,3–5V DC) |
| GND | Föld |
| TX | Soros adatkimenet (UART) |
| RX | Soros adatbemenet (UART) |
| DAC_L / DAC_R | Line audio kimenet külső erősítőhöz |
| SPK_1 / SPK_2 | Beépített erősítő hangszóró kimenete |
| IO1 / IO2 | Gombvezérlés bemenetei, MCU nélküli lejátszáshoz |
| BUSY | Lejátszási állapot jelzése |
🧩 Beépítési tippek
- Kompakt elhelyezés: A modul mérete miatt könnyen süllyeszthető panelbe vagy szűk helyre.
- Makettbe vagy dobozba építés: Közvetlenül beépíthető makettbe, dobozba vagy más kisméretű házba anélkül, hogy sok helyet foglalna.
❓ Gyakori kérdések (GYIK)
- Milyen maximális memóriakártya kapacitás támogatott a DFPlayer modullal?A modul maximum 32GB kapacitású microSD kártyával kompatibilis, amelynek FAT16 vagy FAT32 fájlrendszerre kell formázva lennie.
- Köthető-e közvetlenül hangszóró a DFPlayer MP3 modulhoz?Igen, a beépített 3W-os D osztályú erősítőnek köszönhetően 8Ω-os hangszóró közvetlenül csatlakoztatható – nagyobb hangerőhöz külső erősítő is alkalmazható.
- Működtethető-e a DFPlayer modul mikrokontroller nélkül is?Igen, gombvezérelt módban (IO1/IO2 pineken) MCU nélkül is önállóan használható lejátszóként.
