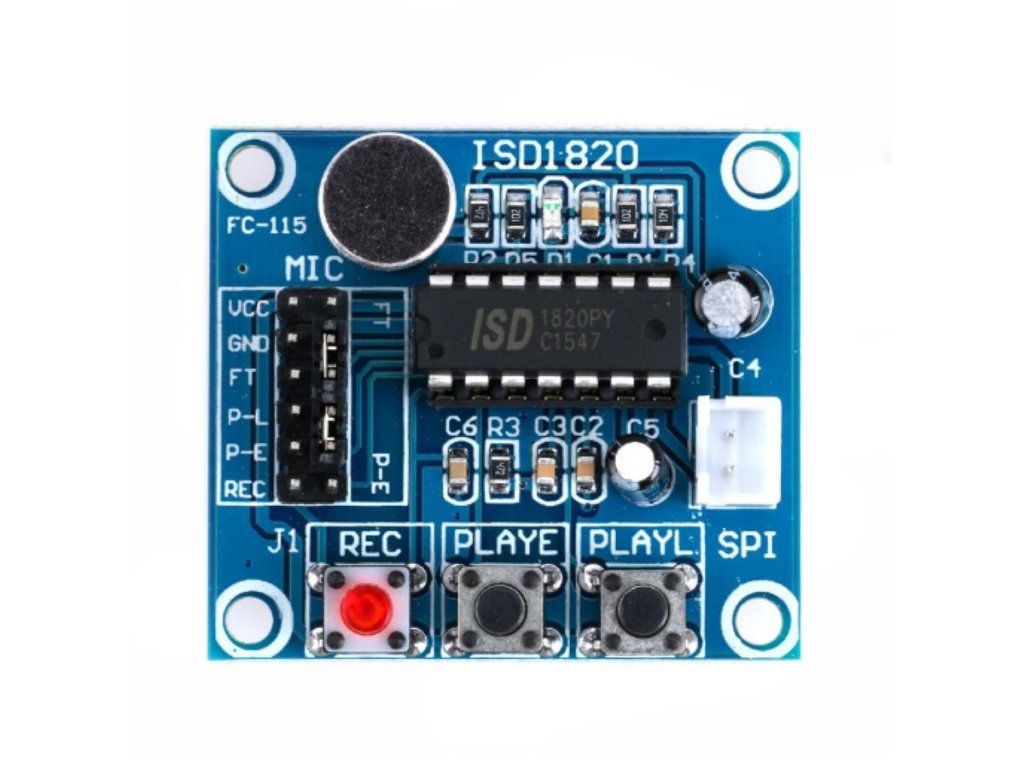

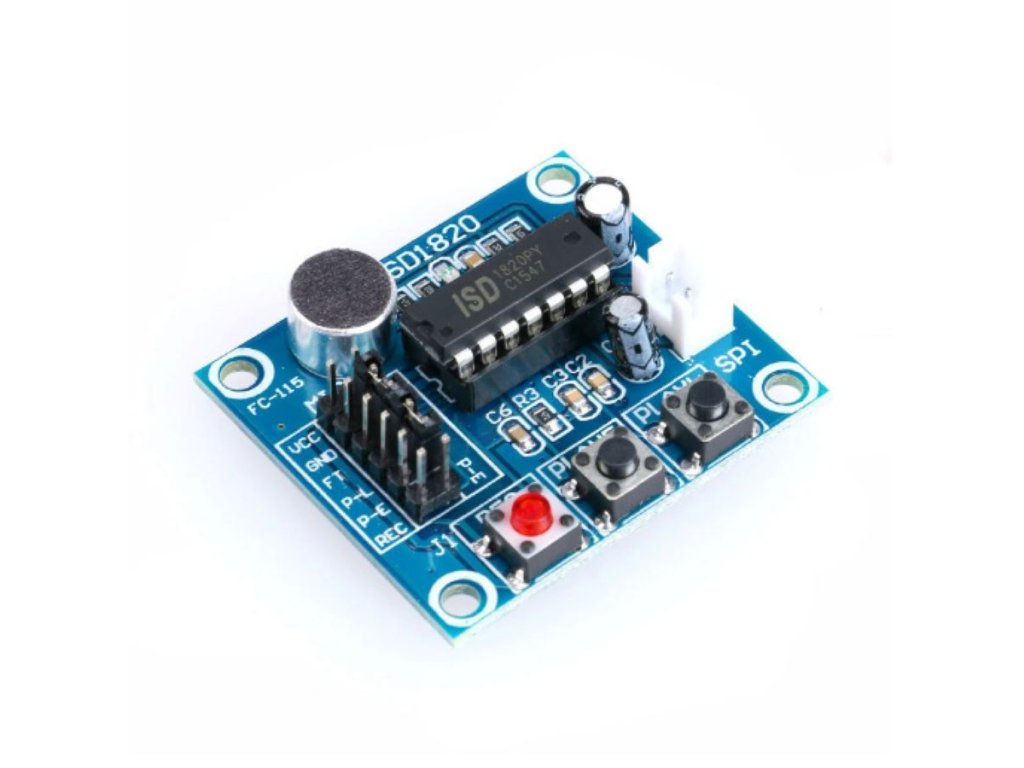

ISD1820 hangfelvevő és lejátszó modul – 10mp rögzítés
- Méret: 38,5 x 42,8 mm
- Üzemi feszültség: DC 3 - 5V
- Fő chip típusa: ISD1820
- Felvétel maximális ideje: 10 mp
- Hangszoró típusa: 8 ohmos 0,5 W
ISD1820 hangfelvevő és lejátszó modul – 10 másodperces hangrögzítés
Az ISD1820 alapú hangfelvevő és lejátszó modul 10 másodperces hangrögzítési lehetőséggel – beépített mikrofonnal és 8Ω 0.5W-os hangszóró meghajtással. DC 3–5V tápfeszültségről – REC PLAYL RLAYE gombokkal és jumper-vezérelt megafon/hurok móddal. Arduino és MCU projektekhez GPIO-val is vezérelhető.
💡 Miért érdemes ezt a modult választani?
- 🎙️ Egyszerű hangrögzítés Gomb megnyomásával rögzíthető és lejátszható hang, PC vagy kódolás nélkül.
- 🔊 Közvetlen hangszóró-meghajtás 8Ω 0,5W-os hangszóró vezérelhető külön erősítő nélkül.
- ⚙️ GPIO-val vezérelhető A REC PLAYL és RLAYE lábak mikrovezérlővel is meghajthatók.
- 🧩 Moduláris bővíthetőség Több egység is összeszerelhető különböző hangokhoz.
📊 Műszaki adatok
| Termék típusa | Hangfelvevő és lejátszó modul |
|---|---|
| Fő chip | ISD1820 |
| Méret | 38,5 × 42,8 mm |
| Üzemi feszültség | DC 3–5V |
| Max. felvételi idő | 10 mp |
| Hangminőség | Beszédhang-szintű, egyszerű loop vagy single play |
| Hangszóró | 8Ω 0,5W, közvetlenül meghajtható |
| Mikrofon | Beépített |
| Vezérlő gombok | REC RLAYE PLAYL |
| RPL jumper | Hurok módú folyamatos visszajátszás |
| FT jumper | Megafon mód, a mikrofon hangjának közvetlen továbbítása a hangszóróra |
| Alkalmazás | Bemutatók, játék, riasztás, önálló hangmodul, például Arduino vezérléssel |
🔍 A legfontosabb paraméterek
- 3–5V DCTápfeszültség
- 10 mpMax. felvételi idő
- 8Ω 0,5WHangszóró terhelhetőség
- 38,5×42,8mmModul mérete
💡 Mire használható?
- Arduino és ESP projektek Üdvözlő, riasztási, visszajelző vagy triggerelt hangok és effektek gyors rögzítésére beágyazott vagy smart home projektekhez.
- Hangos értesítések Önálló, egyszerű hangos figyelmeztetés, lift- vagy géphangos bemondások, dekor, játék vagy oktatási célra.
- Automatikus hanglejátszás Hanghurok, egyszeri vagy jog lejátszás automatikus vezérlésére.
- Megafon üzemmód A mikrofon hangjának közvetlen felerősítésére és azonnali hangosítására.
🛡️ Előnyök és funkciók
- Gyors kezelés: Villámgyors hangrögzítés gombkezeléssel, PC vagy kódolás nélkül.
- GPIO-vezérlés: Az analóg rec/play triggerek mellett mikrovezérlő bemenet is meghajthatja a modult.
- Közvetlen hangszóró-meghajtás: Extra erősítő nélkül képes egy 8Ω 0,5W-os hangszórót vezérelni.
- Moduláris felépítés: Több egység is szerelhető, így különböző hangok kezelhetők egyszerre.
⚠️ Mire kell figyelni a használat során?
- Hangminőség: A hangminőség beszédhanghoz elegendő, hifi zenei lejátszásra nem alkalmas.
- Felvétel hossza: A túl hosszú felvétel vágásra kerül és minősége alacsonyabb lesz, minden új rögzítés felülírja az előzőt.
- Terhelés korlátja: Csak legfeljebb 8Ω 0,5W-os hangszóró hajtható meg közvetlenül, nagyobb terheléshez külső végfok szükséges.
- Tápfeszültség tartomány: A DC tápfeszültség lehetőleg 3,3–5V között maradjon, túl magas táp nem ajánlott.
🔌 Bekötési útmutató
| Vezérlő elem | Funkció |
|---|---|
| REC | Nyomva tartva felvétel, elengedve leállítás |
| RLAYE | Trigger lejátszás, gombnyomásra egyszer elindul és végigjátszik |
| PLAYL | Jog lejátszás, nyomva tartva szól, elengedve leáll |
| RPL jumper | Hurok módban folyamatos visszajátszás |
| FT jumper | Megafon mód, a mikrofon hangját azonnal a hangszóróra irányítja |
❓ Gyakori kérdések (GYIK)
- Mire való az ISD1820 hangfelvevő modul?Rövid hangok – például üdvözlő riasztási vagy visszajelző üzenetek – rögzítésére és visszajátszására alkalmas. Arduino vagy más MCU-val is GPIO-n vezérelhető.
- Hogyan működik a megafon mód az ISD1820 modulon?Az FT jumper beállításával a modul azonnal a hangszóróra irányítja a beépített mikrofon hangját – így közvetlen hangosításra is alkalmas.
- Mekkora hangszóró hajtható meg közvetlenül az ISD1820 modullal?Legfeljebb 8Ω 0,5W-os hangszóró hajtható meg közvetlenül – nagyobb terheléshez külső végfok szükséges.
