Mikrofon elektret kapszula 9x7mm – analóg hangérzékelő szenzor
- Mikrofon elektret kapszula 9x7 mm
- Méret: 9mm x 7mm
Mikrofon elektret kapszula 9x7mm – analóg hangérzékelő szenzor

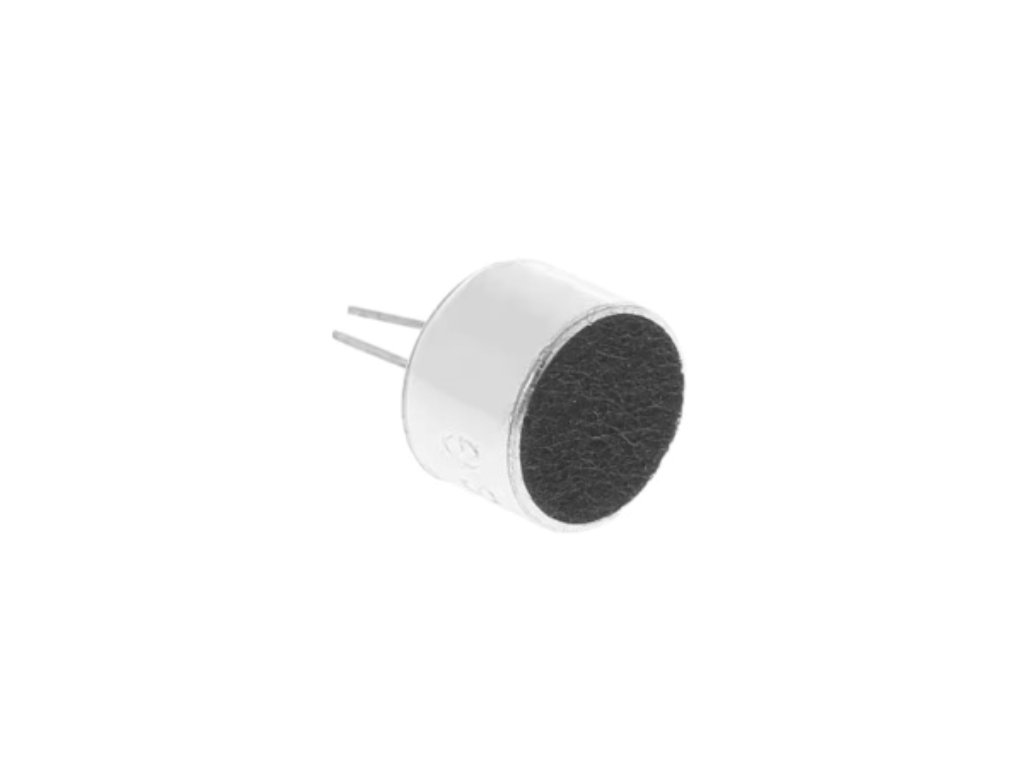

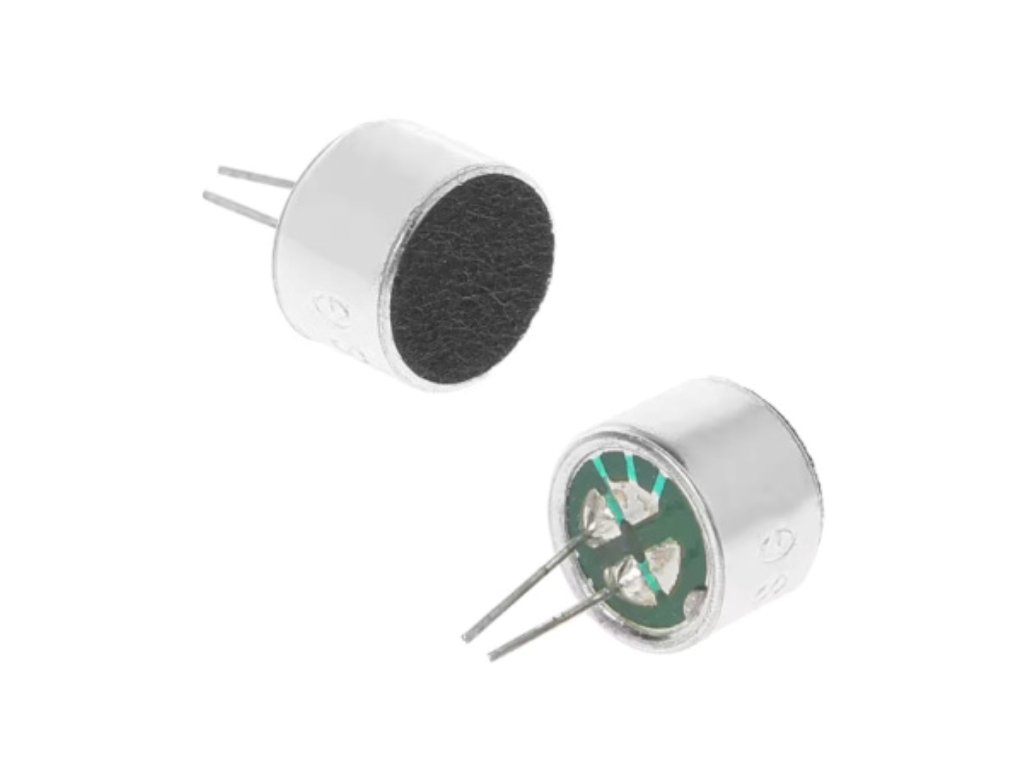

9mm átmérőjű, 7mm magas elektret mikrofon kapszula beépített FET tranzisztorral. Tápfeszültség: 2–10V DC, analóg kimenet, 2 kivezetés. Hangok és zörejek elektromos jellé alakításához – ideális Arduino, ESP32 és hangérzékelő DIY projektekhez.
💡 Miért érdemes ezt a mikrofon kapszulát választani?
- 👂 Hangérzékelés és jelátalakítás Érzékeli a környezeti hangokat, beszédet és zörejeket, majd elektromos jellé alakítja azokat - alkalmas hangfelismerő rendszerekhez és hangaktivált eszközökhöz.
- 🔧 Kompatibilis Arduino, ESP32 és Raspberry Pi eszközökkel Analóg bemeneten keresztül egyszerűen csatlakoztatható fejlesztőplatformokhoz, jellemzően erősítő áramkörrel (pl. LM386) együtt használva.
- 🔔 Akusztikus szenzoros alkalmazásokhoz Felhasználható zajszint figyelésére, hangkapcsoló rendszerekhez (pl. tapskapcsoló) és hang alapú események érzékelésére.
- 📏 Miniatűr méret Csak 9 mm átmérő és 7 mm magasság - tökéletes hordozható eszközökhöz, apró robotikához vagy beépített érzékelő rendszerekhez.
📊 Műszaki adatok
| Termék típusa | Elektret mikrofon kapszula, analóg hangérzékelő szenzor |
|---|---|
| Méret | 9 mm (átmérő) × 7 mm (magasság) |
| Tápfeszültség | 2–10V DC (ajánlott) |
| Kimenet típusa | Analóg |
| Kivezetések száma | 2 |
| Érzékelő elem | Elektret membrán, beépített FET tranzisztorral |
| Jellemző alkalmazás | Hangérzékelés, hangaktivált eszközök, zajszint figyelés, hangkapcsolók, mikrokontrolleres projektek |
🔍 A legfontosabb paraméterek
- 9 mmÁtmérő
- 7 mmMagasság
- 2–10V DCTápfeszültség
- 2Kivezetések száma
💡 Mire használható?
- Hangérzékelés és rögzítés Környezeti hangok, beszéd és zörejek érzékelésére, hangfelismerő rendszerekhez és hangaktivált eszközökhöz.
- Mikrokontrolleres projektek Arduino, ESP32 és Raspberry Pi eszközökhöz analóg bemeneten keresztül, jellemzően erősítő áramkörrel (pl. LM386) kiegészítve.
- Hangkapcsoló rendszerek Hangaktivált kapcsolási megoldásokhoz, például tapskapcsolóhoz.
- Biztonsági és automatizálási megoldások Zajszint figyelésére és hang alapú események érzékelésére szolgáló rendszerekhez.
🛡️ Előnyök és funkciók
- Kompakt kialakítás: A 9 mm átmérőjű és 7 mm magas ház könnyen beépíthető szűk helyekre is.
- Beépített FET erősítés: Az elektret membrán hangnyomás-változásait a beépített FET tranzisztor erősíti fel és alakítja elektromos jellé.
- Pontos analóg kimenet: A kimeneti feszültségváltozás pontosan leköveti a beérkező hanghullámokat.
- Egyszerű illesztés mikrokontrollerekhez: Analóg bemeneten keresztül közvetlenül csatlakoztatható Arduino, ESP32 vagy Raspberry Pi eszközökhöz.
⚠️ Mire kell figyelni a használat során?
- Erősítés szükséges lehet: A kimenő jel erősítése (pl. LM386 áramkörrel) szükséges lehet a legtöbb mikrovezérlős alkalmazásban.
- Csak analóg kimenet: A kapszula nem alkalmas közvetlen digitális jelek előállítására, kizárólag analóg kimenetet ad.
- Tápellátás szükséges: A működéshez 2–10V DC feszültség szükséges, jellemzően soros ellenálláson keresztül biztosítva.

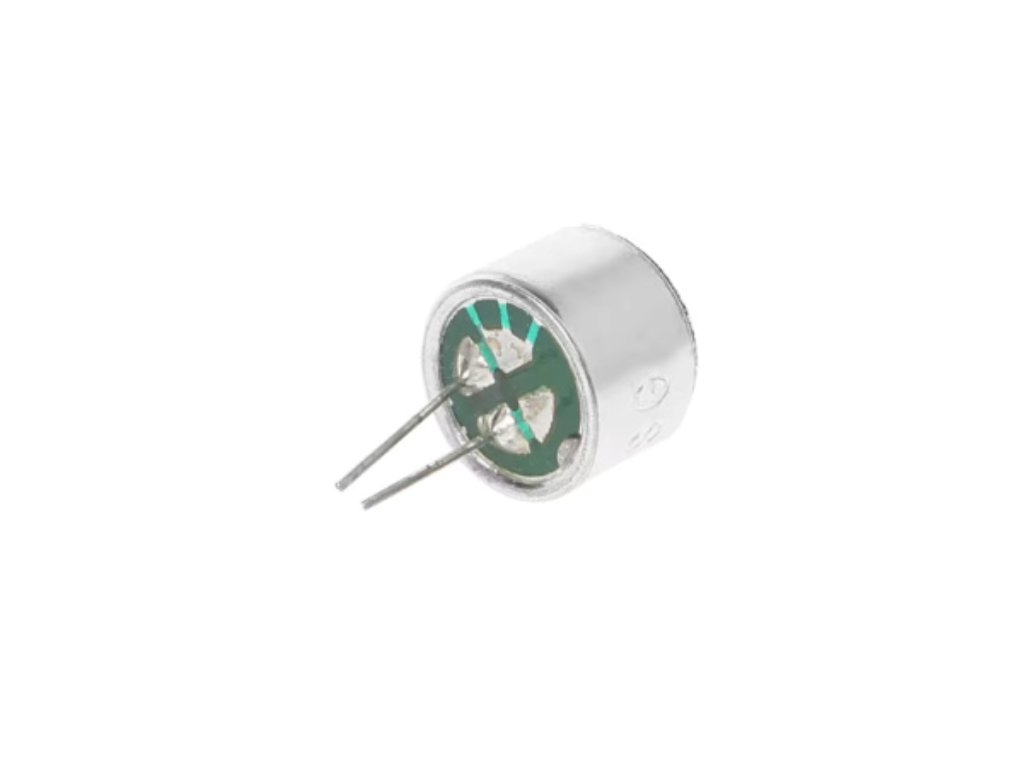

- Polaritás figyelembevétele: A két kivezetés közül az egyik a jeltovábbító kimenet (pozitív), a másik a földelés (negatív) - ezt bekötéskor figyelembe kell venni.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Kivezetés 1 (jeltovábbító kimenet) | Pozitív jel, itt jelenik meg az analóg kimenő feszültség |
| Kivezetés 2 (földelés) | Negatív / föld |
| Tápellátás | 2–10V DC, jellemzően soros ellenálláson keresztül |
| Kimenet csatlakoztatása | Analóg bemenetre köthető (pl. Arduino, ESP32, Raspberry Pi) |
🧩 Beépítési tippek
- Kompakt beépítés: A kis méret (9×7 mm) miatt szűk helyekre is könnyen beépíthető.
❓ Gyakori kérdések (GYIK)
- Hogyan kell bekötni ezt az elektret mikrofon kapszulát Arduino-hoz?Soros ellenálláson keresztül tápold a kapszulát (2-10V DC), az analóg kimenet közvetlenül az Arduino ADC bemenetére köthető – az erősebb jelhez LM386 erősítő ajánlott.
- Miért kell erősítő ez a mikrofon kapszula mellé?A kapszula analóg jelszintje jellemzően alacsony, ezért a legtöbb mikrokontrolleres alkalmazásban külső erősítő (pl. LM386) javítja az érzékenységet.
- Mire alkalmas ez a 9x7mm-es elektret mikrofon kapszula?Hangérzékelésre, zajszint figyelésre, hangkapcsolóhoz, hangfelismerő és biztonsági automatizálási rendszerekhez.
