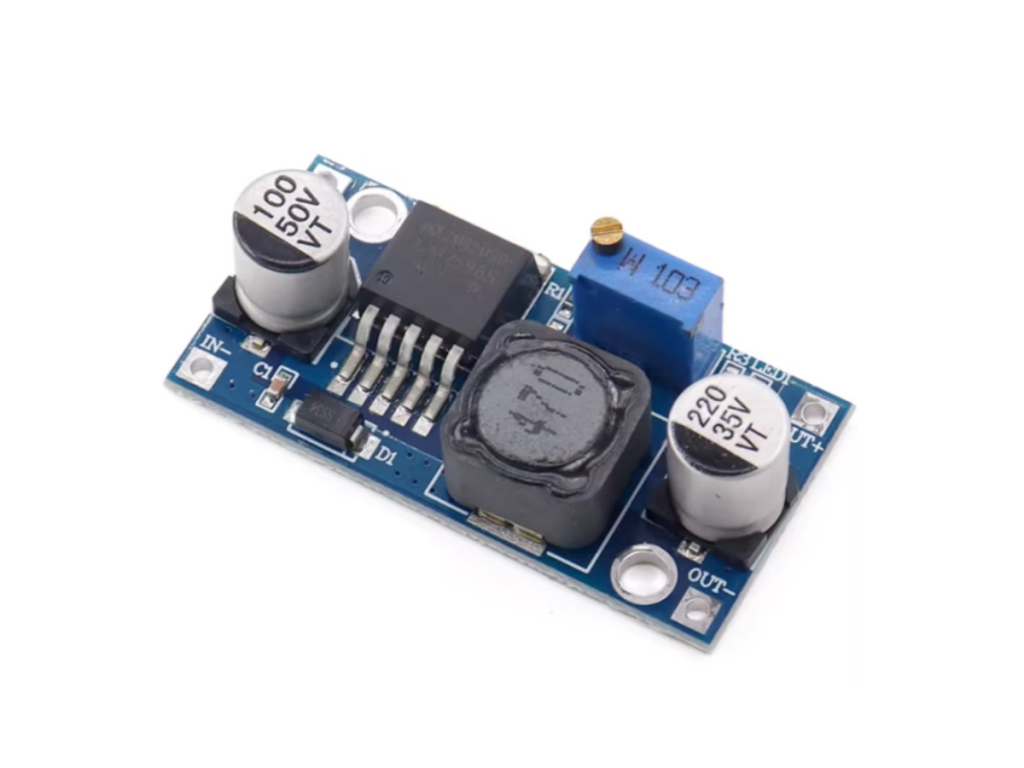

LM2596HVS DC-DC step-down konverter modul (53V, Max 3A)
- Vezérlő IC: LM2596HVS
- Bemeneti feszültség: 3,5–53V DC
- Kimeneti feszültség: 1,25–30V DC, fokozatmentesen állítható
- Max. terhelhetőség: 3A
DC-DC step-down konverter modul – LM2596HVS, 3,5–53V bemenet, 1,25–30V kimenet, max. 3A
Az LM2596HVS alapú DC-DC leállító konverter modul a hagyományos LM2596-nál jóval magasabb, akár 53V-os bemeneti feszültséget is elbír, és azt 1,25–30V közötti, fokozatmentesen állítható, stabilizált kimeneti feszültséggé alakítja, legfeljebb 3A terhelésig. A magasabb feszültségtűrésű bemeneti és kimeneti kondenzátoroknak köszönhetően nagyobb biztonsági tartalékkal dolgozik, mint a „sima” LM2596 modulok, ezért kifejezetten ajánlott 24V, 36V vagy 48V-os DC rendszerekből (pl. napelemes, ipari vagy autóipari alkalmazásokból) történő feszültségcsökkentéshez.
💡 Miért érdemes ezt a modult választani?
- 🔋 Magas bemeneti feszültségtűrés Akár 53V-os bemeneti feszültségről is üzemeltethető.
- 🎚️ Fokozatmentesen állítható kimenet 1,25–30V közötti kimeneti feszültség trimmerrel állítható be.
- ⚡ 3A terhelhetőség Nagyobb áramfelvételű fogyasztók táplálására is alkalmas.
- 🛡️ Nagyobb biztonsági tartalék A HVS változat kondenzátorai magasabb feszültségtűrésűek, mint a sima LM2596 moduloké.
📊 Műszaki adatok
| Termék típusa | DC-DC step-down (feszültségcsökkentő) konverter modul |
|---|---|
| Vezérlő IC | LM2596HVS |
| Bemeneti feszültség | 3,5–53V DC |
| Kimeneti feszültség | 1,25–30V DC, fokozatmentesen állítható |
| Max. terhelhetőség | 3A |
| Hűtés | 1A felett ajánlott, 2A felett kötelező hűtőborda használata |
| Bemeneti kondenzátor feszültségtűrése | 63V |
| Kimeneti kondenzátor feszültségtűrése | 35V |
| Kimenet beállítása | Fedélzeti trimmer potenciométerrel |
| Tipikus felhasználás | 24V / 36V / 48V → 12V / 5V feszültségátalakítás |
🔍 A legfontosabb paraméterek
- 3,5–53VBemeneti feszültség
- 1,25–30VKimeneti feszültség
- 3AMax. terhelhetőség
- 63VBemeneti kondi feszültségtűrés
⚖️ LM2596 modul vs LM2596HVS modul – gyors összehasonlítás
| Jellemző | „Sima” LM2596 modul | LM2596HVS modul |
|---|---|---|
| Tipikus felhasználás | 12V/24V → 5V/3,3V | 24V/36V/48V → 12V/5V |
| Bemeneti kondenzátor feszültségtűrése | 50V | 63V |
| Kimeneti kondenzátor feszültségtűrése | 35V | 35V |
| Feszültségtűrés „tartalék” | Kisebb | Nagyobb |
| Ajánlás | Ha biztosan nem közelítesz a magas DC buszokhoz | Ha nagyobb bemeneti feszültséggel dolgozol, és kell a plusz biztonság |
Miért számít a kondenzátorok feszültségtűrése? Mert a bemeneti oldal felől érkező feszültségtüskék (induktív terhelések, hosszú kábelek, autóipari környezet) elsőként a kondenzátorokat terhelik. A nagyobb feszültségtűrésű LM2596HVS kondenzátorok emiatt kisebb kockázatot jelentenek magasabb feszültségű rendszerekben.
💡 Mire használható?
-
Magasabb feszültségű rendszerek leszabályozása 24V, 36V vagy 48V-os DC forrásból 12V vagy 5V előállítására.
-
Autóipari és ipari alkalmazások Ingadozó, magasabb bemeneti feszültségű környezetben is biztonságosan üzemeltethető.
-
Napelemes / akkumulátoros rendszerek Magasabb feszültségű akkumulátorbankokról táplált eszközök leszabályozásához.
-
DIY és fejlesztői projektek Egyedi elektronikai áramkörök stabil, állítható tápellátásához.
🛡️ Előnyök és funkciók
-
Széles bemeneti tartomány: Akár 53V-os bemeneti feszültségről is működik, így magasabb DC buszokhoz is illeszthető.
-
Rugalmas kimeneti feszültség: A trimmerrel 1,25–30V között bármilyen kimeneti szint beállítható.
-
Nagyobb biztonsági tartalék: A HVS kondenzátorok magasabb feszültségtűrése csökkenti a feszültségtüskékből eredő meghibásodás kockázatát.
-
Komoly terhelhetőség: A 3A-es max. áram nagyobb fogyasztók táplálására is elegendő.
⚠️ Mire kell figyelni a használat során?
-
Hűtés biztosítása: 1A terhelés felett ajánlott, 2A felett kötelező hűtőbordát alkalmazni, ellenkező esetben a modul túlmelegedhet.
-
Kimenet beállítása terhelés előtt: A kívánt kimeneti feszültséget a fogyasztó rákötése előtt, terheletlen állapotban állítsd be a trimmerrel.
-
Bemeneti feszültség betartása: A bemeneti feszültség ne haladja meg az 53V-ot, és ne legyen 3,5V alatt.
-
Polaritás ellenőrzése: Bekötés előtt mindig ellenőrizd a bemeneti és kimeneti polaritást a modul jelölése alapján.
-
Terhelés a specifikáción belül: A folyamatos áramfelvétel ne haladja meg a 3A-t a stabil, biztonságos működéshez.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| IN+ / IN- | Bemeneti feszültség, 3,5–53V DC |
| OUT+ / OUT- | Stabilizált kimeneti feszültség, 1,25–30V DC |
| Trimmer potenciométer | A kimeneti feszültség beállítása |
🧩 Beépítési tippek
-
Hűtőborda vagy megfelelő légáramlás: Nagyobb terhelésnél gondoskodj a modul hatékony hűtéséről.
-
Kimenet mérése multiméterrel: A trimmer állítása közben multiméterrel kövesd a kimeneti feszültséget a pontos beállításhoz.
-
Rövid, vastag vezetékek: Nagyobb áramoknál rövid, megfelelő keresztmetszetű vezetékeket használj a feszültségesés csökkentésére.
❓ Gyakori kérdések (GYIK)
-
🔌 Milyen bemeneti és kimeneti feszültségtartományban működik a modul?A bemeneti feszültség 3,5–53V, a kimeneti feszültség pedig 1,25–30V között, fokozatmentesen állítható.
-
⚡ Mekkora terhelést bír a modul?A modul legfeljebb 3A folyamatos terhelést bír biztonságosan.
-
❄️ Mikor szükséges hűtőborda a modulra?1A feletti terhelésnél ajánlott, 2A feletti terhelésnél pedig kötelező hűtőbordát alkalmazni a túlmelegedés elkerülésére.
-
⚖️ Miben különbözik a LM2596HVS a „sima” LM2596 modultól?A LM2596HVS modul bemeneti kondenzátorának feszültségtűrése 63V (a sima LM2596-nál 50V), ezért nagyobb biztonsági tartalékkal rendelkezik magasabb, 24V/36V/48V-os bemeneti feszültségű rendszerekhez.
-
🎚️ Hogyan állítható a kimeneti feszültség?A modulon található trimmer potenciométerrel fokozatmentesen állítható be az 1,25–30V közötti kimeneti feszültség.
-
🚗 Milyen alkalmazásokhoz ajánlott a HVS változat?Elsősorban olyan rendszerekhez, ahol nagyobb bemeneti feszültséggel (pl. 24V, 36V, 48V) kell dolgozni, és a magasabb feszültségtűrésű kondenzátorok plusz biztonságot adnak.
