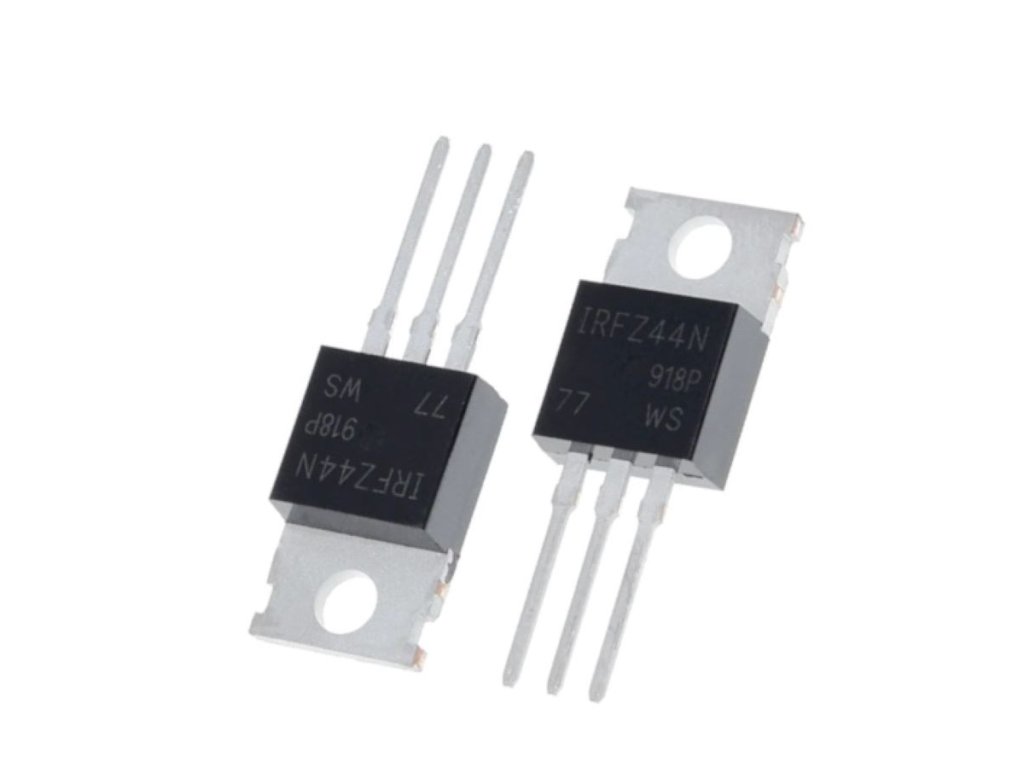

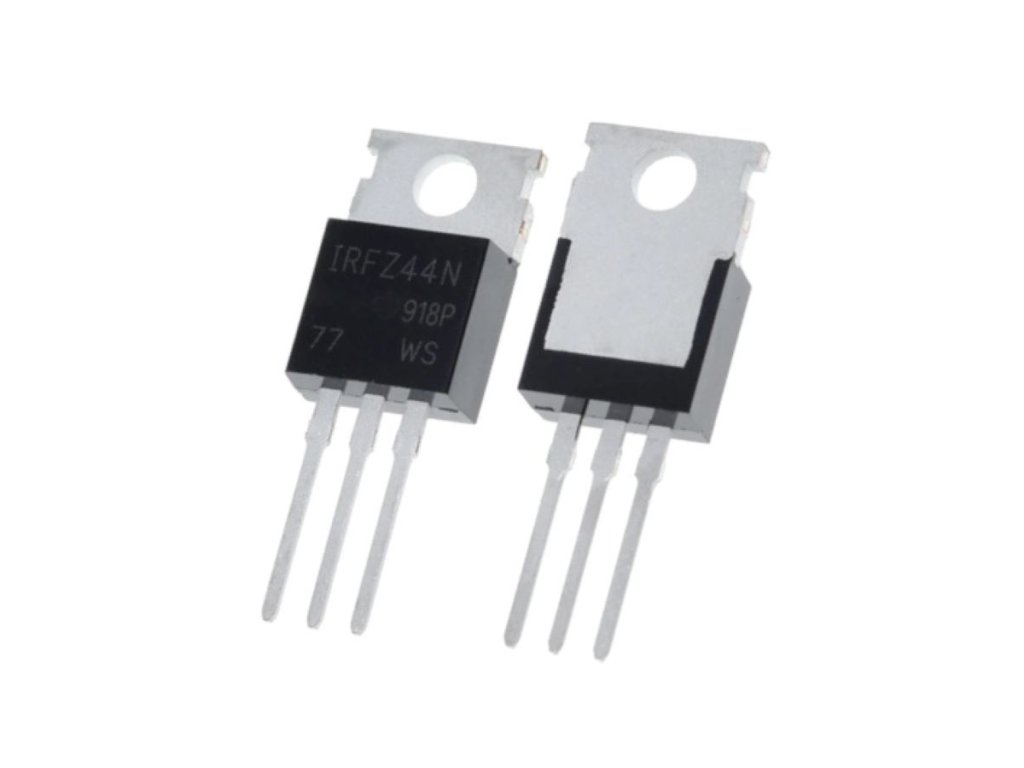

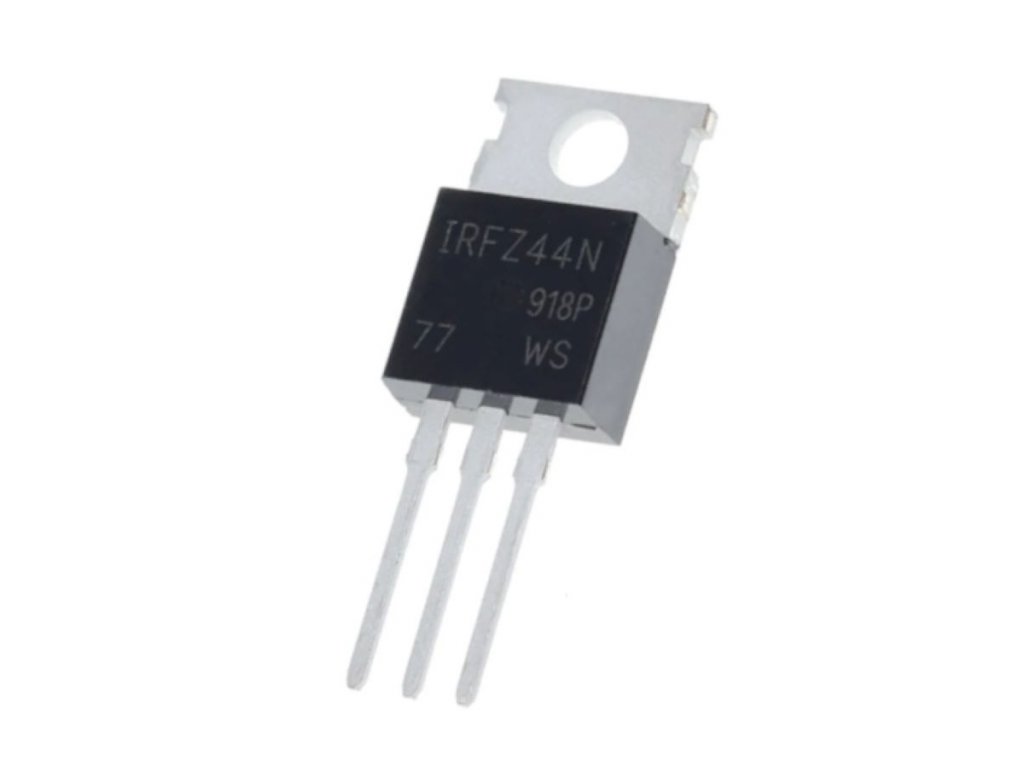

IRFZ44N N-csatornás MOSFET tranzisztor – 49A, 55V, TO-220
- Típus: IRFZ44N
- Lábak száma: 3
- Üzemi hőmérséklet: -55 °C / +175 °C
IRFZ44N N-csatornás MOSFET tranzisztor – 49A, 55V, TO-220
IRFZ44N N-csatornás MOSFET tranzisztor TO-220 tokozásban. Maximális drénáram 49A, drén-forrás feszültség 55V, Rds(on) max. 0,0175Ω, üzemi hőmérséklet –55°C/+175°C. Gyors kapcsolási képessége miatt ideális PWM motorvezérlésre, LED szalag és nagy áramú Arduino projektekhez.
💡 Miért érdemes ezt a MOSFET-et választani?
- ⚡ Nagy áramkezelés Akár 49A folyamatos drénáram és 55V Vds nagy teljesítményű kapcsolásokhoz.
- 🚀 Gyors kapcsolás, kis veszteség Max. 0,0175Ω Rds(on) ellenállás kis hőtermeléssel és hatékony működéssel.
- 🔌 Közvetlen MCU-vezérlés Kis Gate-Source vezérlőfeszültséggel Arduino, ESP vagy Raspberry vezérlőről is közvetlenül nyitható.
- 🌡️ Széles hőmérséklet-tartomány –55°C és +175°C közötti üzemi hőmérséklet, TO-220 tokozásban, hűtőbordával bővíthető.
📊 Műszaki adatok
| Típus | IRFZ44N, N-csatornás MOSFET |
|---|---|
| Lábak száma | 3 (Gate–Drain–Source: G–D–S) |
| Tokozás | TO-220 |
| Drén–forrás feszültség (Vds) | max. 55V |
| Max. folyamatos drén áram (Id) | 49A |
| Vezetési ellenállás (Rds(on)) | max. 0,0175Ω @ 25A, 10V |
| Gate–source feszültség (Vgs) | ±20V |
| Max. teljesítmény (Pd) | 94W |
| Üzemi hőmérséklet | –55°C … +175°C |
🔍 A legfontosabb paraméterek
- 49AMax. drénáram
- 55VDrén–forrás feszültség
- 0,0175ΩRds(on)
- TO-220Tokozás
💡 Mire használható?
- Kapcsolóüzemű tápellátás és motorvezérlés Feszültségátalakítók, inverterek, DC motorok és relék vezérlésére, nagy áramú kapcsolásra mikrokontrollerrel vagy relé helyett.
- LED és fűtés vezérlése Nagy teljesítményű LED-ek vagy LED-szalagok, fűtőszálak, PWM ventilátorok és elektromágnesek vezérlésére.
- Arduino, ESP és Raspberry projektek Nagy áramot igénylő elektronikai projektekhez, például robotika vagy smart home alkalmazásokhoz.
- Frekvenciaátalakítók és akkumulátoros rendszerek Frekvenciaátalakítók, szünetmentes tápegységek és akkumulátoros rendszerek fő áramútjának vezérlésére.
🛡️ Előnyök és funkciók
- Nagy áram- és teljesítménykezelés: Kis Rds(on) ellenállás és gyors kapcsolás jellemzi, így nagy áramú alkalmazásokban is hatékony.
- MCU-kompatibilis vezérlés: A kis Gate-Source vezérlőfeszültség miatt Arduino, ESP vagy Raspberry vezérlőről közvetlenül nyitható, nagy áramnál 10V feletti Gate jel javasolt.
- Egyszerű szerelhetőség: A TO-220 tokozás könnyen szerelhető és hűtőbordával bővíthető.
- Kedvező ár, könnyű beszerezhetőség: Széles körben elérhető, megbízható választás nagy áramú projektekhez.
⚠️ Mire kell figyelni a használat során?
- Gate-vezérlés: 5V körüli mikrovezérlőről is részlegesen nyitható, de a teljes nyitáshoz (49A közelében) 10V feletti Gate feszültség javasolt.
- Hűtés szükségessége: Nagy áramoknál hűtőborda nélkül gyorsan melegszik, a hűlésről gondoskodni kell.
- Source földelése és védelem: A Source helyes földelése, Gate-bázis ellenállás és megfelelő áramköri védelem minden kapcsoláshoz ajánlott.
- Polaritás és túláramvédelem: Tápáramkörbe vagy terhelésvezérléshez polaritás- és túláramvédelem szükséges.
🔌 Bekötési útmutató
| Láb | Funkció |
|---|---|
| Gate (G) | Vezérlő láb, a nyitó-záró jelet kapja |
| Drain (D) | A kapcsolt áramkör terhelés felőli oldala |
| Source (S) | Földelés / referenciapont, a helyes földelés fontos a megbízható működéshez |
🧩 Beépítési tippek
- Hűtőborda alkalmazása: Nagyobb áramnál érdemes hűtőbordát rögzíteni a TO-220 tokozásra a túlmelegedés elkerülése érdekében.
❓ Gyakori kérdések (GYIK)
- Közvetlenül meghajtható-e az IRFZ44N Arduino GPIO lábról?5V körüli Gate feszültséggel részlegesen nyílik, de a teljes nyitáshoz (49A közelében) 10V feletti Gate jel javasolt.
- Mire kell a hűtőborda az IRFZ44N-nél?Nagy áramnál (néhány ampere felett) a TO-220 tok gyorsan melegszik, hűtőborda nélkül a tranzisztor tönkremehet.
- Mi az az Rds(on) és miért fontos?Az Rds(on) a nyitott MOSFET átvezető ellenállása (max. 0,0175Ω) – minél kisebb, annál kevesebb hőt termel és hatékonyabb a kapcsolás.
