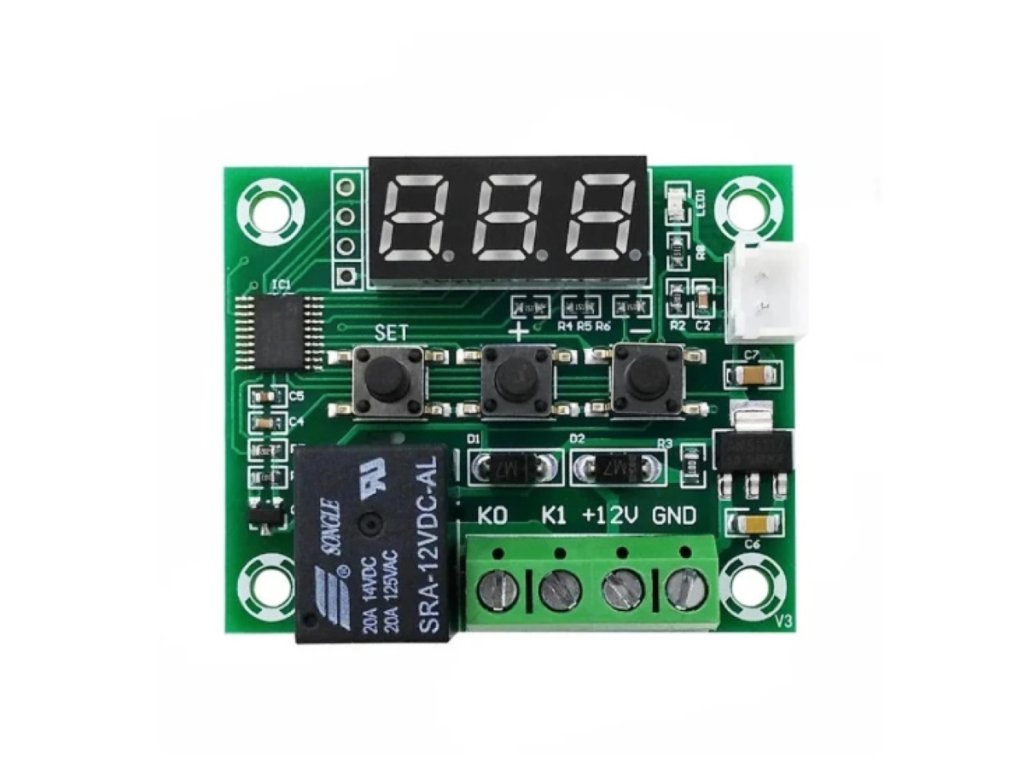

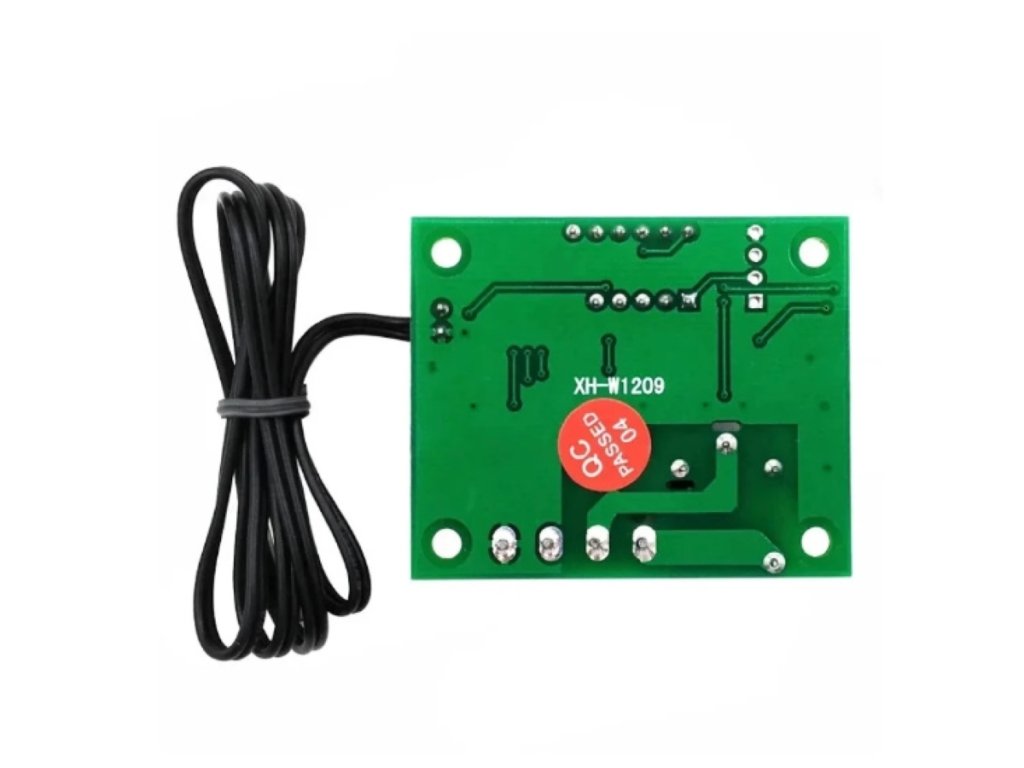

Hőmérsékletre kapcsoló relé modul kijelzővel és védőtokkal - W1209
Ez a hőmérsékletre kapcsoló relé modul kijelzővel és védőtokkal felszerelt, valós idejű -50°C–110°C tartományban mérő, 0,1°C pontosságú, gyors (0,5mp frissítésű) vízálló érzékelővel rendelkezik. Max. 10A relékimenetével automatikus vezérléshez, védett kialakításával akár párással terheltebb környezetbe is ideális.
HŐMÉRSÉKLETRE KAPCSOLÓ RELÉ MODUL KIJELZŐVEL, VÉDŐTOKKAL
Mire jó ez a modul?
✅ Automatikus be- és kikapcsolás hőmérséklet alapján: klíma, fűtés, ventilátor, szivattyú, LED, egyéb 12V-os vezérelt fogyasztók vezérléséhez
Azonnali és pontos reakció a kívánt hőfok elérésére.
✅ Valós idejű, nagyméretű kijelzőn olvasható aktuális hőmérséklet
Gyors ellenőrzés, átlátható kezelés. A védőtok a mechanikai és por/pára elleni védelmet biztosítja.

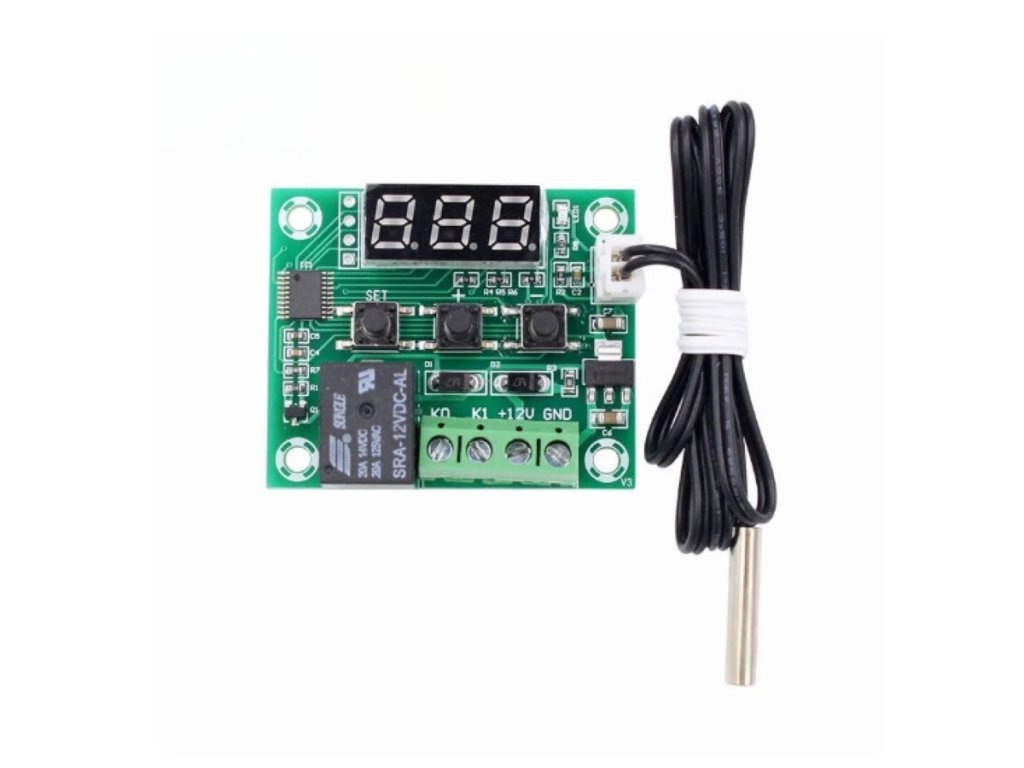

✅ Vízálló, 0,5m-ig meríthető érzékelő – folyadék-, talaj-, cső- vagy kültéri szenzoros vezérléshez is csatlakoztatható
✅ Széles programozhatósági és érzékenységi tartomány – labor-, okosotthon-, akvárium-, inkubátor- vagy hobbi projektekhez is!
Főbb jellemzők
🔹 Hőmérséklet tartomány: -50℃ – 110℃
🔹 Típus: W1209
🔹 Mérési pontosság: 0,1℃
🔹 Frissítési gyakoriság: 0,5mp
🔹 Bemeneti feszültség: 12V DC
🔹 Vízálló érzékelő: max. 0,5m-ig meríthető
🔹 Kimenet: 1 csatornás relékimenet, max. 10A terhelhetőségű
🔹 Áramfelvétel: ≤65mA
🔹 Max. páratartalom: 85%
🔹 Kijelző: jól leolvasható, digitális

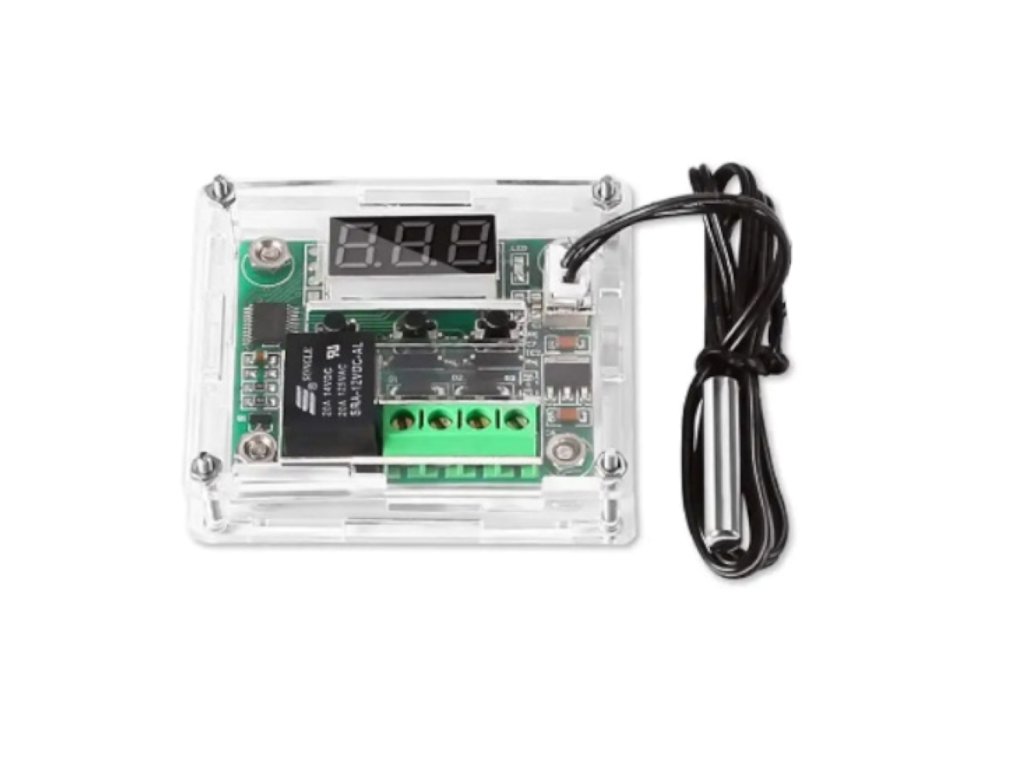

🔹 Védőtok: por- és ütésbiztos, otthoni-labori használatra
Előnyei
✔️ Automata be-/kikapcsolás pontos, gyors hőmérés alapján
✔️ Jól látható LCD/LED kijelző és strapabíró védőtok
✔️ Vízálló szonda – folyadékszint-, talajhőmérséklet mérésre is
✔️ Magas terhelhetőség: akár 10A-os relé – hőség vagy fagyvédelemhez is
Felhasználási területek
🔋 Klíma, hűtő-fűtő rendszer, smart home, szellőztetés
🛠️ Akvárium, labor, inkubátor, kert- és talajfűtés
💡 DIY vezérlő, IoT, hobbiprojekt, ipari hőmérséklet automatizálás
🎛️ Garázs, pince, kazánház, párásabb helyiségek
🏠 Általános hőmérséklet- vagy fagyvédelem: lakás, műhely
Fontos tudnivalók
⚡ Csak 12V DC tápfeszültségről működik, AC rendszerbe nem köthető!
⚡ A relékimenet max. 10A, nagyobb fogyasztóhoz köztes relé/indító szükséges
⚡ A vízálló érzékelő 0,5m-ig meríthető, ezen túl vízállóság nem garantált
Programozás:
🔘 Gombok funkciói
| Gomb | Művelet | Funkció |
|---|---|---|
SET |
Röviden | Célhőmérséklet beállítása |
SET |
Hosszan (5 s) | Paraméter menü (P0–P6) megnyitása |
+ / − |
Beállítás közben | Érték növelése/csökkentése |
| (várakozás) | 3–5 s | Automatikus mentés és kilépés |
⚙️ Alap célhőmérséklet beállítása
| Lépés | Teendő | Kimenetel |
|---|---|---|
| 1. | Nyomd meg röviden a SET gombot |
Kijelző villogni kezd, megjelenik a beállított érték |
| 2. | + vagy − gombbal állítsd be a kívánt hőmérsékletet |
Például: 25°C |
| 3. | Ne nyomj semmit 3–5 másodpercig | Modul elmenti a beállítást, visszavált a mért hőmérsékletre |
⚙️ Speciális menü (P0–P6)
| Paraméter | Jelentés | Lehetséges értékek | Funkció | Példa |
|---|---|---|---|---|
| P0 | Üzemmód | C = HűtésH = Fűtés |
Meghatározza, mikor kapcsoljon be a relé | Hűtőnél: C, fűtésnél: H |
| P1 | Hiszterézis | 0.1 – 15.0 °C | A bekapcsolás és kikapcsolás közti hőmérsékletkülönbség | P1 = 2 → 25°C cél: relé 27°C-nál be, 25°C-nál ki |
| P2 | Max. hőmérséklet | -50 – 110°C | A beállítható célhőmérséklet felső korlátja | Pl. 60°C |
| P3 | Min. hőmérséklet | -50 – 110°C | A beállítható célhőmérséklet alsó korlátja | Pl. 0°C |
| P4 | Hőmérséklet-korrekció | -7.0 … +7.0 °C | Szenzor pontatlanságának javítása | Ha +1°C-ot mutat, állítsd -1.0-ra |
| P5 | Relé késleltetés | 0 – 10 perc | Bekapcsolási késleltetés (motorvédelem) | Pl. 3 perc (180 sec) |
| P6 | Riasztási hőmérséklet | OFF vagy °C érték | Ha túllépi, relé kikapcsol és a kijelző villog | P6 = 80°C |
🧮 Működési logika
| Üzemmód (P0) | Feltétel | Relé állapot |
|---|---|---|
| H (Fűtés) | Ha a mért hőmérséklet kisebb, mint a célhőmérséklet – hiszterézis | Relé bekapcsol |
| H (Fűtés) | Ha a mért hőmérséklet eléri vagy meghaladja a célértéket | Relé kikapcsol |
| C (Hűtés) | Ha a mért hőmérséklet meghaladja a célhőmérsékletet + hiszterézis | Relé bekapcsol |
| C (Hűtés) | Ha a mért hőmérséklet a cél alá csökken | Relé kikapcsol |
💡 Gyakorlati példák
| Cél | P0 | P1 | Beállított hőmérséklet | Viselkedés |
|---|---|---|---|---|
| Ventilátor vezérlés (hűtés) | C | 1.0 | 25°C | Relé bekapcsol 26°C-nál, kikapcsol 25°C-nál |
| Fűtőszál vezérlés (fűtés) | H | 0.5 | 22°C | Relé bekapcsol 21.5°C alatt, kikapcsol 22°C felett |
| Vízmelegítő biztonsági korlát | H | 1.0 | 40°C | Riasztás (P6=60°C) esetén relé lekapcsol |
| Kompresszor védelem | C | 2.0 | 30°C | Bekapcsolás 32°C-nál, kikapcsolás 30°C-nál, P5=180 (3 perc késleltetés) |
