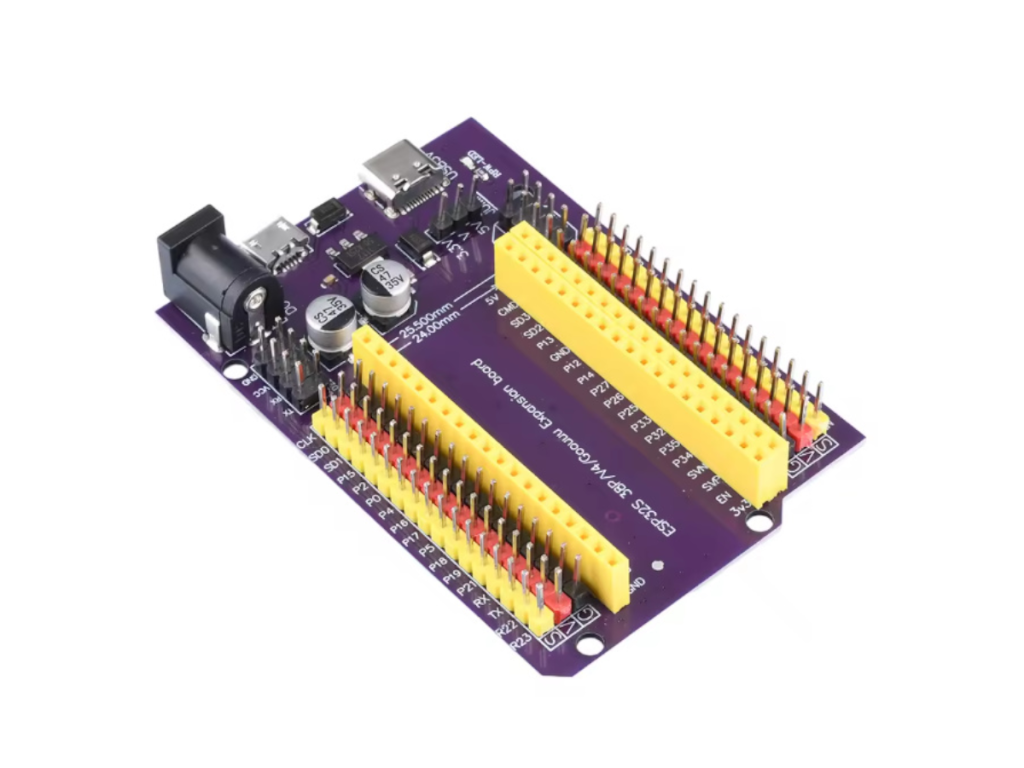

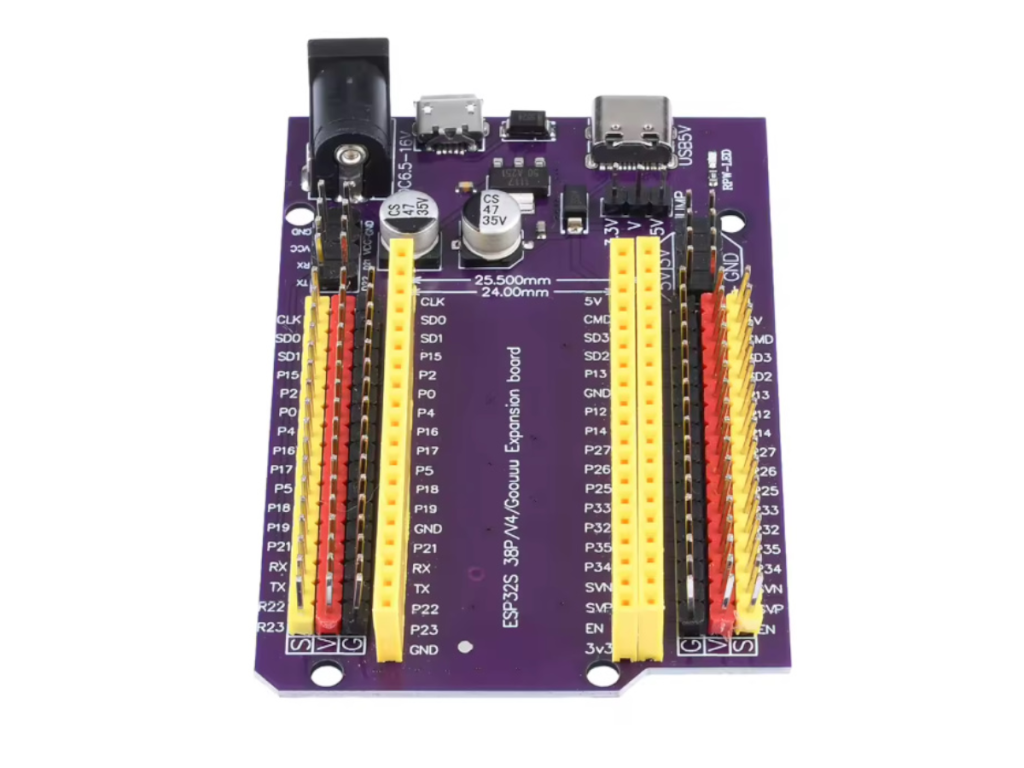

ESP32 I/O bővítőpanel és shield 38-tűs modulokhoz (DC 6.5-16V, USB-C, Micro USB)

ESP32 I/O Shield 38 pin – bővítő kártya ESP-WROOM-32 modulhoz, USB-C és micro-USB, Reset/Boot gombokkal

💡 Miért érdemes ezt a shieldet választani?

• 🔌 Teljes ESP-WROOM-32 kompatibilitás A 38 pines ESP-WROOM-32 modullal közvetlenül, kiegészítő illesztés nélkül használható.
• 🧷 38 pines kiosztás Bőséges csatlakozási lehetőség perifériák és érzékelők számára.
• 🔋 USB-C és micro-USB táplálás Kényelmes tápellátás és programozás mindkét csatlakozótípuson keresztül.
• 🔘 Reset és Boot gomb Beépített nyomógombok az egyszerű újraindításhoz és boot módba állításhoz.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 38 PINKiosztás
• 5VTápfeszültség
• USB-C+ micro-USB
• 77,8×53,3mmMéret

💡 Mire használható?

• 🌐
  IoT fejlesztés Wi-Fi és Bluetooth alapú eszközök és megoldások gyors megvalósítására.
• 🧪
  Prototípuskészítés Érzékelők, perifériák egyszerű, breadboard nélküli csatlakoztatására és tesztelésére.
• 🎓
  Oktatás Elektronikát és programozást tanulók számára kiváló, jól hozzáférhető fejlesztőkártya.
• 🤖
  Egyedi ESP32 projektek Robotika, automatizálás, mérő- és vezérlőrendszerek alapjául.

🛡️ Előnyök és funkciók

• Stabil tápellátás: A beépített stabilizátor áramkör megbízható, egyenletes feszültséget biztosít az ESP-WROOM-32 modul számára.
• Kettős USB csatlakozás: Az USB-C és micro-USB port együttes jelenléte rugalmasságot ad a tápellátás és a programozás során használt kábelek terén.
• Egyszerű fejlesztői munkafolyamat: A Reset és Boot gombok megkönnyítik az újraprogramozást és a hibakeresést.
• Kompakt, strapabíró kialakítás: A kis méret és a stabil felépítés ideális hordozható és tartós fejlesztői projektekhez.

⚠️ Mire kell figyelni a használat során?

• Modul lábkiosztásának ellenőrzése: Kevesebb kivezetésű ESP modul használatakor mindig az adott modul saját lábkiosztása érvényes, ne a shield 38 pines jelölése.
• Helyes beültetési irány: Az ESP-WROOM-32 modult a shieldre a jelölt tájolásban helyezd be, a fordított beültetés károsíthatja a modult vagy a shieldet.
• Tápforrás kiválasztása: Egyszerre csak egy tápforrást (USB-C, micro-USB vagy DC csatlakozó) használj, a párhuzamos táplálás nem ajánlott.
• Pinek túlterhelésének elkerülése: A csatlakoztatott perifériák áramfelvételét mindig ellenőrizd, a túlterhelés instabil működést vagy károsodást okozhat.

🧩 Használati tippek

• Programozás megkezdése: Csatlakoztasd a shieldet USB-C vagy micro-USB kábellel a számítógéphez, majd az Arduino IDE-ben válaszd ki a megfelelő ESP32 boardot és portot.
• Boot mód aktiválása: Feltöltési problémák esetén tartsd nyomva a Boot gombot, miközben a Reset gombot megnyomod, majd engedd fel a Reset-et, végül a Boot gombot.
• Bővítő modulok tervezése: A 38 pines kiosztás elrendezését érdemes előre feljegyezni, hogy a projekt fejlesztése során könnyen kövesd, mely láb melyik funkciót látja el.

❓ Gyakori kérdések (GYIK)

• 🔌 Milyen ESP32 modullal kompatibilis a shield?
  A shield elsősorban a 38 pines ESP-WROOM-32 modullal teljesen kompatibilis, de kevesebb kivezetésű ESP modulokhoz is használható, ilyenkor az adott modul saját lábkiosztása érvényes.
• 🔋 Hogyan lehet táplálni a modult?
  A tápellátás USB-C vagy micro-USB porton keresztül, illetve DC tápcsatlakozón át is biztosítható, 5V-os feszültséggel.
• 🔘 Mire valók a beépített gombok?
  A Reset gomb a modul újraindítására, a Boot gomb pedig a boot mód (programozási mód) kiválasztására szolgál.
• 📏 Mekkora a shield mérete?
  A shield mérete 77,8 x 53,3 mm, plusz a csatlakozók miatt kb. 10 mm magasság.
• 🎓 Kezdőknek is ajánlott ez a termék?
  Igen, a shield kiváló eszköz oktatási célokra is, különösen azoknak, akik elektronikát és ESP32 programozást tanulnak.
• 📦 Mit tartalmaz a csomag?
  A csomag 1 db ESP32 I/O shield 38 pin bővítő kártyát tartalmaz, ESP32 modul nélkül.
