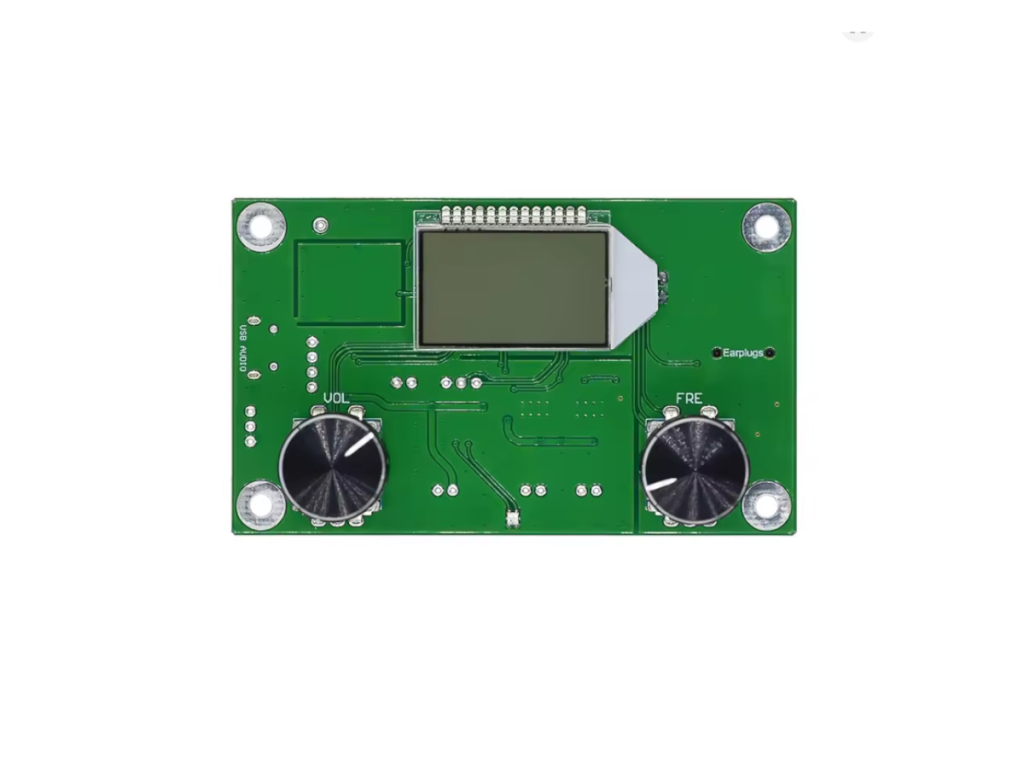

Digitális sztereó FM rádió vevő modul LCD kijelzővel (DSP PLL, 87-108MHz, UART vezérlés)
- Audio frekvenciatartomány: 50Hz–18kHz
- Csatorna: Sztereó
- Kimeneti teljesítmény: 500mW (fejhallgató), 2×3W (hangszóró)
- Ekvivalens zajszint (SNR): ≥30dB
- Tápfeszültség: 3,0–5,0V
Digitális sztereó FM rádió vevő modul LCD kijelzővel – DSP PLL, 87–108MHz, UART vezérléssel
A digitális sztereó FM rádió vevő modul fejlett DSP (digitális jelfeldolgozás) és PLL (fáziszárt hurkú) FM-demoduláció segítségével biztosít stabil, torzításmentes vételt hosszú távú, frekvenciaeltolódás nélküli működés mellett. A beépített LCD kijelzőn a vett frekvencia és a hangerőszint azonnal leolvasható, a modul pedig automatikus állomáskeresést és -tárolást, 30 fokozatú digitális hangerőszabályzást, valamint fejhallgató/hangszóró közötti automatikus átkapcsolást is támogat. A precíz, 360°-ban végtelenített forgó enkóderek kényelmes hangerő- és frekvenciaállítást tesznek lehetővé, a UART soros port pedig külső mikrokontrollerről vagy PC-ről történő teljes körű vezérlést biztosít haladó felhasználók számára.
💡 Miért érdemes ezt a modult választani?
- 📻 DSP + PLL FM vétel Stabil, torzításmentes hangzás, hosszú távon is frekvenciaeltolódás nélkül.
- 📟 LCD kijelző A frekvencia és a hangerőszint azonnal, pontosan leolvasható.
- 🔇 Automatikus zajzár (squelch) Gyenge vagy hiányzó jel esetén automatikusan elnémítja a zajt.
- 💻 UART soros vezérlés Külső mikrokontrollerről vagy PC-ről is teljes körűen vezérelhető.
📊 Műszaki adatok
| Termék típusa | Digitális sztereó FM rádió vevő modul |
|---|---|
| Demodulációs technológia | DSP digitális jelfeldolgozás + PLL fáziszárt hurok |
| Vételi frekvenciatartomány | 87,0–108,0MHz (campus sáv zárva) / 76,0–108,0MHz (campus sáv nyitva) |
| Audio frekvenciatartomány | 50Hz–18kHz |
| Csatorna | Sztereó |
| Kimeneti teljesítmény | 500mW (fejhallgató), 2×3W (hangszóró) |
| Ekvivalens zajszint (SNR) | ≥30dB |
| Tápfeszültség | 3,0–5,0V |
| Áramfelvétel | Max. hangerőn kb. 1000mA, min. hangerőn kb. 60mA (tájékoztató jellegű) |
| Hangerőszabályzás | 30 fokozatú, digitális |
| Kezelőszervek | 2× forgó enkóder (VOL – hangerő, FRE – frekvencia), nyomógomb funkcióval |
| Vezérlés | Kézi (enkóderek) vagy UART soros port (TTL szint) |
| Panel mérete | kb. 75 × 45 mm |
| Csomag tartalma | 1× FM rádió vevő modul (kábel nélkül) |
🔍 A legfontosabb paraméterek
- 87–108MHzVételi tartomány
- 3,0–5,0VTápfeszültség
- 2×3WHangszóró kimenet
- 30 fokozatDigitális hangerő
💡 Mire használható?
-
Saját FM rádiós eszközök építése Hordozható vagy asztali sztereó FM rádiók, hangszórós projektek alapjaként.
-
Fejhallgatós FM vevő Automatikus hangszóró/fejhallgató váltással kompakt, hordozható eszközökhöz.
-
Oktatás, elektronikai gyakorlat DSP alapú FM vétel és UART soros kommunikáció szemléltetésére.
-
Mikrokontrolleres integráció UART kapcsolaton keresztül külső vezérlőből (pl. Arduino) programozottan irányítható FM modulként.
🛡️ Előnyök és funkciók
-
Automatikus állomáskeresés és -tárolás: A modul önállóan képes rádióadókat keresni és elmenteni, egyszerűsítve a kezelést.
-
Kikapcsolás előtti állapot mentése: Áramkimaradás vagy kikapcsolás előtt a modul automatikusan elmenti az aktuális beállításokat.
-
Automatikus hangszóró/fejhallgató váltás: Fejhallgató csatlakoztatásakor a hangszórókimenet automatikusan lekapcsol.
-
Kvarckristályos frekvenciastabilizálás: A vételi frekvencia hőmérsékletváltozás mellett sem csúszik el.
-
Precíz forgó enkóderek: A 360°-ban végtelenített, holtjáték nélküli enkóderek pontos és tartós kezelést tesznek lehetővé.
⚠️ Mire kell figyelni a használat során?
-
Tápellátás típusa: Ne használj szűretlen kapcsolóüzemű tápegységet (pl. egyszerű telefontöltőt) — az abból eredő zaj zavarhatja a modul normál működését; akkumulátoros vagy jól szűrt tápforrás ajánlott.
-
Tápfeszültség betartása: A modult csak a 3,0–5,0V-os tartományon belül üzemeltesd.
-
Antenna csatlakoztatása: A jobb vétel érdekében az FM_ANT porthoz külső, kb. 75 cm hosszú rúdantenna csatlakoztatása ajánlott.
-
Hangszóró terhelhetősége: A hangszórókimenethez 4Ω/3W jellemzőjű hangszóró csatlakoztatása javasolt.
-
Soros vezérlés csak haladóknak: A UART soros port PC-ről történő vezérléséhez TTL–RS232 szintillesztő vagy USB–TTL átalakító szükséges; alapvető elektronikai és programozási ismeret nélkül ne kísérletezz vele.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| + / - | Tápfeszültség bemenet, 3,0–5,0V DC (a jelölésnek megfelelő polaritással) |
| FM_ANT | FM antenna csatlakozó (ajánlott: kb. 75cm-es külső rúdantenna) |
| Hangszóró / fejhallgató kimenet | Beépített 2×3W audio erősítő; fejhallgató csatlakoztatásakor automatikus átkapcsolás |
| UART_RX / UART_TX / GND | TTL szintű soros port, külső mikrokontrolleres vagy PC-s vezérléshez |
| VOL enkóder | Forgatva hangerő állítása; megnyomva némítás/némítás feloldása |
| FRE enkóder | Forgatva vételi frekvencia állítása; megnyomva automatikus zajzár be/kikapcsolása; hosszan nyomva zajzár küszöbérték beállítása |
🎛️ Kezelés és felhasználói beállítások
| Funkció | Kezelés |
|---|---|
| Hangerő állítása | Forgasd el a VOL enkódert; a kijelző mutatja az aktuális hangerőfokozatot |
| Frekvencia állítása | Forgasd el a FRE enkódert; a kijelző mutatja az aktuális frekvenciát |
| Némítás (mute) | Nyomd meg a VOL enkódert a némítás be-/kikapcsolásához |
| Automatikus zajzár ki/be | Nyomd meg a FRE enkódert; a kijelzőn "ON" = bekapcsolva, "OFF" = kikapcsolva |
| Zajzár küszöbérték | Hosszan nyomva a FRE enkódert lépsz a beállítási felületre; a küszöbérték 0–20 között állítható (magasabb érték = szigorúbb zajzár) |
| Campus rádiósáv ki/be | Kikapcsolt állapotban hosszan nyomva a VOL enkódert, majd bekapcsolva: C1 = nyitott (76–108MHz), C0 = zárt (87–108MHz) sáv; a beállítás újraindítás után lép életbe |
| Kijelző háttérvilágítása | Kikapcsolt állapotban a FRE enkóder megnyomásával: B1 = mindig világít, B0 = 20 másodperc után automatikusan kikapcsol; a beállítás újraindítás után lép életbe |
Gyári alapbeállítás: a campus rádiósáv kikapcsolva (87–108MHz), a háttérvilágítás 20 másodperc inaktivitás után automatikusan kikapcsol, az automatikus zajzár kikapcsolva. Ezeket a beállításokat a fenti táblázat szerint saját igény alapján módosíthatod.
🧩 Használati tippek
-
Zajzár finomhangolása: Ha gyengébb jelű állomásokat is hallani szeretnél, csökkentsd a zajzár küszöbét; erősebb, tisztább jelnél növelheted azt.
-
Antenna elhelyezése: A rúdantennát lehetőleg egyenesen, más elektronikai alkatrészektől távol vezesd a jobb vétel érdekében.
-
UART vezérlés tesztelése: Első csatlakoztatáskor alacsony feszültségű, TTL szintű soros interfésszel (pl. USB–TTL átalakítóval) ellenőrizd a kommunikációt.
❓ Gyakori kérdések (GYIK)
-
📻 Milyen frekvenciatartományban vesz a modul?Zárt campus rádiósávval 87,0–108,0MHz, nyitott campus rádiósávval 76,0–108,0MHz között, a felhasználói beállítástól függően.
-
🔌 Milyen tápfeszültséggel működik a modul?A modul 3,0–5,0V DC tápfeszültségről üzemel; szűretlen kapcsolóüzemű tápegység helyett akkumulátoros vagy jól szűrt tápforrás ajánlott.
-
🎧 Automatikusan vált a hangszóró és a fejhallgató között?Igen, fejhallgató csatlakoztatásakor a hangszórókimenet automatikusan lekapcsol, kihúzáskor pedig visszakapcsol.
-
🔇 Hogyan működik az automatikus zajzár (squelch)?A beépített DSP a jelszint alapján automatikusan elnémítja a kimenetet gyenge vagy hiányzó FM jel esetén; a küszöbérték 0–20 között állítható, a FRE enkóder hosszú megnyomásával.
-
💻 Vezérelhető a modul számítógépről vagy mikrokontrollerről?Igen, a modul UART (TTL szintű) soros porton keresztül teljes körűen vezérelhető külső mikrokontrollerről vagy PC-ről, megfelelő szintillesztő használatával.
-
📦 Tartalmazza a csomag az antennát vagy kábeleket?Nem, a csomag kizárólag a rádió vevő modult tartalmazza, kábel és antenna nélkül.
