BMS 1S 15A – egycellás Li-ion/LiPo akkumulátorvédő panel
- Túlkisülés-érzékelő feszültség: 2,45 + 0,1v
- Maximális folyamatos áram: 12A
- Túláram-érzékelő áram: 15A
- Töltőfeszültség: 4,2V
- Méret: 35mm x 7.6mm x 2mm
BMS 1S 15A – egycellás Li-ion/LiPo akkumulátorvédő panel
Egycellás BMS 1S akkumulátorvédő panel 3,7V névleges Li-ion/LiPo cellákhoz, max. 12A folyamatos és kb. 15A túláram-érzékelési határral. DW01 alapú 6MOS kivitel, 35×7,6×2mm méret – zseblámpákhoz, hordozható elektronikákhoz és 1S DIY energiaforrásokhoz.
💡 Miért érdemes ezt a BMS panelt választani?
- 🛡️ Sokoldalú védelem Túltöltés, túlkisülés, túláram és rövidzárlat esetén automatikus leválasztás.
- 📏 Kompakt méret Kb. 35×7,6×2 mm, könnyen beépíthető hordozható eszközökbe.
- 🔋 12A folyamatos terhelhetőség Megfelelő beépítés és hőelvezetés mellett akár 12A folyamatos áram vezethető át rajta.
- 🔌 Széles kompatibilitás Használható 18650, 21700 vagy más 4,2V-os Li-ion/LiPo cellákhoz.
📊 Műszaki adatok
| Típus | 1S Li-ion / LiPo akkumulátorvédő panel |
|---|---|
| Kompatibilis cellafeszültség | 3,6–3,7 V névleges Li-ion / LiPo cella |
| Teljesen feltöltött cellafeszültség | 4,2 V |
| Ajánlott töltő | 4,2 V-os Li-ion / LiPo CC/CV töltő |
| Túltöltés-érzékelési feszültség | kb. 4,25 ± 0,05 V |
| Túltöltés utáni visszaengedési feszültség | kb. 4,23 ± 0,05 V |
| Túlkisülés-érzékelési feszültség | kb. 2,45 ± 0,1 V |
| Maximális folyamatos áram | kb. 12 A, megfelelő vezetékezés és hőelvezetés mellett |
| Túláram-érzékelési áram | kb. 15 A |
| Védelmi funkciók | túltöltés, túlkisülés, túláram és rövidzárlat elleni leválasztás |

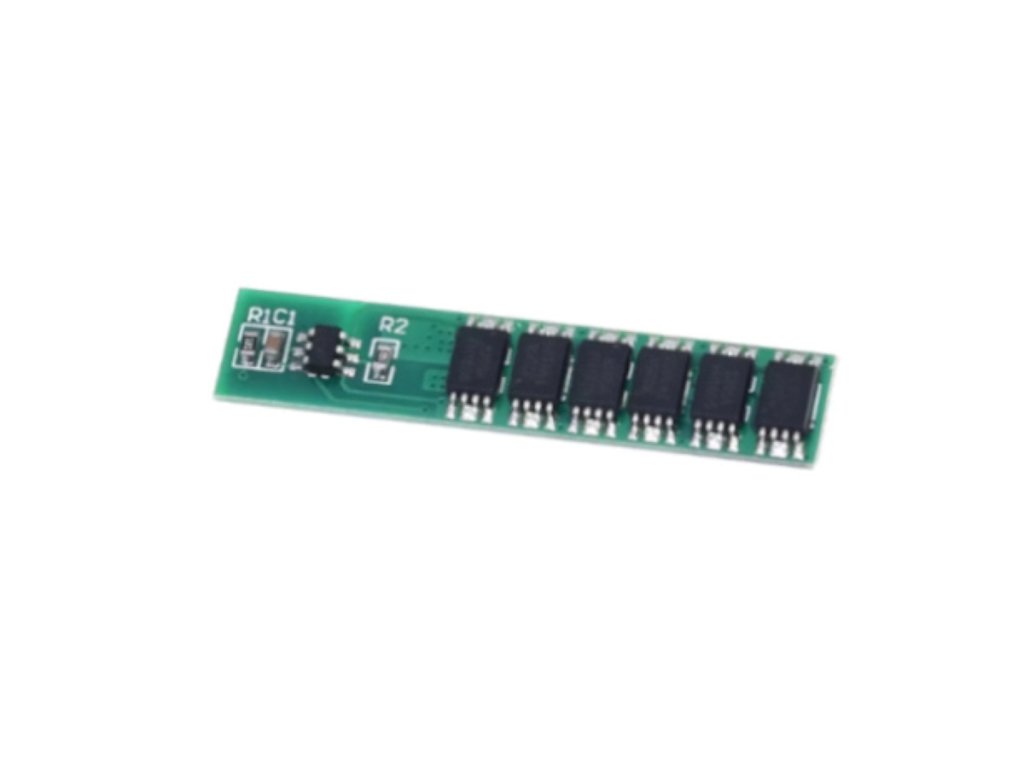

| Felépítés | DW01 alapú védő IC és több párhuzamos MOSFET, 6MOS kivitel |
| Bekötés | B+ / B− az akkumulátorcellához, P+ / P− a töltőhöz és a terheléshez |
| Méret | kb. 35 × 7,6 × 2 mm |
🔍 A legfontosabb paraméterek
- 3,7VNévleges cellafeszültség
- 12AMax. folyamatos áram
- 15ATúláram-érzékelési határ
- 35×7,6×2mmMéret
💡 Mire használható?
- 1S Li-ion/LiPo DIY projektek Egycellás akkumulátoros áramkörök védelméhez.
- Zseblámpák és hordozható eszközök LED-es hordozható elektronikákhoz.
- Robotikai és modellépítés Kisebb robotikai és modellépítési alkalmazásokhoz.
- Power bank jellegű rendszerek Backup tápellátású egycellás megoldásokhoz.
🛡️ Előnyök és funkciók
- Egyszerű és kompakt védelem: Kompakt kivitelben nyújt védelmet egycellás Li-ion/LiPo akkumulátoroknak.
- Automatikus leválasztás hiba esetén: Túltöltés, túlkisülés, túláram és rövidzárlat esetén a panel leválasztja a töltést vagy a terhelést.
- Könnyű beépíthetőség: Kis mérete miatt jól illeszthető hordozható eszközökbe.
- Akár 12A folyamatos terhelhetőség: Megfelelő beépítés mellett akár 12A folyamatos áram vezethető át rajta.
- Széles cellakompatibilitás: Használható 18650, 21700 vagy más 4,2V-os Li-ion/LiPo cellákhoz.
⚠️ Mire kell figyelni a használat során?
- Csak 1S Li-ion/LiPo cellához: Nem alkalmas 2S, 3S vagy más soros akkumulátorpakk védelmére.
- Nem LiFePO4 akkumulátorhoz való: A panel 4,2V teljes töltési feszültségű Li-ion/LiPo cellákhoz készült, LiFePO4 cellához más védőpanel szükséges.
- Nem akkumulátortöltő: A töltéshez megfelelő 4,2V-os Li-ion/LiPo CC/CV töltő szükséges, a panel csak védelmi funkciót lát el.
- A 15A nem folyamatos üzemi áram: Ez a túláram-érzékelési határ, tartós terheléshez kb. 12A alatti áram ajánlott, megfelelő kábelezéssel és hőelvezetéssel.
- Nincs balanszírozás: 1S rendszernél nincs soros cellakiegyenlítés, párhuzamos cellák esetén csak azonos típusú, azonos állapotú és közel azonos feszültségű cellák köthetők össze.
- A polaritás kritikus: A B+ és B− az akkumulátorra, a P+ és P− a töltőre / fogyasztóra köthető, fordított bekötés a panel és a cella károsodását okozhatja.
- Nem véd fordított polaritás ellen: Hibás bekötés esetén nem szabad védelmet feltételezni.
- Nagy áramnál melegedhet: Maximális terhelés közelében megfelelő vezeték-keresztmetszet, jó forrasztás és szellőzés szükséges.
- Lekapcsolás után töltő csatlakoztatására lehet szükség: Mélykisülés vagy túláram után a panel csak akkor engedheti vissza a kimenetet, ha a cella és a hibaállapot megszűnt.

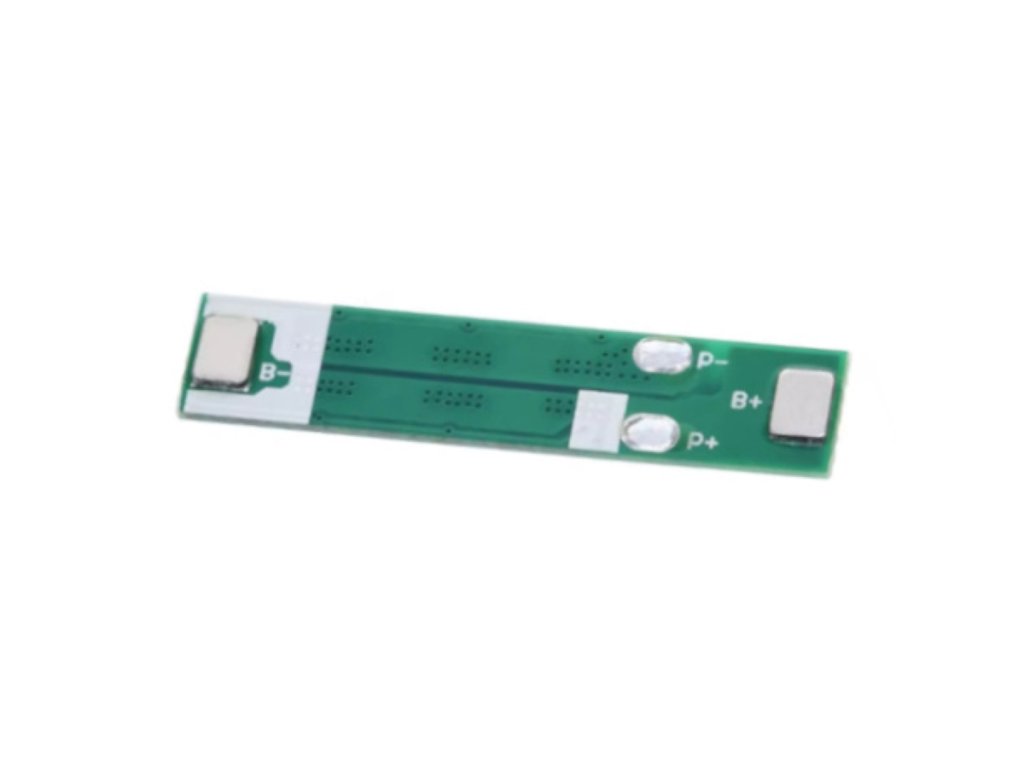

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B+ | Akkumulátorcella pozitív pólusa |
| B− | Akkumulátorcella negatív pólusa |
| P+ | Töltő / terhelés pozitív csatlakozása |
| P− | Töltő / terhelés negatív csatlakozása |
❓ Gyakori kérdések (GYIK)
- Milyen cellákhoz alkalmas ez a BMS 1S 15A panel?Egy darab 3,7V névleges Li-ion vagy LiPo cellához – például 18650, 21700 vagy lapos LiPo cellákhoz, 4,2V töltési végfeszültséggel.
- Mekkora a folyamatos áram ennél az 1S BMS panelnél?Max. kb. 12A folyamatos terhelés – a 15A a túláram-érzékelési határ, nem a tartós üzemi áram.
- Használható ez az 1S BMS panel powerbank projekthez?Igen – jól alkalmazható 1S powerbank jellegű vagy backup tápellátású egycellás megoldáshoz, ahol a cellát és a csatlakoztatott áramkört is védi.
