Akkumulátor töltő modul 2S / 3S / 4S – USB-C step-up Li-ion/LiPo töltő
- Bemenet: USB Type-C (5V), Áram: 4A
- Kimenet:
- 2S akkumulátorokhoz → 8.4V
- 3S akkumulátorokhoz → 12.6V
- 4S akkumulátorokhoz → 16.8V
2S
Pillanatnyilag nem elérhető
| 1759/2S
395 Ft
311 Ft
ÁFA nélkül
3S
Pillanatnyilag nem elérhető
| 1759/3S
395 Ft
311 Ft
ÁFA nélkül
4S
Raktáron
(14 db)
| 1759/4S
395 Ft
311 Ft
ÁFA nélkül

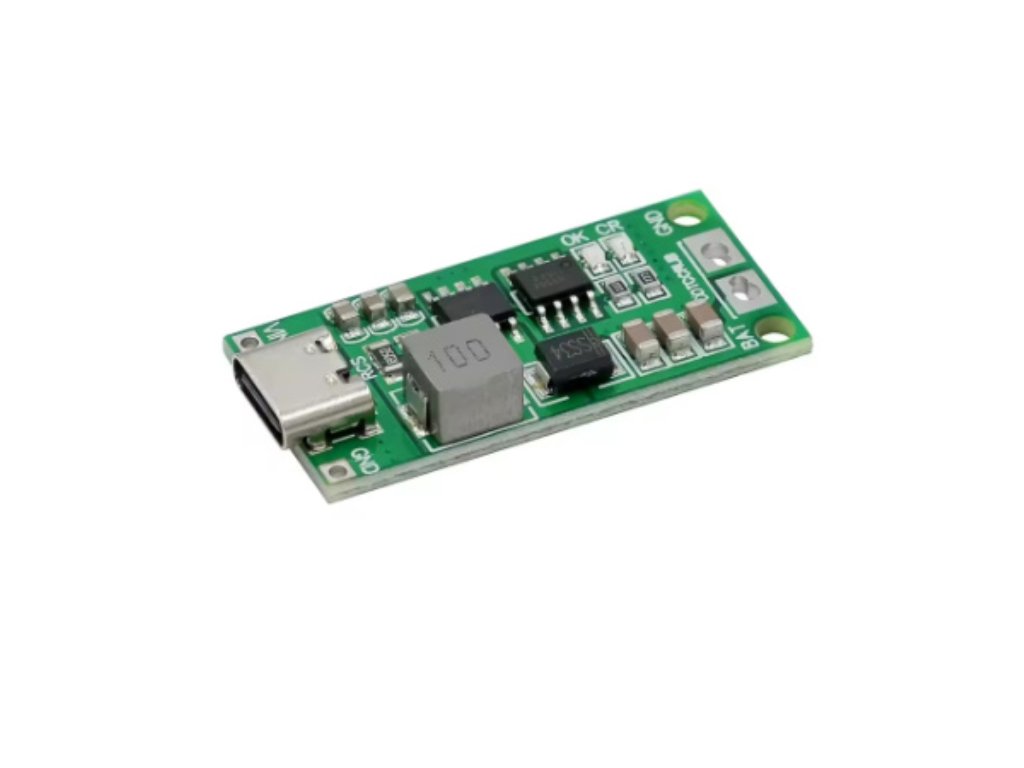

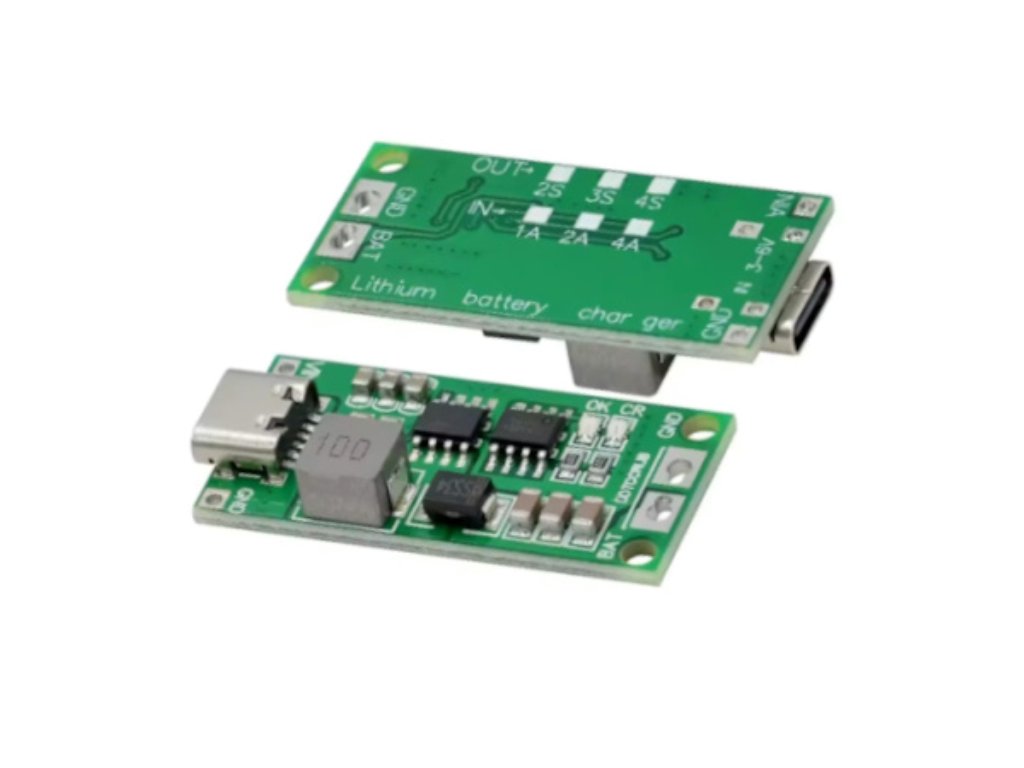

Akkumulátor töltő modul 2S / 3S / 4S – USB-C step-up Li-ion/LiPo töltő
USB Type-C bemenetű step-up töltőmodul 2S (8,4V), 3S (12,6V) vagy 4S (16,8V) Li-ion/LiPo akkumulátorcsomaghoz. Minden cellaszámhoz külön változat kapható – a tényleges akkumulátor töltőáram a cellaszámtól függ. LED visszajelzéssel, kompakt 39×18mm méretben.
💡 Miért érdemes ezt a töltőmodult választani?
- 🔋 Többféle cellaszám-változat 2S, 3S vagy 4S Li-ion/LiPo akkumulátorcsomagok töltésére, a cellaszámnak megfelelő verzióban.
- 🔌 USB Type-C step-up töltés Az USB Type-C bemeneten kapott kb. 5V-os tápfeszültséget emeli az akkumulátorpakkhoz szükséges töltési feszültségre.
- 🛠️ DIY akkumulátoros projektekhez Hordozható elektronikai eszközök, kisebb robotikai projektek, modellépítés, LED-es rendszerek és mérőeszközök töltéséhez.
- 📐 Kompakt méret, egyszerű beépítés Kis méretű panel, forrasztható BAT+ és BAT− csatlakozópontokkal.
📊 Műszaki adatok
| Termék típusa | Akkumulátor töltő modul, step-up |
|---|---|
| Bemenet | USB Type-C / DC 3–6V, ajánlottan 5V |
| Elérhető cellaszám-változatok | 2S, 3S vagy 4S |
| 2S töltési végfeszültség | 8,4V, névleges 7,4V akkumulátorhoz |
| 3S töltési végfeszültség | 12,6V, névleges 11,1V akkumulátorhoz |
| 4S töltési végfeszültség | 16,8V, névleges 14,8V akkumulátorhoz |
| Elérhető bemeneti áramverziók | 1A, 2A vagy 4A |
| Tényleges töltőáram - 2S | kb. 0,55A / 1,1A / 2,2A |
| Tényleges töltőáram - 3S | kb. 0,37A / 0,74A / 1,48A |
| Tényleges töltőáram - 4S | kb. 0,28A / 0,56A / 1,12A |
| Kompatibilis akkumulátorok | Li-ion és LiPo akkumulátorcsomagok, például 18650 / 21700 cellákból épített pakkok vagy RC LiPo akkuk |
| LED visszajelzés | CR = töltés, OK = feltöltött állapot vagy konstans feszültségű töltési szakasz |
| Védelmi funkciók | akkumulátor-túlfeszültség védelem, rövidzárlat-védelem, alacsony akkufeszültséghez kapcsolódó védelem |
| Méret | kb. 39 × 18 × 6,3mm |
| Akkumulátorcsatlakozás | BAT+ és BAT− |
🔍 A legfontosabb paraméterek
- USB-CBemenet típusa
- 8,4 / 12,6 / 16,8VTöltési végfeszültség (2S/3S/4S)
- 1A / 2A / 4ABemeneti áramverziók
- 39×18×6,3mmMéret
💡 Mire használható?
- 2S / 3S / 4S akkumulátorpakkok töltése USB-ről történő töltéshez, a cellaszámnak megfelelő modulváltozattal.
- DIY hordozható elektronikai projektek Saját fejlesztésű, akkumulátoros áramkörök és eszközök töltőmoduljaként.
- 18650 / 21700 cellás akkucsomagok Ilyen cellákból épített többcellás pakkok töltéséhez.
- RC LiPo akkumulátorok és robotikai projektek RC LiPo akkuk, kisebb robotikai, LED-es és fejlesztői projektek töltési megoldásaként.
🛡️ Előnyök és funkciók
- Step-up töltés alacsony bemeneti feszültségről: Az USB Type-C kb. 5V-os bemenetét a modul a szükséges 8,4 / 12,6 / 16,8V töltési feszültségre emeli.
- LED állapotjelzés: A CR jelzés a töltést, az OK jelzés a feltöltött állapotot vagy a konstans feszültségű töltési szakaszt mutatja.
- Beépített védelmi funkciók: akkumulátor-túlfeszültség védelem, rövidzárlat-védelem és alacsony akkufeszültséghez kapcsolódó védelem.
- Kompakt, könnyen beépíthető kialakítás: kb. 39 × 18 × 6,3mm méret, forrasztható BAT+ és BAT− csatlakozópontokkal.
- Több áramverzió választható: 1A, 2A vagy 4A bemeneti áramverzió, így a töltési sebesség az igényekhez igazítható.
⚠️ Mire kell figyelni a használat során?
- Nem univerzális egyetlen panelként: 2S akkumulátorhoz 2S modult, 3S akkumulátorhoz 3S modult, 4S akkumulátorhoz 4S modult kell használni.
- A 4A nem az akkumulátor töltőárama: a bemeneti áramverziót jelöli, a tényleges töltőáram cellaszámtól függően kisebb.
- Nem USB-C PD kimenet: a Type-C csatlakozó bemenetként szolgál, laptopok vagy USB-C eszközök PD szabvány szerinti töltésére nem alkalmas.
- Nem balansztöltő: a panel nem helyettesíti a BMS-t vagy a cellakiegyenlítést, csak megfelelően védett, azonos állapotú cellákból épített pakkal használható.
- Ügyelj a polaritásra: az akkumulátort a BAT+ és BAT− pontokra kell kötni, fordított polaritás, rossz cellaszám vagy hibás bekötés a modul és az akkumulátor károsodását, szélsőséges esetben tűzveszélyt okozhat.
- Megfelelő tápegység szükséges: gyenge USB adapterrel a töltés lassú, instabil vagy sikertelen lehet, a nagyobb áramú verziókhoz jó minőségű, megfelelő terhelhetőségű 5V-os tápegység ajánlott.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| USB Type-C | Bemeneti tápcsatlakozó, kb. 5V (DC 3–6V) |
| BAT+ | Akkumulátorcsomag pozitív pólusának csatlakoztatása |
| BAT− | Akkumulátorcsomag negatív pólusának csatlakoztatása |
🧩 Beépítési tippek
- Forrasztható csatlakozópontok: A panel forrasztható csatlakozópontokkal rendelkezik, így egyszerűen beépíthető saját áramkörbe.
- Cellaszámnak megfelelő modul kiválasztása: Beépítés előtt győződj meg róla, hogy a modul cellaszám-változata megegyezik az akkumulátorpakk cellaszámával.
- Helyes polaritású bekötés: Az akkumulátort a BAT+ és BAT− pontokra kösd, a helyes polaritás betartásával.
❓ Gyakori kérdések (GYIK)
- Egyszerre tölthető 2S, 3S és 4S cella ezzel a modullal?Nem – a 2S, 3S és 4S kivitel külön modul, mindig az akkumulátorpakk cellaszámának megfelelőt kell kiválasztani.
- Mi jelenti a 4A-t ebben az akkumulátor töltőmodul megnevezésben?A 4A a bemeneti áramverziót jelöli, nem az akkumulátor töltőáramát – a tényleges töltőáram cellaszámtól függően kisebb.
- Tartalmaz-e balanszírozó funkciót ez a 2S/3S/4S töltőmodul?Nem – a modul nem balansztöltő és nem helyettesíti a BMS-t, csak töltőfeszültséget biztosít a megfelelő cellaszámú pakkhoz.
