134N3P akkumulátor töltő és BMS modul – 5V/1A boost kimenettel
- Bemeneti feszültség: 3.7V~5.5V
- Töltőáram: 1A (max)
- Kimeneti áram: 1A (max)
- Kimeneti feszültség: 5V
- Akkumulátor kisütési leállási feszültség: 2.9V
134N3P akkumulátor töltő és BMS modul – 5V/1A boost kimenettel

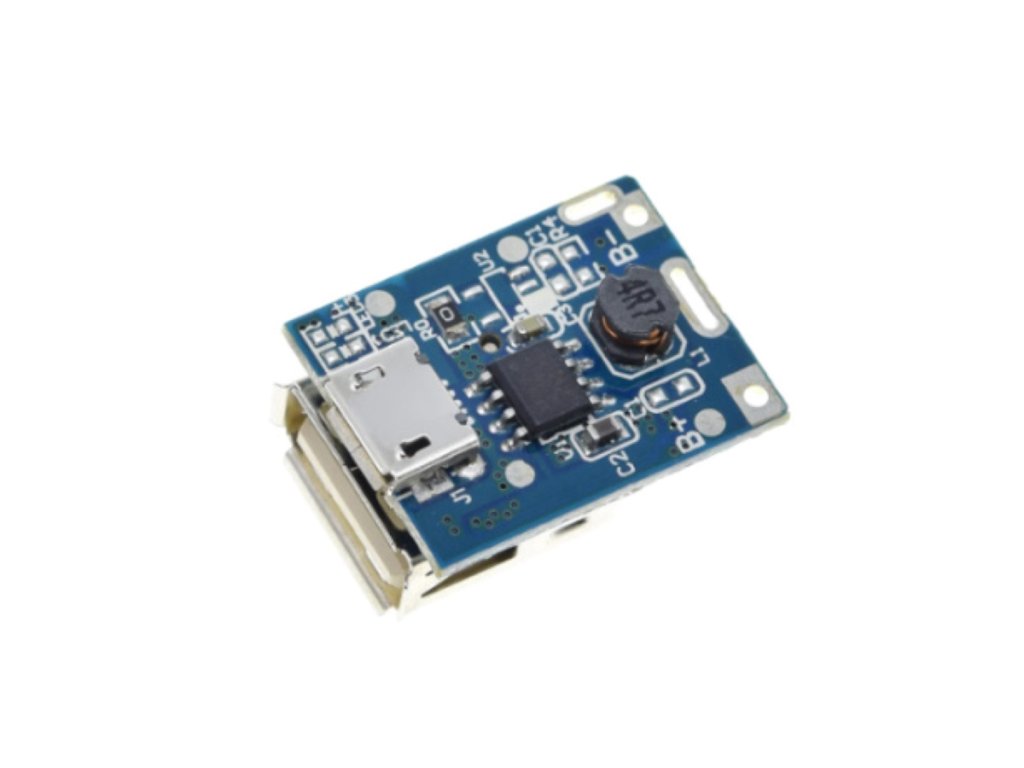

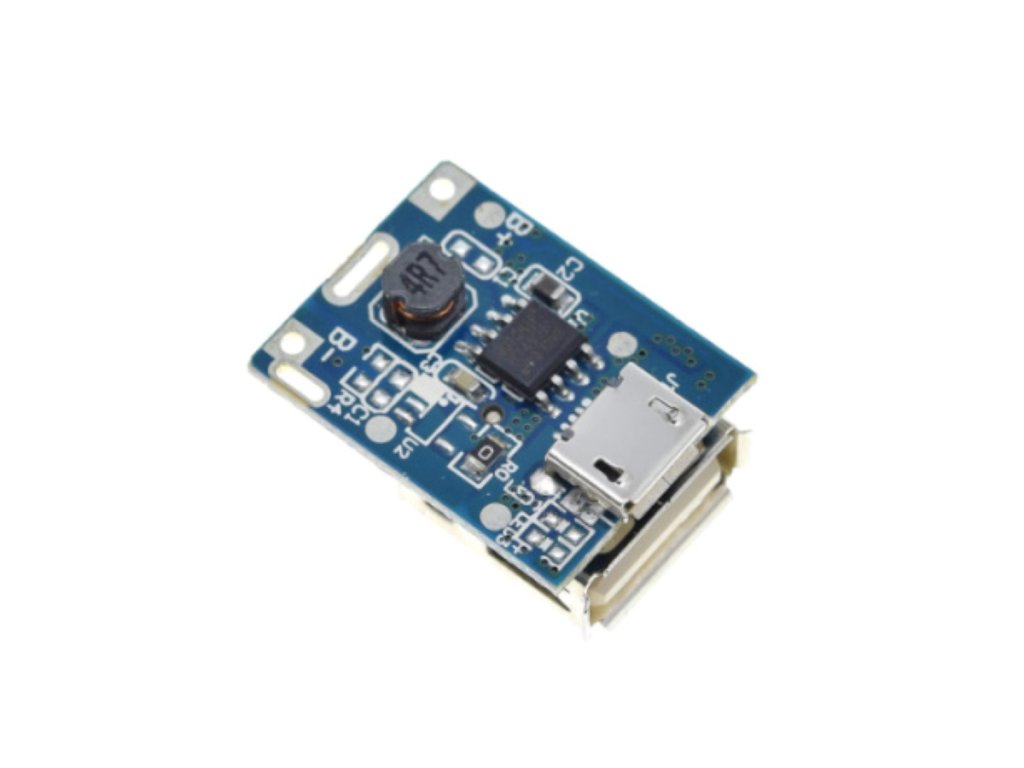

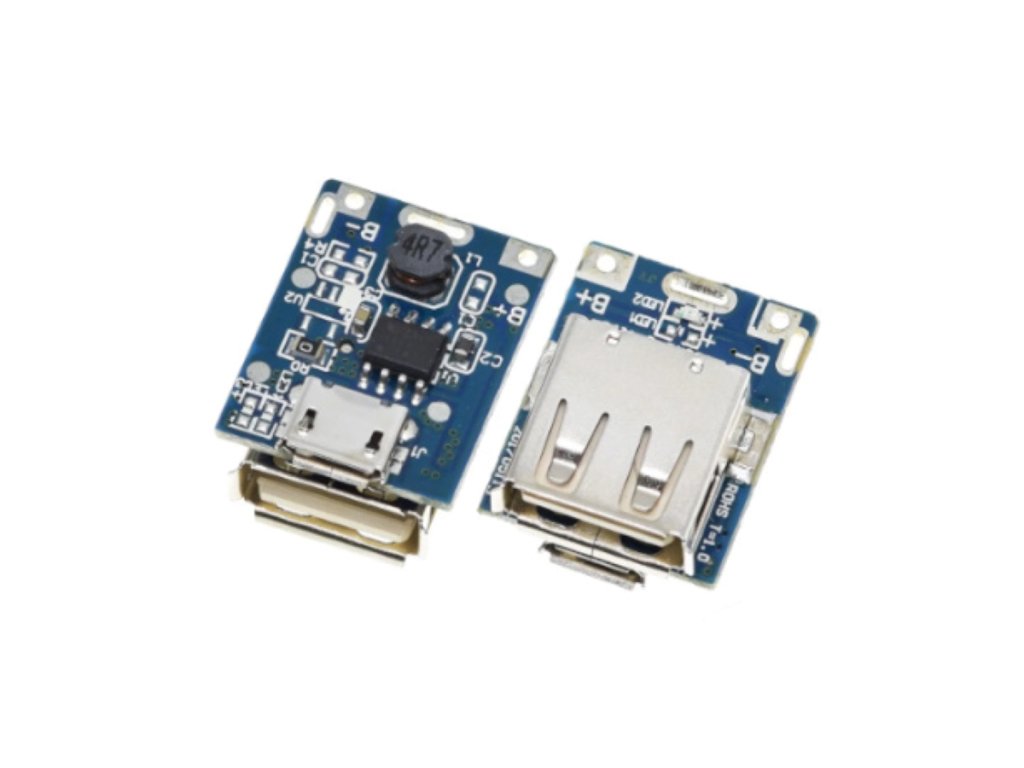

A 134N3P egy 1 cellás Li-ion/LiPo akkumulátorhoz való integrált modul, amely töltőelektronikát, BMS védelmet és 5V/1A boost konvertert tartalmaz. Egyetlen panelen kezeli a töltést, a cellavédelmet (túltöltés, mélykisülés, rövidzárlat) és 5V kimenetet biztosít Arduino, ESP, IoT és powerbank projektekhez.
💡 Miért érdemes ezt a modult választani?
- 🔋 Töltés, BMS és boost egyben Egy modulon töltőelektronika, cellavédelem és 5V-os boost konverter, külön alkatrészek nélkül.
- ⚡ Stabil 5V/1A kimenet Boost konverterrel 5V-os tápot ad Arduino, ESP vagy más mikrokontroller számára.
- 🛡️ Teljes körű cellavédelem Túltöltés, mélykisülés és fordított polaritás elleni automata védelem.
- 📦 Kompakt kialakítás Kis mérete miatt könnyen beépíthető hordozható vagy dobozos projektekbe.
📊 Műszaki adatok
| Termék típusa | Li-ion akkumulátor töltő és BMS modul, boost kimenettel |
|---|---|
| Modell | 134N3P |
| Bemeneti feszültség | 3,7V – 5,5V DC (micro USB vagy forrasztópont) |
| Töltőáram | Max. 1A |
| Kimeneti feszültség | 5V (boost konverterrel) |
| Kimeneti áram | Max. 1A |
| Akkumulátor kisütési leállási feszültsége | 2,9V |
| Kisütési hatékonyság | kb. 85% (3,7V bemenet → 5V/1A kimenetnél) |
| Töltő/BMS vezérlés | Automata, védelem túlmerülés, túltöltés és fordított polaritás ellen |
| Jelzés | LED státuszjelzés (töltés, teljes töltés, hibajelzés – modellspecifikus) |
| Támogatott akkumulátor típus | 1 cellás (3,7V névleges) Li-ion/LiPo |

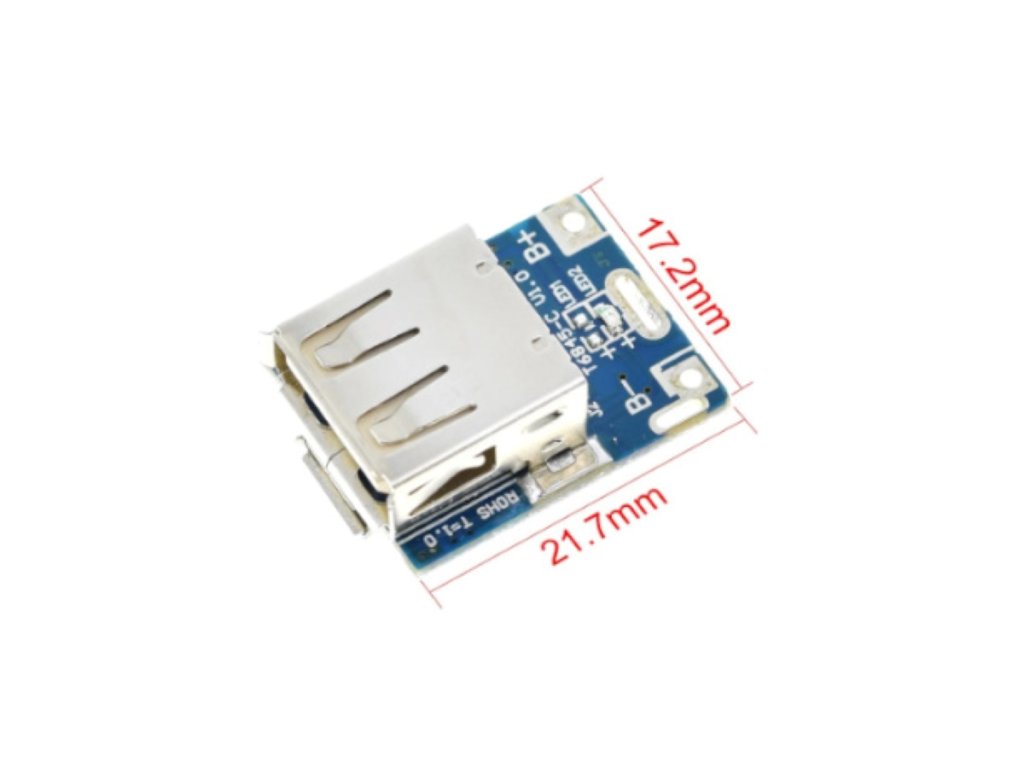

| Méret | Kompakt, hordozható vagy dobozos projektekbe építhető |
🔍 A legfontosabb paraméterek
- 5V/1AKimenet
- 1AMax. töltőáram
- 2,9VKisütési cutoff
- 85%Boost hatékonyság
💡 Mire használható?
- Powerbank és mobil energiaellátás Powerbank, mobil töltő és akkumulátoros LED világítás táplálásához.
- DIY mikrovezérlő-projektek ESP8266/ESP32 és Arduino hordozható energiaellátásához.
- IoT és szenzor alkalmazások IoT szenzorállomás, ébredés/riasztó és akkus vezérlőegység táplálásához.
- Hordozható és smart home eszközök Hordozható műszer, pulzoximéter, intelligens óra/szenzor, smart home mini eszköz és egyszerű backup tápegység.
🛡️ Előnyök és funkciók
- Egy modulban töltés, BMS és boost: Nem kell külön védelmi vagy step-up áramkört építeni.
- Stabil 5V/1A kimenet: Közvetlenül tápot ad Arduino, ESP, érzékelők, LED-ek és apró meghajtók számára.
- Teljes körű cellavédelem: Túltöltés, mélykisülés és rövidzárlat ellen is védi az akkumulátort.
- Gyors töltés: Legfeljebb 1A töltőárammal, tipikus 18650 vagy lapos Li-ion cellákhoz is.
- Kompakt és univerzális: Kis méretű, olcsó, sokféle projektbe beépíthető.
- 85 százalékos boost hatékonyság: Alacsony akkumulátor-töltöttség esetén is hosszabb üzemidőt biztosít.
⚠️ Mire kell figyelni a használat során?
- Kizárólag 1 cellás akkumulátorhoz: A modul kizárólag 3,7V névleges (1 cellás) Li-ion/LiPo akkumulátorhoz való, 2S vagy magasabb cellaszámú akkucsomaghoz nem alkalmas.
- Terhelés korlátja: A kimenet 5V/1A, folyamatosan 1A-nál nagyobb terheléshez jobb hűtés vagy más típusú modul szükséges.
- Mélykisülés elleni védelem: A cellafeszültség 2,9V alá esésekor a BMS lekapcsolja az akkumulátort.
- Hatékonyság és hőtermelés: A boost hatékonyság legfeljebb 85%, nagy áramnál vagy kis feszültségnél gyorsabban nő a hőtermelés.
- Polaritás ellenőrzése: Töltés előtt ellenőrizd az akkumulátor sarkait és polaritását, fordított bekötéssel a modul károsodhat.
- USB kimenet terhelése: A töltő- és BMS-elektronika különálló az USB kimenettől, ügyelj a portok terhelésére.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Akku ± | Akkumulátor csatlakoztatása a megfelelő polaritással |
| microUSB/IN ± | Bemeneti tápellátás (3,7–5,5V DC) csatlakoztatása töltéshez |
| OUT/USB | 5V/1A kimenet a csatlakoztatott eszköz felé |
🧩 Beépítési tippek
- Kompakt beépítés: A modul kis mérete miatt könnyen elfér hordozható vagy dobozos projektekben.
- Rövid, vastag vezetékek: A töltés, a kimenet és az akkumulátor csatlakozásait rövid és vastagabb huzalokkal érdemes szerelni.
❓ Gyakori kérdések (GYIK)
- Miben különbözik a 134N3P modul a TP4056 modultól?A 134N3P töltőn és védelmen felül 5V/1A boost konvertert is tartalmaz – így nem kell külön step-up modul, ha az akkumulátorból 5V-os kimenetet szeretnél.
- Milyen fogyasztók tápellátására alkalmas ez a 134N3P modul 5V kimenetén?Arduino, ESP8266/ESP32, szenzormodulok, kis LED rendszerek és egyéb max. 1A áramfelvételű 5V-os elektronikai egységek.
- Kizárólag 1 cellás akkumulátorhoz való ez a 134N3P töltő-BMS modul?Igen – kizárólag 3,7V névleges (1 cellás) Li-ion vagy LiPo akkumulátorhoz, 2S vagy magasabb pakkhoz nem alkalmas.
