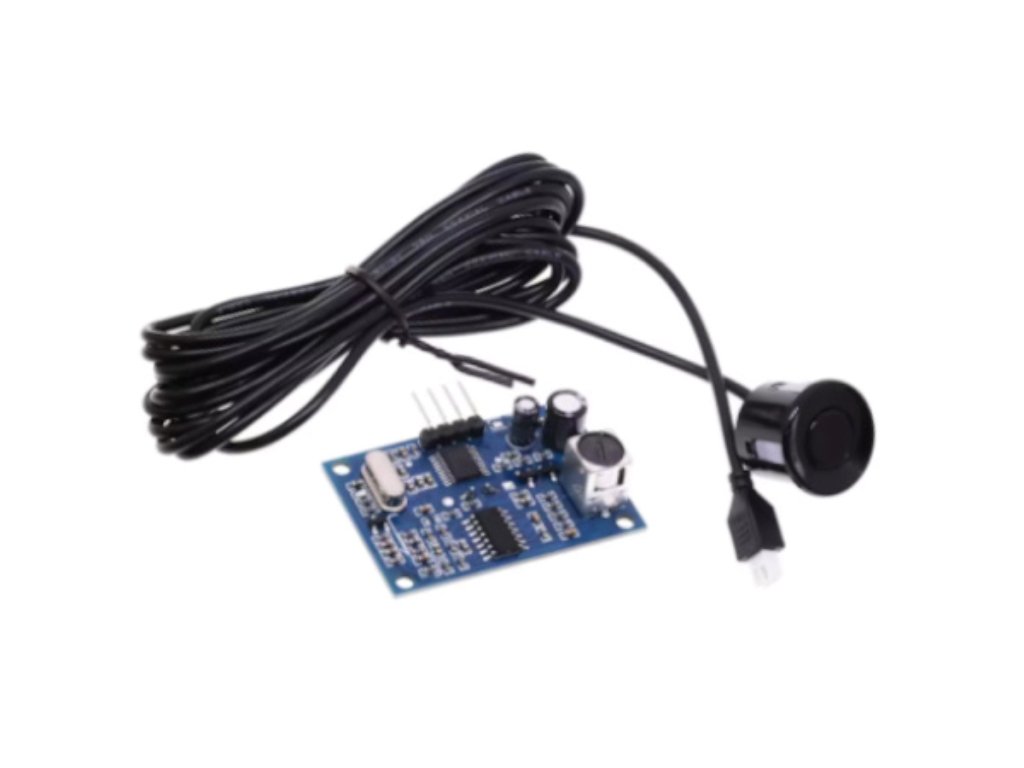

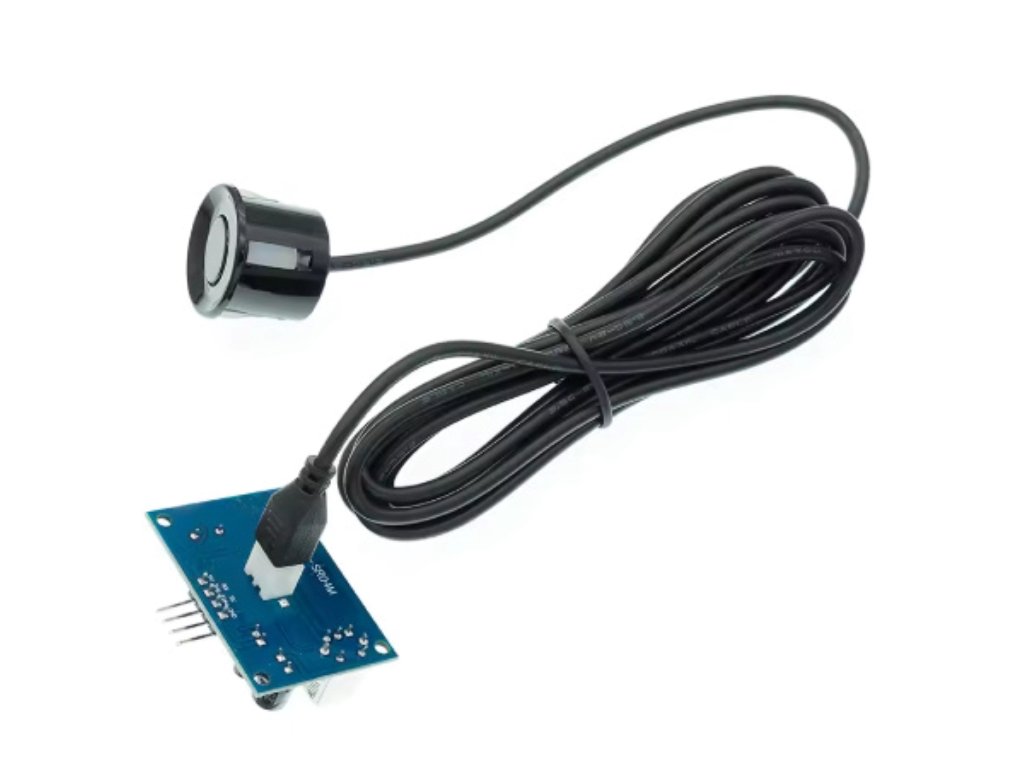

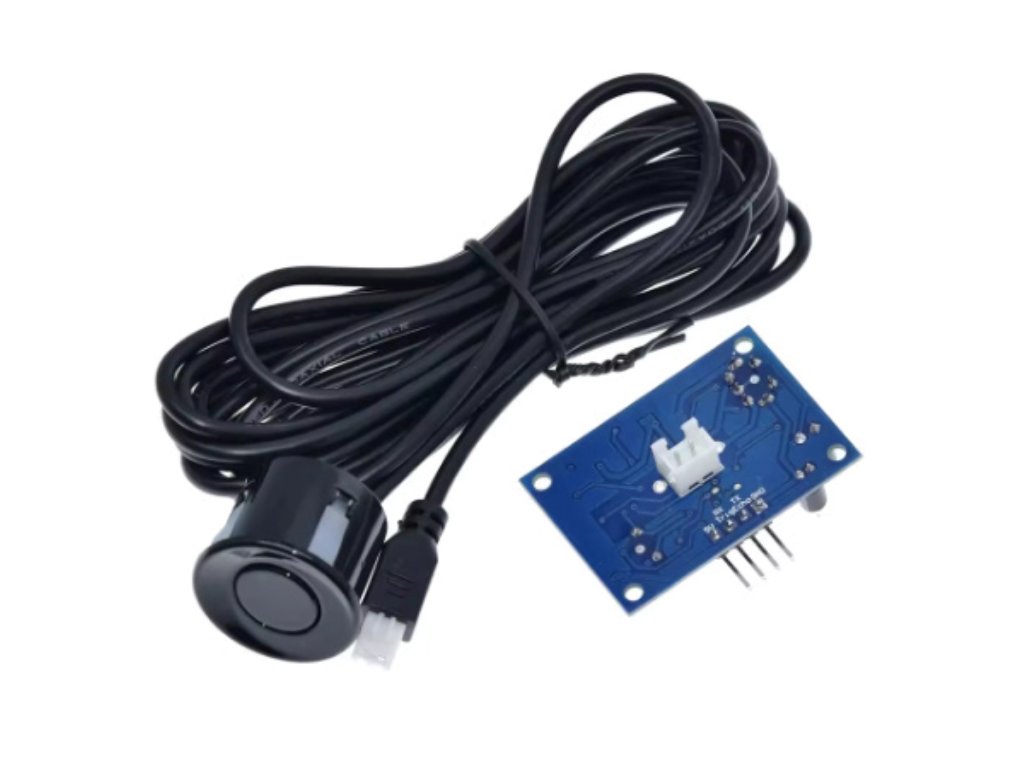

JSN-SR04T vízálló ultrahangos távolságérzékelő modul
- Működési feszültség: 5V
- Mérési tartomány: 25 cm – 450 cm
- Pontosság: ±2 mm
- Érzékelési szög: ~30°
- Vízálló érzékelő fej (de az elektronika nem vízálló!)
JSN-SR04T vízálló ultrahangos távolságérzékelő modul kültérre – 25–450 cm mérési tartomány, 5V DC
A JSN-SR04T vízálló ultrahangos távolságérzékelő modul 25–450 cm mérési tartományban, ±2mm pontossággal, kb. 30°-os érzékelési szöggel és 5V tápfeszültséggel rendelkezik. Vízálló érzékelőfeje nedves, párás és kültéri környezetben is megbízhatóan működik – Arduino, ESP, drón és robotikai projektekhez egyaránt alkalmas.
💡 Miért érdemes ezt a modult választani?
- 💧 Vízálló kivitel Az érzékelőfej vízálló, ezért nedves, esős vagy párás környezetben is megbízhatóan működik.
- 📏 Nagy mérési távolság Akár 450 cm-es távolságban is mér, ami meghaladja a hagyományos HC-SR04 tudását.
- 🎯 Pontos mérés ±2 mm pontossággal határozza meg a tárgyak távolságát.
- 🔧 Széles kompatibilitás Arduino, ESP32, Raspberry Pi és más mikrovezérlőkkel egyaránt használható.
📊 Műszaki adatok
| Termék típusa | Vízálló ultrahangos távolságérzékelő modul |
|---|---|
| Modell | JSN-SR04T |
| Működési feszültség | 5V |
| Mérési tartomány | 25 cm – 450 cm |
| Mérési pontosság | ±2 mm |
| Érzékelési szög | kb. 30° |
| Mérési elv | Trig jelre ultrahanghullámot bocsát ki, majd az Echo lábon méri a visszaverődő jelet, a távolság a hangsebesség és az idő szorzatának fele |
| Érzékelő fej | Teljesen vízálló |
| Elektronika | Nem vízálló, védett helyre telepítendő |
| Kompatibilitás | Arduino, ESP32, Raspberry Pi és más mikrovezérlők |
| Kábel | Hosszabb kivitel, rugalmas telepítéshez |
🔍 A legfontosabb paraméterek
- 5VMűködési feszültség
- 25–450 cmMérési tartomány
- ±2 mmMérési pontosság
- ~30°Érzékelési szög
💡 Mire használható?
- Kültéri távolságmérés Esőben, vizes helyeken, víztározóknál, kerti tavaknál vagy autómosóknál egyaránt használható.
- Automatizált parkolórendszerek Akadályérzékelésre és parkolási segédrendszerekhez, minimális karbantartás mellett.
- Robotika és akadálykerülés Mobil robotok, drónok és automata járművek akadályfelismeréséhez.
- Folyadékszint mérés Akvárium, ciszterna, esővízgyűjtő és egyéb víztartályok szintjének érintésmentes mérésére.
🛡️ Előnyök és funkciók
- Vízálló fej: Kültéri, vizes környezethez kiváló, ahol más érzékelők nem működnek megbízhatóan.
- Hosszabb mérési távolság: Akár 4,5 méterig érzékel, ami meghaladja a hagyományos HC-SR04 tudását.
- Jobb zajszűrés: Vízben, párában és ipari környezetben is stabil működést biztosít.
- Széles kompatibilitás: Arduino, ESP32, Raspberry Pi és más mikrovezérlőkkel egyaránt használható.
- Rugalmas telepítés: A hosszabb kábel révén távolabbi elhelyezés is megoldható.
⚠️ Mire kell figyelni a használat során?
- Minimális mérési távolság: A modul csak 25 cm felett mér megbízhatóan, ennél közelebbi tárgyakra nem alkalmas.
- Az elektronika nem vízálló: Csak az érzékelőfej vízálló, az elektronikát védett, száraz helyre kell telepíteni.
- Szoftverkompatibilitás eltérései: Egyes verziók nem kezelik közvetlenül az Arduino HC-SR04 szoftvert, ezért a megfelelő könyvtárat kell választani.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| Trig | Ultrahangjel kibocsátásának indítása (bemenet) |
| Echo | A visszaverődő jel érzékelése, ebből számítható a távolság (kimenet) |
| Tápellátás | 5V DC működési feszültség |
🧩 Beépítési tippek
- Vízálló fej kültérre: Az érzékelőfej vízálló, ezért kültérre vagy nedves környezetbe is biztonságosan telepíthető.
- Elektronika védelme: Az elektronikát mindig védett, száraz helyre szereld, mert az nem vízálló.
- Rugalmas kábelezés: A hosszabb kábel rugalmas elhelyezést tesz lehetővé, így az elektronika távolabb is elhelyezhető az érzékelőfejtől.
❓ Gyakori kérdések (GYIK)
- Mi a különbség a JSN-SR04T és a hagyományos HC-SR04 ultrahang szenzor között?A JSN-SR04T vízálló érzékelőfejjel, hosszabb (450cm) mérési távolsággal és jobb zajszűréssel rendelkezik – ezért vizes, párás és kültéri körülmények között biztonságosabban alkalmazható.
- Alkalmas-e a JSN-SR04T modul víztározó szintmérésére?Igen, érintésmentes mérési elvének és vízálló fejének köszönhetően akvárium, ciszterna, esővízgyűjtő és folyadéktárolók szintjének mérésére kiválóan alkalmazható.
- Milyen minimális távolságtól mér megbízhatóan ez az ultrahangos modul?A modul 25 cm-es minimális távolságtól mér megbízhatóan – ennél közelebb lévő tárgyakra az érzékelés pontatlan lehet.
