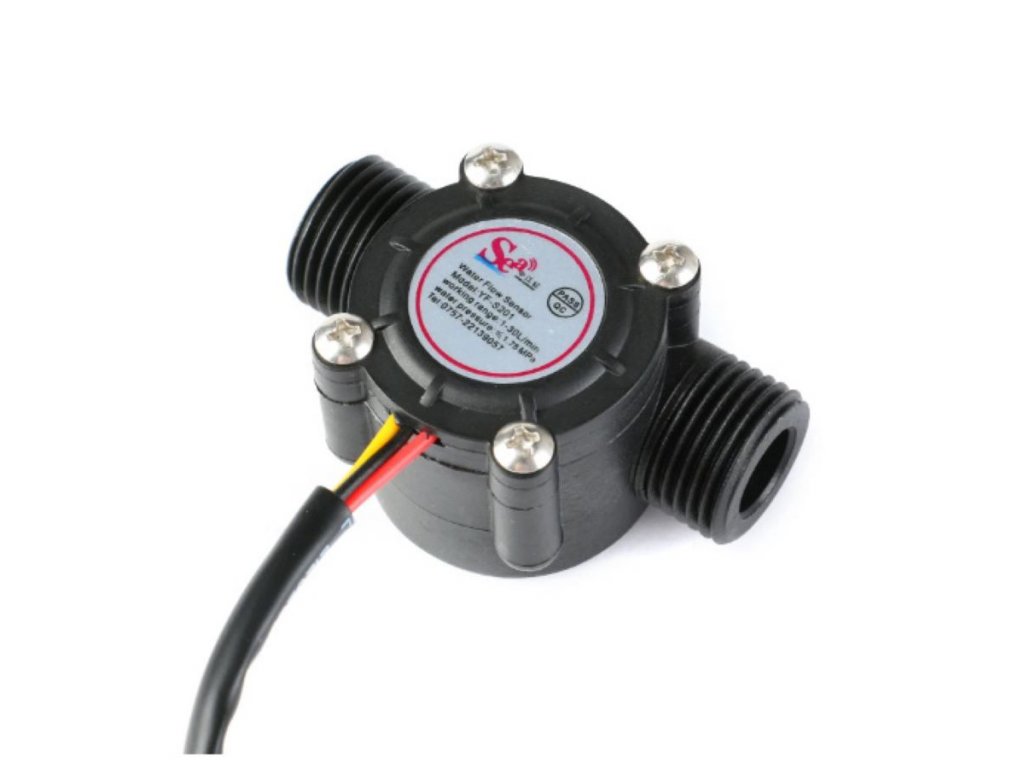

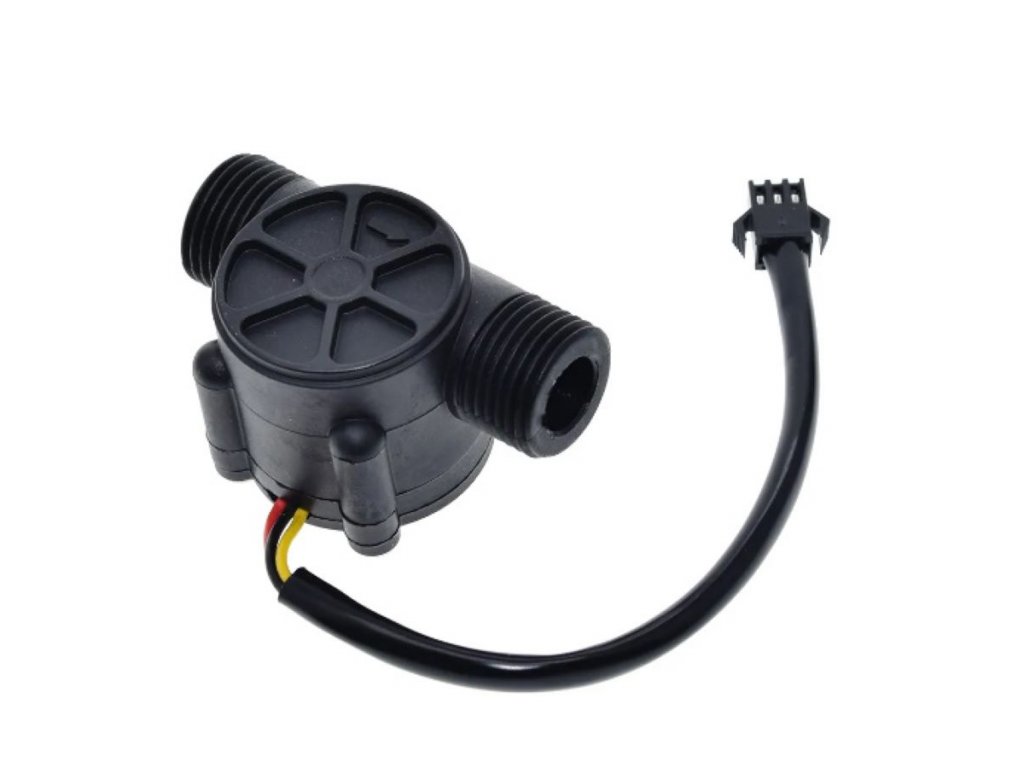

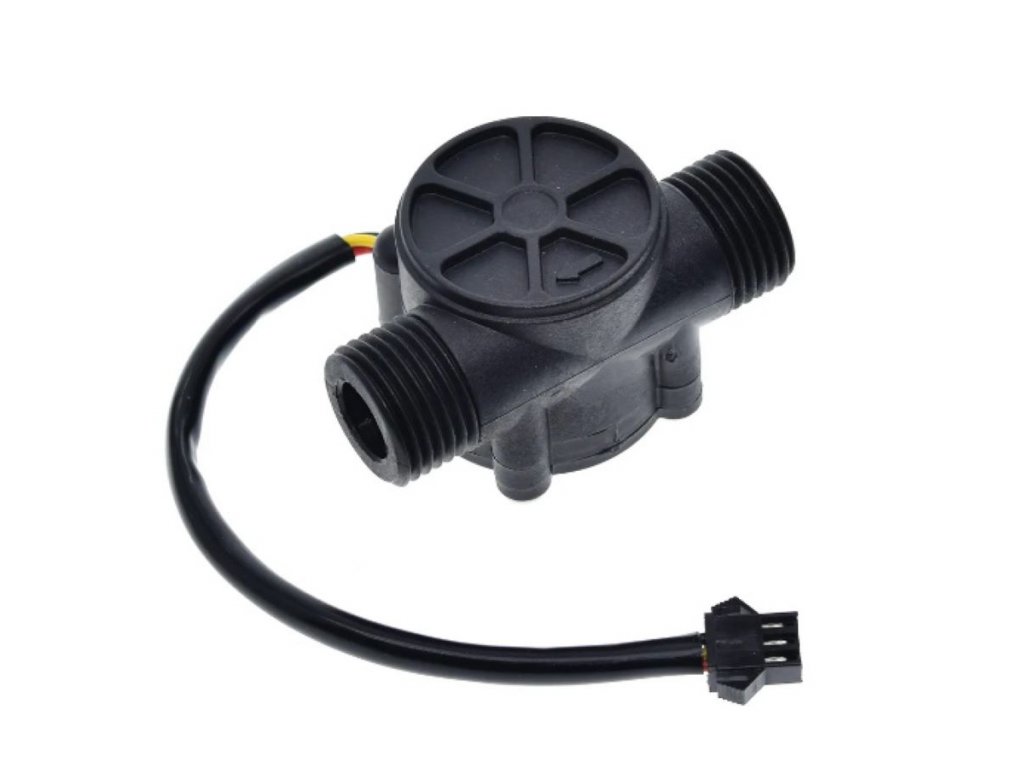

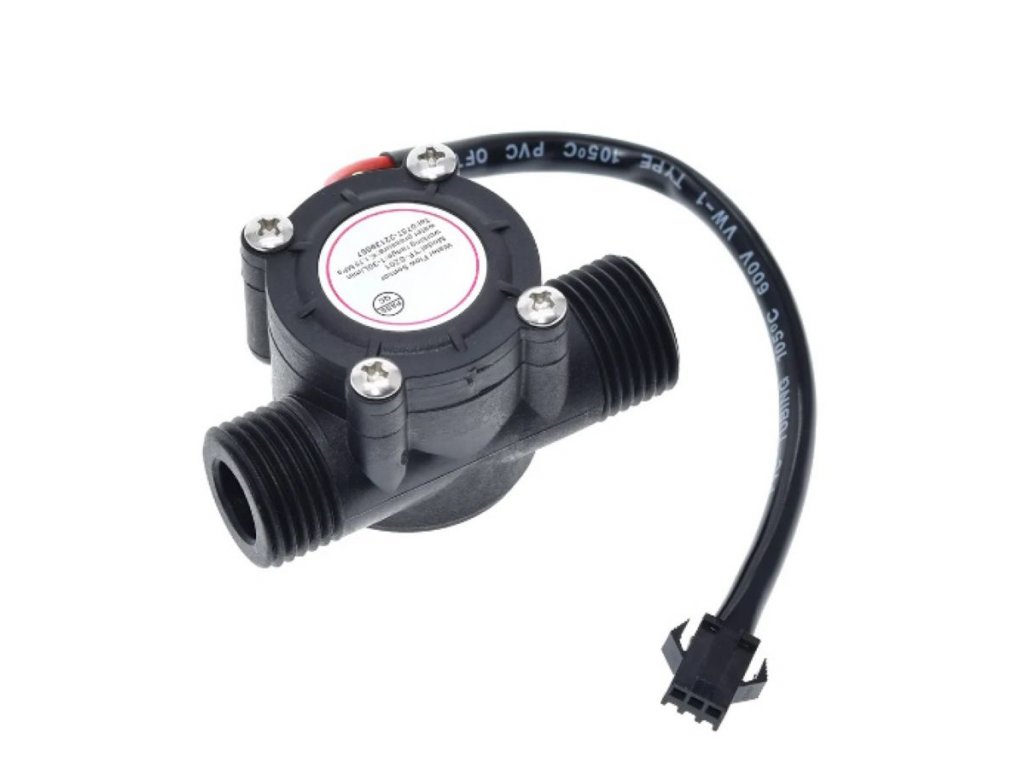

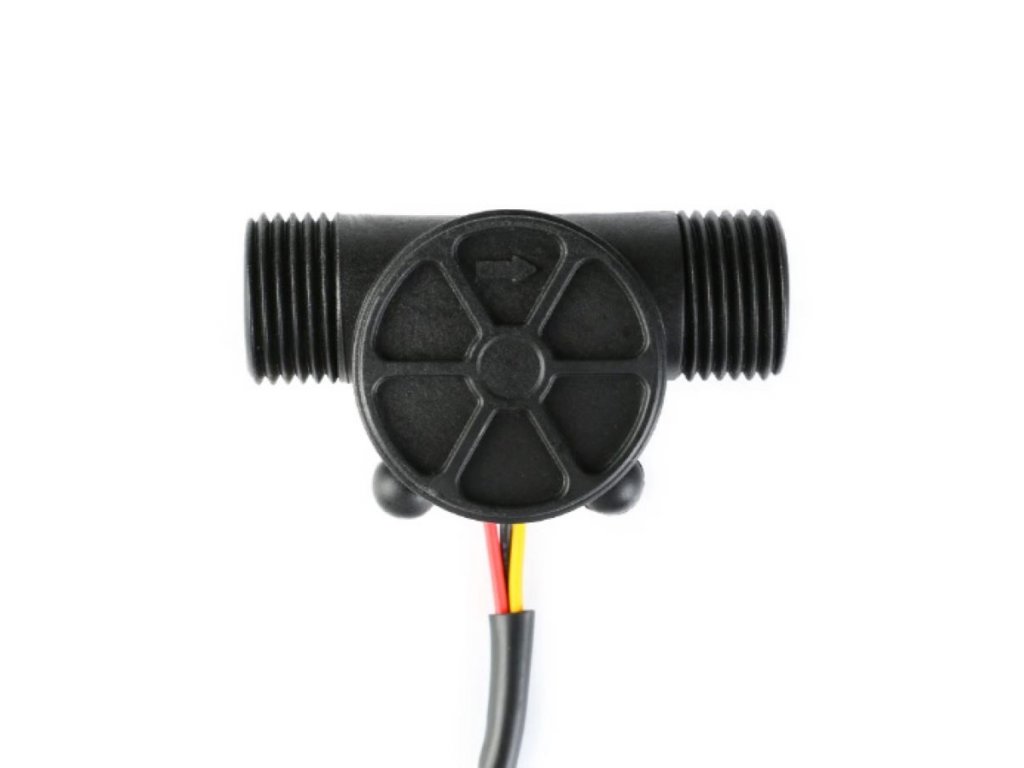

YF-S201 víz átfolyásmérő szenzor mikrokontrollerhez – Hall-effektusos

YF-S201 víz átfolyásmérő szenzor mikrokontrollerhez – Hall-effektusos

💡 Miért érdemes ezt a szenzort választani?

• 🌊 Pontos átfolyásmérés Hall-effektusos digitális szenzor, amely 1–30 l/perc tartományban, ±3% pontossággal méri az átfolyást.
• 🔌 Széles tápfeszültség-tartomány 3,5–24V DC tápfeszültséggel működik, max. 15 mA áramfelvétellel (5V-on).
• 🌡️ Széles hőmérséklet-tartomány –25°C és +80°C között is megbízhatóan üzemel.
• 🛠️ Egyszerű mikrovezérlős illesztés Digitális impulzuskimenete Arduino, ESP és Raspberry Pi alapú rendszerekkel egyszerűen összeköthető.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 1–30 l/percMérési tartomány
• ±3%Pontosság
• 3,5–24V DCTápfeszültség
• 15 mAMax. üzemi áram

💡 Mire használható?

• 💧
  Automatizált öntözés Öntözőrendszerek, víztakarékos megoldások, folyadékszint-vezérlések és távfelügyeleti vízmonitor áramkörök érzékelőjeként.
• 🏭
  Ipari és háztartási vízellenőrzés Vízigény- vagy szivárgás-ellenőrző rendszerekben valós idejű átfolyásméréshez.
• 🔧
  DIY és mikrovezérlős projektek Arduino, ESP vagy Raspberry Pi alapú áramlásfigyeléshez, folyadék adagolás vagy fogyasztás nyomon követésére.
• 🏠
  Okos otthon integráció Napelemes, esővíz- vagy tank menedzsment rendszerekkel integrálva vízforgalom automatikus naplózásához.

🛡️ Előnyök és funkciók

• Egyszerű mikrovezérlős illesztés: Arduino könyvtárak is támogatják, így gyorsan integrálható saját projektekbe.
• Energiatakarékos működés: Széles tápfeszültség-tartomány és nagyon kis áramfelvétel jellemzi, ami hosszú élettartamot eredményez.
• Kompakt kialakítás: Az 1/2″ menetes csatlakozás miatt sok szabvány csővezetékbe könnyen beépíthető.
• Költséghatékony megoldás: Egyszerű és olcsó folyadékáramlás-ellenőrzést tesz lehetővé.

⚠️ Mire kell figyelni a használat során?

• Nem precíziós labor érzékelő: A ±3%-os pontosság gyári adat, komolyabb alkalmazásnál célszerű kalibrálni.
• Kalibráció szükségessége: Különböző nyomás- és folyadéktípusnál a tényleges impulzus/liter arány eltérhet a megadott értéktől.
• Nedvesség nem probléma: Az érzékelőt víztől nem kell védeni, mivel Hall-effektusos, száraz kialakítású.
• Kód feltöltése szükséges: A szenzor csak tanítás után (pl. Arduino kód feltöltése) kezd helyesen mérni.
• Nyomás és hőmérséklet betartása: A maximális nyomás és hőmérséklet túllépése az érzékelő gyors elhasználódását okozza.

🔧 Használatba vétel

• Beépítés a csővezetékbe: Csatlakoztasd a szenzort az 1/2″ menetes csatlakozással a vízvezetékbe.
• Kód feltöltése: Tölts fel megfelelő mérési kódot a mikrovezérlőre (pl. Arduino), mielőtt használatba veszed a szenzort.
• Kalibrálás: Kalibráld az érzékelőt a használt folyadékhoz és nyomáshoz, mivel a tényleges impulzus/liter arány eltérhet a gyári adattól.

🧩 Beépítési tippek

• Szabványos csővezeték: Az 1/2″ menetes csatlakozás sok szabvány csőbe egyszerűen beépíthető.
• Kábelhossz figyelembevétele: A kb. 15 cm-es kábelhosszal számolj a mikrovezérlőhöz történő bekötésnél.
• Nedvesség nem akadály: A száraz, Hall-effektusos kialakítás miatt a szenzor közvetlenül a folyadékáramlásban is elhelyezhető.

❓ Gyakori kérdések (GYIK)

• Hogyan számítható az átfolyási sebesség a YF-S201 szenzor impulzusaiból?
  A szenzor tipikusan ~2,25 ml/impulzust ad, az impulzusok másodpercenkénti számlálásával és kalibrált szorzóval l/perc értékké alakítható a mért adat.
• Milyen csőmérethez való a YF-S201 átfolyásmérő szenzor?
  A szenzor 1/2″ (G1/2) menetes csövekhez illik, amelynek belső átmérője kb. 20 mm – standard öntöző- és vízvezetékrendszerekbe könnyen beépíthető.
• Pontos-e a YF-S201 szenzor különböző folyadékoknál?
  A gyári ±3%-os pontosság vízre vonatkozik, más folyadéktípusnál és eltérő nyomáson újrakalibrálás ajánlott a pontos méréshez.
