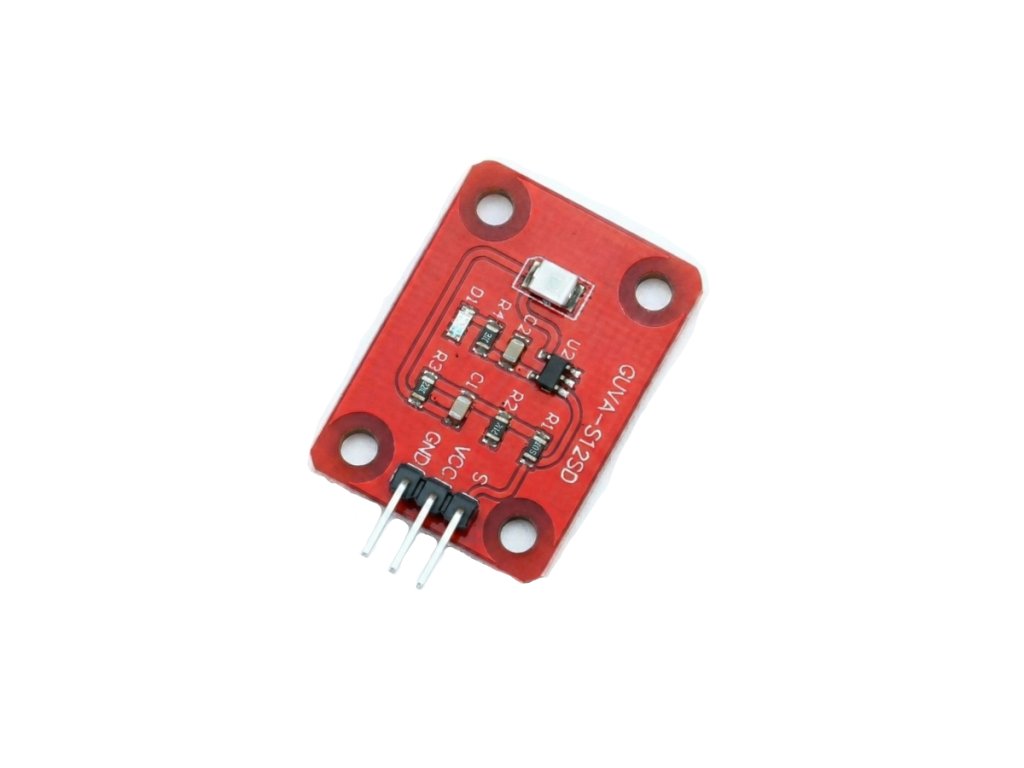

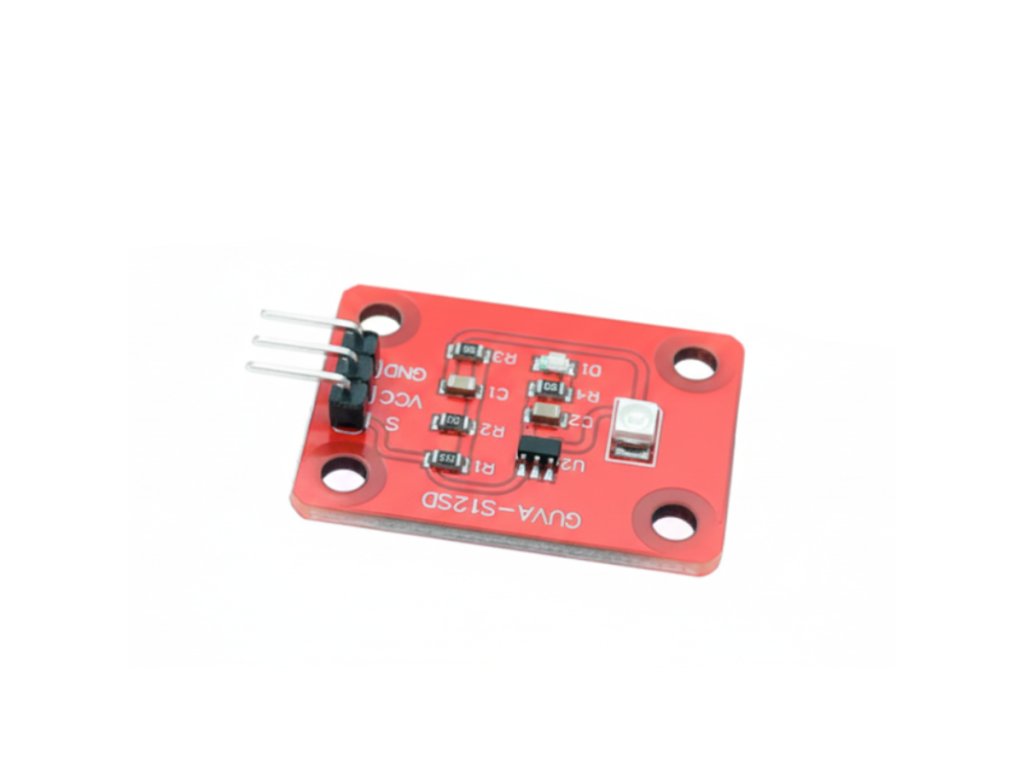

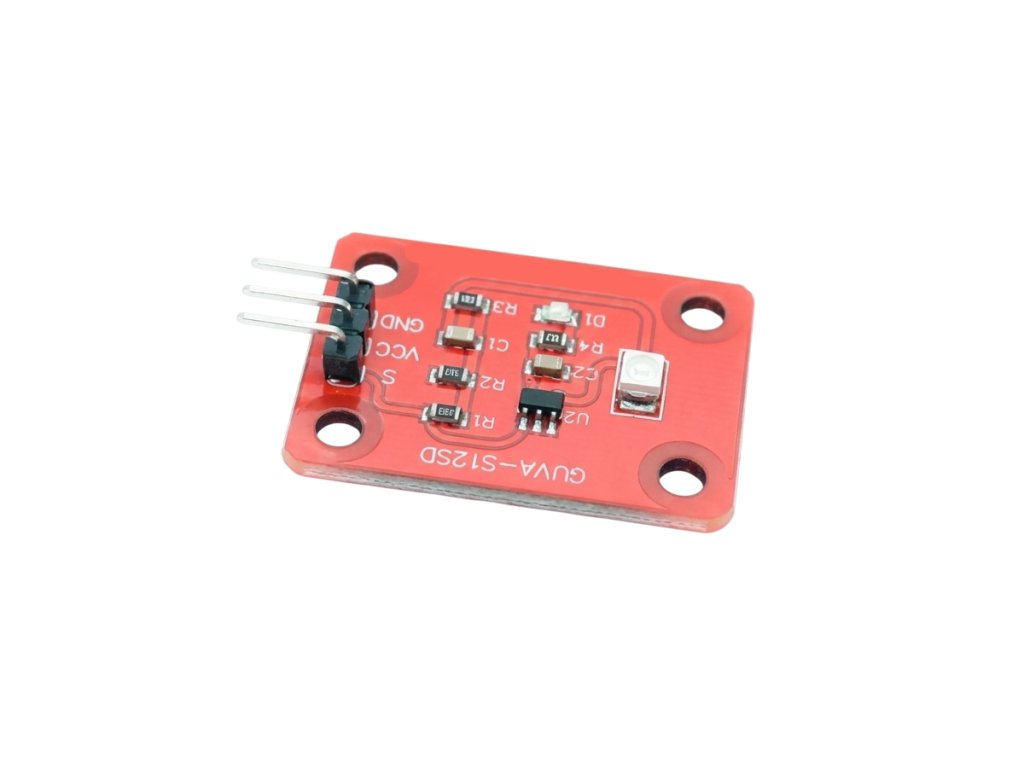

GUVA-S12SD UV-index mérő szenzor modul analóg kimenettel
- Termék típusa: UV-index mérő szenzor modul
- Modell: GUVA-S12SD
- Mérési tartomány: 240 – 370 nm (UVA + UVB)
- Tápfeszültség: DC 3.3V – 5V
GUVA-S12SD UV-index mérő szenzor modul analóg kimenettel
A GUVA-S12SD kompakt, nagy érzékenységű UV-szenzor modul UVA és UVB tartományban (240–370nm) mér, analóg feszültségkimeneten, 3,3–5V DC tápfeszültséggel, 34×22 mm méretben. Napfény UV-indexének figyeléséhez, UV-fertőtlenítők ellenőrzéséhez és Arduino / IoT projektekhez kiválóan alkalmas.
💡 Miért érdemes ezt a modult választani?
- 📟 Egyszerű analóg kiolvasás Analóg kimenetet ad, amely közvetlenül mikrokontroller ADC bemenetére köthető.
- 🎓 Kezdőbarát használat Nem igényel speciális könyvtárat, így Arduino és ESP32 rendszerekben is egyszerűen kiolvasható.
- 🌞 Széles UV spektrum UVA és UVB tartományban egyaránt érzékel, 240–370 nm hullámhossz-tartományban.
- 🔌 Széleskörű kompatibilitás Arduino, ESP32 és Raspberry Pi rendszerekkel egyaránt használható.
📊 Műszaki adatok
| Termék típusa | UV-index mérő szenzor modul |
|---|---|
| Modell | GUVA-S12SD |
| Mérési tartomány | 240–370 nm (UVA + UVB) |
| Kimeneti jel | analóg feszültség |
| Tápfeszültség | DC 3.3V – 5V |
| Érzékeny terület | 0.076 mm² |
| Fotóáram (UVA alatt) | 101–125 nA - 1 mW/cm² |
| Méret | 34 × 22 mm |
| Tömeg | ~2.6 g |
| Kialakítás | kompakt, alacsony fogyasztású modul |
🔍 A legfontosabb paraméterek
- 240–370 nmMérési tartomány
- 3.3–5V DCTápfeszültség
- 34×22 mmMéret
- ~2.6 gTömeg
💡 Mire használható?
- UV-index mérés Napfény UV-sugárzásának mérésére hordozható eszközökben.
- Időjárás-állomások Környezeti UV-sugárzás folyamatos monitorozásához.
- UV-fertőtlenítő rendszerek felügyelete UV-lámpák és fertőtlenítő berendezések ellenőrzésére.
- DIY és oktatási projektek Arduino, ESP32 és Raspberry Pi alapú kísérletekhez és kutatási célokra.
🛡️ Előnyök és funkciók
- Arányos analóg kimenet A kimeneti feszültség arányos az UV-sugárzás erősségével, így a mérés szoftveresen könnyen skálázható.
- Kis méret, alacsony fogyasztás Kompakt, 34×22 mm-es kialakítás, mindössze ~2.6 g tömeggel.
- UV-alapú lángérzékelés A modul UV-érzékenysége miatt lángérzékelési célra is alkalmazható.
- 3.3V és 5V kompatibilitás DC 3.3–5V tápfeszültségről is működtethető, így különböző rendszerekbe illeszthető.
- Széles UV spektrum lefedettség A 240–370 nm-es tartomány mind az UVA, mind az UVB sugárzást lefedi.
⚠️ Mire kell figyelni a használat során?
- Analóg kimenet A szenzor analóg jelet ad, ezért ADC bemenettel rendelkező mikrokontroller szükséges a kiolvasáshoz.
- Kültéri használat Szabadtéri alkalmazásnál UV-álló burkolat ajánlott a szenzor védelmére.
- Kalibráció szükséges A pontos UV-index számításához kalibráció javasolt.
- Ne keverd össze más szenzorral A modul kifejezetten UV-sugárzásra érzékeny, nem alkalmas IR vagy látható fény érzékelésére.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| GND | Föld (GND) |
| VCC | Tápfeszültség (3.3V vagy 5V) |
| SIG / OUT | Analóg kimenet → mikrokontroller analóg bemenete (pl. A0) |
❓ Gyakori kérdések (GYIK)
- Milyen UV tartományban érzékel a GUVA-S12SD szenzor modul?A szenzor 240–370nm közötti hullámhosszon érzékel, amely lefedi az UVA és UVB sugárzás tartományát – az emberi egészségre leginkább hatással lévő UV spektrumot.
- Milyen típusú kimenetet ad a GUVA-S12SD UV szenzor?A modul analóg feszültségkimenetet ad, amelynek értéke arányos az UV-sugárzás intenzitásával – Arduino ADC bemenetén egyszerűen kiolvasható.
- Szükséges-e kalibrálás a GUVA-S12SD szenzor pontos UV-index számításához?Igen, a kimeneti feszültségből pontos UV-index értékre való átváltáshoz kalibrálás és szoftveres skálázás szükséges.
