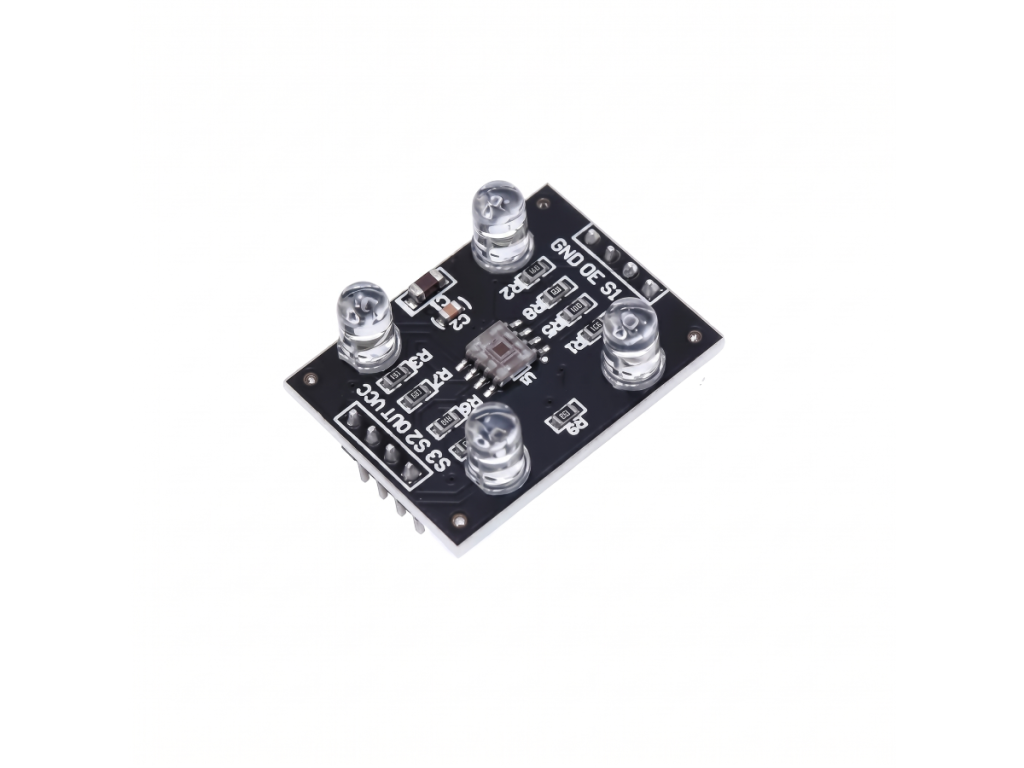

TCS230 Színérzékelő szenzor - Színfelismerő modul
- Szenzor chip: TCS230
- Tápfeszültség: 3–5V DC
- Mérhető színek: Piros, zöld, kék, átfogó fény (szűrőválasztható)
TCS230 színérzékelő szenzor modul – 3–5V, fehér LED, Arduino-kompatibilis
A TCS230 színérzékelő modul egy kompakt, 3–5V-os tápellátású érzékelő, amely fény színét frekvenciajelre alakítva adja át a mikrovezérlőnek. A TCS230 továbbfejlesztett változataként jobb zajelnyomást és megbízhatóbb mérést kínál; integrált fehér LED-jei saját megvilágítást biztosítanak, így arduino-s és egyéb mikrovezérlős projektekbe – robotokba, szín szerinti szortírozógépekbe, ipari QC-berendezésekbe – könnyen és pontosan beépíthető.
💡 Miért érdemes ezt választani?
- 🎨 Pontos színdetektálás A TCS230 chip fényintenzitást frekvenciává alakít, lehetővé téve piros, zöld, kék és átfogó fényerő mérését.

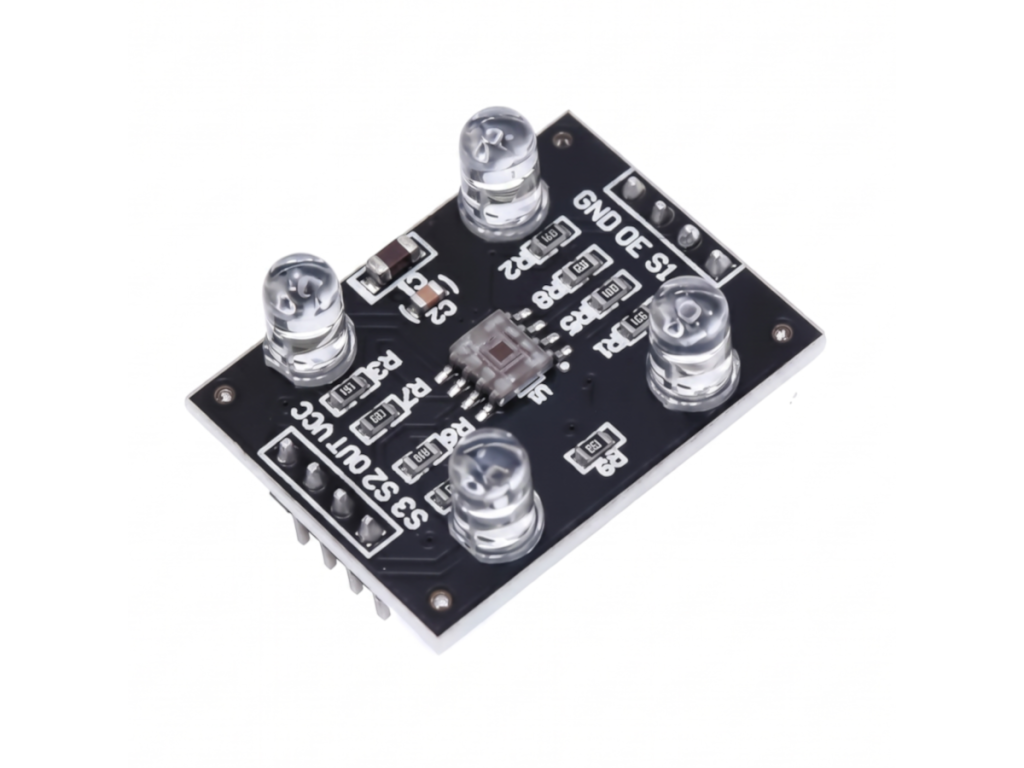

- 💡 Beépített fehér LED-ek A négy sarokba integrált fehér LED egyenletes megvilágítást biztosít, külső fényforrás nélkül is.
- 🛡️ Fényinterferencia-ellenállás A tervezés csökkenti a környezeti fény zavaró hatását, megbízhatóbb mérést biztosítva.
- ⚡ 3–5V kompatibilis 3,3V-os és 5V-os mikrovezérlőkhöz (Arduino, Raspberry Pi, STM32 stb.) egyaránt illeszthető.
📊 Műszaki adatok
| Szenzor chip | TCS230 |
|---|---|
| Tápfeszültség | 3–5V DC |
| Kimenet típusa | Frekvencia-kimenet (négyszögjel) |
| Mérhető színek | Piros, zöld, kék, átfogó fény (szűrőválasztható) |
| Megvilágítás | 4× beépített fehér LED |

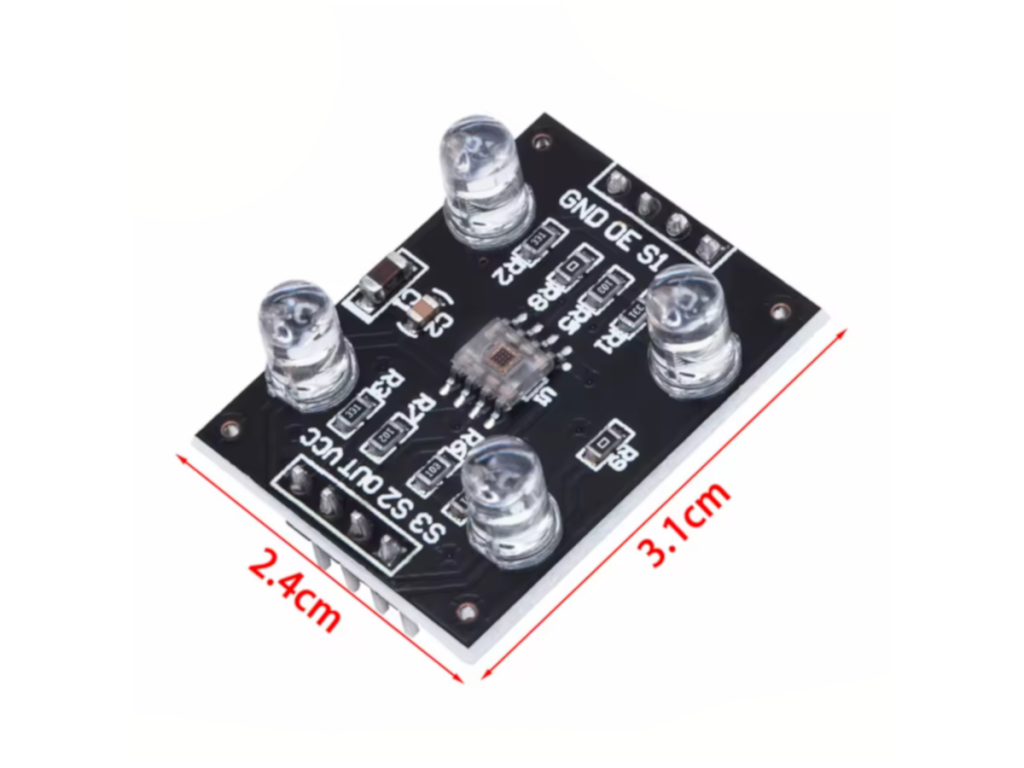

| PCB méret | 33 × 25 mm |
| Csatlakozó | Tűsoros (0,1"/2,54 mm raszter) |
| Kompatibilitás | Arduino, Raspberry Pi, STM32, ESP32 és más mikrovezérlők |
🔍 A legfontosabb paraméterek
- 3–5VTápfeszültség
- 33×25 mmPCB méret
- TCS3200Szenzor chip
- 4× LEDBeépített megvilágítás
💡 Mire használható?
-
Robotika és vonalkövető autók Szín szerinti döntési logika megvalósítása autonóm robotokban és pályakövető járművekben.
-
Ipari minőség-ellenőrzés Termékek szín szerinti szortírozása és eltérések automatikus detektálása gyártósoron.
-
Szín-azonosítási projektek Arduino vagy más mikrovezérlős kísérleti projektekhez, ahol a program döntéseket hoz a detektált szín alapján.
-
Intelligens LED-vezérlés Mért szín alapján automatikusan állítja be RGB LED-ek vagy szalagok megvilágítási színét.

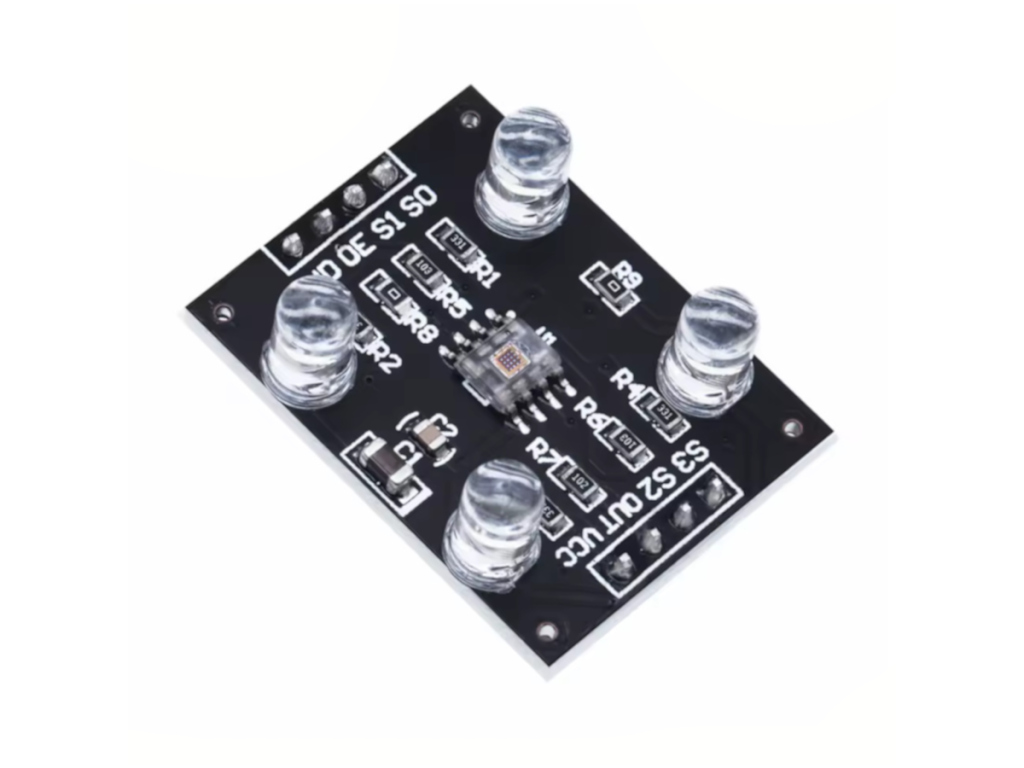

🔌 Bekötés / lábkiosztás
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3–5V DC) |
| GND | Negatív tápvonal / föld |
| OE | Output Enable – kimenet engedélyezése (aktív alacsony) |
| S0, S1 | Frekvenciaskálázás beállítása (2 bites, pl. 2%, 20%, 100%) |
| S2, S3 | Fotodióda szűrő kiválasztása (piros / zöld / kék / szűrő nélkül) |
| OUT | Frekvencia-kimenet a mikrovezérlő felé (négyszögjel) |
⚠️ Mire kell figyelni?
-
Tápfeszültség: Csak 3–5V-ot használj; ennél magasabb feszültség tönkreteheti a chipet.
-
Mérési távolság: A legjobb eredményhez a szenzort kb. 1–10 mm-re tartsd a mérendő felülettől; túl nagy távolságnál a mérés pontatlanná válik.
-
Környezeti fény: Erős, változó külső fény ronthatja a pontosságot; ha lehetséges, árnyékold be a mérési területet.
-
Frekvenciaskálázás: Az S0/S1 lábak helyes beállítása szükséges; 0%-os skálán (mindkettő LOW) a kimenet le van tiltva.
-
Fém felület: Erősen tükröző vagy fekete felületek mérésekor a LED visszaverődése torzíthatja az értéket – kalibrálj referenciamintával.
❓ Gyakori kérdések (GYIK)
-
🎨 Mit mér pontosan a TCS230 szenzor modul?A TCS230 a beérkező fény piros, zöld és kék összetevőjének intenzitását méri, és mindegyiket frekvenciajelként adja ki. Ebből a mikrovezérlő kiszámítja a szín RGB-értékét.
-
⚡ Köthető közvetlenül 5V-os Arduinóra a TCS230 modul?Igen, a modul 3–5V-os tápellátással működik, így 5V-os Arduino boardokra közvetlenül ráköthetö. 3,3V-os rendszerekhez (pl. Raspberry Pi GPIO) szintén kompatibilis.
-
💡 Szükséges külső fényforrás a méréshez?Nem, a modulon 4 db beépített fehér LED gondoskodik a megvilágításról. Ezek az OE lábon keresztül vezérelhetők, így sötét környezetben is megbízhatóan működik.
-
📏 Mekkora távolságból érzékel megbízhatóan a modul?Általában 1–10 mm-es mérési távolság ajánlott a legjobb pontossághoz. Nagyobb távolságnál a visszavert fény gyengül, és a mérési eredmény pontatlanabbá válik.
-
🖥️ Használható Raspberry Pi-val vagy ESP32-vel is?Igen, a modul 3,3V-os és 5V-os rendszerekkel egyaránt kompatibilis, így Raspberry Pi, ESP32, STM32 és más mikrovezérlős platformokkal is működik, amennyiben a GPIO frekvencia-bemenetet tud kezelni.
