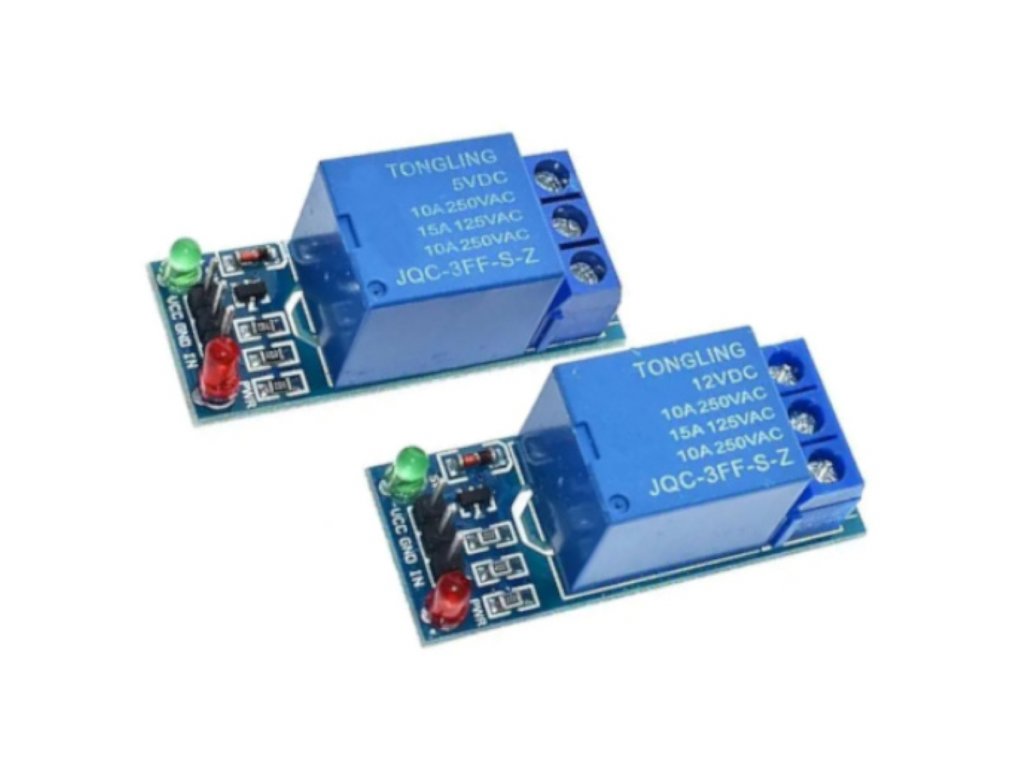

Relé modul 5V / 12V
- Maximális terhelés: AC 250V/10A, DC 30V/10A
- Áram: 5mA
- Üzemi feszültség: 5V / 12V
- Modul mérete: 50 x 26 x 18,5 mm
- Négy rögzítőcsavar furat átmérő 3,1 mm

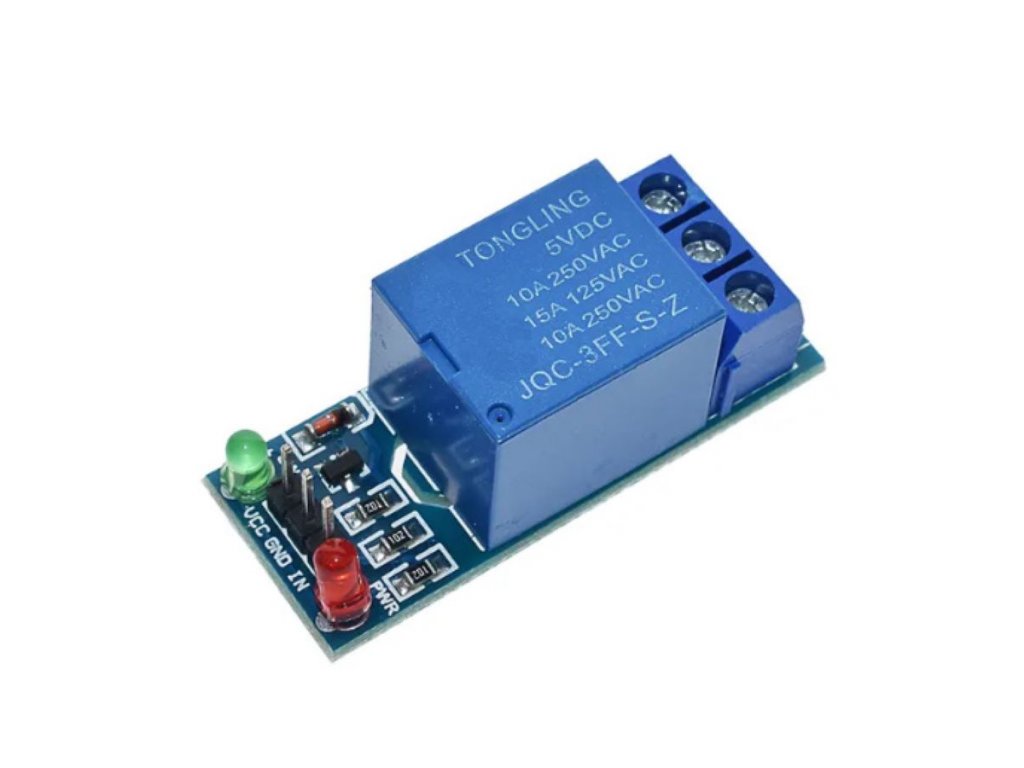

5V
Raktáron
(61 db)
| 254/5V
545 Ft
429 Ft
ÁFA nélkül

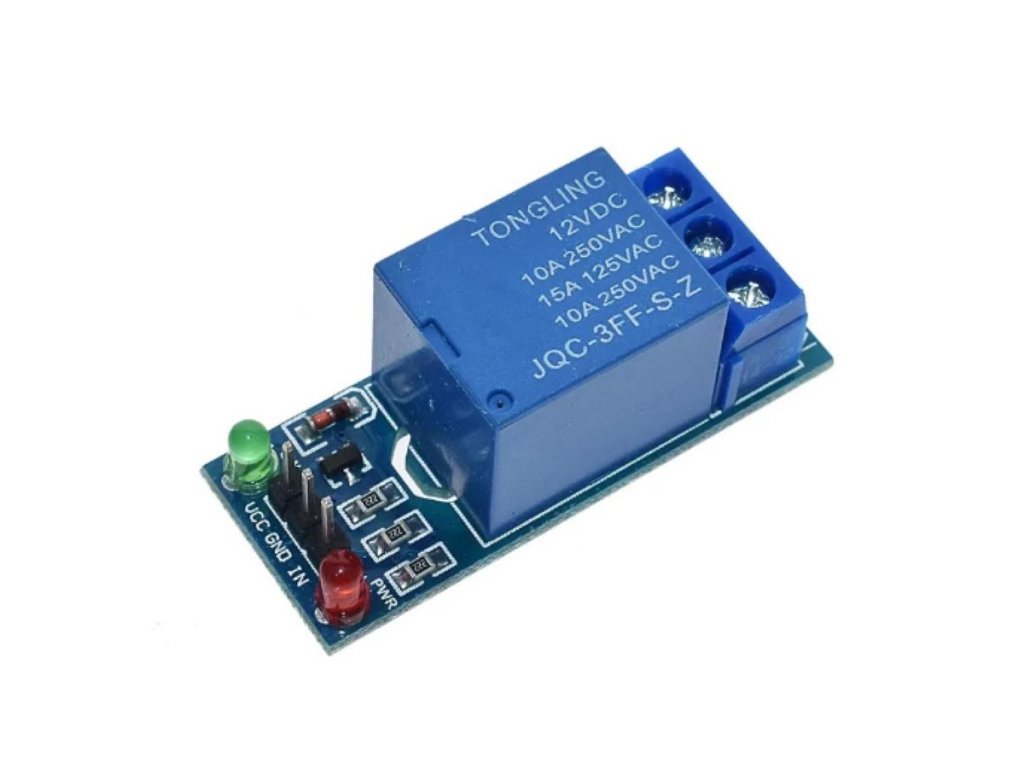

12V
Raktáron
(50 db)
| 254/12V
545 Ft
429 Ft
ÁFA nélkül
Relé modul 5V / 12V – optocsatolós kapcsolóegység Arduino, ESP és Raspberry vezérléshez, AC 250V/10A és DC 30V/10A kapcsolási teljesítménnyel
Optocsatolós relé modul 5V vagy 12V tápfeszültséggel, AC 250V/10A és DC 30V/10A kapcsolási képességgel. Mindössze 5mA vezérlőárammal indul, így közvetlenül Arduino, ESP vagy Raspberry GPIO lábról vezérelhető. Mérete 50×26×18,5 mm, NO/NC/COM kimenetekkel.
💡 Miért érdemes ezt a modult választani?
- 🔌 Optocsatolós leválasztás Teljes galvanikus leválasztás biztosítja a vezérlő és a kapcsolt áramkör közötti biztonságos működést.
- 🧠 Mikrovezérlőkkel kompatibilis Mindössze 5mA vezérlőárammal indítható, közvetlenül Arduino, ESP vagy Raspberry GPIO lábról vezérelhető.
- ⚡ Nagy terhelés kapcsolása AC 250V/10A és DC 30V/10A terhelésig alkalmas nagyfeszültségű vagy nagyáramú fogyasztók kapcsolására.
- 📐 Kompakt méret 50×26×18,5 mm-es kivitel, 3,1 mm-es rögzítőfurattal egyszerűen beépíthető.
📊 Műszaki adatok
| Termék típusa | Relé modul |
|---|---|
| Üzemi feszültség | 5V / 12V DC (verziótól függően) |
| Vezérlőáram | 5mA |
| Max. kapcsolható terhelés (AC) | 250V AC / 10A |
| Max. kapcsolható terhelés (DC) | 30V DC / 10A |
| Méret | 50 × 26 × 18,5 mm |
| Rögzítőfurat átmérője | 3,1 mm |
| Kimenetek | NO (normally open), NC (normally closed), COM (közös) |
| Leválasztás | Optocsatolós galvanikus leválasztás |
| Állapotjelzés | LED visszajelző |
| Kompatibilitás | Arduino, ESP, Raspberry és más mikrovezérlők |
🔍 A legfontosabb paraméterek
- 5V / 12V DCTápfeszültség
- 250V/10AMax. AC terhelés
- 30V/10AMax. DC terhelés
- 5mAVezérlőáram
💡 Mire használható?
- Nagyfeszültségű fogyasztók kapcsolása 230V-os vagy nagyobb DC/AC fogyasztók, motorok, világítás, szivattyúk, fűtésszabályzó vagy smart home eszközök automatikus kapcsolásához.
- Automatizált vezérlés Mikrokontrollerrel vezérelt távkapcsolók, időzítők, távoli be/ki kapcsolás, relévezérelt védelmi és riasztóáramkörök automatizálásához.
- Oktatás és hobbi projektek Oktatási, bemutató vagy hobbi labor projektekben nagyfeszültségű áramkörök leválasztásához.
- Biztonságos leválasztott kapcsolás Optocsatolón keresztül leválasztott áramkörök védett kapcsolásához.
🛡️ Előnyök és funkciók
- Teljes galvanikus leválasztás: Nagyfeszültségű és nagyáramú áramkörök mikrovezérlővel vezérelhetők, teljes galvanikus leválasztás mellett.
- Egyszerű beépítés: Könnyű bekötés, panelre vagy dobozba egyaránt jól rögzíthető.
- Alacsony vezérlőáram: A legtöbb mikrokontrollerrel vagy logikai jellel közvetlenül indítható, nagyon alacsony vezérlőáram mellett.
- Tartós és megbízható működés: Biztonságos, tartós és megbízható kapcsolást biztosít.
⚠️ Mire kell figyelni a használat során?
- Terhelési határ: Csak a maximális 250V AC/10A vagy 30V DC/10A alatti terhelést kapcsold.
- Vezérlőjel szintje: A vezérlőjel lehet aktív alacsony (LOW-level) vagy magas (HIGH-level) szintű, kiadástól függően.
- Galvanikus leválasztás: A relé oldali kontaktsor és a vezérlő oldal galvanikusan elválasztott.
- Helyes bekötés: COM (közös), NO (nyitott) és NC (zárt) csatlakozók bekötése a terheléstől függően történjen.
- 230V AC használat: 230V AC-t kizárólag védett, szabványos, zárt dobozban alkalmazz.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| COM | Közös csatlakozási pont |
| NO | Alaphelyzetben nyitott érintkező (bekapcsoláskor zár) |
| NC | Alaphelyzetben zárt érintkező (bekapcsoláskor nyit) |
| Vezérlőbemenet | Mikrovezérlő digitális kimenetéről vezérelhető (LOW vagy HIGH szintű jel, kiadástól függően) |
| Tápfeszültség | 5V vagy 12V DC (verziótól függően) |
🧩 Beépítési tippek
- Rögzítőfurat: A modul 3,1 mm átmérőjű rögzítőfurattal rendelkezik, mely panelre vagy dobozba történő rögzítést tesz lehetővé.
- Dobozba szerelés: 230V AC alkalmazásnál kizárólag zárt, szabványos dobozban helyezd el a modult.
- Elhelyezés: Panelre vagy dobozba egyaránt beépíthető kialakítás.
❓ Gyakori kérdések (GYIK)
- Közvetlenül csatlakoztatható Arduino GPIO-ra ez a relé modul?Igen – az 5mA vezérlőáram és az optocsatolós leválasztás miatt közvetlenül illeszthető legtöbb mikrokontroller digitális kimenetére.
- Mi a különbség az NO és NC kimenet között ennél a relé modulnál?NO (normally open) alaphelyzetben nyitott – bekapcsoláskor zár. NC (normally closed) alaphelyzetben zárt – bekapcsoláskor nyit.
- Vezérelhetők-e 230V-os fogyasztók ezzel a relé modullal?Igen, a modul AC 250V/10A-ig kapcsolhat, de 230V alkalmazásnál kizárólag zárt, szabványos dobozban szabad felhasználni.
Beszélgetés
Beszélgetések listája
Bácsi Zoltán
Relé modul (12V)
Nem értem. Komolyan. A relé modul tápra kötöttem a megfelelő polaritással. Az "IN" bemenetet ha +5V-al megvezérlem, a relé behúz. De ha most GND-vel vezérlem meg, akkor is behúz. Tehát ha +5V-ot, ha GND-t kap az "IN" bemenet, mindkét esetben húz a relé. Egyedül csak akkor kapcsol ki, ha Lebeg, vagyis se +5V, sem GND nincs kötve az "IN" bemenetre. Én még ilyen agyrémet nem láttam. Valaki világosítson már fel, hogy ezt mégis hogyan kell vezérelni? Arduino kimenetről vezérelve.
Köszönöm.
Bácsi Zoltán
Értem, köszönöm a választ.

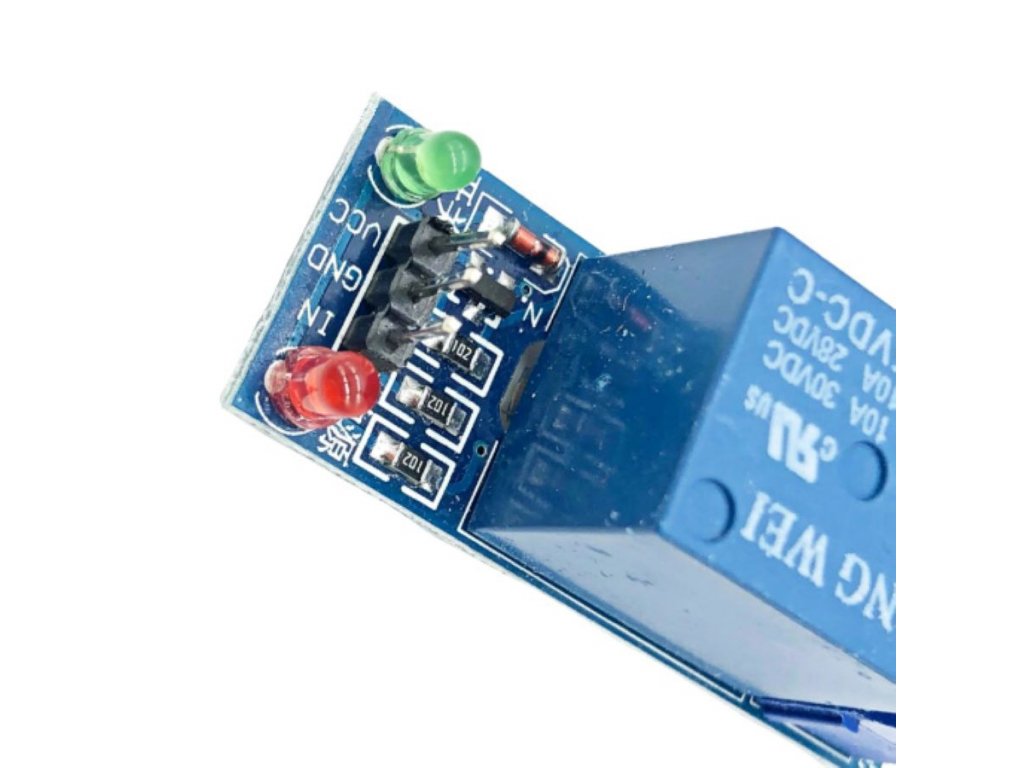

Én opto csatolót ezen a nyákon sehol nem látok. 1 tranzisztor (PNP), 3 ellenállás, és egy antiparalell dióda.
Viszont ezt a működési metódust illett volna tisztelettel a leírásban megjelentetni. Ez nem a megszokott hagyományos vezérlésű modul, hanem egy nyakatekert változat. Gyakorlatilag egy használhatatlan eszköz számomra. Nem is értem, hogy miért nem úgy van tervezve, hogy az "optocsatoló" LED-et lehessen vezérelni. Változattól függően a megfelelő előtét ellenállással.
Köszönöm.
Mikromester.hu
Kedves Zoltán!
A jelenség oka, hogy a 12V-os táp és az 5V-os Arduino-logika közötti 7V-os feszültségkülönbség még bőven elég a relé optocsatolójának a működéséhez, ezért marad behúzva a modul HIGH jelnél is. A legegyszerűbb megoldás, ha kikapcsoláshoz a lábat nem HIGH szintre állítod, hanem szoftveresen pinMode(pin, INPUT) módba váltasz, így létrehozva a relé elengedéséhez szükséges lebegő állapotot.
Mondhatni, ez egy kis "szoftveres hack", de 12V-os moduloknál 5V-os vezérlés mellett ez a leggyorsabb és legstabilabb út. Emailben küldtem önnek részletesebb leírást, és kódót is.
