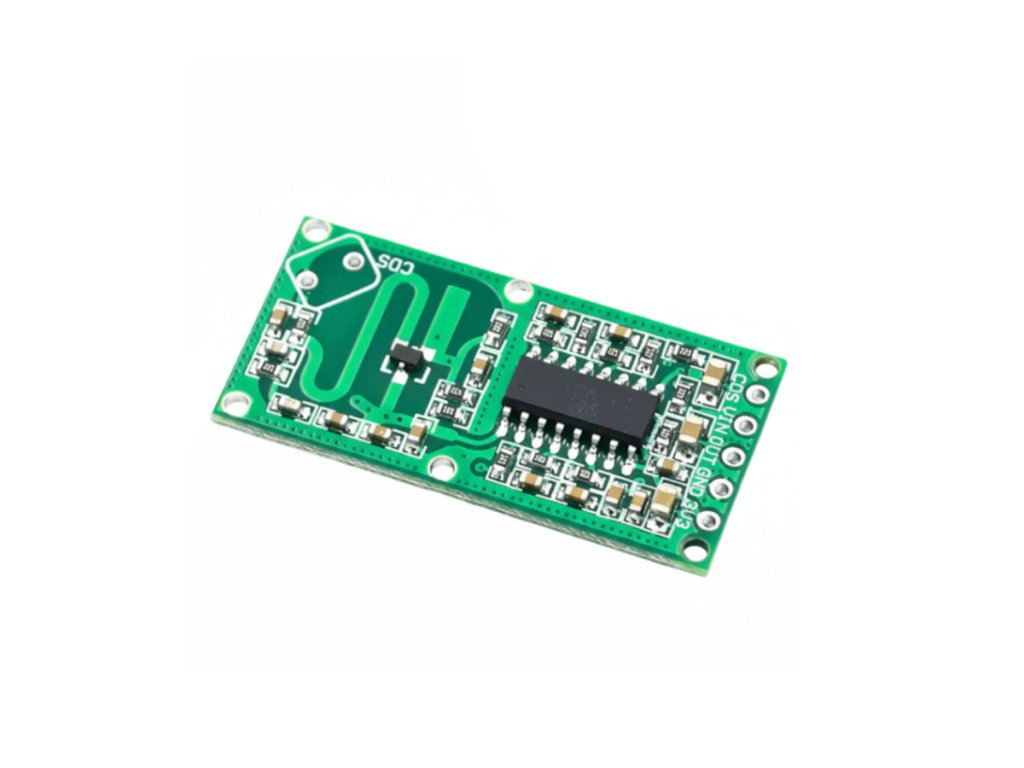

RCWL-0516 mikrohullámú radar mozgásérzékelő modul 5–8m
- Vezérlőchip: RCWL-9196
- Működési feszültség: DC 4 – 28 V
- Áramfelvétel: kb. 3 mA
- Érzékelési távolság: 5 – 8 méter
RCWL-0516 mikrohullámú radar mozgásérzékelő modul – 5–8 m hatótáv
Az RCWL-0516 RCWL-9196 vezérlőchipű mikrohullámú Doppler radar mozgásérzékelő 5–8 méter érzékelési távolsággal, 4–28V DC tápfeszültséggel, kb. 3mA áramfelvétellel és 36×17×4mm méretben működik. PIR szenzorral szemben akadályokon keresztül is érzékel – okos otthon, riasztó és Arduino projektekhez.
💡 Miért érdemes ezt a modult választani?
- 📡 Akadályokon át is érzékel Mikrohullámú Doppler radar elve miatt vékony falakon, műanyag burkolaton és üvegen keresztül is érzékeli a mozgást, PIR szenzorral szemben közvetlen rálátás nélkül is.
- 📏 5–8 méteres érzékelési távolság Nagy hatótávú mozgásérzékelés, amely szélesebb terület lefedésére alkalmas, mint a hagyományos PIR szenzorok.
- ⚡ Gyors reakcióidő A mikrohullámú érzékelési elv gyors és stabil reagálást biztosít mozgás esetén.
- 🔌 Széles tápfeszültség-tartomány DC 4–28V tápfeszültséggel és kb. 3mA áramfelvétellel energiatakarékosan üzemeltethető.
📊 Műszaki adatok
| Termék típusa | Mikrohullámú (Doppler) radar mozgásérzékelő modul |
|---|---|
| Vezérlőchip | RCWL-9196 |
| Érzékelési technológia | Mikrohullámú Doppler radar |
| Működési feszültség | DC 4–28V |
| Áramfelvétel | kb. 3mA |
| Érzékelési távolság | 5–8 méter |
| Trigger mód | Ismétlődő (Repeat trigger) |
| Kimeneti feszültség (HIGH) | 3.2–3.4V |
| Kimeneti feszültség (LOW) | 0V |
| Kimeneti terhelhetőség | max. 100mA |
| Kibocsátott teljesítmény | kb. 30mW |
| Üzemi hőmérséklet | -20°C – +80°C |

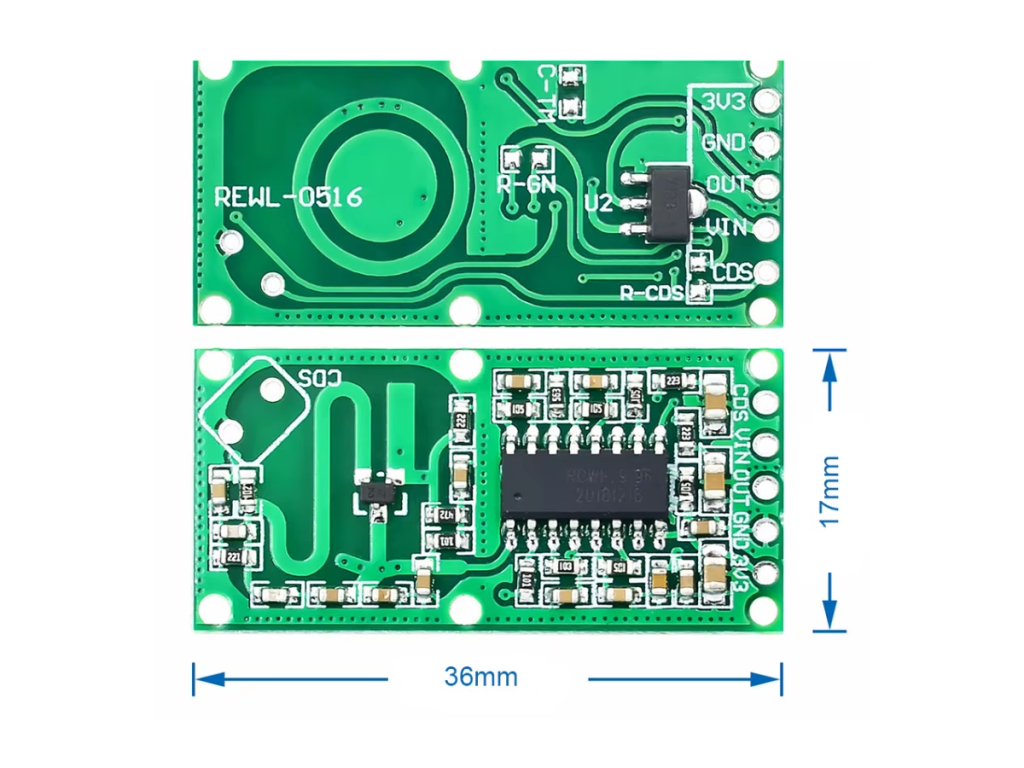

| Méret | 36×17×4mm |
🔍 A legfontosabb paraméterek
- 5–8 mÉrzékelési távolság
- 4–28V DCMűködési feszültség
- kb. 3mAÁramfelvétel
- 36×17×4mmMéret
💡 Mire használható?
- Mozgásérzékelős világítás Lámpák és világítási rendszerek automatikus bekapcsolásához mozgás érzékelésekor.
- Riasztó- és vagyonvédelmi rendszerek Betörésjelző és biztonsági rendszerek mozgásérzékelő eleméhez.
- Okosotthon automatizálás Jelenlétérzékelésen alapuló okosotthon funkciók és automatizált folyamatok megvalósításához.
- DIY és Arduino / ESP projektek Elektronikai oktatáshoz, prototípus-fejlesztéshez és egyedi beágyazott rendszerekhez.
🛡️ Előnyök és funkciók
- Akadályokon keresztüli érzékelés: Vékony falakon, műanyag burkolaton és üvegen keresztül is képes érzékelni a mozgást, PIR szenzorral szemben közvetlen rálátás nélkül.
- Nagyobb érzékelési szög és távolság: 5–8 méteres hatótávval szélesebb területet fed le, mint a hagyományos PIR szenzorok.
- Gyors reakcióidő: A mikrohullámú radar elv gyors érzékelést és reagálást tesz lehetővé.
- Hőmérséklet-független működés: Nem érzékeny a környezeti hőmérséklet változásaira, ezzel szemben a PIR szenzorok érzékenyebbek erre.
- Stabil beltéri működés: Megbízhatóan üzemel beltéri környezetben.
- Alacsony áramfelvétel: Mindössze kb. 3mA áramfelvétellel energiatakarékosan működik.
- Állítható érzékelés és időzítés: Az érzékelési távolság és a kimeneti késleltetés ellenállások és kondenzátorok cseréjével vagy kiegészítésével finomhangolható.
⚠️ Mire kell figyelni a használat során?
- Nem PIR szenzor: A modul mikrohullámú Doppler radar elven működik, nem infravörös érzékeléssel.
- Áthatoló érzékelés: Falakon, műanyagon és üvegen keresztül is érzékelhet mozgást, ezt a telepítés helyének kiválasztásakor érdemes figyelembe venni.
- Kültéri téves riasztás: Kültéren szél vagy mozgó tárgyak téves riasztást okozhatnak.
- 3,3V-os logikai kimenet: A kimenet nagy terhelés közvetlen meghajtására nem alkalmas, terhelhetősége max. 100mA.
- Külső meghajtó szükséges: Relé, lámpa vagy motor vezérléséhez tranzisztor vagy relé modul közbeiktatása szükséges.
- CDS láb: Használata nélkül a szenzor folyamatosan aktív marad.
🔌 Bekötési útmutató

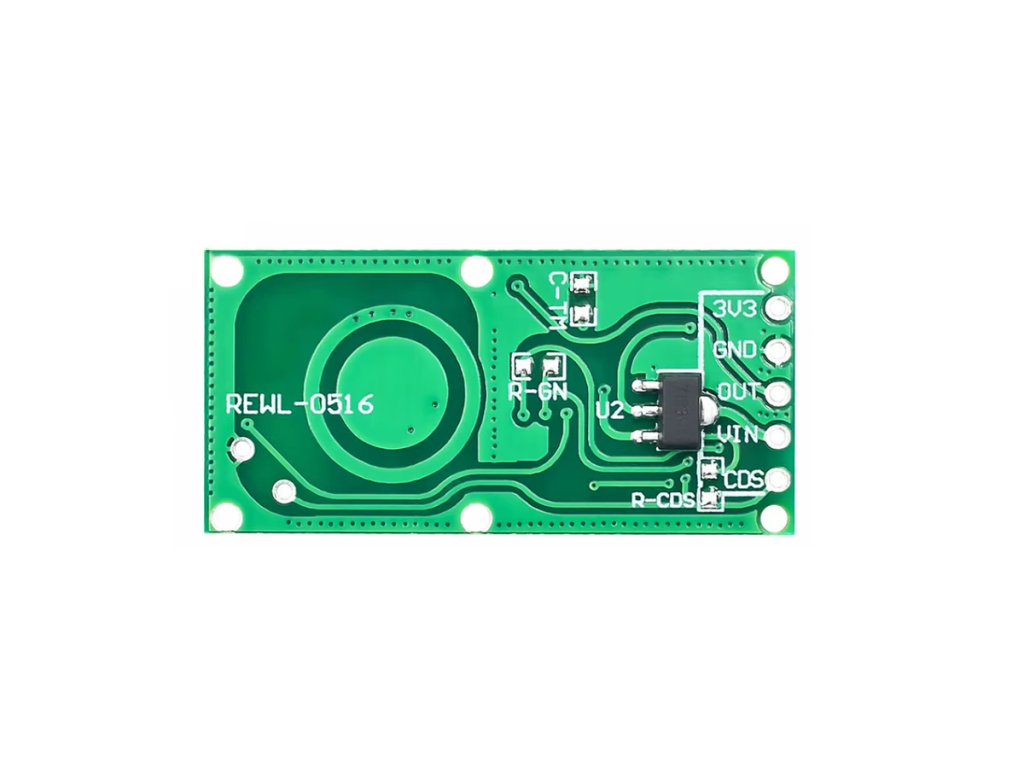

| Pin | Megnevezés | Funkció |
|---|---|---|
| 3V3 | 3.3V kimenet | Segéd tápfeszültség kimenet |
| GND | Föld | Közös föld |
| OUT | Kimenet | Mozgás esetén HIGH (3.3V) |
| VIN | Tápbemenet | 4–28V DC |
| CDS | Engedélyezés | max. 0.7V esetén az OUT mindig LOW |
❓ Gyakori kérdések (GYIK)
- Miben különbözik az RCWL-0516 radar a PIR szenzortól?Az RCWL-0516 mikrohullámú Doppler elven működik, ezért vékony falakon, műanyag burkolaton és üvegen keresztül is érzékelhet mozgást – a PIR szenzor ezzel szemben közvetlen rálátást igényel.
- Vezérelhet-e közvetlenül relét vagy lámpát az RCWL-0516 modul?Nem közvetlen meghajtásra tervezték – a 3,3V-os logikai kimenete (max. 100mA) tranzisztor vagy relé modul közbeiktatásával alkalmas nagyobb fogyasztók vezérlésére.
- Okozhat-e téves riasztást az RCWL-0516 kültéren?Igen, kültéren szél, mozgó tárgyak vagy erős interferencia téves riasztást okozhat – beltéri vagy védett helyen a modul megbízhatóbban működik.
