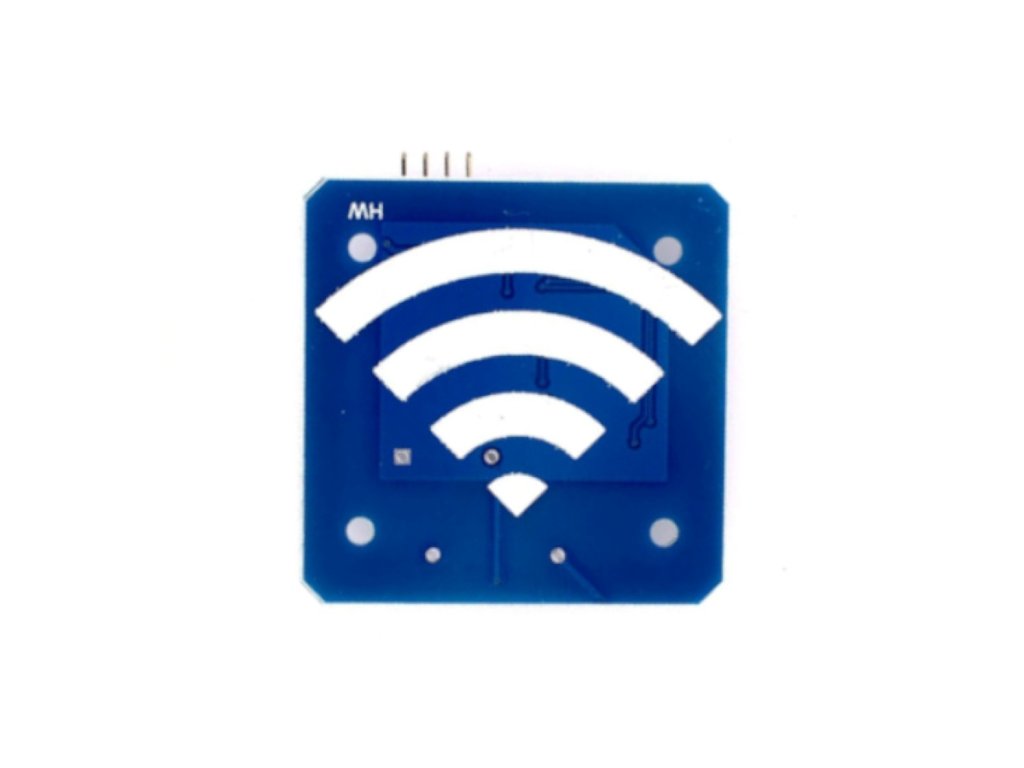

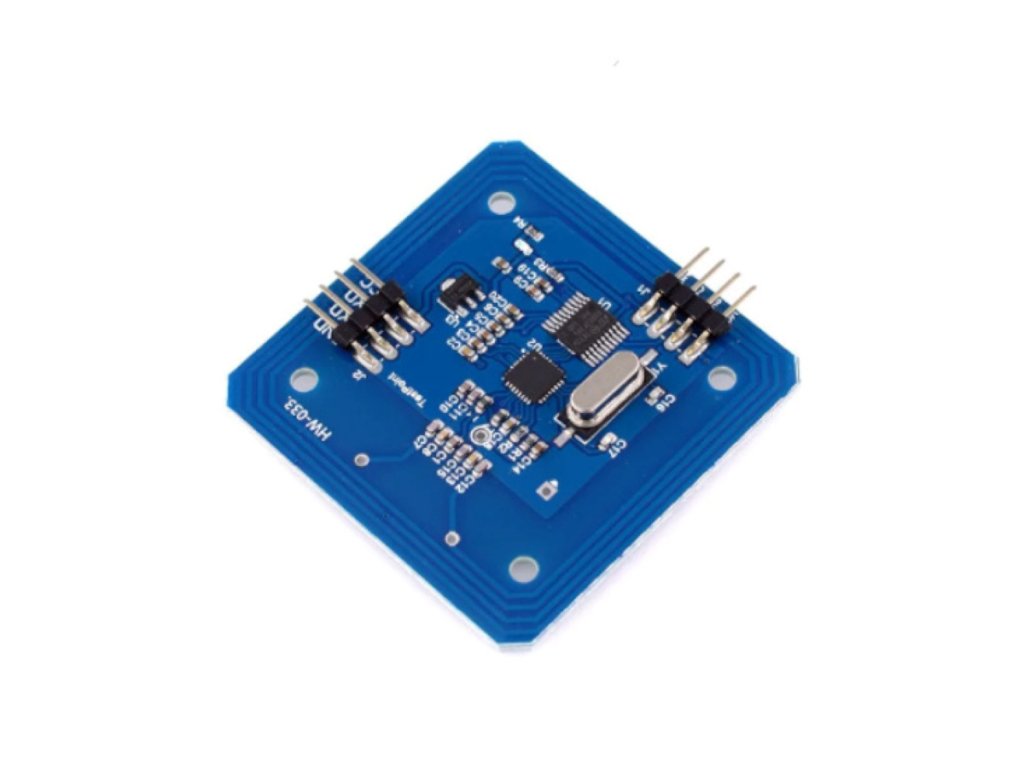

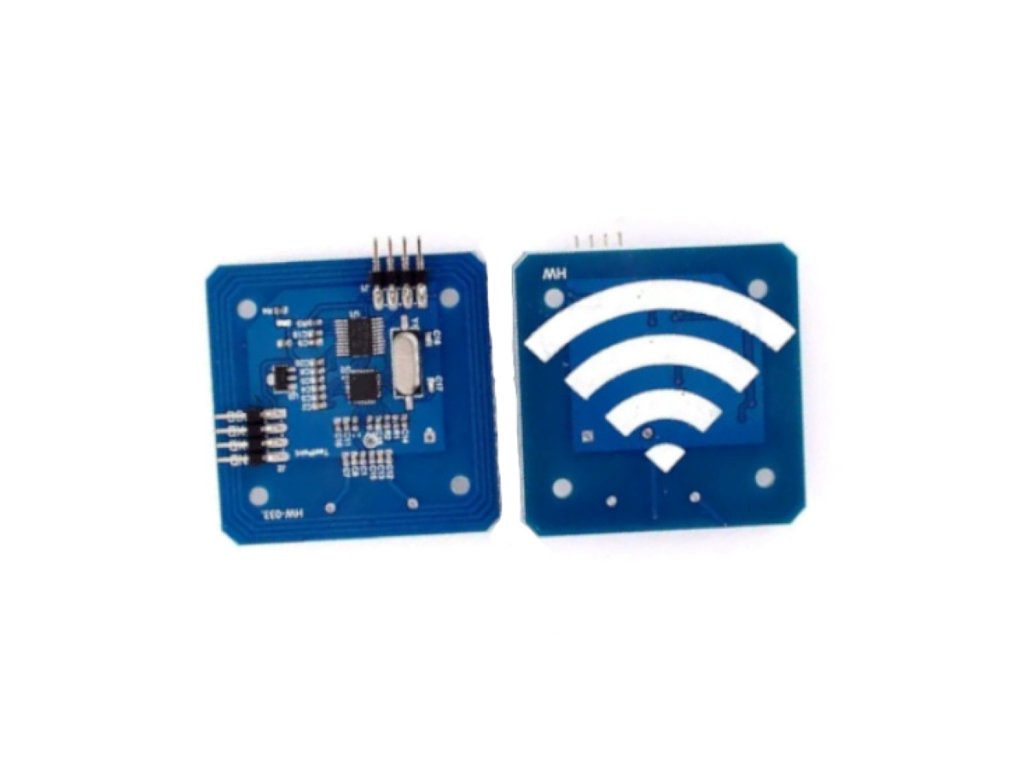

RC522 RFID kártyaolvasó modul

1 értékelés
Elérhetőség Raktáron (1 db)
Kód: 1126
2 990 Ft
RC522 RFID kártyaolvasó modul
1 értékelés
5,0 1 értékelés

A RC522 RFID kártyaolvasó modul egy 13,56MHz-es, kompakt RFID olvasó, amely rendkívül elterjedt Arduino, ESP, Raspberry és egyéb mikrokontrolleres fejlesztésekben. Egyszerű UART (TTL) interfészen, akár 10Mbit/s adatátviteli sebességgel, kis fogyasztás mellett működtethető.

RC522 RFID KÁRTYAOLVASÓ MODUL

Mire jó ez a modul?

 RFID (13,56MHz) azonosító kártyák, kulcstagok, beléptető tokenek olvasásához – okosotthon, irodai vagy biztonsági alkalmazásokhoz
Gyors, megbízható kártyaolvasás, akár 0–45mm távolságig.

 Fejlesztői/DIY projektekhez – gyorsan csatlakoztatható bármilyen mikrokontrollerhez (Arduino, ESP, STM, Raspberry)
Könnyű soros porton illeszteni, akár prototípus, akár végleges telepítés esetén is.

 Automatizált beléptető-, időrögzítő vagy jogosultság-ellenőrző rendszerekbe
Adatbiztonságos, nagy sebességű 13,56MHz RFID fájlkommunikáció.

 Oktatási, tanulói projektekhez, labor- vagy modellező alkalmazásokhoz, ahol fontos az egyszerű illeszthetőség, kis méret és megbízhatóság

Főbb jellemzők

🔹 Típus: RC522
🔹 Áramfelvétel: <30mA (kis fogyasztás)
🔹 Tápfeszültség: 5V DC
🔹 Működési frekvencia: 13,56MHz (szabványos Mifare, UID olvasás)
🔹 Kártyaolvasási távolság: 0–45mm (kártya, kulcstag, chip típustól függően)
🔹 Interfész: UART TTL soros (RX: fogadás – TX: átvitel)
🔹 Adatátviteli sebesség: akár 10Mbit/s
🔹 Méret: 50mm × 50mm (kompakt, bármilyen panelre)

🔹 PORTOK:

  • RX soros port – fogadás

  • TX soros port – átvitel

  • VCC 5V – tápellátás

  • GND – föld

Előnyei

✔️ 13,56MHz-es szabványos RFID-kompatibilis működés – széleskörű kártya-, tag- és tokenhasználat
✔️ Gyors, stabil UART kommunikáció – minden Arduino/MCU-hoz egyszerűen illeszthető
✔️ Kompakt, könnyű, kis fogyasztású modul
✔️ Akár 45mm-es olvasási távolság – gyors, egyszerű bebadgezés okosotthonba, irodába, szekrényzárhoz

Felhasználási területek

🔋 Beléptető rendszer, okosotthon, jogosultság-ellenőrzés, kulcs nélküli nyitás
🛠️ Arduino, ESP, Raspberry fejlesztői DIY, modellező elektronika
💡 Elektronikus szekrényzár, műhely kontroll, leltár rendszer
🎛️ Oktatási projekt, IoT, automatizált vezérlés
🏠 Smart home, hobby, demonstrátor, prototípus

Fontos tudnivalók

 5V DC tápfeszültséget igényel – mikrokontrollerhez való csatlakozásnál a logikai szintet is ellenőrizd!
 NEM olvassa a 125kHz-es (EM4100/EM4200/T5577) RFID kulcstagokat – csak 13,56MHz-es Mifare kompatibilis kártyákhoz és tokenekhez használható
 Bekötésnél figyelj a RX/TX és VCC/GND pin helyes sorrendjére – különösen panelek között!
 A maximális olvasási távolságot a kártya típusa, pozíciója és a tápfeszültség stabilitása is befolyásolja
