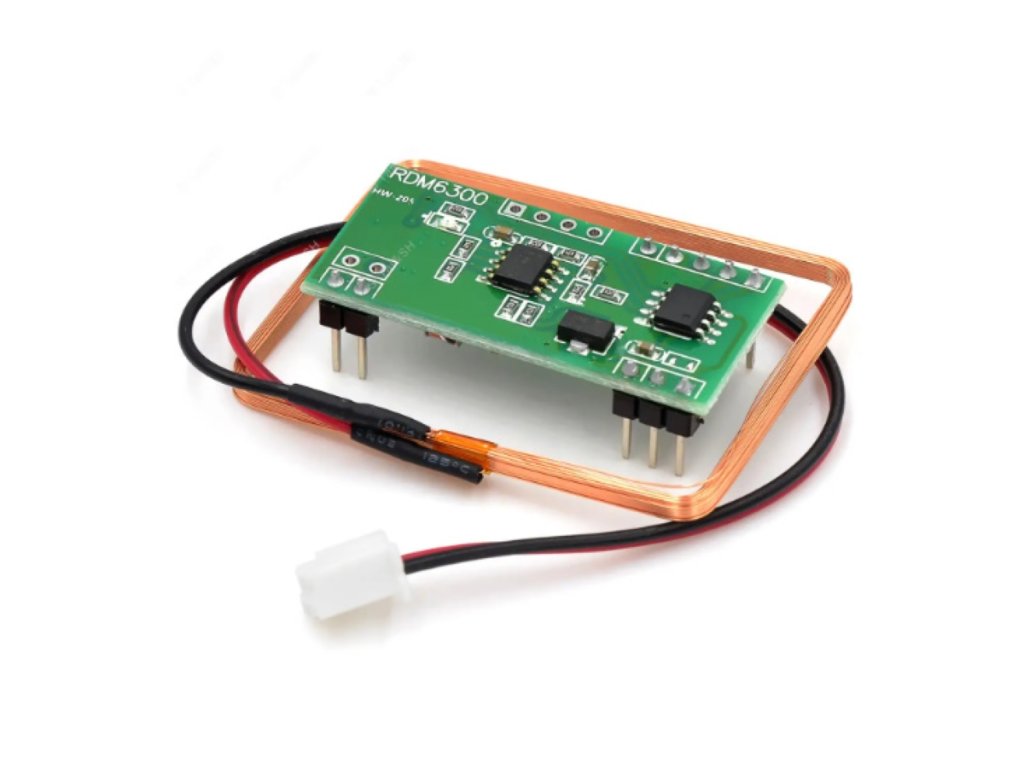

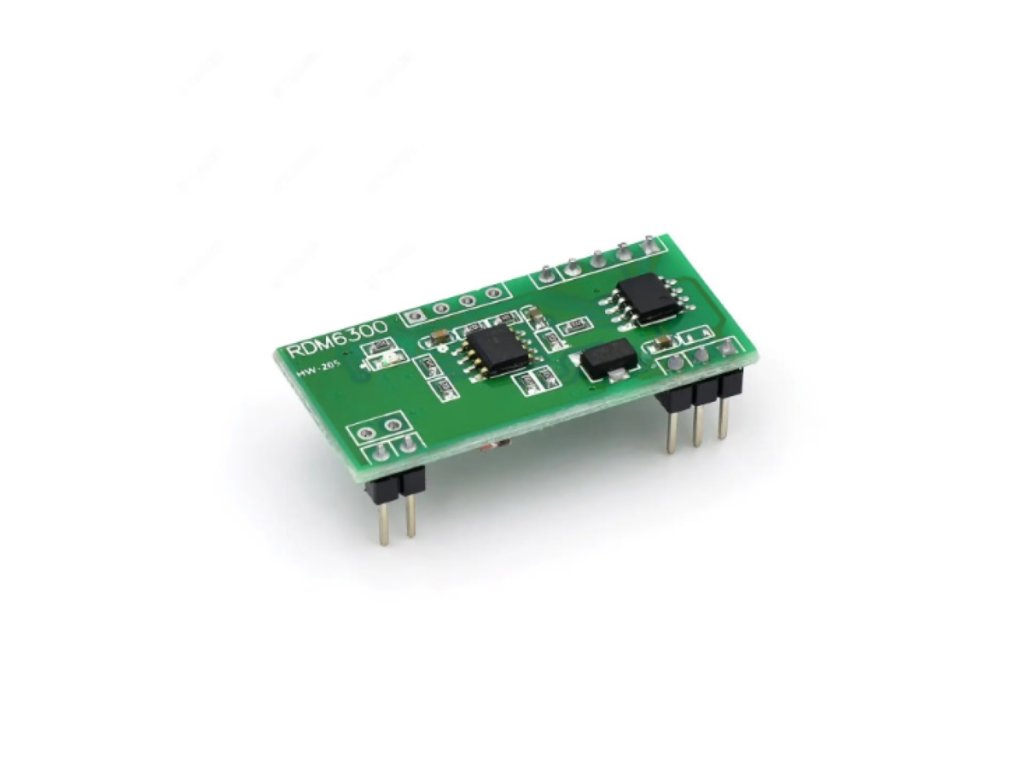

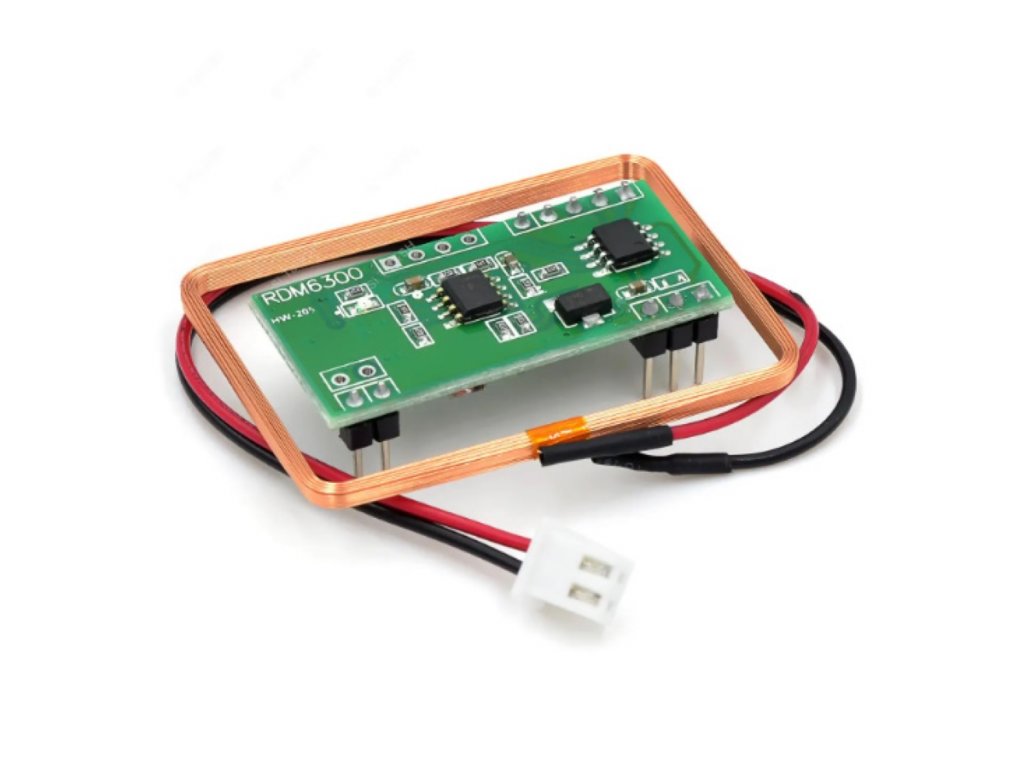

RDM6300 RFID olvasó modul 125 kHz kártyaolvasóhoz
- Frekvencia: 125 kHz
- Üzemi áram: 50mA
- Üzemi feszültség: DC 5V
- Érzékelési távolság: 20 mm - 50 mm
- Modul mérete: 46 mm x 35 mm x 3 mm
RDM6300 RFID olvasó modul 125 kHz kártyaolvasóhoz
A RDM6300 RFID olvasó modul 125 kHz-es azonosítókártyák, tokenek és kulcstartók azonosítására alkalmas, 5V DC tápfeszültséggel, 50 mA árammal, 46×35×3 mm méretben és 20–50 mm érzékelési távolsággal. Standard UART kommunikációval közvetlenül illeszthető Arduino, ESP és más mikrovezérlős rendszerekhez.
💡 Miért érdemes ezt a modult választani?
- 📡 Közeli azonosítás RFID kártyák, tokenek és kulcstartók gyors felismerése mikrovezérlős rendszerben.
- 🔌 UART kommunikáció Standard soros UART jellel közvetlenül párosítható Arduino, ESP vagy más mikrovezérlővel.
- 📏 Kompakt méret 46×35×3 mm-es panel, egyszerűen beépíthető DIY és kész rendszerekbe.
- 🔋 Alacsony fogyasztás 50 mA áramfelvétel, elemes vagy mobil rendszerekhez is alkalmas.
📊 Műszaki adatok
| Termék típusa | RFID kártyaolvasó modul |
|---|---|
| Modell | RDM6300 |
| Frekvencia | 125 kHz |
| Üzemi feszültség | DC 5V |
| Üzemi áram | 50 mA |
| Érzékelési távolság | 20–50 mm |
| Modul mérete | 46×35×3 mm |
| Réz tekercs mérete | 38×18×10 mm |
| Kommunikáció | Soros UART |
| Kompatibilis kártyák | 125 kHz-es passzív RFID kártyák, tokenek, kulcstartók |
| Nem kompatibilis | 13,56 MHz-es (Mifare) kártyák |
🔍 A legfontosabb paraméterek
- 125 kHzFrekvencia
- DC 5VÜzemi feszültség
- 50 mAÜzemi áram
- 20–50 mmÉrzékelési távolság
💡 Mire használható?
- Okos zár és beléptető rendszerek Szekrények, ajtók és kapuk távoli vagy automatikus nyitása okosrendszerből.
- Arduino és ESP DIY projektek Robotika, időmérő rendszerek és egyéb mikrovezérlős fejlesztések RFID azonosítással.
- Kártyaolvasó szoftver és naplózás Admin rendszerek és RFID naplózás kialakítása fejlesztői megoldásokhoz.
- Otthoni és irodai alkalmazások Műhely, oktatási és okosotthon célú prototípus megoldások.
🛡️ Előnyök és funkciók
- Kompakt kialakítás: Fix méretű, 46×35×3 mm-es panel, egyszerűen beépíthető DIY és kész rendszerekbe.
- Nagy érzékelési távolság: 20–50 mm tartományban gyors és hatékony kártyaolvasás.
- Standard UART jel: Tipikus mikrovezérlőkkel, például Arduino vagy ESP, közvetlenül párosítható.
- Alacsony fogyasztás: 50 mA áramfelvétel, megbízható működés DIY és elemes rendszerekben is.
⚠️ Mire kell figyelni a használat során?
- Csak 125 kHz-es kártyákkal kompatibilis: A 13,56 MHz-es Mifare kártyák nem működnek a modullal.
- Stabil 5V tápellátás szükséges: A panel 5V feszültséget és 50 mA áramot igényel.
- Az érzékelési távolságot befolyásoló tényezők: A chip típusa és a környező fémfelületek csökkenthetik a hatótávolságot.
- Soros UART illesztés: A modul UART kommunikációval csatlakoztatható a mikrovezérlőhöz.
🔌 Használatba vétel
- Csatlakoztatás mikrovezérlőhöz: A modult UART kommunikációval kötheted Arduino, ESP vagy más mikrovezérlőhöz.
- Tápellátás biztosítása: A modult stabil 5V DC feszültségről és legalább 50 mA áramról üzemeltesd.
- Kártya azonosítás: Tartsd a 125 kHz-es RFID kártyát vagy kulcstartót a modul 20–50 mm-es érzékelési tartományában.
❓ Gyakori kérdések (GYIK)
- Milyen RFID kártyákkal kompatibilis az RDM6300 modul?A modul kizárólag 125 kHz-es passzív RFID kártyákkal, tokenekkel és kulcstartókkal kompatibilis – 13,56 MHz-es Mifare kártyák nem működnek ezzel az olvasóval.
- Milyen kommunikációs protokollon küld adatot az RDM6300 RFID modul?A modul soros UART protokollon kommunikál, amellyel tipikusan 9600 baud adatátviteli sebességen illeszthető Arduino vagy más mikrovezérlőhöz.
- Alkalmas-e az RDM6300 modul DIY beléptető rendszer építéséhez?Igen, a kompakt méret és alacsony fogyasztás miatt DIY okos zárakhoz, szekrény- és ajtóbeléptetőkhöz, valamint okosotthon biztonsági projektekhez kiválóan alkalmazható.
