Ötgombos analóg billentyűzet modul mikrokontrollerhez
- Bemeneti feszültség: DC 3,3V - 5V
- Mérete: 3,73 cm x 6,83 cm
- Rögzítőcsavar furat átmérő: 3.1 mm
- Adattípus: analóg jel
- Gombok száma: 5
Ötgombos analóg billentyűzet modul mikrokontrollerhez – DC 3,3–5V, 3,73×6,83 cm

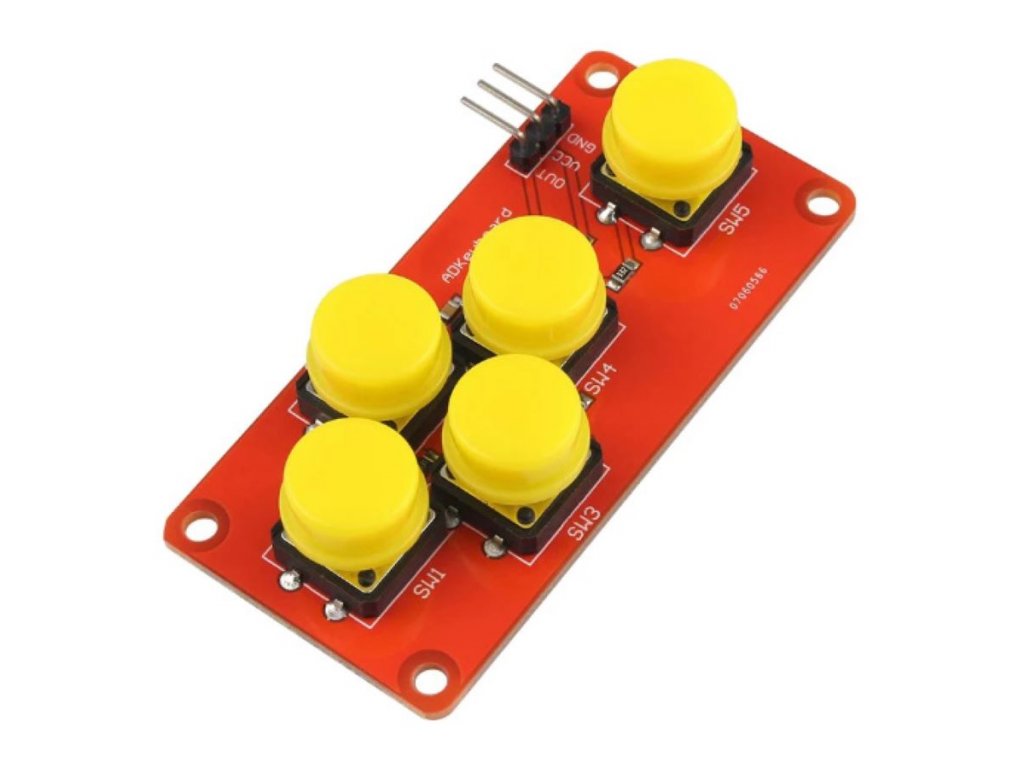

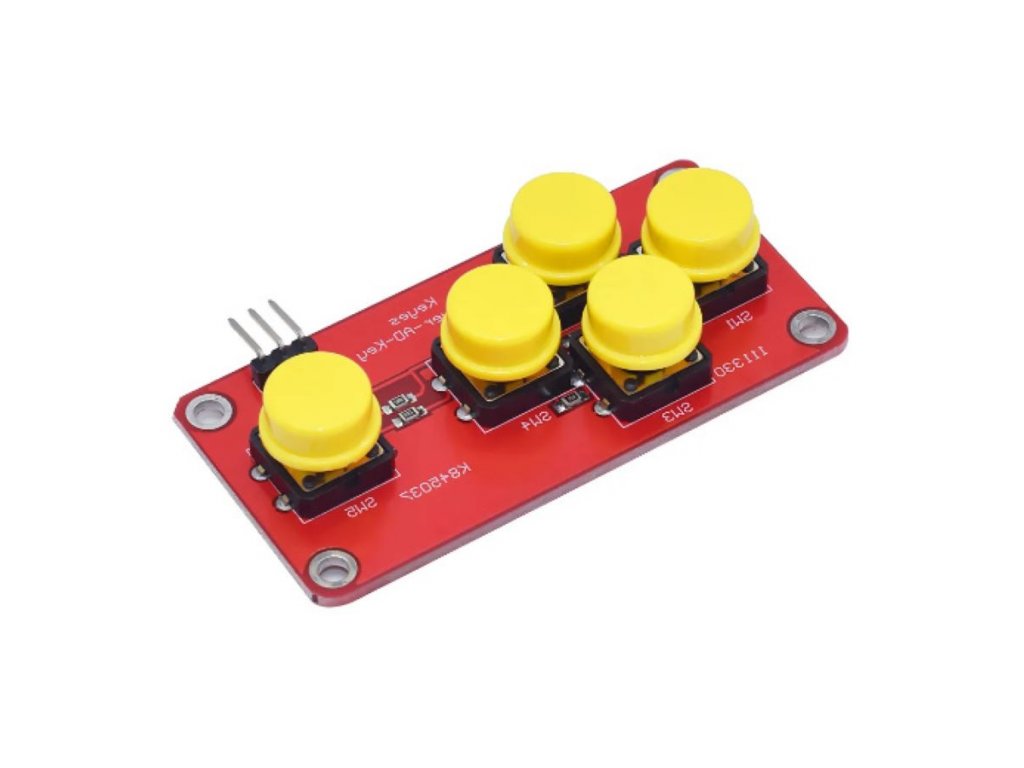

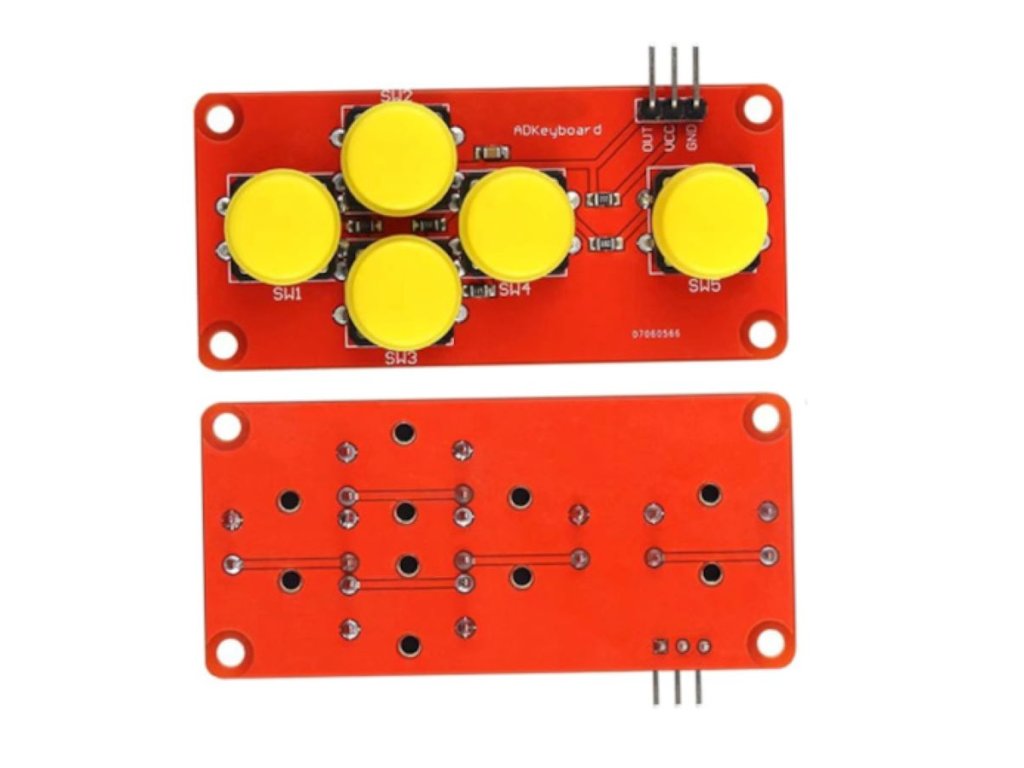

Öt fizikai gombbal és egyetlen analóg kimenettel rendelkező billentyűzet modul. Minden gomb más ellenálláson keresztül csatlakozik, így az analóg feszültségérték alapján azonosítható a lenyomott gomb. DC 3,3–5V tápfeszültség, mérete 3,73×6,83 cm, 3,1 mm-es rögzítőfurattal.
💡 Miért érdemes ezt a modult választani?
- 🔌 Pinspóroló interfész Egyetlen analóg porton akár öt gombfunkció érzékelhető.
- 💻 Egyszerű programozhatóság Kezdő és haladó projektekhez egyaránt könnyen felhasználható.
- 🔩 Masszív felépítés Panelre, dobozba vagy vezérlőpultra könnyen rögzíthető.
- ⚡ Gyors és költséghatékony vezérlés Átlátható, egyszerű gombkezelési megoldás.
📊 Műszaki adatok
| Termék típusa | 5 gombos analóg billentyűzet modul |
|---|---|
| Bemeneti feszültség | DC 3,3–5V |

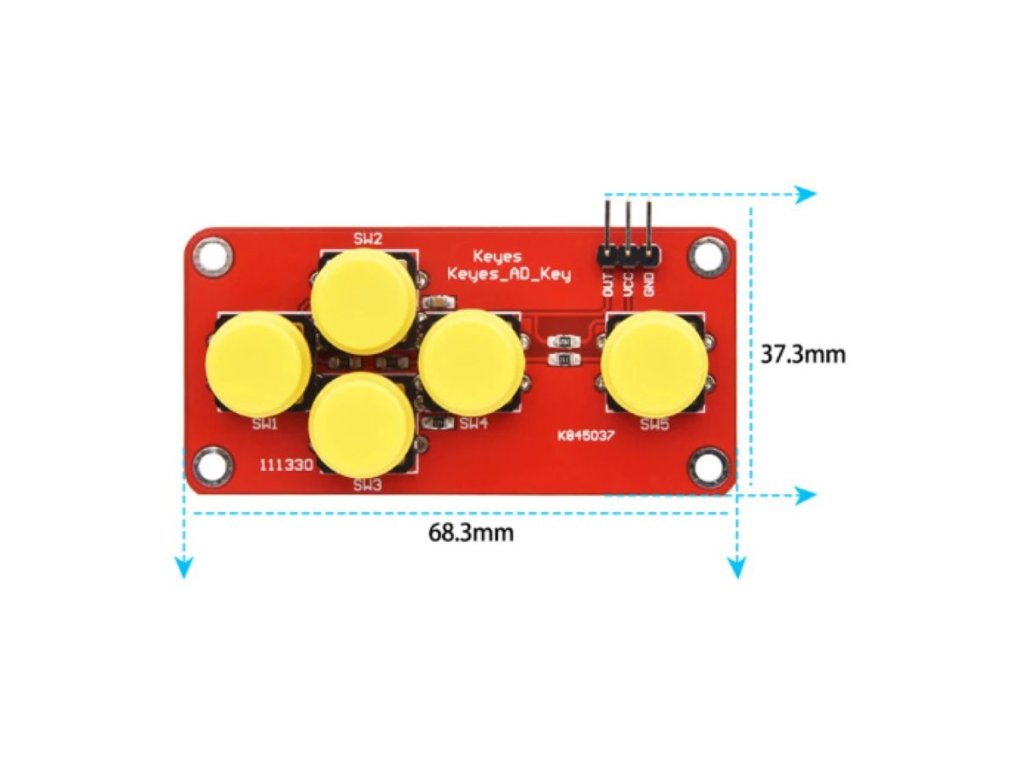

| Méret | 3,73 cm × 6,83 cm |
| Rögzítőcsavar furat átmérője | 3,1 mm |
| Adattípus | Analóg jel (egy bemenettel mind az öt gomb detektálható) |
| Gombok száma | 5 |
| Kimenet | Egyetlen analóg láb, minden gombhoz más-más feszültségosztó érték |
| Jellemző csatlakozó | Háromtűs dugasz (GND, VCC, OUT) |
🔍 A legfontosabb paraméterek
- DC 3,3–5VTápfeszültség
- 3,73×6,83 cmMéret
- 5Gombok száma
- 3,1 mmFurat átmérő
💡 Mire használható?
- MCU-s menürendszer vezérlése Felhasználói interfész, parancsválasztó vagy irányítási feladatok gyors vezérlésére Arduino, ESP vagy Raspberry alapú projekteknél.
- DIY készülékek LCD menük, játékok, robotika, navigációs vagy tesztelési felületek egy analóg bemenettel megvalósított, költséghatékony kezelőgomb-megoldásához.
- Tanulási és fejlesztői projektek Oktatási célra is alkalmas, ahol alapvető, több gombos bemenetre van szükség.
- Panelbe, dobozba szerelés Közvetlenül panelre, dobozba vagy vezérlőpultra egyszerűen szerelhető.
🛡️ Előnyök és funkciók
- Pinspóroló interfész: Egyetlen analóg porton keresztül akár öt gombfunkció is vezérelhető.
- Egyszerű programozhatóság: Kezdő és haladó projektekhez egyaránt könnyen illeszthető.
- Masszív felépítés: Panelre könnyen és stabilan rögzíthető.
- Gyors, átlátható vezérlés: Költséghatékony megoldást ad a gombkezeléshez.
⚠️ Mire kell figyelni a használat során?
- Gombazonosítás szoftverben: Minden gombhoz eltérő analóg feszültség tartozik, ezt kódban mérni és azonosítani kell.
- Bekötési polaritás: Bekötésnél figyelj a bemenet helyes sorrendjére (GND–VCC–OUT).
- Zavarérzékenység: Több, eltérő értékű gomb egy porton növelheti a zavarérzékenységet, ezért javasolt szoftveres toleranciaablak alkalmazása.
- LCD menübe illesztés: Könnyen illeszthető LCD menürendszerekhez, például enter, balra, jobbra, fel, le funkciókhoz.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| GND | Földelés (közös nulla) |
| VCC | Tápfeszültség bemenet (DC 3,3–5V) |
| OUT | Analóg jelkimenet a vezérlő analóg bemenetéhez |
🧩 Beépítési tippek
- Panelre szerelés: Közvetlenül panelre, dobozba vagy vezérlőpultra rögzíthető.
- Stabil rögzítés: A masszív felépítésnek köszönhetően megbízhatóan rögzíthető a kívánt helyre.
❓ Gyakori kérdések (GYIK)
- Hány analóg pinre van szükség az ötgombos billentyűzet modul használatához?Mindössze egyetlen analóg bemeneti pinre – minden gomb más feszültségszintet produkál, így szoftveresen megkülönböztethetők.
- Kompatibilis ez a modul ESP32-vel és Raspberry Pi-vel?Igen, a 3,3–5V-os tápfeszültség-tartomány miatt mindkét platformmal közvetlenül használható.
- Hogyan azonosítom szoftveresen, melyik gombot nyomták le?Minden gombhoz eltérő analóg feszültségérték tartozik – szoftverben toleranciaablakkal kell összehasonlítani a mért értéket az előre kalibrált referenciaértékekkel.
