4×4-es mátrix 16 gombos billentyűzet mikrokontrollerhez
- Gombok száma: 16
- Pinek száma: 8 pines
- 1-4. pin: Sor kiválasztása
- 5-8. pin: Oszlop kiválasztása
- Méret: 39 mm x 43,5 mm
4×4-es mátrix 16 gombos billentyűzet mikrokontrollerhez – 39×43,5 mm, 8 pines csatlakozóval

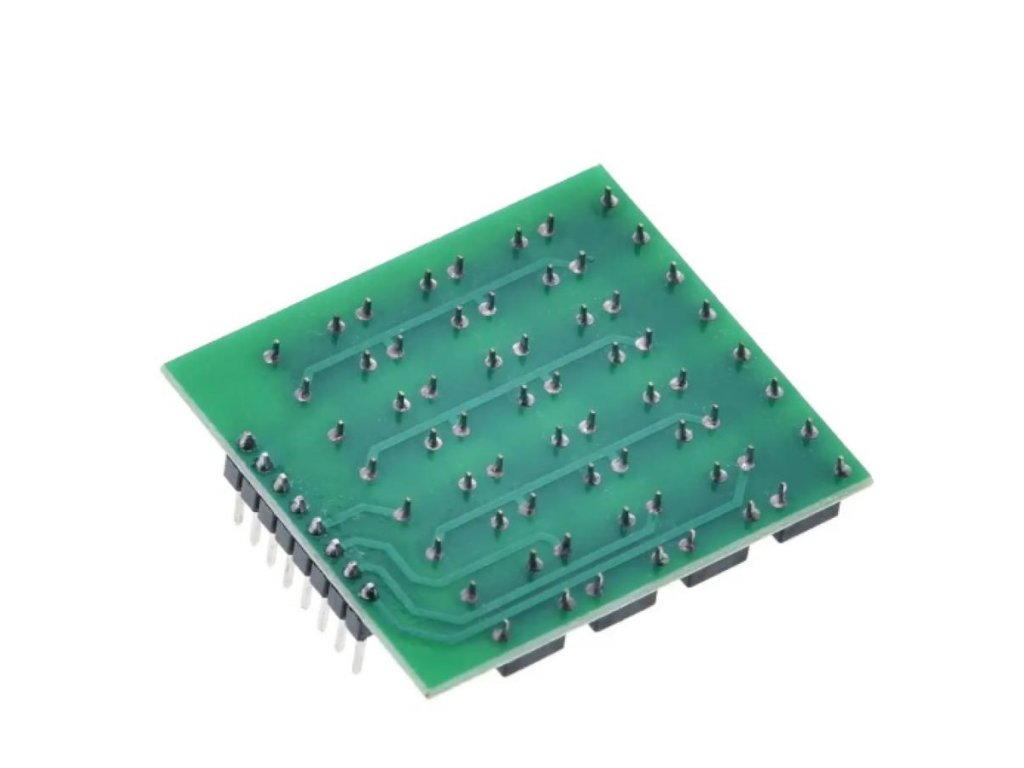

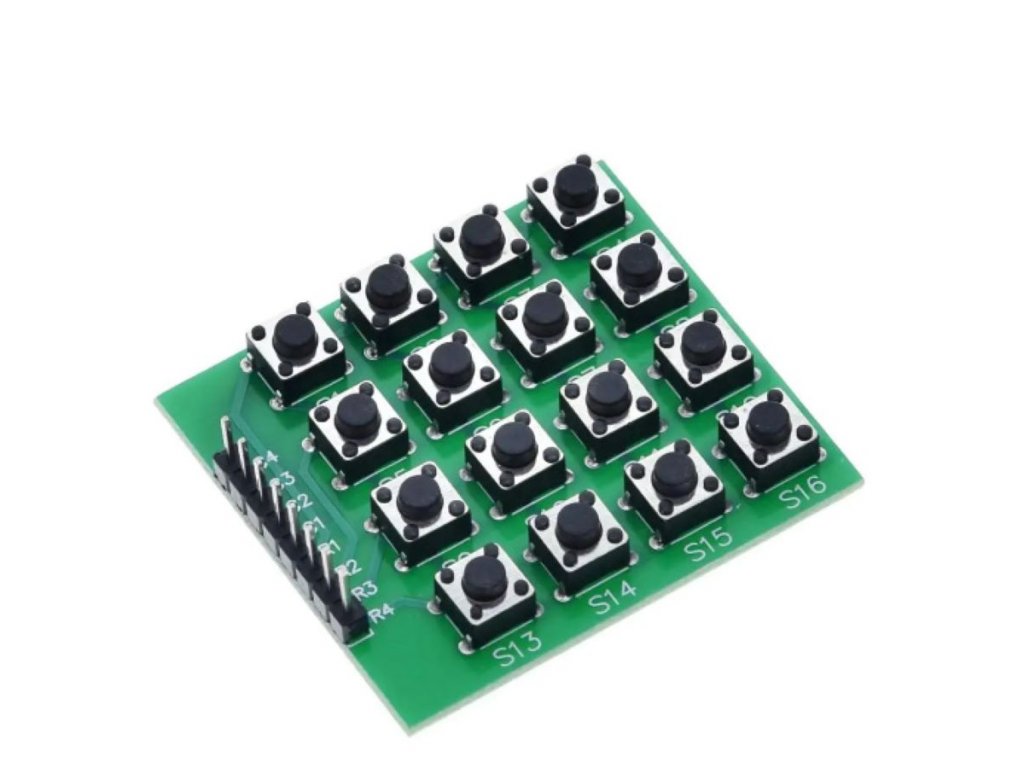

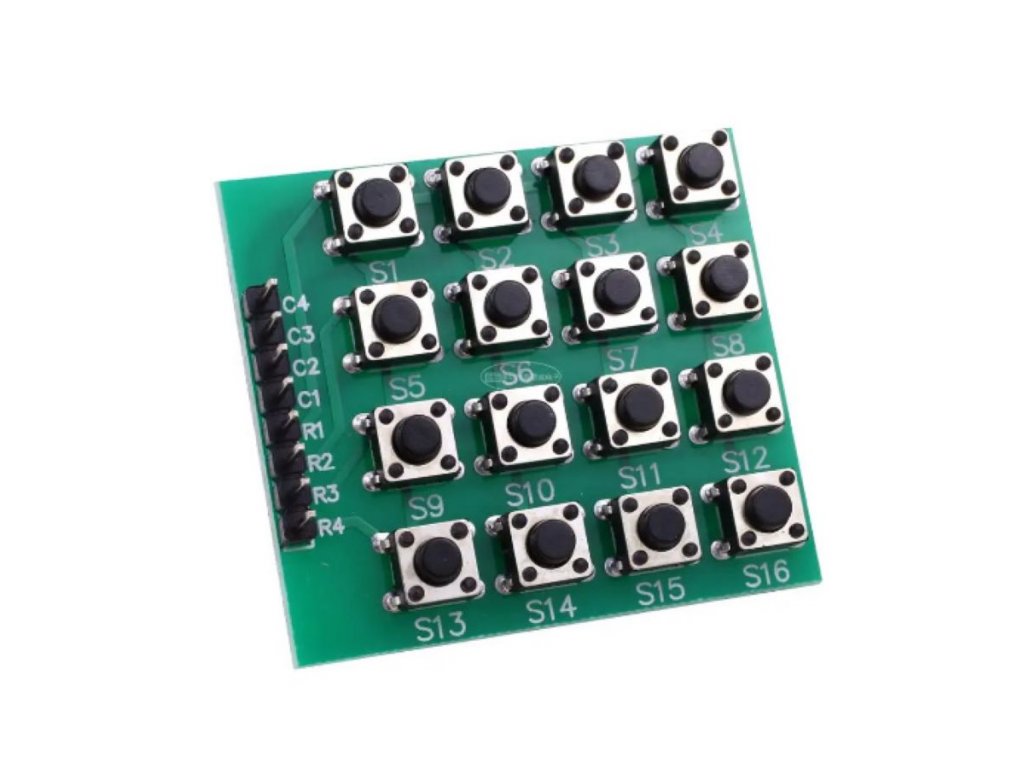

16 gombos (4×4-es mátrix) billentyűzet, 39×43,5 mm méretben, 8 pines csatlakozóval. Az 1–4. pin sorokat, az 5–8. pin oszlopokat választ – mátrixos beolvasással 8 GPIO-pinnel mind a 16 gomb azonosítható. Mikrovezérlőhöz (Arduino, ESP, STM32) közvetlenül illeszthető, Arduino Keypad könyvtárral.
💡 Miért érdemes ezt a billentyűzetet választani?
- ⚡ Gyors adatbevitel 16 különálló gomb segítségével gyors kód- vagy jelszóbevitel és vezérlés valósítható meg.
- 📐 Kompakt méret A 39×43,5 mm-es kialakítás könnyen illeszthető kisebb panelekbe és házakba.
- 🛠️ Strapabíró kivitel Millió lenyomásra tervezve, hosszú élettartamú használatra alkalmas.
- 🔌 Egyszerű MCU-illesztés Logikai áramkörökkel, multiplexerrel és az Arduino Keypad könyvtárral könnyen beolvasható.
📊 Műszaki adatok
| Termék típusa | 16 gombos (4×4-es mátrix) billentyűzet |
|---|---|
| Gombok száma | 16 (4×4-es mátrix) |
| Pinek száma | 8 |
| 1–4. pin | Sorok kiválasztása |
| 5–8. pin | Oszlopok kiválasztása |

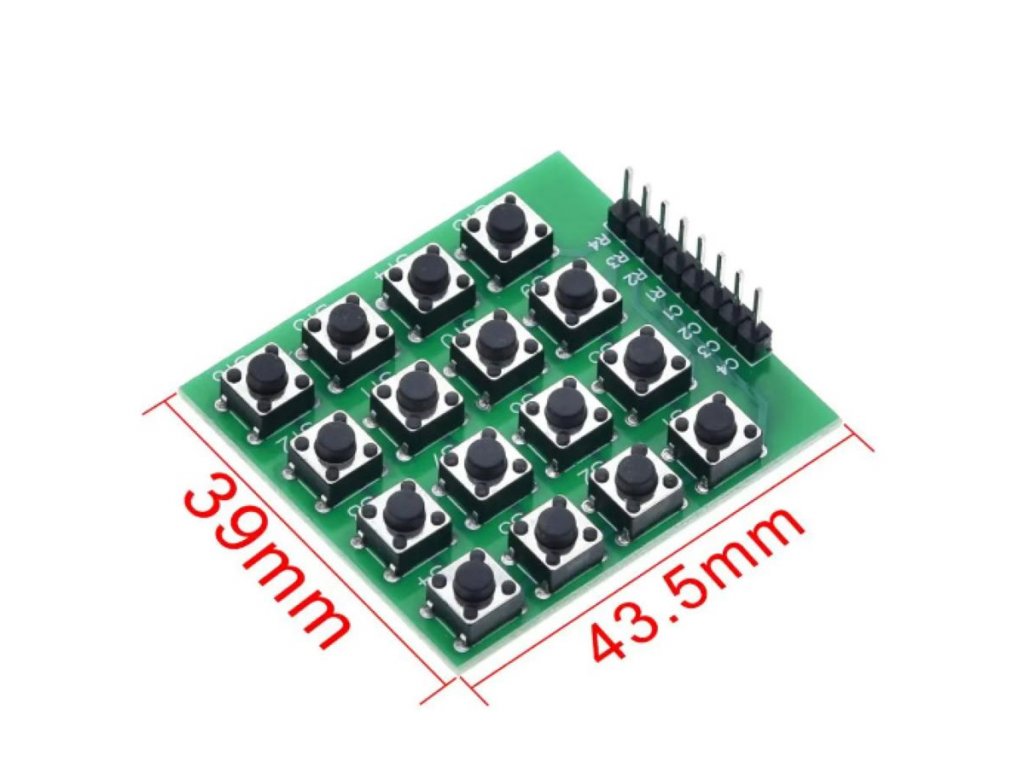

| Méret | 39 mm × 43,5 mm |
| Kimenet típusa | Digitális, multiplex mátrix bemenet |
| Kompatibilitás | Arduino, Raspberry, ESP, STM32 és egyéb MCU-s rendszerek |
🔍 A legfontosabb paraméterek
- 16Gombok száma
- 8Pinek száma
- 4×4Mátrix elrendezés
- 39×43,5 mmMéret
💡 Mire használható?
- Jelszó- vagy számkód zár Beléptető rendszerekhez és riasztókhoz kódbeviteli felületként.
- DIY kezelőpanel Menüinput és vezérlőpanel kialakításához saját fejlesztésű eszközökben.
- Oktatás és MCU-tesztelés Labori és tanulási projektekhez, mátrix bemenet gyakorlásához.
- Elektronikus széf és keypad játék Otthoni, iskolai és hobbi alkalmazásokhoz egyaránt.
🛡️ Előnyök és funkciók
- Egyszerű, gyors adatbevitel: 16 különálló gomb teszi lehetővé a gyors kód- vagy vezérlőbevitelt.
- Kompakt méret: A 39×43,5 mm-es kialakítás könnyen illeszthető panelekhez.
- Strapabíró felépítés: Millió lenyomásra tervezve, olcsó és tartós megoldás.
- Egyszerű MCU-illesztés: Logikai áramkörökkel, multiplexerrel és az Arduino Keypad könyvtárral könnyen beolvasható.
- Mátrixos bekötés: Az 1–4. pin a sorokat, az 5–8. pin az oszlopokat választja, így 8 vezetékkel mind a 16 gomb azonosítható.
⚠️ Mire kell figyelni a használat során?
- Pontos bekötés szükséges: A pin kiosztást (sor/oszlop) mindig a bekötési rajz szerint alkalmazd.
- Szoftveres debouncing ajánlott: A hibamentes gombkiolvasáshoz szoftveres debounce kezelés szükséges.
- Breadboard-kompatibilitás: A 8 pin könnyen illeszthető breadboardhoz vagy panelcsatlakozóhoz.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| 1–4. pin | Sorok kiválasztása |
| 5–8. pin | Oszlopok kiválasztása |
❓ Gyakori kérdések (GYIK)
- Hány GPIO pinre van szükség a 16 gombos mátrix billentyűzet használatához?Összesen 8 GPIO pin szükséges – 4 a sorok és 4 az oszlopok vezérléséhez, de mátrixos beolvasással mind a 16 gomb detektálható.
- Hogyan olvasható ki a 4×4-es mátrix billentyűzet Arduinóval?Az Arduino Keypad könyvtárral néhány soros kóddal megvalósítható – a pin kiosztást a sor és oszlop lábak sorrendjének megfelelően kell beállítani.
- Alkalmas-e ez a billentyűzet elektronikus kódzárhoz?Igen – jelszóbevitelhez, számkód ellenőrzéshez tökéletesen alkalmas, relével vagy zármodul meghajtóval kombinálva egyszerű beléptető rendszer hozható létre.
