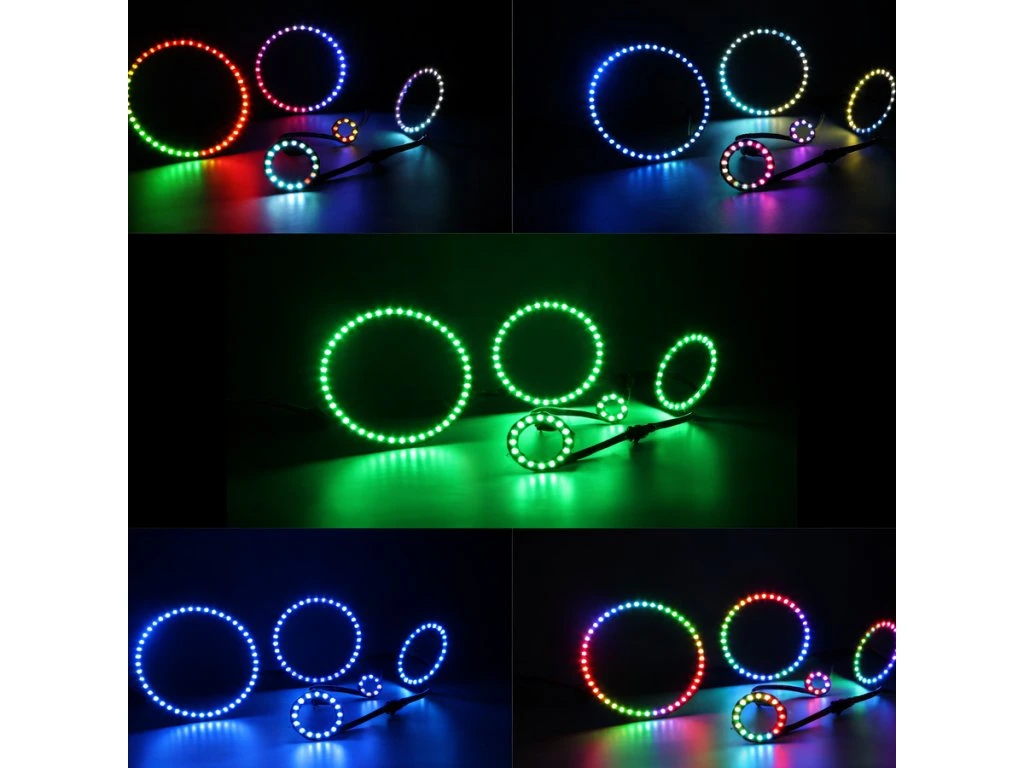

NeoPixel RGB LED gyűrű modul WS2812B 8 LED
- LED típus: WS2812 (5050 RGB)
- LED-ek száma: 8 db
- Színek száma: 16 777 216 (24-bit)
- Adatátvitel: 800 Kbps
- Frissítési frekvencia: ≥ 400 Hz
NeoPixel RGB LED gyűrű modul WS2812B 8 LED
Ez a NeoPixel RGB LED gyűrű modul 8 db WS2812B (5050 RGB) LED-et tartalmaz, 5V tápfeszültséggel és egyetlen adatvezetékes vezérléssel. Minden LED egyedileg irányítható, 16,7 millió szín közül választható. Láncolható, Arduino, ESP32 és Raspberry Pi projektekhez tökéletes.
💡 Miért érdemes ezt a modult választani?
- 🌈 Teljes RGB színskála 16,7 millió szín (24-bit), minden LED egyedileg vezérelhető.
- 🔗 Egyszerű vezérlés Egyetlen adatvezetékkel vezérelhető, serial cascade protokollal.
- ⚡ Beépített vezérlő IC Minden LED saját WS2812 meghajtó chippel rendelkezik.
- 🛡️ Fordított polaritás védelem Stabil és biztonságos működést biztosít.
📊 Műszaki adatok
| LED típus | WS2812B (5050 RGB) |
|---|---|
| LED-ek száma | 8 db |
| Színek száma | 16 777 216 (24-bit) |
| Adatátvitel | 800 Kbps |
| Frissítési frekvencia | min. 400 Hz |
| Kapcsolat | Serial cascade (láncolható) |
| Tápfeszültség | 5V DC |
| Max láncolás | min. 1024 LED (30 FPS mellett) |
| Jel távolság | max. 5 m (erősítő nélkül) |
🔍 A legfontosabb paraméterek
- 8 dbLED-ek száma
- 5V DCTápfeszültség
- 16,7 millióSzínek száma
- 800 KbpsAdatátvitel
💡 Mire használható?
- Mikrokontroller projektekArduino, ESP32 és Raspberry Pi projektekhez.
- Világítás effektekJátékokhoz és LED animációk megjelenítéséhez.
- DekorációHangulatvilágításhoz és dekoratív LED gyűrűkhöz.
- Visszajelző rendszerekStátusz LED kijelzéshez.
🛡️ Előnyök és funkciók
- Teljes RGB spektrum: 16,7 millió szín (24-bit) érhető el, minden LED egyedileg vezérelhető.
- Láncolható kialakítás: Több modul köthető össze egyetlen vezérlővel, serial cascade protokollon keresztül.
- Beépített vezérlő IC: Minden LED saját WS2812 meghajtó chippel rendelkezik, külön vezérlő áramkör nélkül.
- Fordított polaritás védelem: Hozzájárul a stabil és biztonságos működéshez.
- Gyors adatátvitel: 800 Kbps sebességű kommunikáció, min. 400 Hz-es frissítési frekvenciával.
⚠️ Mire kell figyelni a használat során?
- 5V működés: A modul 5V tápfeszültséget igényel, a túlfeszültség károsíthatja.
- Adatirány: Ügyelj a DIN → DOUT irányra a helyes működéshez.
- Jeltávolság: max. 5 m jeltávolság felett erősítőre lehet szükség a megbízható jelátvitelhez.
- Láncolás: Több modul köthető egymás után, egyetlen vezérlővel.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| DIN | Adatbemenet - a vezérlő (Arduino, ESP32) ide küldi a vezérlőjelet |
| DOUT | Adatkimenet - láncolás esetén ide csatlakoztatható a következő modul DIN bemenete |
| Tápfeszültség | 5V DC bemenet a modul működéséhez |
❓ Gyakori kérdések (GYIK)
- Hogyan vezérelhető ez a NeoPixel WS2812B LED gyűrű modul?Egyetlen adatvezetéken (DIN) keresztül, soros cascade protokollal, Arduino esetén a FastLED vagy az Adafruit NeoPixel könyvtár használható.
- Hány NeoPixel modult lehet egymás után láncolni?Elméletileg 1024+ LED láncolható egyetlen vezérlőhöz 30 FPS sebességgel, ha a tápellátás megfelelően méretezett.
- Milyen tápot igényel ez a WS2812B LED gyűrű modul?5V DC stabil tápot, a maximális áramerő a csatlakoztatott modulok és fényerő beállítás szerint változik – ne a mikrokontrollerről tápláld direktben.
