LilyPad 328 mikrokontroller modul – viselhető elektronikához
- Mikrokontroller: ATmega328P
- Órajel: 8 MHz (belső rezonátor)
- Tápfeszültség: 2,7V – 5,5V (ajánlott: 3,3V)
- Analóg bemenetek: 6
LilyPad 328 mikrokontroller modul – viselhető elektronikához

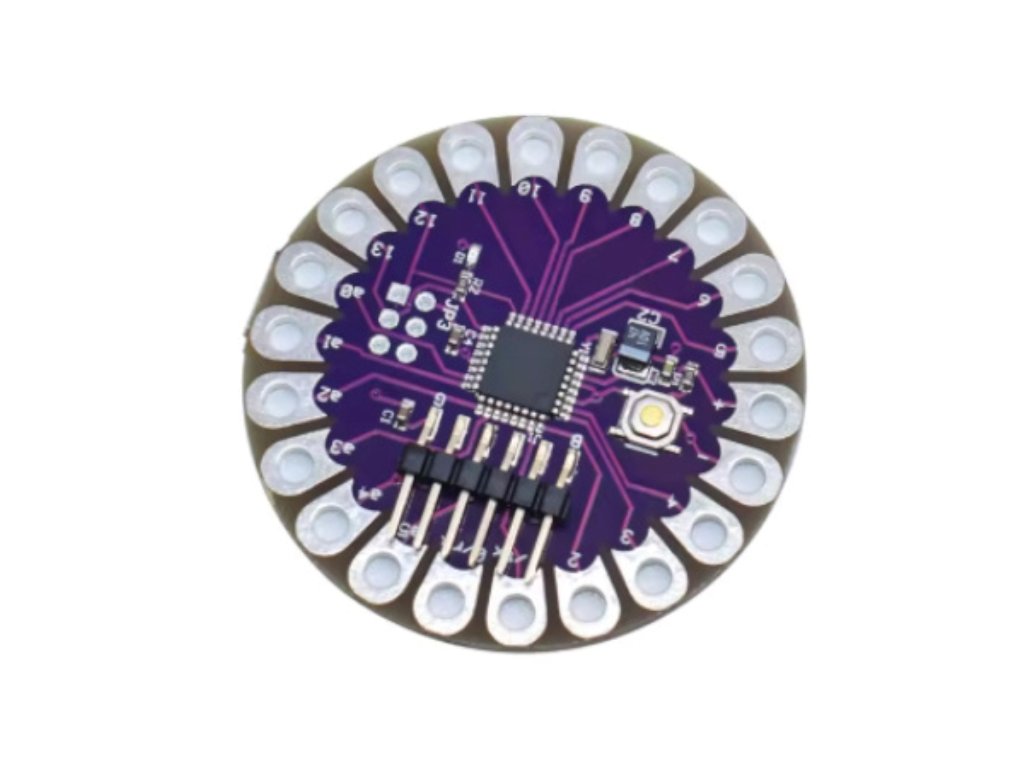

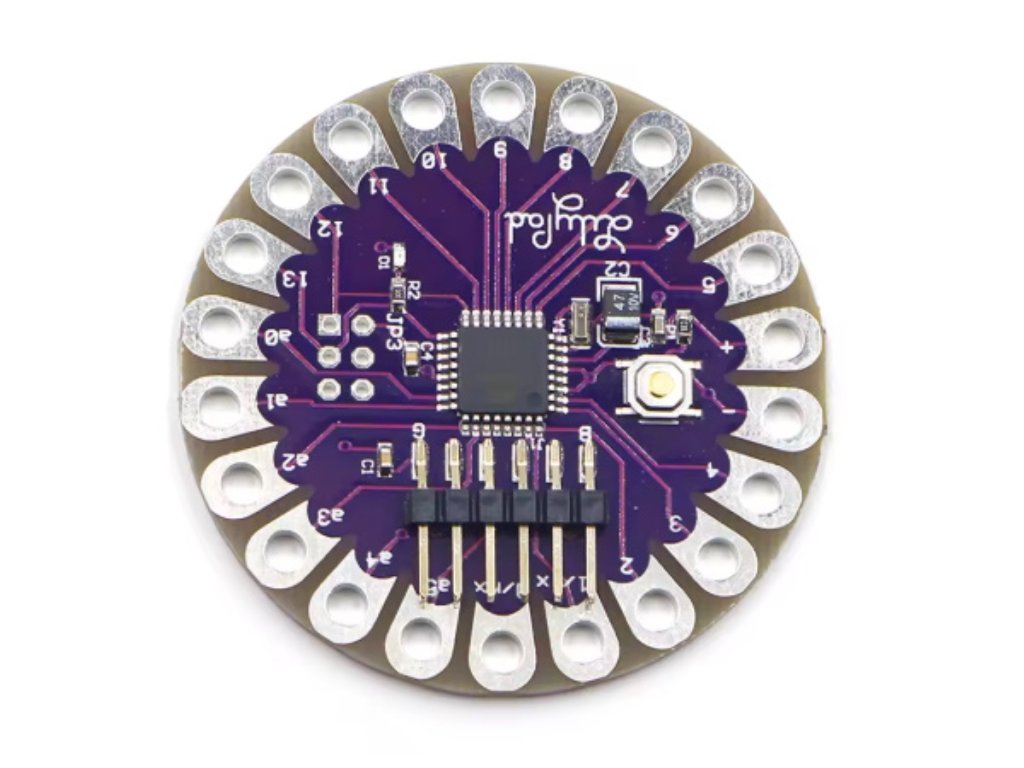

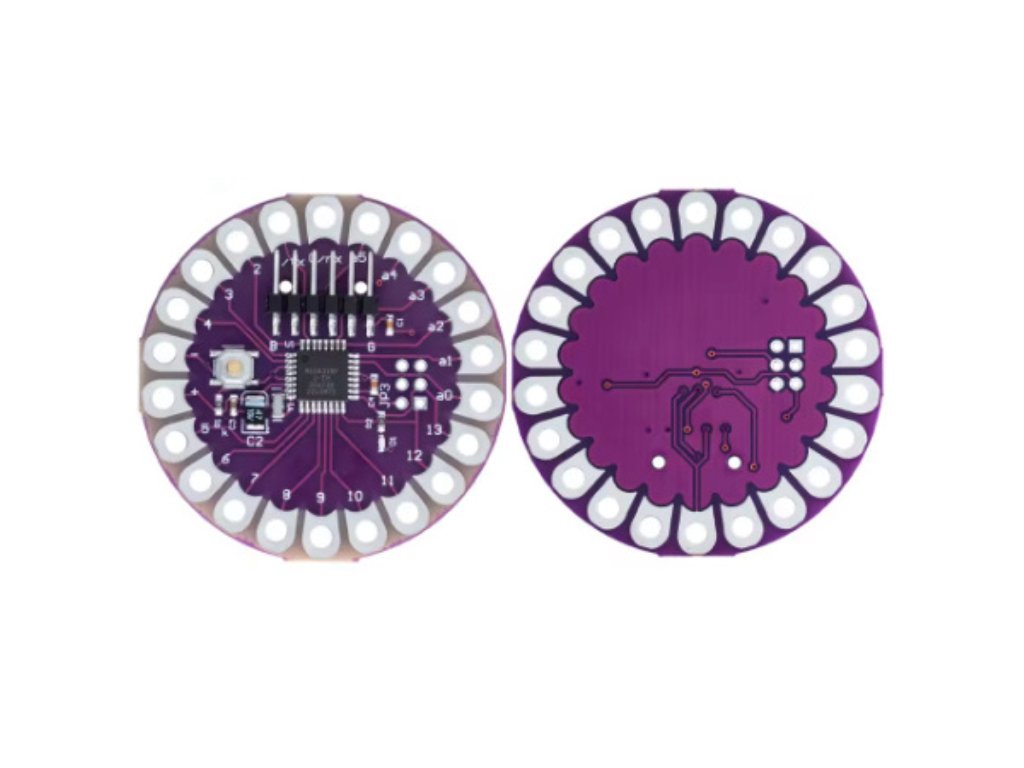

A LilyPad 328 egy kör alakú, varrható ATmega328P alapú mikrokontroller modul, amelyet kifejezetten viselhető elektronikához és e-textile projektekhez terveztek. Vezető cérnával ruhára varrható, Arduino IDE-vel programozható, és LilyPad kiegészítőkkel bővíthető.
💡 Miért érdemes ezt a modult választani?
- 🧵 Flexibilis kialakítás Hajlékony PCB-vel rendelkezik, így ruhákba, textilbe és táskákba is varrható.
- 🔋 Alacsony fogyasztás Ideális hordozható és akkumulátoros alkalmazásokhoz, ha hosszú üzemidőre van szükség.
- 🖥️ Arduino kompatibilis Egyszerűen programozható az Arduino IDE segítségével, nagy közösségi támogatással.
- 🔗 Könnyű integráció Vezető cérnával összekapcsolható más LilyPad részegységekkel (pl. LED-ek, szenzorok), bonyolult forrasztás nélkül.
📊 Műszaki adatok
| Mikrokontroller | ATmega328P |
|---|---|
| Órajel | 8 MHz (belső rezonátor) |
| Tápfeszültség | 2,7V – 5,5V (ajánlott: 3,3V) |
| Digitális I/O lábak | 14 (ebből 6 PWM képes) |
| Analóg bemenetek | 6 |
| Flash memória | 32 KB (2 KB bootloader) |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Áramfelvétel | Alacsony fogyasztású kialakítás |
| Kommunikáció | UART, I2C, SPI |
| Programozhatóság | Arduino IDE, FTDI vagy USB-soros átalakító szükséges a feltöltéshez |
| Méret | Kör alakú, kb. 50 mm átmérő |
🔍 A legfontosabb paraméterek
- ATmega328PMikrokontroller
- 2,7–5,5VTápfeszültség
- 14Digitális I/O lábak
- ~50 mmÁtmérő
💡 Mire használható?
- Viselhető elektronika Világító ruhák, interaktív ékszerek és okos kiegészítők készítéséhez, ahol fontos a kis méret, rugalmasság és könnyű integráció.
- Textil alapú projektek Hőmérséklet- vagy mozgásérzékelős ruházat, táskák, sapkák vagy egyéb hordható textilprojektek megvalósításához.
- Beágyazott rendszerek Alacsony fogyasztású, kompakt kialakításának köszönhetően helytakarékos, hordozható vagy akkumulátoros rendszerek vezérlésére.
- Interaktív művészeti és dizájnprojektek Művészeti installációkban vagy kreatív projektekben, ahol fontos az esztétikus és rugalmas elhelyezés.
🛡️ Előnyök és funkciók
- Rugalmas kialakítás: Hajlékony PCB-vel rendelkezik, így ruhákba, textilbe és táskákba is varrható.
- Alacsony fogyasztás: Hordozható és akkumulátoros alkalmazásokhoz is ideális, hosszabb üzemidőt biztosítva.
- Arduino IDE-vel programozható: Nagy közösségi támogatással rendelkező fejlesztői környezetben programozható.
- Egyszerű bővíthetőség: Vezető cérnával összekapcsolható más LilyPad részegységekkel, például LED-ekkel és szenzorokkal, bonyolult forrasztás nélkül.
- Kompakt, kör alakú kialakítás: Kb. 50 mm átmérőjű, helytakarékos elhelyezést tesz lehetővé.
⚠️ Mire kell figyelni a használat során?
- Programozáshoz adapter szükséges: FTDI vagy USB-soros adapter kell a feltöltéshez, mivel a modulon nincs beépített USB csatlakozó.
- Vezető cérnával történő varrásra optimalizált: A kialakítás kifejezetten ehhez lett tervezve.
- Tápfeszültség tartomány betartása: A modult 2,7V és 5,5V közötti feszültségről üzemeltesd, ajánlottan 3,3V-on.
🧵 Használatba vétel
- Varrás vezető cérnával: A modult vezető cérnával varrd a textilbe vagy ruhadarabba a kívánt elhelyezésben.
- Programozás: Csatlakoztass FTDI vagy USB-soros adaptert a feltöltéshez, majd programozd Arduino IDE segítségével.
- Kiegészítők csatlakoztatása: Kösd össze vezető cérnával más LilyPad részegységekkel, például LED-ekkel vagy szenzorokkal.
❓ Gyakori kérdések (GYIK)
- Milyen csatlakozóval programozható a LilyPad 328 modul?Programozáshoz FTDI vagy USB-soros adapter szükséges, mivel a modulon nincs beépített USB csatlakozó.
- Varrható-e vezető cérnával a LilyPad 328?Igen, a modult kifejezetten vezető cérnával történő varrásra tervezték, így ruhákba, táskákba és textil projektekbe integrálható.
- Kompatibilis-e más LilyPad kiegészítőkkel?Igen, kompatibilis számos LilyPad kiegészítővel, például LED-ekkel, gombokkal és szenzorokkal, forrasztás nélkül.
