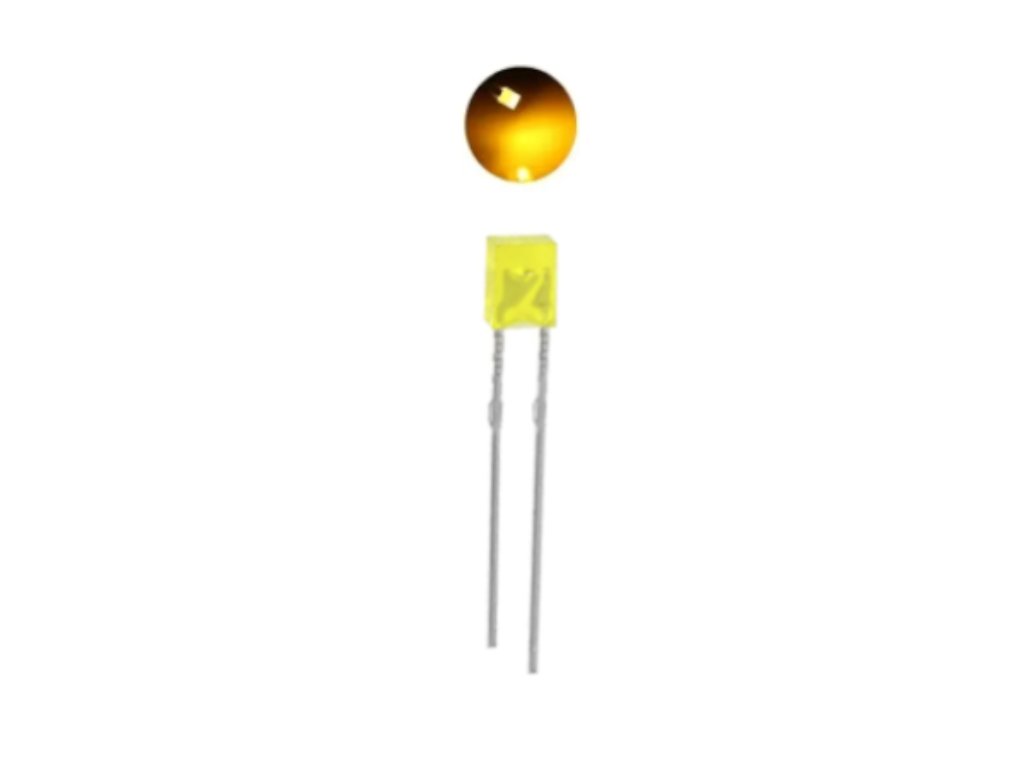

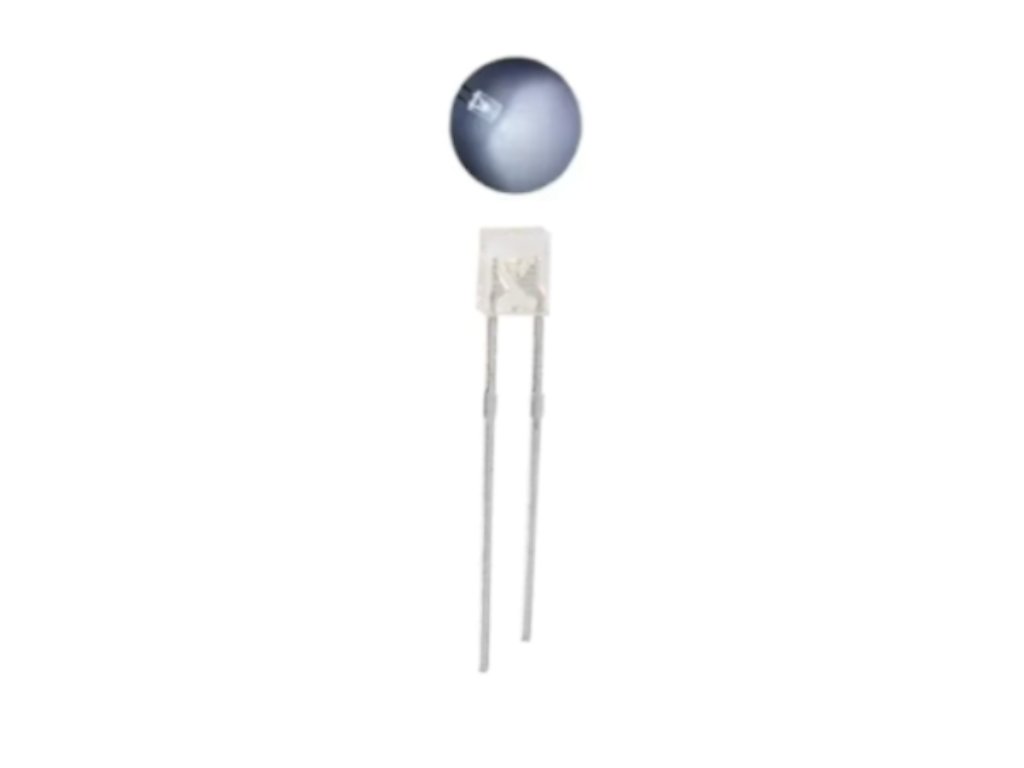

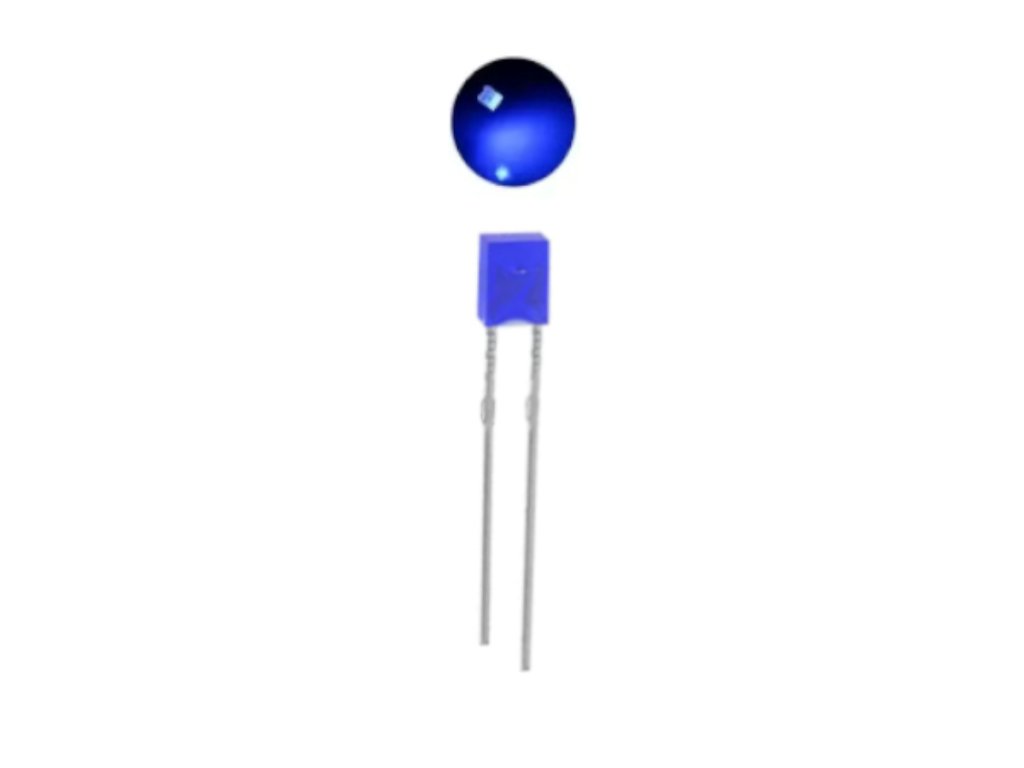

LED dióda négyzet 2x5x7mm irányított fény paneljelzőhöz

LED dióda négyzet 2x5x7 mm – irányított fény paneljelzőhöz

💡 Miért érdemes ezt a LED diódát választani?

• 🎯 Irányított, tömör fény Nem szórja szét feleslegesen a fényt, célzottan világít.
• 📊 Panel- és vezérlő visszajelzés Kiválóan alkalmas státuszjelző fényként kapcsolók, szenzorok, mérőműszerek kijelzőelemeként.
• 🎨 Scene és makett alkalmazás Keskeny lencséjének köszönhetően szűk, sarkos nyílásokban is használható irányított fényként.
• 🎓 DIY és oktatási projektek Színenként eltérő feszültséggel illeszthető, jól tanítható példa a LED-es áramkörökhöz.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 2×5×7 mmLencseméret
• 20 mAÁramerősség
• 1,8–3,6 VFeszültségtartomány
• 5 színSzínválaszték

💡 Mire használható?

• 🔵
  Vezérlőpultok, kapcsolószekrények Elektronikus vezérlőpultok és kapcsolószekrények kijelző LED-jeként.
• 🟩
  DIY és makettezés DIY projektekhez, makettezéshez, modellvasúthoz és automatizálási fényindikátorként.
• 🟨
  Panelkijelzők, oktatás Panelkijelzőkhöz és oktatási áramkörökhöz, például LED tesztábrákhoz és logikai jelzőkhöz.
• 🔴
  Világító dekoráció Világító dekorációhoz, animált feliratokhoz, órákhoz és mátrix megjelenítéshez.

🛡️ Előnyök és funkciók

• Irányított fénykibocsátás: Tömör, irányított fényt ad, amely nem szóródik szét feleslegesen.
• Kis helyigény: Kompakt kialakítása miatt sűrűn is ültethető panelekre.
• Széles színválaszték: Több színben elérhető, egységes formában és mérettel.
• Jól látható fény: Intenzív, jól látható fényt biztosít.
• Egyszerű forrasztás: Könnyen forrasztható, kényelmes paneltervezéshez.

⚠️ Mire kell figyelni a használat során?

• Feszültség és áram betartása: Mindig a megadott feszültség és maximális áram mellett használd, 20 mA tipikus áramerősségnél soros ellenállással biztosítva.
• Magasabb nyitófeszültségű színek: A zöld, fehér és kék LED-ek magasabb, 2,8–3,6 V nyitófeszültséget igényelnek.
• Polaritásra figyelj: A hosszabb láb az anód (+), a rövidebb a katód (–), fordított bekötés esetén a LED nem működik.
• Forrasztási hő: Forrasztásnál ne hevítsd túl hosszan a lábakat.
• Csoportos ültetés: Mátrixos vagy csoportos elhelyezésnél ajánlott párhuzamos vagy soros ellenállással dolgozni.

🔌 Polaritás és beültetés

• Anód (+): A hosszabb láb jelöli az anódot, azaz a pozitív kivezetést.
• Katód (–): A rövidebb láb jelöli a katódot, azaz a negatív kivezetést.
• Forrasztás: A lábak forrasztással rögzíthetők a panelre vagy áramkörbe.

🧩 Elhelyezési tippek

• Sűrű elrendezés: Kompakt mérete miatt sűrűn is elhelyezhető LED panelen.
• Mátrix kialakítás: Egysoros panelen vagy mátrixos elrendezésben egyaránt összeépíthető.

❓ Gyakori kérdések (GYIK)

• Miben különbözik ez a négyzetes LED dióda a kerek 5mm-estől?
  A 2x5x7mm-es négyzetes lencse irányítottabb, szűkebb fénynyalábot ad, és keskeny panelnyílásokba, mátrixos elrendezésbe is könnyebben illeszthető.
• Kell-e ellenállás ehhez a négyzetes LED diódához?
  Igen, soros előtétellenállás szükséges minden szín lábához, a 20mA áramerősség betartásához.
• Milyen projektekhez a legalkalmasabb ez a négyzetes LED dióda?
  Vezérlőpultokon, kapcsolószekrényekben, LED mátrixokban, oktatási áramkörökön és makettjátékokban legjobb a négyzetes, irányított fény miatt.
