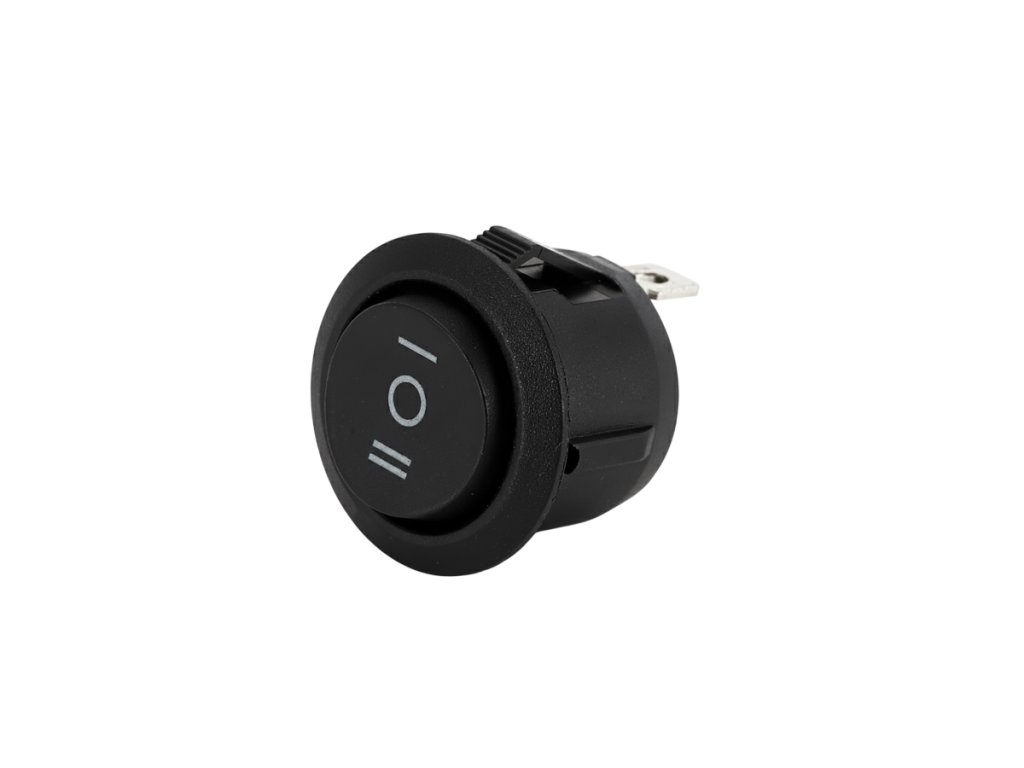

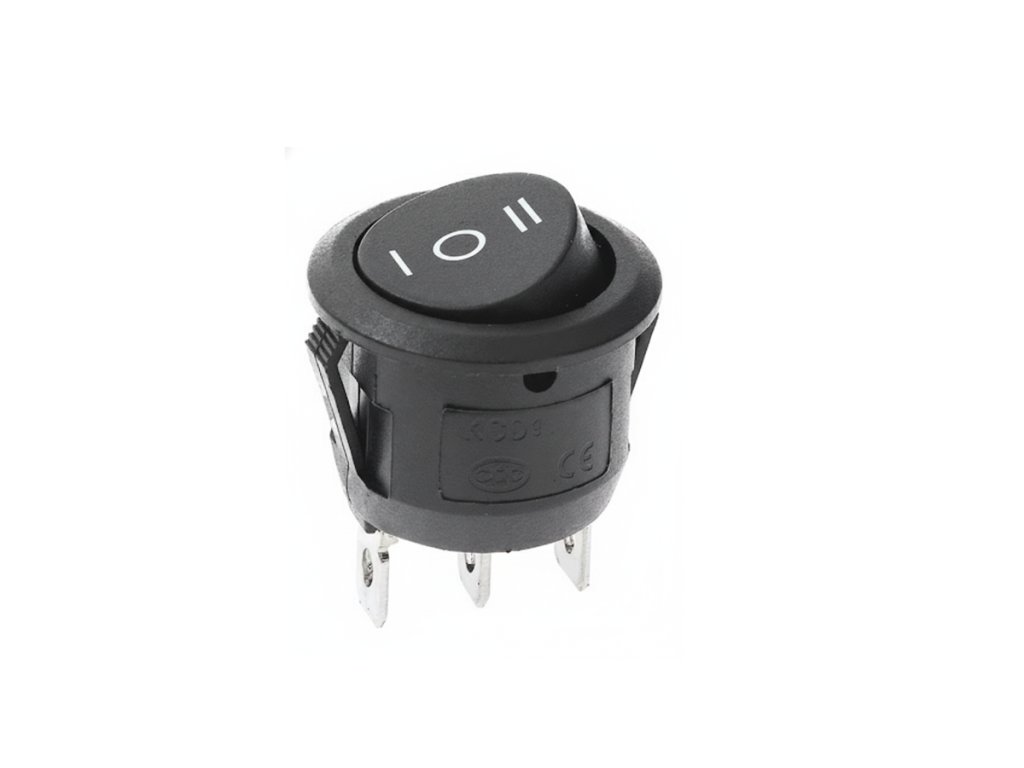

SPDT Kerek háromállású billenőkapcsoló – ON-OFF-ON

SPDT Kerek Háromállású Billenőkapcsoló (KCD1) – ON-OFF-ON, 3 tűs, 10A/125VAC

💡 Miért érdemes ezt a kapcsolót választani?

• 🔀 Háromállású vezérlés A kapcsoló I (ON) – O (OFF) – II (ON) pozíciót kínál, így egyetlen kapcsolóval két áramkör vezérelhető vagy a polaritás váltható.
• 🔧 Egyszerű beépítés A kerek kialakítás és a gyors rögzítő fülek könnyű és stabil beszerelést tesznek lehetővé a készülékházakba.
• ⚡ Széleskörű terhelhetőség Akár 10A/125V AC terhelést is képes kezelni, így kisebb hálózati és DC áramkörökhöz is alkalmas.
• 🔌 Univerzális SPDT kialakítás A 3 tűs konfiguráció ideális, ha egy forrást két különböző célpontra kell irányítani.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• SPDTKapcsoló típusa
• 3 állásON-OFF-ON
• 10A/125VACNévleges terhelhetőség
• Φ20 mmBeépítési furat átmérője

💡 Mire használható?

• 🛠️
  Háztartási és barkácsgépek Kapcsolók cseréje, javítása vagy új funkciók beépítése.
• 🧪
  RC és modellezés Motorok forgásirányának váltása vagy két teljesítményfokozat kiválasztása.
• ⚡
  Autóelektronika Kiegészítő világítás, ventilátorok vagy más 12V-os rendszerek irányított vezérlése.
• 🔬
  Oktatási projektek Elektronikai kísérletekhez, ahol a kapcsolási állapot gyors váltása szükséges.

🛡️ Előnyök és funkciók

• Polaritásváltás: Tökéletes megoldás olyan DC alkalmazásokhoz, ahol a motor vagy a terhelés polaritását kell váltani, például a motor forgásirányánál.
• Funkcióváltás: Egy áramkör két különböző funkciója közötti váltásra használható, például lassú/gyors sebesség.
• Könnyű telepítés: A bepattintható (snap-in) rögzítés gyors és szerszámmentes szerelést tesz lehetővé.
• Tartósság: Megbízhatóan kapcsolja a 12V DC és a 125V AC terheléseket, hosszú élettartamot garantálva.
• Standard méretek: A Φ19.3 mm-es, kb. 20 mm-es furatba illeszkedő beépítési átmérő szabványos a legtöbb készülékházban.

⚠️ Mire kell figyelni a használat során?

• Kapcsolási rajz: A középső láb a közös pólus, a két szélső láb pedig az I és II (ON) állás kivezetése.
• DC használat: Bár a kapcsoló AC terhelésre van minősítve (125V), a 10A-es áramfelvétel a legtöbb 12V DC alkalmazáshoz megfelelő.

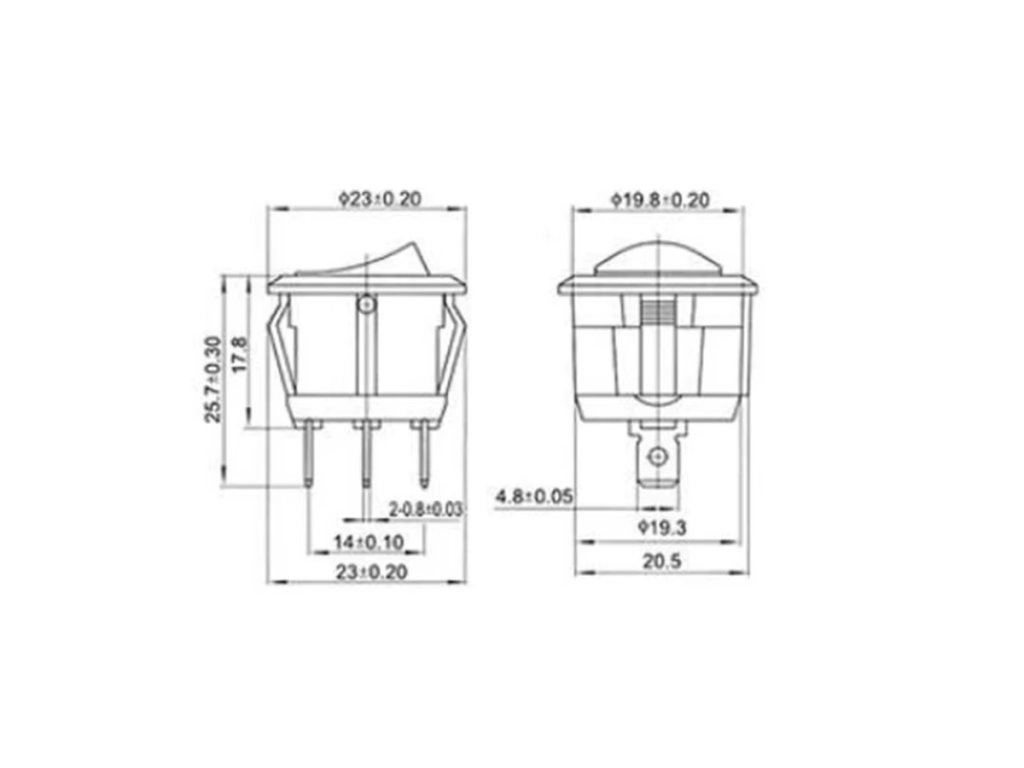

• Tűk mérete: A két szélső láb közötti tűtávolság 14 ± 0.10 mm, a lábak vastagsága 1 mm.

🔌 Bekötési útmutató

🧩 Beépítési tippek

• Bepattintható rögzítés: A kapcsoló snap-in kialakítása szerszám nélkül, gyorsan rögzíthető a kb. Φ20 mm-es furatba.
• Gyors rögzítő fülek: A rögzítő fülek stabil illeszkedést biztosítanak a készülékházban történő beépítéskor.

❓ Gyakori kérdések (GYIK)

• Mire alkalmas az SPDT konfiguráció ebben a kerek háromállású billenőkapcsolóban?
  Az SPDT (egypólusú kétállású) kialakítás lehetővé teszi hogy egy közös forrást felváltva két különböző célpontra irányítsunk – például motor forgásirányának váltásához ideális.
• Hogyan kell bekötni ezt a 3 tűs kerek háromállású kapcsolót?
  A középső tű a közös pólus a két szélső tű az I és II ON állás kivezetése – a tűk távolsága 14 mm a szélső lábak között.
• Milyen különbség van az 1429-es háromállású billenőkapcsoló és ez között?
  Ez az SPDT kerek változat kisebb teljesítményre (10A/125VAC) alkalmas és kerek kialakítású polaritásváltásra és RC projektekre optimalizálva szemben a nagyobb 16A-es szögletes ipari változattal.
