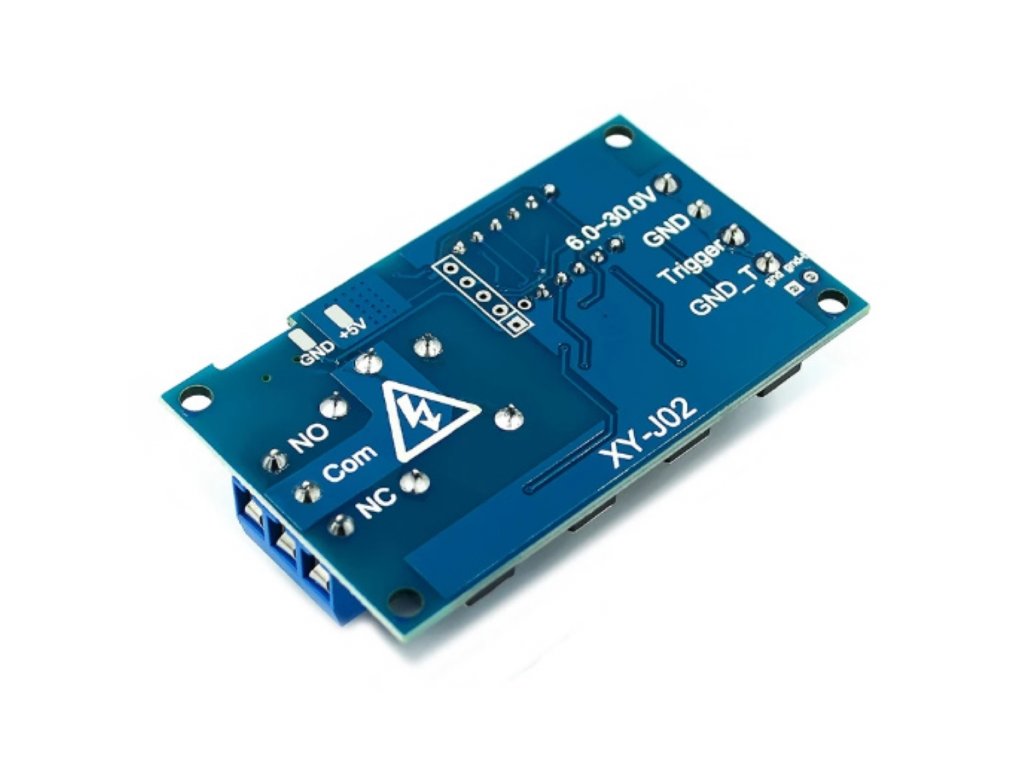

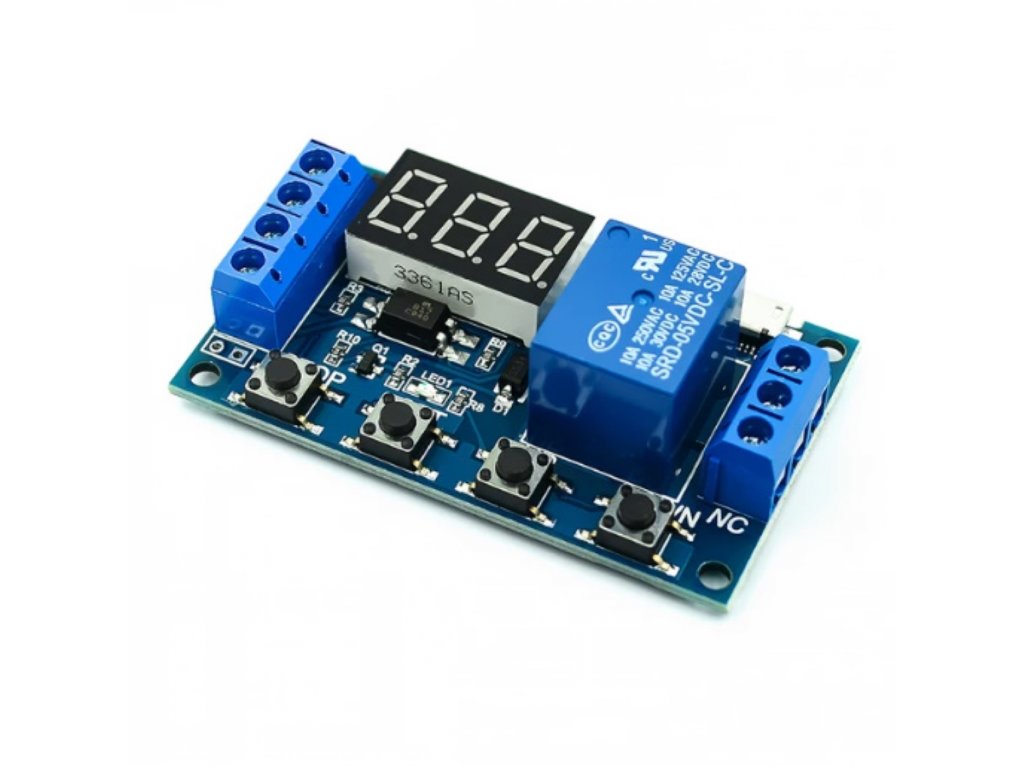

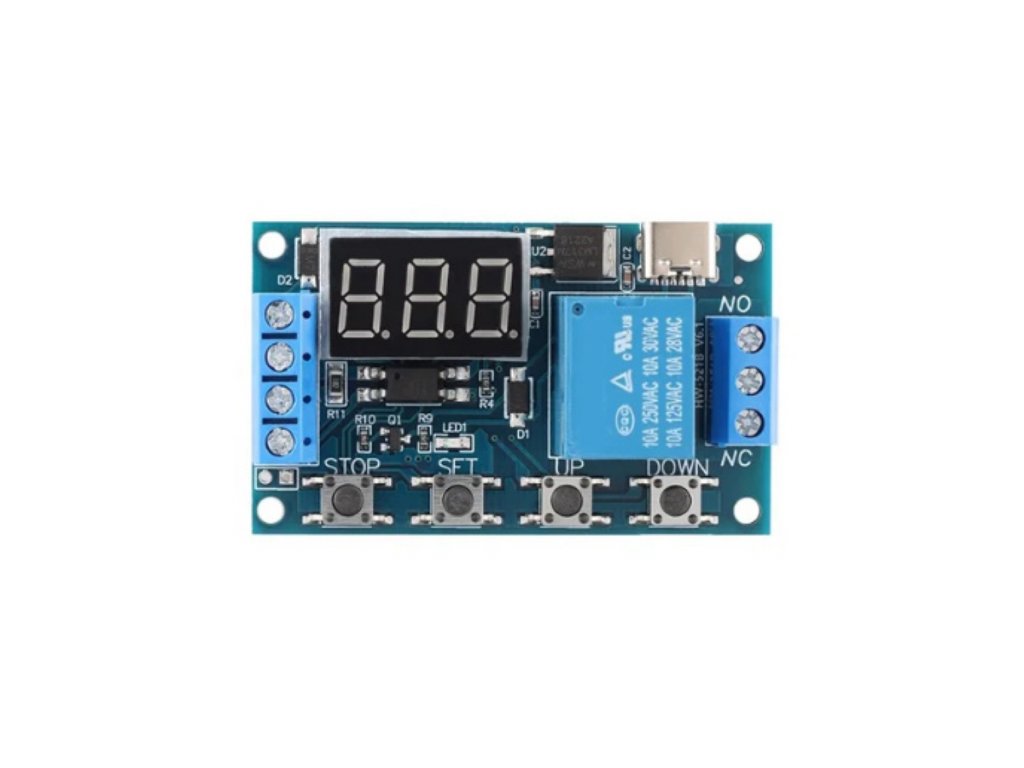

Ez a 5V-36V bemeneti feszültséggel működő időzíthető relémodul univerzális, mikrovezérelt vezérlőegység, amely széles időzítési tartományban használható: 0,1 másodperctől 999 percig. Áramfelvétele nyugalmi állapotban 20 mA, működés közben 50 mA. Alkalmas villamos rendszerek, motorok, lámpák, szivattyúk vagy egyéb vezérlőfeladatok időzíthető automatizálására.
IDŐZÍTHETŐ VEZÉRLŐ MODUL RELÉVEL (5V)
Mire jó ez a modul?
✅ Eszközök időzített kapcsolására vagy automatikus vezérlésére, például világítás, ventilátor, motor, szivattyú rendszerek automatizálásához, időalapú be/ki kapcsoláshoz
Tökéletes barkács, smart home, installációs és ipari projekthez egyaránt.
✅ Többféle időzítési, késleltetési, ciklikus vagy egyszeri kapcsolási logika és ciklusvezérlés megvalósítására
Különösen hasznos, ha szabályozható, szabvány relével kapcsolt vezérlés, tartós és reprodukálható működés szükséges.
✅ Biztonsági és kényelmi vezérlőfunkciók, mint vészleállítás (STOP-gomb), fordított polaritás elleni védelem, indítási/kioldási opciók beállítása
Könnyen paraméterezhető és élethelyzethez igazítható az időzítés.
TELJES MŰKÖDÉS LEÍRÁSA
Alapparaméterek
-
Bemeneti feszültség: 5V–36V DC
-
Üzemi áram: nyugalmi 20 mA, működési 50 mA
-
Időtartomány: 0,1 mp – 999 perc (szabadon választható, több lépésben)
-
Relé vezérlés: beépített
-
Vészleállítás: STOP gombbal azonnal megszakítható a folyamat
-
Fordított polaritás elleni védelem
Relé működése – Üzemmódok és logika
P1 üzemmód (“Egyedi időzített kapcsolás”):
-
P1.1: Jel érkezik → relé bekapcsol az "OP" (Open Period, kapcsolt idő) idejére → lejárat után kikapcsol. Ha időközben újabb jel érkezik, az érvénytelen (nem indul újra az időzítés).
-
P1.2: Jel érkezik → relé bekapcsol az "OP" idejére → újabb jelre az időzítés azonnal újraindul, a relé bent marad a kapcsolási idő végéig.
-
P1.3: Jel érkezik → relé bekapcsol az "OP" idejére → újabb jelre a relé azonnal kikapcsol, az időzítő leáll.
P2 üzemmód (“Késleltetés+kapcsolás”):
-
Jel érkezik → relé kikapcsolt "CL" (Close period) időn át → majd bekapcsol az "OP" időtartamra → ezután kikapcsol.
P3 üzemmód (“Ciklus, ismétlés”)
-
P3.1: Jel érkezik → relé az "OP" idő lejárta után bekapcsol → majd "CL" időn át kikapcsolva marad. A ciklus (ciklusszám: "LOP") ismétlődik, ha a jel időközben megjelenik, a ciklus leáll.
-
P3.2: Ciklikus kapcsolás, külső jel nélkül is. Az "OP" ideig relé bekapcsol, majd a "CL" ideig kikapcsol, ezt követően automatikus ismétlés, amíg a ciklusszám ("LOP") el nem éri a beállított értéket.
P4 üzemmód (“Jel tartási funkció, időzítés törlés”)
-
Jel érkezésekor az időzítő indul, relé bekapcsolva marad, ha a jel megszűnik, az "OP" időn túl relé kikapcsol. Ha egy új jel jön az időzítés alatt, az időzítő törli a futó időzítést.
További funkciók
-
STOP (vészleállítás): bármely üzemmód futása közben azonnali leállítás a gombbal.
-
Fordított polaritás elleni védelem: hibás bekötés esetén nem károsodik a modul.
Fő előnyök
✔️ Széles időzítési tartomány (0,1 mp–999 perc), pontos relévezérlés
✔️ Rugalmas, programozható működtetés – számos vezérlési logika
✔️ STOP/vészleállítás mechanikus gombbal, beépített védelem
✔️ Könnyű bekötés, kis fogyasztás, bármilyen 5–36V köztes tápról működtethető
Felhasználási példák
🔋 Automata világítás, ventillátor, időzített szivattyú, motorvezérlés
🛠️ DIY prototípus, okos otthon automatizálás, biztonsági rendszerek
💡 Késleltetett vagy ciklikus vezérlésű berendezések
🎛️ Ipari/oktatási relévezérelt időzítő panelek
🏠 Otthoni vagy műhelyi elektronikai telepítés
Fontos tudnivalók
⚡ A teljes működési logika minden üzemmódban paraméterezhető – mindig ellenőrizd a helyes beállítást próba előtt!
⚡ Fordított polaritás rövid ideig sem okoz problémát, de javasolt helyes bekötés
⚡ STOP-gomb működés közben vészleállítja a relét és az időzítést – érdemes mindig elérhető helyen tartani
⚡ A relé maximális áramát, feszültségét ne lépd túl – ez a modul élettartamát befolyásolja
