Az időzíthető relé modul intelligens vezérlőegység, mellyel 5V vagy 12V DC tápfeszültségről programozhatóan szabályozható elektromos áramkörök kapcsolása, időzítése és automatizálása. A relé maximális terhelése DC (30V/10A) és AC (250V/5A), számtalan (akár 32 féle!) időzítési és kapcsolási funkcióval – így univerzális megoldás mikrovezérlős, DIY, otthonautomatizálási vagy ipari rendszerekhez.

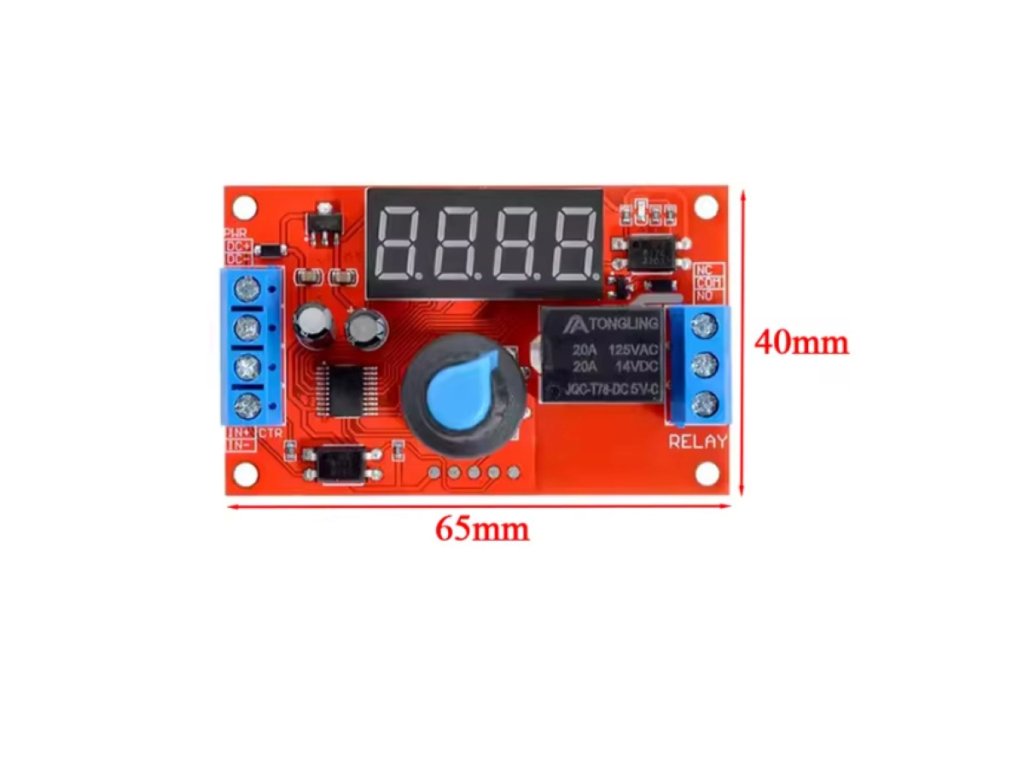

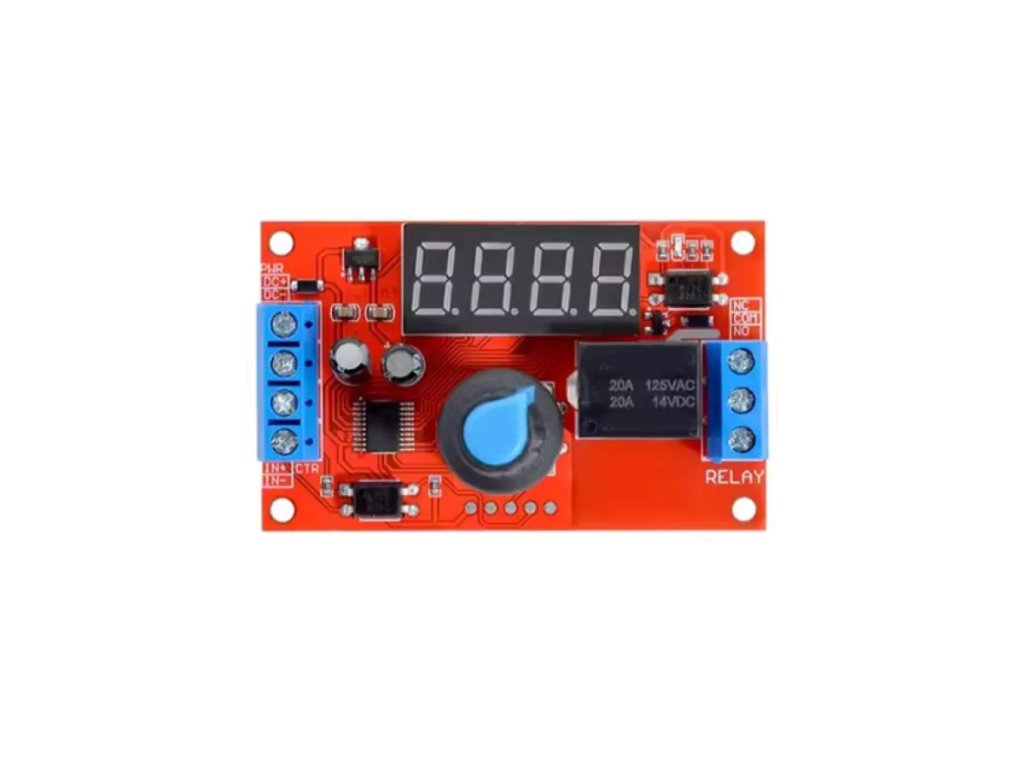

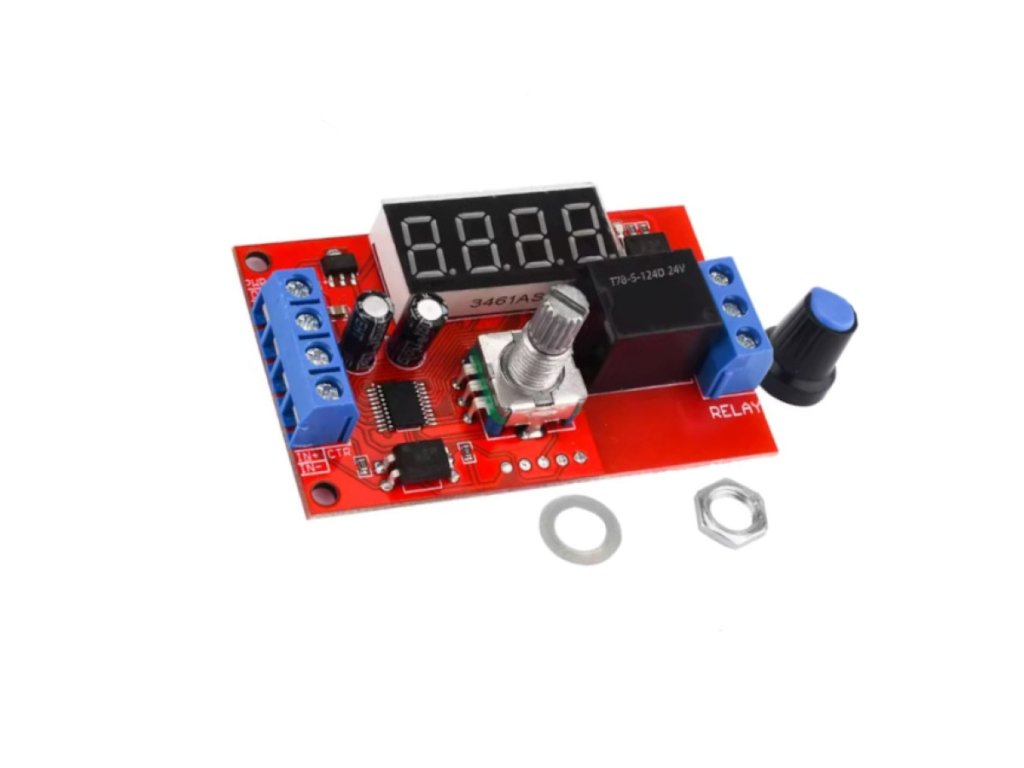

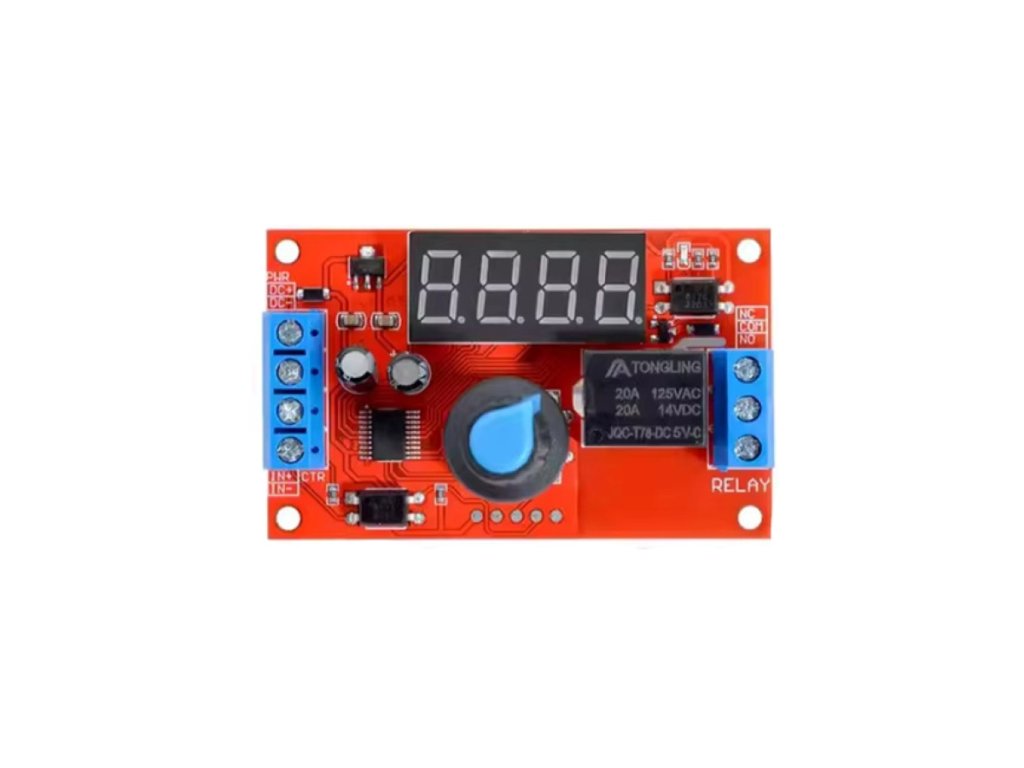

IDŐZÍTHETŐ RELÉ MODUL 5V / 12V 10A

Mire jó ez a relémodul?

✅ Programozható, időzített, eseményvezérelt kapcsolásokhoz
Ideális világításhoz, motorok, szelepek, szivattyúk, elektromos zárak, riasztók, ventilátorok, vagy akár automatizált folyamatok vezérléséhez – időalapú vagy jelvezérelt kapcsolásra.

✅ DIY, hobbi, labor, projekt automatizálás, ahol rugalmasan változtatható az időzítés, bekapcsolás logikája
Potméteres, könnyen beállítható időtartamok; akár nyomógombos, periódikus, több lépéses vagy impulzusvezérelt működés.

Főbb jellemzők

🔹 Relé feszültsége: DC 5V vagy 12V (változat szerint)
🔹 Kimeneti terhelés:
 - DC: max. 30V 10A
 - AC: max. 250V 5A
🔹 Nyugalmi áram: 20mA (készenléti fogyasztás, aktív be nem kapcsolt relé)
🔹 Működési áram: 60mA (kapcsolt relé, teljes aktív fogyasztás)
🔹 Üzemi hőmérséklet: –25°C és +85°C között
🔹 Kikapcsolási memória: a modul megtartja a beállított időzítési módot és paramétereket
🔹 Kábelezési portok:
 - DC+ : tápellátás pozitív
 - DC– : tápellátás negatív
 - IN+ : jelbemenet pozitív
 - IN– : jelbemenet negatív
 - NO : relé nyitott kontaktus (az áramkört csak bekapcsoláskor zárja)
 - COM : közös érintkező
 - NC : relé zárt kontaktus (nyugalmi állapotban zárt)
🔹 32 féle programozott működési mód (részletes leírás a fenti felsorolásban – lásd lentebb)

Előnyei

✔️ Univerzális időzített/impulzus vezérlés – szinte minden mínusz-típusú vezérlési logika lehetséges
✔️ Nagy relékapacitás – DC 10A, AC 5A – ventilátor, világítás, motor, szivattyú stb. kapcsolására tökéletes
✔️ Potméteres beállítás – gyorsan optimalizálható az időzítés, nem kell mikrokontrollerhez nyúlni
✔️ Memória funkció – áramszünet vagy kikapcsolás után is megtartja a programot
✔️ Kompakt méret, egyszerű csatlakoztatás – bárhová beépíthető
✔️ Esemény-, impulzus-, periodikus, kombinált, ciklus, késleltetett, jelezett, stb. működési módok
✔️ NO/NC kontaktus – bármilyen áramkör, eszköz egyszerű bekötése

Felhasználási területek

🔋 Automatizált világítás, szivattyú, motor, zárszerkezet, ventilátor vezérlés cserélhető logikával
🖥️ DIY otthonautomatizálás, “okos” otthon, WiFi/IoT vezérelt relépont
💡 Időzített kapcsolás – pl. beállított időn túl lekapcsoló lámpa, riasztókésleltetés, időablakos fűtés
🛠️ Műhely, labor, tesztpad, fogyasztó időalapú működtetése
🏠 Gépindítás, automata kapunyitó, szelepszabályzó, vezérlőpanel

32 FÉLE MŰKÖDÉSI LOGIKA – NÉHÁNY GYAKORI PÉLDA

1. P-11: Nyomógomb mód, jel beérkezésekor bekapcsol, jel nélkül kikapcsol.
2. P-12: Önzáró mód, a relé állapota minden egyes aktiváláskor megváltozik.
3. P-13: Aktiválás után a relé zár, majd késleltetés után kikapcsol; a késleltetés alatt az új aktiválás érvénytelen.
4. P-14: Aktiválás után a relé zár, majd késleltetés után kikapcsol; új aktiválás újraindítja az időzítést a késleltetés alatt.
5. P-15: Aktiválás után a relé zár, majd késleltetés után kikapcsol; a késleltetés alatt az aktiválás hozzáadódik az időzítéshez.
6. P-16: Aktiválás után a relé zár, majd késleltetés után kikapcsol; a késleltetés alatt az aktiválás visszaállítja az időzítést (a relé kikapcsol).
7. P-17: Aktiválás után a relé a jel fennállásáig zárva marad, majd a jel megszűnése után késleltetett idővel kikapcsol.
8. P-18: A bekapcsolás után a relé azonnal zár, és késleltetés után kikapcsol; a következő bekapcsolásig így marad.
9. P-21: Jel érkezése után a relé bekapcsol, késleltetés után (A idő) kikapcsol.
10. P-22: Folyamatos jel esetén a relé késleltetés után (A idő) bekapcsol; ha a jel megszűnik, a relé kikapcsol.
11. P-23: Ha a jel megszűnése meghaladja az A időt, a relé bekapcsol; ha van jel, a relé kikapcsol.
12. P-24: Folyamatos jel esetén, az A idő után a relé bekapcsol; ha a jel megszűnik, az A idő után kikapcsol.
13. P-25: Folyamatos jel esetén, az A idő után a relé bekapcsol; ismételt jel esetén, az A idő után kikapcsol.
14. P-26: Jel érkezésekor a relé bekapcsol, késleltetés után kikapcsol (A idő). A jel megszűnése után a relé ismét zár egy másik A időre, majd leáll.
15. P-27: Pulzusjel (felfutó vagy lefutó él) esetén a relé kikapcsol; ha nincs pulzusjel, az A idő után bekapcsol.
16. P-28: Bekapcsolás után a relé késleltetéssel (A idő) bekapcsol, és addig zárva marad, amíg ki nem kapcsolják.
17. P-31: Bekapcsolás után a relé bekapcsol A időre, majd kikapcsol B időre, ezt végtelen ciklusban ismétli; kikapcsolás leállítja a ciklust.
18. P-32: Folyamatos jel esetén a relé bekapcsol A időre, majd kikapcsol B időre, ezt végtelen ciklusban ismétli; a jel megszűnése leállítja a ciklust.
19. P-33: Egy jel érkezésekor a relé bekapcsol A időre, majd kikapcsol B időre, ezt végtelen ciklusban ismétli; egy újabb jel megszakítja a ciklust.
20. P-34: Bekapcsolás után, A idő elteltével a relé bekapcsol, majd B idő elteltével kikapcsol.
21. P-35: Egy jel érkezésekor a relé késleltetés után (A idő) bekapcsol, majd B idő elteltével kikapcsol.
22. P-36: Folyamatos jel esetén, az A idő után a relé bekapcsol, majd B idő után kikapcsol; a jel megszűnése visszaállítja az időzítést, és a relé kikapcsol.
23. P-37: Ha van jel, a relé automatikusan kikapcsol A idő után, majd B idő után újra bekapcsol; az A+B idő alatt a jelaktiválás érvénytelen.
24. P-38: Ha van jel, a relé automatikusan kikapcsol A idő után, majd B idő után újra bekapcsol, és ezt ismétli.
25. P-41: Jel esetén nincs akció; ha a jel eltűnik, a relé A idő elteltével bekapcsol, majd kikapcsol.
26. P-42: Ha a jel eltűnik, a relé A idő elteltével bekapcsol, majd B idő elteltével kikapcsol.
27. P-43: Ha a jel eltűnik, és ez meghaladja az A időt, a relé bekapcsol; majd B idő elteltével kikapcsol.
28. P-44: Bekapcsolás után a relé bekapcsol A időre, kikapcsol B időre, majd C ciklus után leáll.
29. P-45: Bekapcsolás után nincs akció; jel érkezésekor a relé bekapcsol A időre, majd kikapcsol B időre; C ciklus után leáll; ha új jel érkezik, a ciklus újraindul.
30. P-46: Ha a jel érkezése több mint A alkalommal történik meg, a relé bekapcsol; és így marad, amíg ki nem kapcsolják.
31. P-47: Ha a jel érkezése több mint A alkalommal történik meg, a relé bekapcsol; B idő elteltével kikapcsol.
32. P-48: Az adott C idő alatt, ha a jel több mint A alkalommal érkezik, a relé bekapcsol, majd B idő után kikapcsol, és leáll.

Fontos tudnivalók

⚡ Csak megfelelő (5V vagy 12V DC) tápot használj – a relé és elektronika érzékeny a tápfeszültségre!
⚡ A relé NO/NC/COM kivezetéseire a megfelelő terhelés bekötésekor ügyelj – DC-n max. 10A, AC-n max. 5A a biztonságos áramfelvétel!
⚡ A beállítás (potméter vagy digitális gombok) minden üzemmód, időtartam felvitelére általában szoftveres vagy hardware-es gomb kell – pontos használat a panel leírása szerint!
⚡ Kikapcsolási memória: tápkimaradás után újra indulva a modul visszaáll a korábbi logikára
⚡ Erős terhelésnél, induktív fogyasztónál mindig védő dióda vagy RC snubber alkalmazása javasolt!
⚡ Bekötésnél mindig ellenőrizd a DC+, DC–, IN+, IN– vezetékek irányát, nehogy fordítva csatlakoztass
⚡ A panel üzemi hőmérséklet-tartománya széles, kültéri/hideg vagy meleg környezetben is működik
