Időzített csipogó LED-ekkel gyakorló készlet – NE555P buzzer kit
- Tápfeszültség: DC 4,5 - 5,5 V (3db elem ajánlott)
- Tábla mérete: 2,5 cm * 3,5 cm
- Buzzer: 5V passzív buzzer
- Fő chip: NE555P
Időzített csipogó LED-ekkel gyakorló készlet – NE555P buzzer kit, DC 4,5–5,5V, 2,5×3,5 cm panelmérettel
Időzített csipogó LED gyakorló készlet NE555P időzítő chippel. Passzív buzzer és piros-zöld LED kombináció mutatja meg az időzítés alapjait. DC 4,5–5,5V, kompakt 2,5 × 3,5 cm-es PCB – remek DIY projekt kezdőknek és haladóknak.
💡 Miért érdemes ezt a gyakorló készletet választani?
- ⏱️ Chip-vezérelt időzítés Az NE555P időzítő chip irányítja a LED-ek villogását és a buzzer hangjelzését.
- 🔊 Jól hallható hangjelzés Beépített 5V passzív buzzer tiszta, jól hallható hangot ad.
- 🔋 Egyszerű tápellátás DC 4,5–5,5V feszültségről működik, akár három elemmel is üzemeltethető.

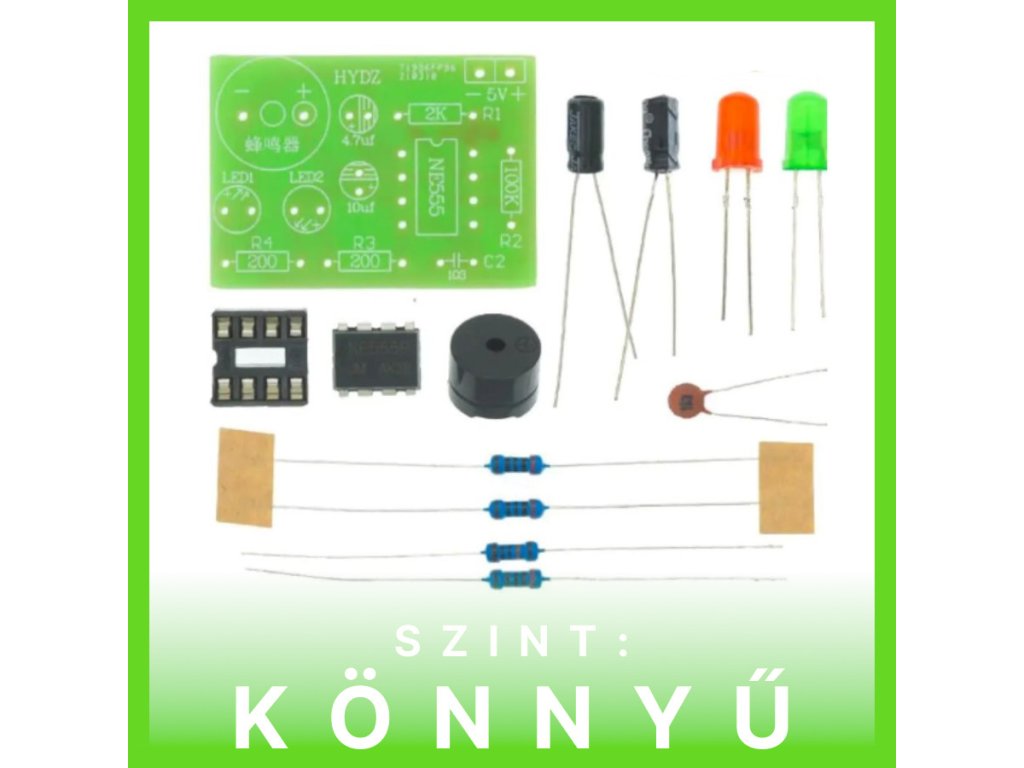

- 🔧 Tanulságos építés Az összeszerelés közben megismerheted az ellenállások, kondenzátorok, LED-ek és az NE555 chip működését.
📊 Műszaki adatok
| Termék típusa | Elektronikai gyakorló készlet, időzítő és LED vezérlő áramkör |
|---|---|
| Vezérlő chip | NE555P időzítő IC |
| Működési feszültség | DC 4,5–5,5V |
| Buzzer | 5V passzív buzzer |
| LED-ek | 1 db zöld és 1 db piros LED dióda |
| Ellenállások | 2 db 200Ω, 1 db 100KΩ, 1 db 2KΩ |
| Kondenzátorok | 1 db 4,7uF, 1 db 10uF, 1 db kerámia kondenzátor |
| Panelméret | 2,5 × 3,5 cm |
| Összeszerelés | Forrasztással, forrasztópáka és forrasztóón szükséges |
| Ajánlott felhasználás | Technika óra, kreatív játékok, hobbi elektronikai projektek |
🔍 A legfontosabb paraméterek
- DC 4,5–5,5VTápfeszültség
- 2,5 × 3,5 cmPanelméret
- NE555PVezérlő chip
- 5VBuzzer feszültség
💡 Mire használható?
- Oktatás és technika óra Kiváló eszköz az időzítés, a LED vezérlés és a hangjelzés alapjainak szemléltetésére.
- Kreatív játékok Hangos és villogó fényjelzős effektek építésére kreatív projektekhez.
- Hobbi elektronikai projektek Saját időzítő és jelzőáramkörök építésére hobbi célra.
- Alkatrész-ismeret gyakorlása Az ellenállások, kondenzátorok, LED-ek és az NE555 chip működésének gyakorlati megismerésére.
🛡️ Előnyök és funkciók
- Chip-vezérelt időzítés: Az NE555P chip irányítja a LED-ek villogását és a buzzer hangjelzését.
- Kompakt méret: A 2,5 × 3,5 cm-es panel könnyen elhelyezhető asztalon vagy dobozban.
- Rugalmas tápellátás: DC 4,5–5,5V feszültségről, akár három elemmel is üzemeltethető.
- Jól hallható hangjelzés: A beépített 5V passzív buzzer tiszta hangot ad.
- Tanulási élmény: Összeszerelés közben megismerheted az ellenállások, kondenzátorok, LED-ek és az NE555 chip működését.
⚠️ Mire kell figyelni a használat során?
- Tápfeszültség betartása: A panelt kizárólag DC 4,5–5,5V feszültségű áramforrásról üzemeltesd.
- Forrasztás szükséges: Az összeszereléshez forrasztópákára és forrasztóónra lesz szükséged.
- Önálló összeszerelés: A készlet különálló alkatrészekből áll, a működő panel elkészítése forrasztási munkát igényel.

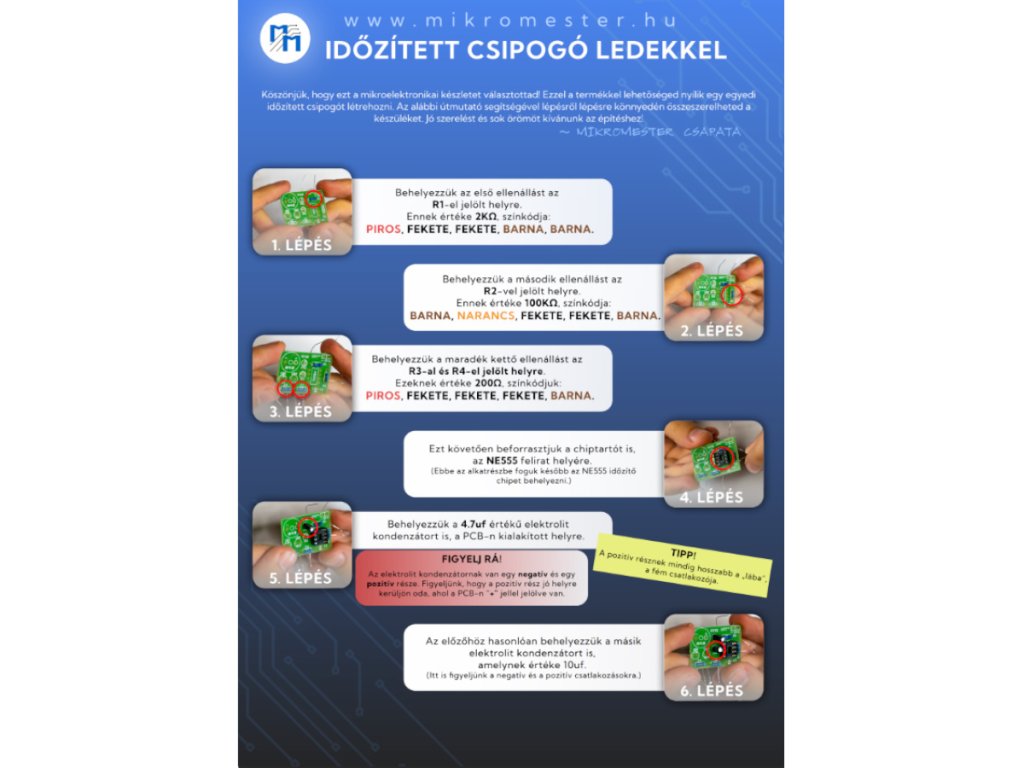

🔧 Összeszerelési útmutató
- Eszközök előkészítése: Az összeszereléshez forrasztópákára és forrasztóónra lesz szükséged.
- Alkatrészek forrasztása: Az NE555 chipet, a zöld és piros LED-et, az ellenállásokat, a kondenzátorokat és a buzzert a panelra kell forrasztani.
- Áramforrás csatlakoztatása: A kész panelt DC 4,5–5,5V feszültségű áramforrásról, például három elemmel üzemeltetheted.
🧩 Beépítési tippek
- Kompakt elhelyezés: A 2,5 × 3,5 cm-es méret miatt a panel asztalon vagy kisebb dobozban is könnyen elhelyezhető.
❓ Gyakori kérdések (GYIK)
- Milyen chip vezérli az időzített csipogó LED készletet?A panel központi eleme az NE555P időzítő chip, amely irányítja a LED-ek villogását és a buzzer hangjelzését.
- Milyen hangjelzőt tartalmaz ez a csipogó LED kit?A készlet 5V-os passzív buzzert tartalmaz, amely tiszta, jól hallható hangjelzést ad.
- Hány LED van ebben az időzítő buzzer készletben?A csomag 1 db zöld és 1 db piros LED diódát tartalmaz.
