ESP-01 / USB Adapter, Programozó (ESP8266)

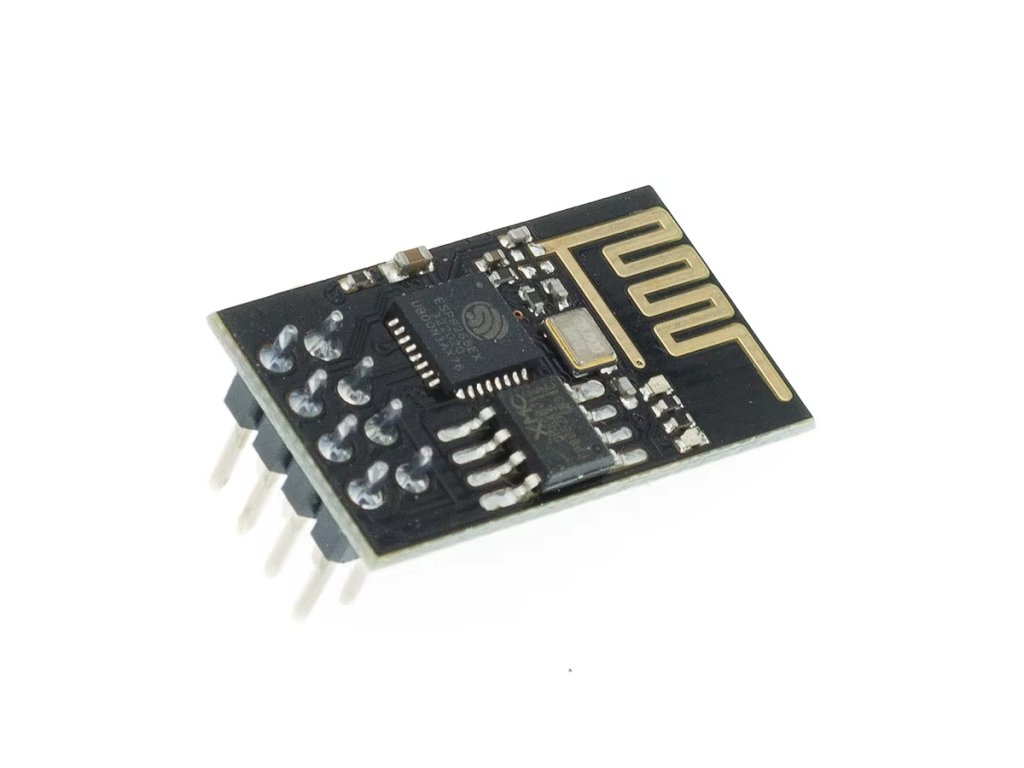

ESP-01 WiFi Modul (ESP8266, ESP-01S)

A ESP-01/ESP-01S egy miniatűr, nagy teljesítményű WiFi modul az ESP8266 chipre épülve, amely soros porton keresztül ad lehetőséget mikrokontrollerek hálózati csatlakoztatására. Kis mérete ellenére meglepően sokoldalú: önállóan vagy más eszköz “WiFi-bővítőjeként” is használható.​

Mire jó ez a modul?

✅ Mikrokontrolleres projektek (Arduino, ESP32 stb.) internet- és IoT kapcsolatához
✅ Okos otthon, biztonságtechnika, távirányítás, ipari automatizálás, távadatgyűjtés
✅ Helyi hálózat (STA/AP/STA+AP) létrehozására, saját WiFi hotspot modul módon
✅ Smart Config / AirKiss támogatás, egyszerű párosítás okostelefonról
✅ Firmware-frissítés – helyi, illetve távoli FOTA módban
✅ Soros (AT) parancsok, gyors integráció bármely MCU-hoz
✅ Másodlagos fejlesztési környezet: támogatott Windowson / Linuxon

Főbb jellemzők

🔹 2 db UART/GPIO, SDIO 2.0, SPI, UART támogatás
🔹 Beépített 1MB SPI Flash
🔹 Működési frekvencia: 80/160 MHz
🔹 STA/AP/STA+AP hálózati módok, Smart Config, AirKiss
🔹 Hőmérséklet tartomány: -20°C – 70°C
🔹 Tárolási környezet: -40°C – 125°C, <90% RH
🔹 Széleskörű támogatás: Arduino park, MicroPython, NodeMCU, Tasmota, EspHome stb.
🔹 AT parancs támogatás, gyors indulás
🔹 Alacsony fogyasztás
🔹 Kompakt méret: csak 8 láb, miniatűr kialakítás
🔹 Dokumentált kódminták, elérhető gyorsfejlesztő csomagok

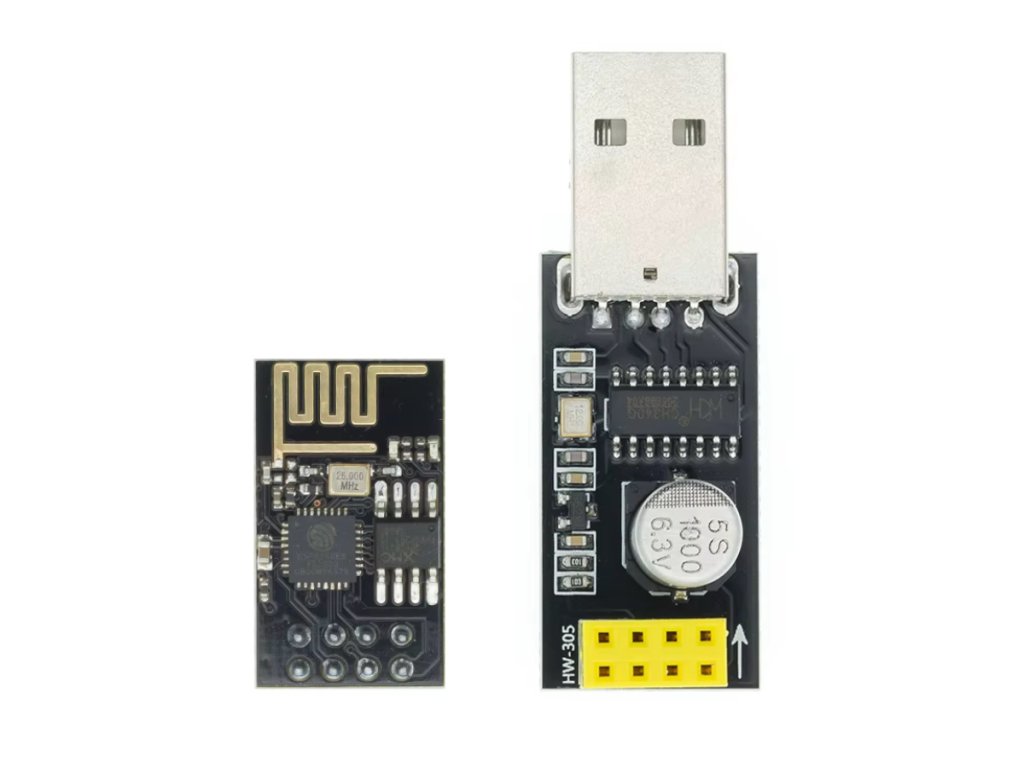

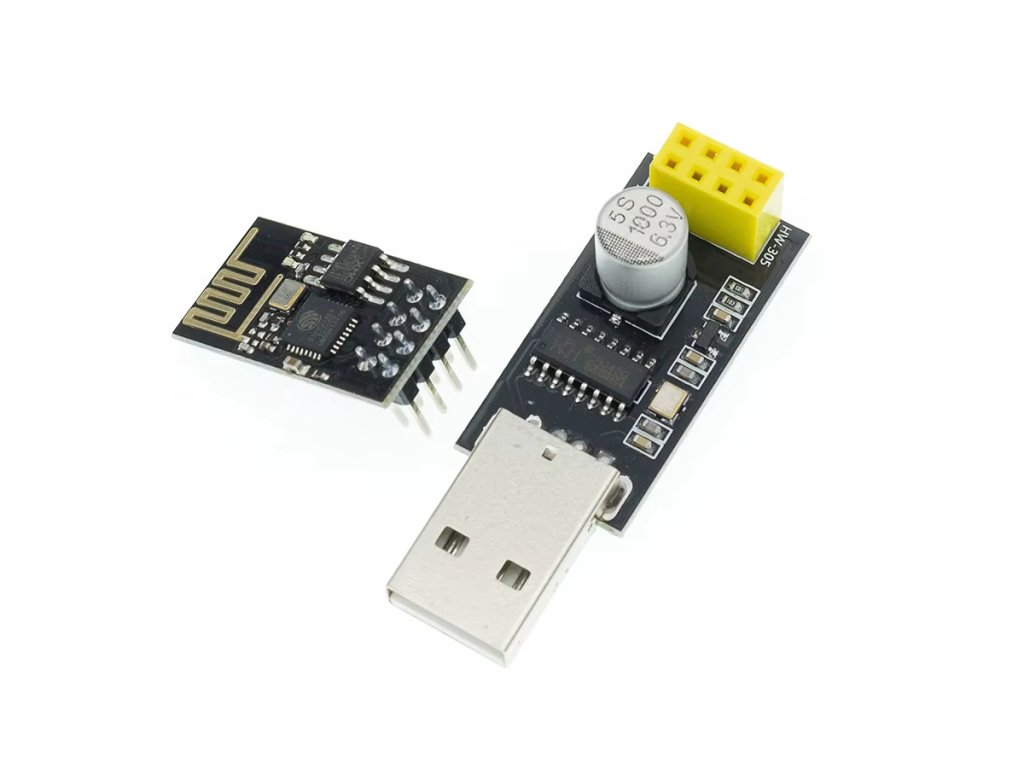

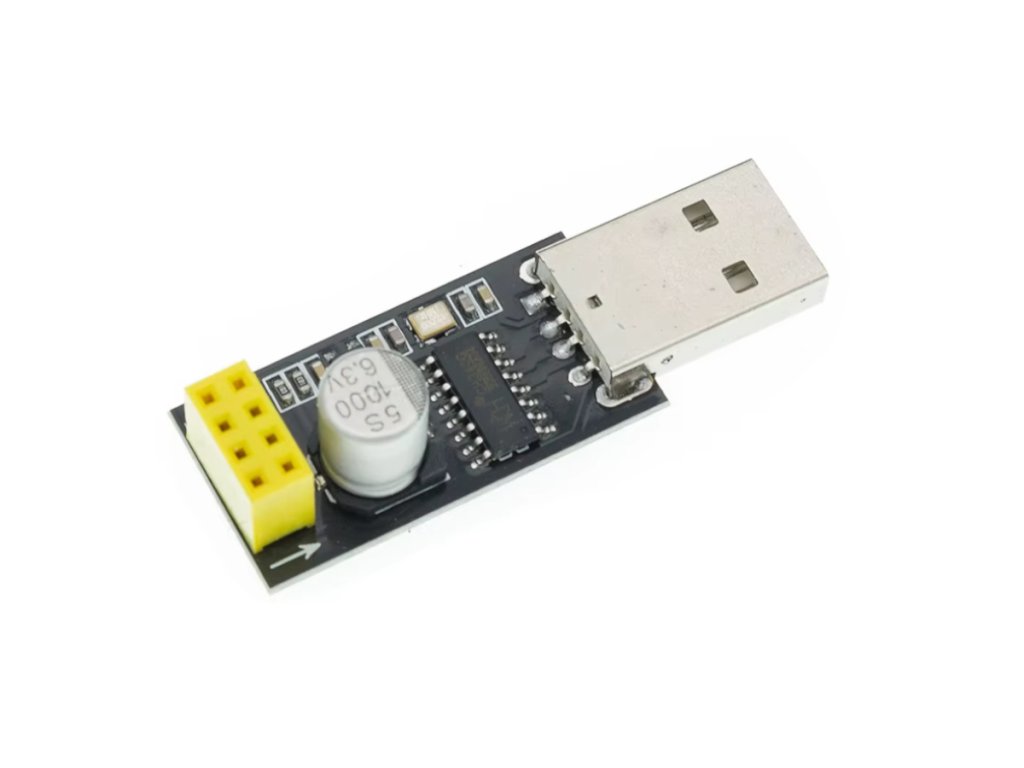

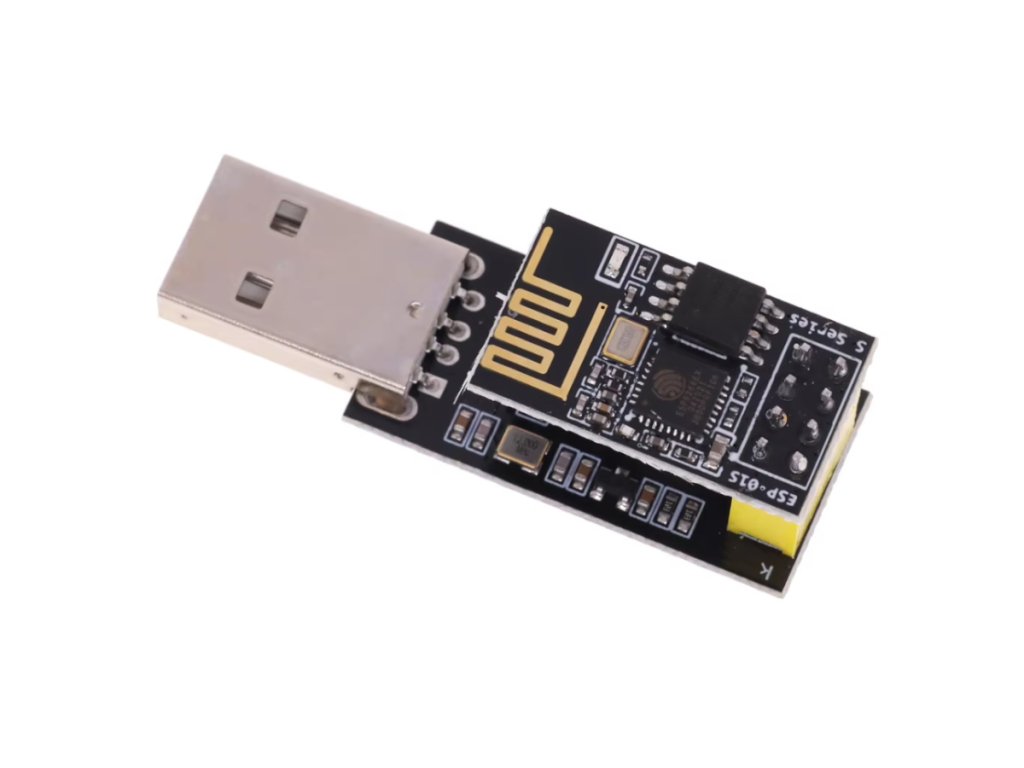

ESP-01/ESP-01S USB Adapter, Programozó

Ez az USB-s programozó adapter tökéletes kiegészítő az ESP-01/ESP-01S modulokhoz. Egyszerűen a 2x4P tüskesorral csatlakoztatható az ESP-01, és azonnal programozható vagy soros terminálként használható. A beépített CH340G USB-UART IC kompatibilis minden elterjedt operációs rendszerrel (Windows, Linux).

Mire jó az adapter?

✅ ESP-01 (ESP8266) modulok gyors és biztonságos programozása
✅ Firmware frissítés, letöltés, soros monitorozás
✅ Áramkörtésztelés, fejlesztés, teszt minden vezetékes átkötés nélkül
✅ Stabil tápellátás (nagy, 1000μF kondenzátor a megbízható 5V VCC-hez)

Főbb jellemzők

🔹 2x4P, 2.54mm tüskesor – könnyű, fix csatlakozás
🔹 CH340G USB–UART interfész
🔹 1000μF puffer kondenzátor a stabil 5V-hoz
🔹 Jumperes beállítás a GPIO0 lábhoz – könnyen válthatsz programozási és üzemi mód közt
🔹 Driver támogatás: Windows, Linux
🔹 Manuálisan kell állítani az IO0-t programozáskor (Arduino használathoz, automatikus feltöltés csak GPIO0 vezérléssel)
🔹 Open source kapcsolási rajz, egyszerű átalakítás lehetséges
🔹 Csatlakozás: közvetlenül USB-ről táp, a GND/3.3V lábakra figyelni kell
🔹 Kompakt, tartós, gyors használat fejlesztői környezetben

Fontos tudnivalók

⚠️ Az ESP-01 csak 3.3V-ról működik! 5V-ra csatlakoztatva tönkretehető
⚠️ A programozáshoz az IO0 lábat GND-re kell kötni (jumper, huzal vagy átkötés szükséges)
⚠️ Firmware frissítése esetén: mindig megfelelő drivert és USB portot használj
⚠️ Arduino IDE-hez manuálisan kell átváltani programozó módba
⚠️ Segítségével teljesen automatikus letöltés is megvalósítható, lásd nyílt kapcsolási rajz
