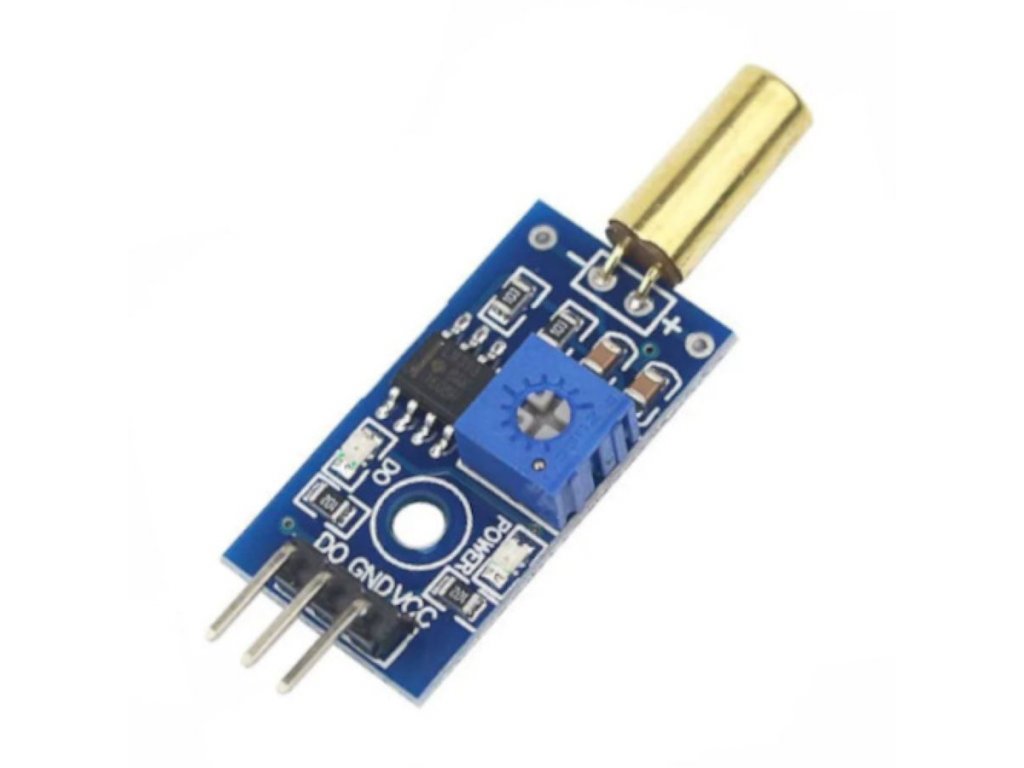

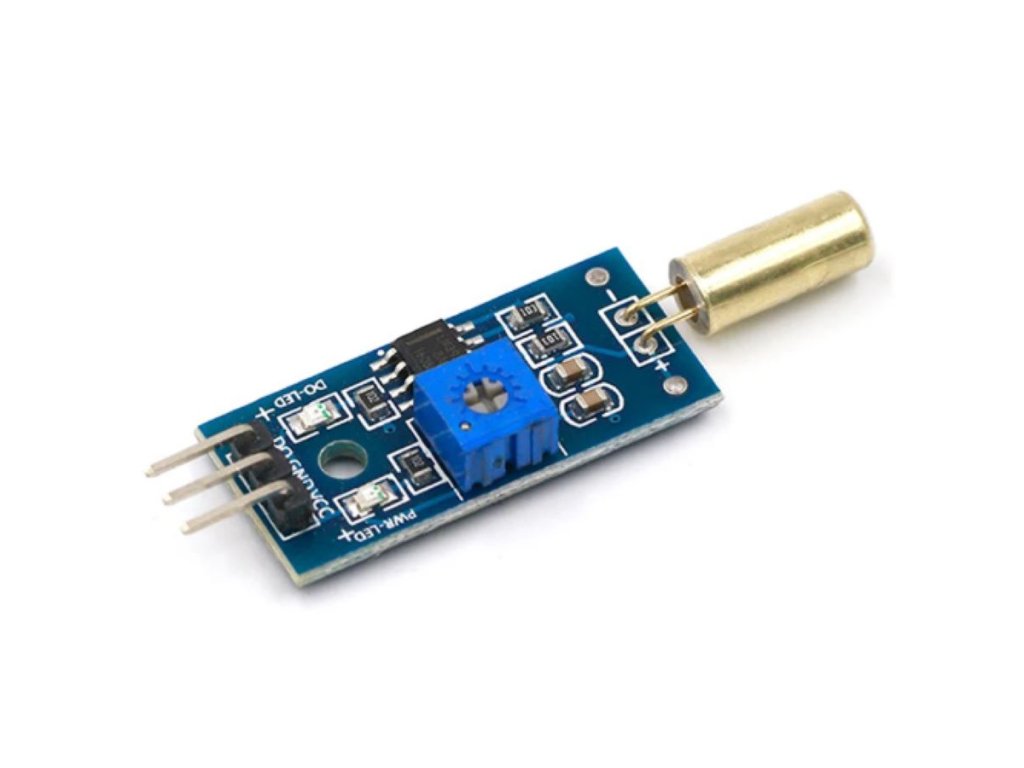

Dőlésérzékelő szenzor mikrokontrollerhez – golyós billenéskapcsoló modul
- Bemeneti feszültség: DC 3,3V - 5V
- Méret: 3,12 cm x 1,4 cm
- Pinek száma: 3
- Rögzítőcsavar furat átmérő: 3,1 mm
Dőlésérzékelő szenzor mikrokontrollerhez – golyós billenéskapcsoló modul
Golyós mechanizmusú dőlésérzékelő szenzor modul 3,3–5V DC tápfeszültséggel, 3,12×1,4 cm méretben, 3 pines csatlakozóval, 3,1 mm-es rögzítőfurattal. Dőlés hatására digitális HIGH/LOW jelet ad – illeszthető Arduino, ESP, Raspberry rendszerekhez. Megjegyzés: a KY-020 modulhoz hasonló funkcionalitású, de nagyobb PCB méretű változat.
💡 Miért érdemes ezt a dőlésérzékelő szenzort választani?
- ⚡ Azonnali digitális jelzés Fizikai dőlésre azonnal HIGH/LOW digitális jelet ad.
- 🔌 Egyszerű MCU illesztés Arduino, ESP, Raspberry és más mikrokontrolleres rendszerekhez könnyen csatlakoztatható.
- 📐 Kompakt, panelre rögzíthető kialakítás Kis méret, könnyű és tartós rögzítés, villámgyors digitális kiértékeléssel.
- 🔋 Minimális fogyasztás Gyors és stabil működés alacsony energiaigény mellett.
📊 Műszaki adatok
| Termék típusa | Golyós mechanizmusú dőlésérzékelő szenzor modul |
|---|---|
| Bemeneti feszültség | DC 3,3–5V |
| Méret | 3,12 cm × 1,4 cm |
| Pinek száma | 3 |
| Rögzítőcsavar furat átmérő | 3,1 mm |
| Kimenet típusa | Digitális (HIGH/LOW, dőlésre zár/nyit) |
| Pin kiosztás | VCC – GND – OUT (tipikusan) |
| Érzékelés elve | Golyós / lengőelemes mechanizmus |
| Megjegyzés | A KY-020 modulhoz hasonló elven működik, de annál nagyobb PCB méretű (3,12×1,4 cm a KY-020 1,8×1,4 cm-es paneljéhez képest) |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 3,12×1,4 cmMéret
- 3Pin szám
- 3,1 mmFurat átmérő
💡 Mire használható?
- Borulásérzékelés Riasztó kapcsolás és automatikus irányjelző funkciókhoz.
- Oktatás és labor Oktatási, labor és játék célú helyzetérzékelő alkalmazásokhoz.
- DIY bemenet Automatizálási és digitalizálási feladatokhoz DIY projektekben.
- Panelre építhető vezérlés Otthoni, iskolai és prototípus alkalmazásokban panelre szerelhető vezérlőmodulként.
🛡️ Előnyök és funkciók
- Egyszerű illeszthetőség: Arduino, ESP, Raspberry és más mikrokontrolleres rendszerekhez gyorsan csatlakoztatható.
- Azonnali digitális jel: Fizikai dőlésre azonnal HIGH/LOW jelet ad.
- Kompakt kialakítás: Kis méret, könnyű és tartós rögzítés, panelre szerelhető.
- Minimális fogyasztás: Gyors és stabil működés alacsony energiaigénnyel.
- Sokoldalú beépíthetőség: Riasztókhoz, automata kikapcsolókhoz, játékláncokhoz gyorsan beilleszthető.
⚠️ Mire kell figyelni a használat során?
- Feszültségtartomány: Csak DC 3,3–5V tartományban használható, MCU-kompatibilis logikaszinttel.
- Pin kiosztás ellenőrzése: A 3 pines kiosztás tipikusan VCC – GND – OUT, bekötés előtt mindig ellenőrizd a panelen.
- Vibrációra érzékeny szerkezet: A golyós vagy lengőelemes felépítés miatt rázkodás vagy vibráció is átmeneti jelet válthat ki.
- Debounce ajánlott: Vibrációs környezetben szoftveres debounce és stabil szerelés ajánlott a megbízható működéshez.
- Stabil rögzítés: Rögzítsd stabilan a 3,1 mm-es furattal, mert a laza szerelés hibát okozhat.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (DC 3,3–5V) |
| GND | Föld / negatív tápbemenet |
| OUT | Digitális kimenet (dőlésre HIGH/LOW jelet ad) |
🧩 Beépítési tippek
- Csavaros rögzítés: A 3,1 mm-es furaton keresztül csavarral stabilan rögzíthető a panel.
- Szoros illesztés: Kerüld a laza szerelést, mert az hibás érzékelést vagy megbízhatatlan működést okozhat.
- Rezgésmentes elhelyezés: Lehetőség szerint olyan helyre szereld, ahol a felesleges rázkodás nem okoz téves jelzést.
❓ Gyakori kérdések (GYIK)
- Miben tér el ez a dőlésérzékelő szenzor a KY-020 modultól?Mindkettő golyós dőlésérzékelő digitális kimenettel, de ez a szenzor nagyobb PCB-n (3,12×1,4 cm vs. 1,8×1,4 cm) helyezkedik el – funkcionálisan azonos elvű, eltérő fizikai kialakítással.
- Zavar-e ez a szenzor vibrációs környezetben?Igen – a golyós szerkezet finomabb rezgésre is reagálhat, ezért szoftveres debounce és stabil szerelés ajánlott a megbízható működéshez.
- Milyen helyzetekben aktiválódik ez a dőlésérzékelő?Ha az eszköz egy bizonyos szöget meghalad a vízszinteshez képest, a belső golyó elgördül és zárt/nyitott állapotot vált – a konkrét szög típusonként eltérő.
