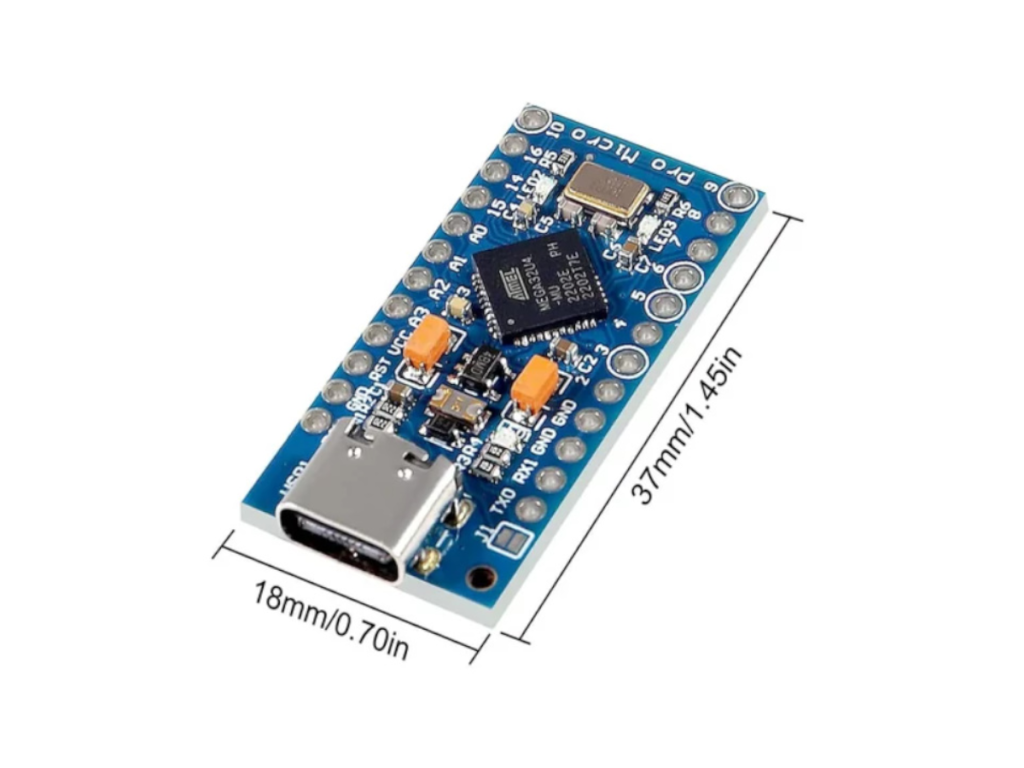

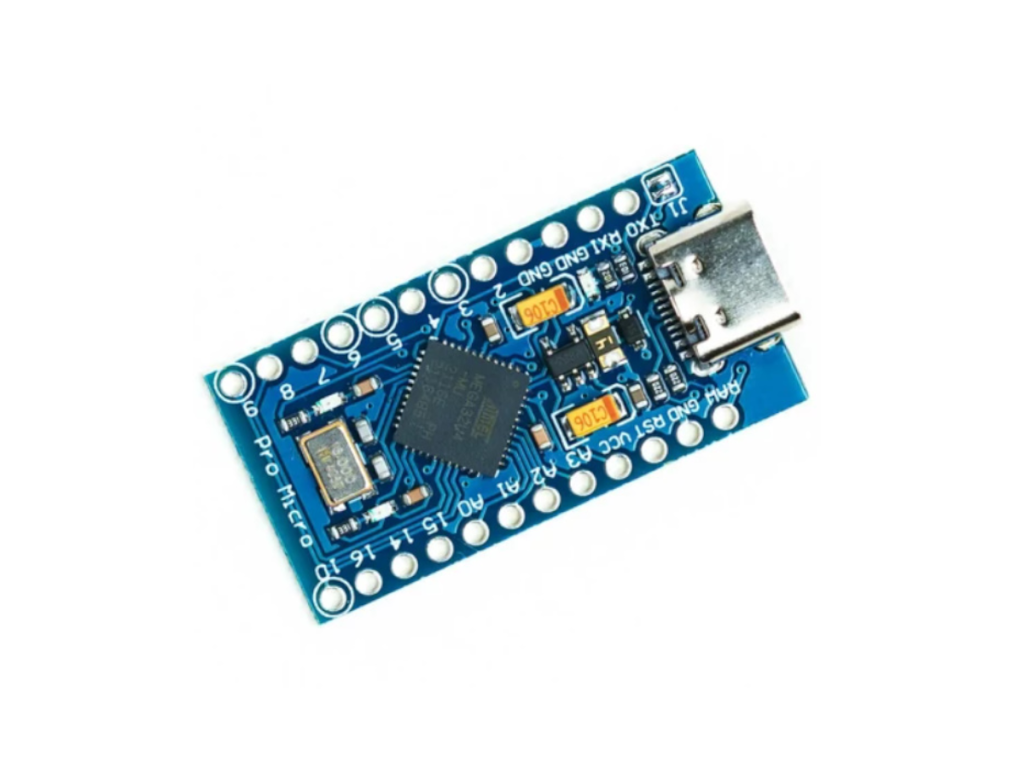

ATmega32U4 Pro Micro Fejlesztőkártya (5V/16MHz, USB-C)
- CPU: ATmega32U4
- Órajel: 16 MHz
- Tápfeszültség: 5–12 V (beépített szabályozón keresztül)
- Üzemi feszültség: 5V (a chip 9V körüli belső referencián működik)
- Memória: 32 KB
Pro Micro – ATmega32U4, 16MHz, USB-C fejlesztőpanel
A Pro Micro egy kompakt fejlesztőpanel az ATmega32U4 mikrokontrollerre épülve, 16MHz-es órajellel és beépített USB-C csatlakozóval. Az ATmega32U4 natív USB-támogatásának köszönhetően a panel közvetlenül, külön USB-soros illesztő chip nélkül képes billentyűzetként, egérként vagy soros eszközként megjelenni a számítógépen.
💡 Miért érdemes ezt a fejlesztőpanelt választani?
- 🔌 Natív USB támogatás Az ATmega32U4 saját USB vezérlővel rendelkezik, külön illesztő chip nélkül.
- 📏 Kompakt méret Kis helyigényű panel, amely tűsorokkal szabadon szerelhető prototípusokba.
- ⚡ Széles tápfeszültség-tartomány 5-12V DC is fogadható a beépített feszültségszabályozónak köszönhetően.
- 🎛️ Bőséges I/O és ADC 12 digitális I/O (5 PWM-es) és 4 db 10 bites ADC bemenet.
📊 Műszaki adatok
| CPU | ATmega32U4 |
|---|---|
| Órajel | 16 MHz |
| Tápfeszültség | 5-12 V (beépített szabályozón keresztül) |
| Üzemi feszültség | 5V (a chip 9V körüli belső referencián működik) |
| Memória | 32 KB |
| Digitális I/O | 12 db (ebből 5 PWM képes) |
| Analóg bemenetek | 4 db, 10 bites ADC |
| Soros kapcsolat | Hardveres Rx és Tx (UART) |
| Programozás | USB-C csatlakozón keresztül, közvetlenül a panelről |
| Fejlesztőkörnyezet | Arduino IDE (V1.0.1-től támogatott) |
| Csomag tartalma | 1× Pro Micro panel, 2× tűsor |
🔍 A legfontosabb paraméterek
- ATmega32U4CPU
- 16 MHzÓrajel
- 12 I/ODigitális lábak
- USB-CCsatlakozó
💡 Mire használható?
-
USB billentyűzet/egér emuláció Natív USB HID támogatással egyedi billentyűzet, egér vagy joystick projektekhez.
-
Helytakarékos projektek Olyan alkalmazásokhoz, ahol a szabványos Arduino Uno mérete túl nagy lenne.
-
Egyedi elektronikai szerelések Saját tervezésű panelekbe, dobozokba forrasztva, testreszabott csatlakozókkal.
-
Szenzoros/IoT node-ok Kis méretű, kis fogyasztású adatgyűjtő vagy vezérlő csomópontok kialakítására.
🛡️ Előnyök és funkciók
-
Beépített USB vezérlő: Az ATmega32U4 saját USB hardvere miatt a panel külön USB-soros chip nélkül is programozható és felismerhető.
-
Rugalmas tápellátás: A beépített feszültségszabályozó akár 12V DC bemenetet is elfogad, instabil forrás esetén a RAW lábra kötve.
-
Kompakt, mégis teljes értékű: A kis méret ellenére a panel bőséges I/O-t és ADC-t kínál a legtöbb hobbielektronikai projekthez.
-
Modern USB-C csatlakozó: Kényelmesebb, szélesebb körben elérhető kábelekkel programozható, mint a régebbi mini/micro USB szabvány.
🔌 Bekötés és kezelőszervek
| USB-C | Programozás, soros kommunikáció és tápellátás csatlakozója |
|---|---|
| RAW | Szabályozatlan tápfeszültség bemenete (akár 12V DC-ig), a beépített regulátoron keresztül |
| VCC | Szabályozott 5V tápfeszültség bemenete/kimenete |
| GND | Közös földpont |
| RST | A panel hardveres újraindítása |
| TX / RXI | Hardveres UART soros adatküldő és -fogadó vonal |
| Digitális I/O (2-10, 14-16) | 12 db egyenként konfigurálható digitális láb, közülük 5 PWM kimenetre is képes |
| A0-A3 | 10 bites ADC analóg bemenetek |
⚠️ Mire kell figyelni a használat során?
-
RAW és VCC megkülönböztetése: Instabil vagy szabályozatlan tápfeszültséget mindig a RAW lábra köss, sosem közvetlenül a VCC-re, különben a panel károsodhat.
-
Csatlakozók hiánya: A panel csatlakozók nélkül érkezik, ezért a használatba vétel előtt tűsor vagy vezeték forrasztása szükséges.
-
Boot/reset viselkedés: Az ATmega32U4 natív USB miatt bizonyos esetekben (pl. rossz kód feltöltése után) kettős gombnyomásos reset szükséges a programozási mód eléréséhez.
-
Kimeneti áram korlátja: Az egyes digitális lábak korlátozott áramot bírnak, nagyobb fogyasztású terhelést (relé, motor) mindig tranzisztoron vagy MOSFET-en keresztül vezérelj.
🧩 Használati tippek
-
Board kiválasztása: Az Arduino IDE-ben válaszd a "SparkFun Pro Micro" (vagy hasonló ATmega32U4-alapú) board típust a helyes feltöltéshez.
-
HID funkciók kihasználása: A natív USB HID támogatás miatt a panel közvetlenül képes billentyűzet-, egér- vagy joystick-jeleket küldeni a számítógépnek.
-
Tápellátás tervezése: Akkumulátoros vagy szabályozatlan forrás esetén mindig a RAW lábat használd, így a beépített regulátor gondoskodik a stabil 5V-ról.
❓ Gyakori kérdések (GYIK)
-
🧠 Milyen processzort használ a panel?A panel ATmega32U4 processzort használ, 16MHz órajelen, natív USB-támogatással.
-
🔌 Milyen csatlakozóval rendelkezik?A panel USB-C csatlakozóval rendelkezik, közvetlenül a panelen keresztül programozható.
-
⚡ Mi a különbség a VCC és a RAW láb között?A VCC szabályozott 5V bemenet/kimenet, míg a RAW láb a beépített feszültségszabályozón keresztül akár 12V DC szabályozatlan tápfeszültséget is fogad.
-
⌨️ Használható billentyűzet vagy egér emulációra?Igen, az ATmega32U4 natív USB HID támogatása miatt a panel közvetlenül képes billentyűzetként, egérként vagy joystickként megjelenni a számítógépen.
-
📏 Hány I/O és ADC láb áll rendelkezésre?A panel 12 digitális I/O lábbal (ebből 5 PWM-es) és 4 db 10 bites ADC bemenettel rendelkezik.
-
📦 Mit tartalmaz a csomag?A csomag 1 db Pro Micro panelt és 2 db tűsort tartalmaz.
