Ez az Arduino Nano ATmega328P fejlesztőpanel kompakt méretű, ATmega328A mikrokontrollerrel, Mini USB csatlakozóval rendelkezik. Üzemi feszültsége 5–12 V, 16 MHz órajelű, 32 KB flash (2 KB a bootloadernek), 2 KB SRAM, 1 KB EEPROM. 14 digitális I/O tűből 6 PWM képes, 8 analóg bemenettel, 40 mA kimeneti áram/tű mellett, mérete 43,2 mm × 17,6 mm.

ARDUINO NANO ATMEGA328P MINI USB

Mire jó ez a fejlesztőpanel?

✅ Zsebkész méretű mikrokontrolleres prototípusokhoz, ahol szenzorok, aktuátorok vagy kijelzők vezérlését helyhiány mellett kell megoldani
✅ Oktatási, tanulási célra – programozás, elektronikai alapgyakorlatok, MCU-alapú bemenet/kimenet vagy jelfeldolgozás bemutatásához
✅ Mobil, hordozható vagy rejtett DIY projektekhez (pl. automatizálás, IoT eszköz, gyors tesztbench, szenzorháló)
✅ Adatgyűjtő-, mérőrendszerek illetve egyszerűbb robotikai vezérlők kissorozatú fejlesztéséhez, labor prototípushoz

Főbb jellemzők

🔹 Mikrokontroller: ATmega328A
🔹 Csatlakozó típusa: Mini USB (kábel itt külön rendelhető)
🔹 Üzemi feszültség: 5–12 V
🔹 Digitális I/O tűk: 14 (ebből 6 PWM)
🔹 Analóg bemenetek: 8
🔹 I/O tűnkénti áram: 40 mA
🔹 Memória: 32 KB flash (2 KB bootloader), 2 KB SRAM, 1 KB EEPROM
🔹 Órajel: 16 MHz

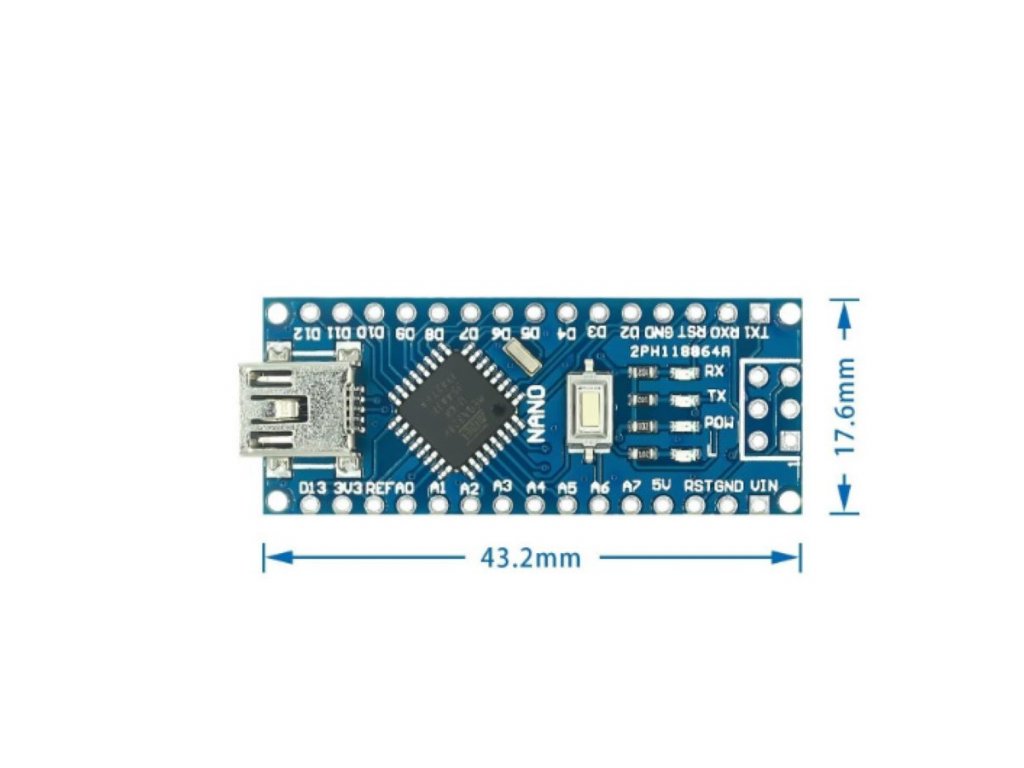

🔹 Méret: 43,2 mm × 17,6 mm

Előnyei

✔️ Nagyon kompakt, könnyen beépíthető, hagyományos Arduino-hoz mindenben kompatibilis
✔️ Közvetlen Mini USB-CSATLAKOZÁS
✔️ 14 digitális és 8 analóg tű, széles interfésztámogatás
✔️ Könnyen programozható – standard Arduino IDE és könyvtári támogatás

Fontos tudnivalók

⚡ Mini USB kábel szükséges a PC-s programozáshoz
⚡ Modulok összekötéséhez Jmper kábel szükséges
⚡ A 32 KB flash-ből 2 KB a bootloader számára foglalt
⚡ Legnagyobb I/O tűnkénti áramterhelés: 40 mA – ennél többet sose terhelj
⚡ Ügyelj a bemeneti feszültség tartományra; hibás tápellátás a panel károsodását okozhatja
