Állítható fényérzékelő modul LDR komparátorral mikrokontrollerhez
- Bemeneti feszültség: DC 3,3V - 5V

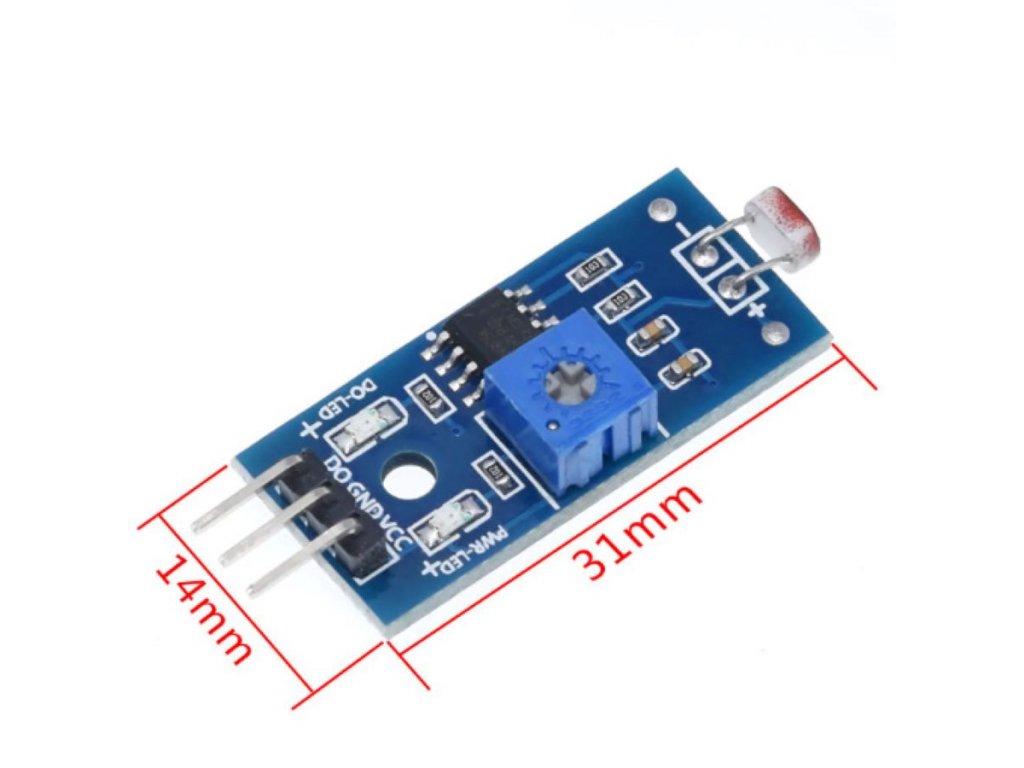

- Mérete: 3,1 cm x 1,4 cm
- Rögzítőcsavar furat átmérő: 3,1 mm
A termék átlagos értékelése 5-ből 5,0 csillag.
1 értékelés
Állítható fényérzékelő modul LDR komparátorral mikrokontrollerhez
LDR (fotoellenállás) és LM393 komparátor alapú fényérzékelő modul, amelynek érzékenységét trimmer potenciométerrel pontosan beállítható fényküszöb szabja meg. Digitális (DO) kimenete MCU-bemenethez vagy relévezérléshez közvetlenül köthető. Mérete 3,1×1,4 cm, 3,1 mm-es rögzítőfurattal, 3,3–5V DC tápfeszültséggel.
💡 Miért érdemes ezt a fényérzékelő modult választani?
- ⚡ Gyors fényérzékelés Gyors és egyszerű fényérzékelés, digitális vezérléshez azonnal felhasználható jelet ad.
- 🎚️ Finomhangolható küszöb Az érzékelési küszöbérték potenciométerrel pontosan finomhangolható.
- 🔧 Stabil rögzítés Panelbe vagy breadboardba közvetlenül beilleszthető, stabil rögzítéssel.
- 🔋 Minimális fogyasztás Alacsony áramfelvétele miatt akár elemes MCU-s rendszerekben is használható.
📊 Műszaki adatok
| Termék típusa | Fényérzékelő modul (LDR + LM393 komparátor) |
|---|---|
| Bemeneti feszültség | DC 3,3–5V |
| Méret | 3,1 cm × 1,4 cm |
| Rögzítőcsavar furat átmérő | 3,1 mm |
| Kimenet | Digitális (DO, trimmelhető fényküszöb, komparátor), egyes verzióknál analóg (AO) is |
| Érzékelő | Fotoellenállás (LDR, pl. GL5616), LM393 komparátor áramkör |
| Érzékenység | Potenciométerrel állítható fényküszöb |
| Áramfelvétel | Tipikusan 1–3 mA (modultól függően) |
| Felhasználás | Fény- vagy sötét alapján kapcsolható, MCU-ra vagy relére köthető |
| Kimeneti logika | Fényerőküszöb felett/alatt HIGH/LOW (modulbeállítástól függ) |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 3,1×1,4 cmMéret
- 3,1 mmFurat átmérő
- 1–3 mAÁramfelvétel
💡 Mire használható?
- Fény- és sötétkapcsolók Riasztók, éjszakai világítás automatizálása Arduino, ESP, Raspberry Pi és más MCU-s vezérlésekhez.
- DIY és demonstrációs projektek Mini házi vagy oktatási projektekben a fényviszonyoktól függő események gyors prototípusozásához.
- Panel- és eszközvezérlés LED, relé, motor vagy más digitális be- és kimenet fénytől/besötétedéstől függő vezérlésére.
- Kompakt beépítés Kis mérete miatt bárhová egyszerűen beépíthető, fixen csavarozható, gyors kábelezéssel.
🛡️ Előnyök és funkciók
- Pontos érzékenységállítás: A trimmer potenciométerrel a fényküszöb pontosan az adott környezethez igazítható.
- Kompakt méret: 3,1×1,4 cm-es mérete és 3,1 mm-es rögzítőfurata miatt szinte bárhová beépíthető.
- Digitális és analóg kimenet: A digitális (DO) kimenet mellett egyes modulváltozatok analóg (AO) kimenetet is biztosítanak.
- Alacsony fogyasztás: Az 1–3 mA közötti áramfelvétel elemes vagy akkumulátoros MCU-rendszerekben is kíméletes.
- Rugalmas kimeneti logika: A kimeneti logika a fényerőküszöb felett vagy alatt HIGH vagy LOW értékre vált, a modul beállításától függően.
⚠️ Mire kell figyelni a használat során?
- Helyes bekötés: A táp (VCC) és föld (GND), valamint a DO és esetleg AO kimenet helyes csatlakoztatása fontos.
- Fényküszöb beállítása: A trimmerrel az automatikus világítás vagy sötétítés pontosan beállítható.
- Védelem: Alapból kisfeszültséggel védett, de kültéri vezérléshez külön burkolat ajánlott.
- MCU-kompatibilitás: A digitális kimenet bármelyik MCU digitális bemenetére köthető, szoftverrel utólag is értékelhető.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet (3,3–5V DC) |
| GND | Földelés / negatív tápvezeték |
| DO | Digitális kimenet (trimmelhető fényküszöb alapján HIGH vagy LOW) |
| AO | Analóg kimenet (egyes modulváltozatoknál elérhető) |
🧩 Beépítési tippek
- Csavaros rögzítés: A panelen található 3,1 mm-es furat segítségével fixen csavarozható a kívánt helyre.
- Panel- vagy breadboard-illesztés: Közvetlenül beilleszthető panelbe vagy breadboardba, stabil rögzítéssel.
- Kompakt elhelyezés: Kis mérete (3,1×1,4 cm) miatt szűk helyekre is egyszerűen beépíthető.
❓ Gyakori kérdések (GYIK)
- Hogyan állítható be a fényérzékelő modul érzékenysége?A modulon lévő trimmer potenciométerrel szabályozható a fényküszöb – alacsonyabb ellenállás = kisebb fényre aktivál, magasabb értéknél csak sötétebb környezetben kapcsol.
- Digitális vagy analóg kimenetet ad ez a fényérzékelő modul?Elsősorban digitális (DO) kimenetet ad, amelynek szintje a beállított fényküszöbtől függ. Egyes változatokban analóg kimenet (AO) is rendelkezésre áll.
- Kültéri alkalmazáshoz is alkalmas ez az LDR modul?Beltérre és kültérre egyaránt felhasználható, de kültéri tartós telepítésnél külön burkolat ajánlott a védett szereléshez.
