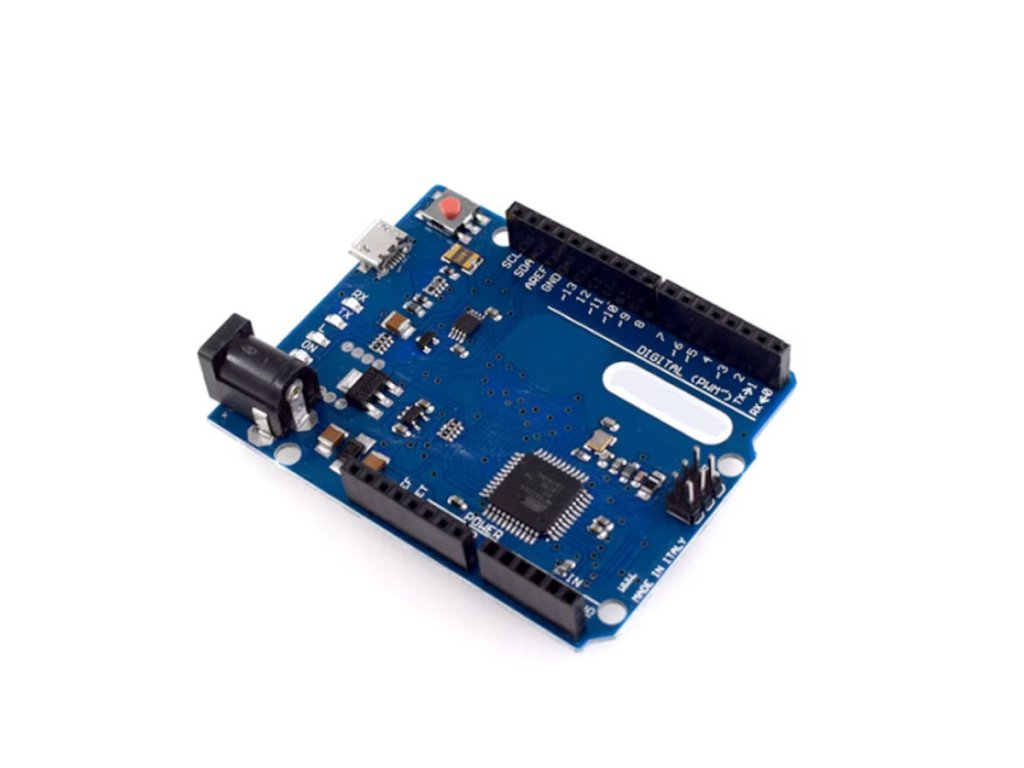

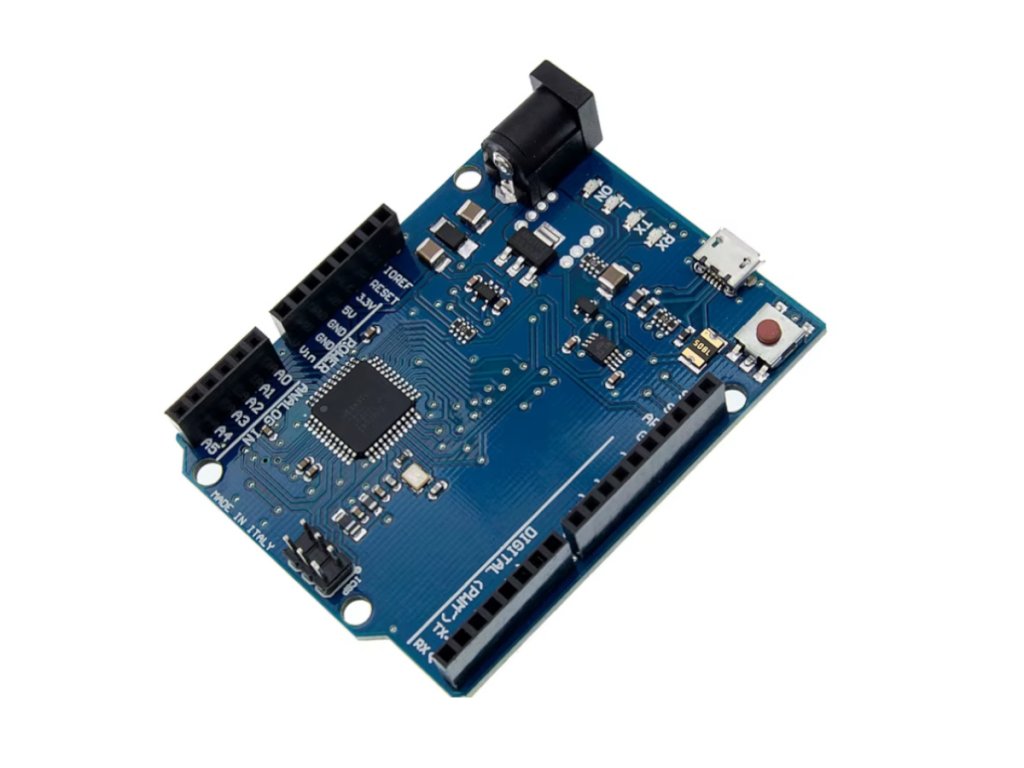

Arduino Leonardo R3 fejlesztőpanel – ATmega32U4
- Mikrokontroller: ATmega32U4
- Működési feszültség: 5V
- Digitális I/O: 20 db
- PWM csatorna: 7 db

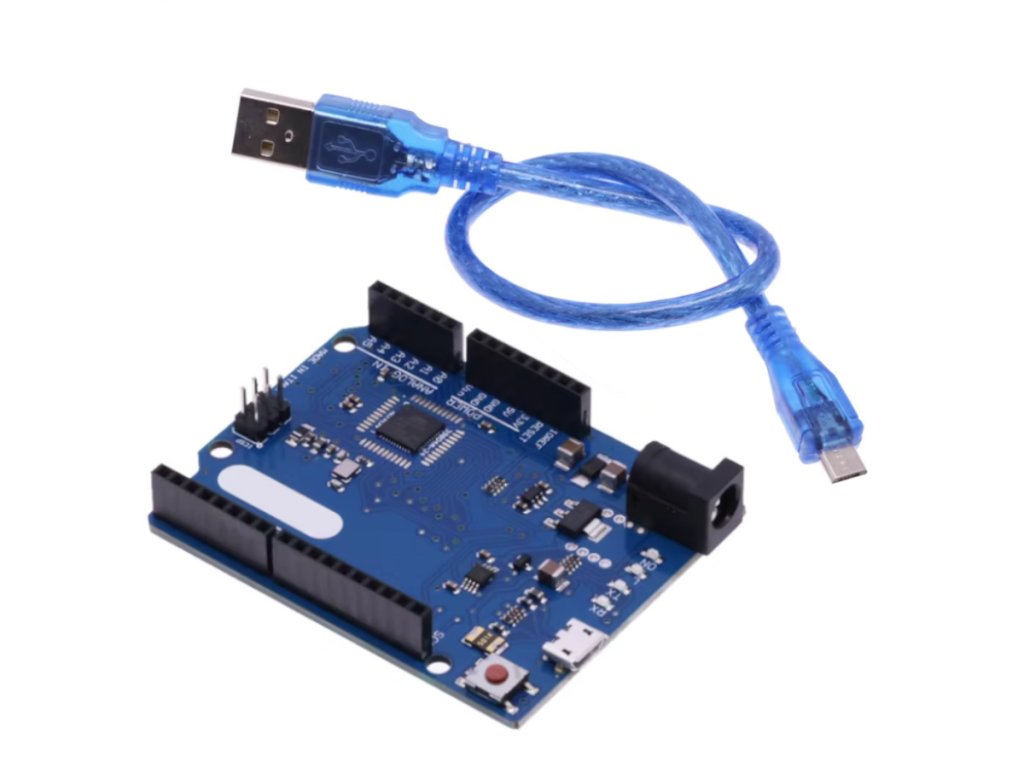

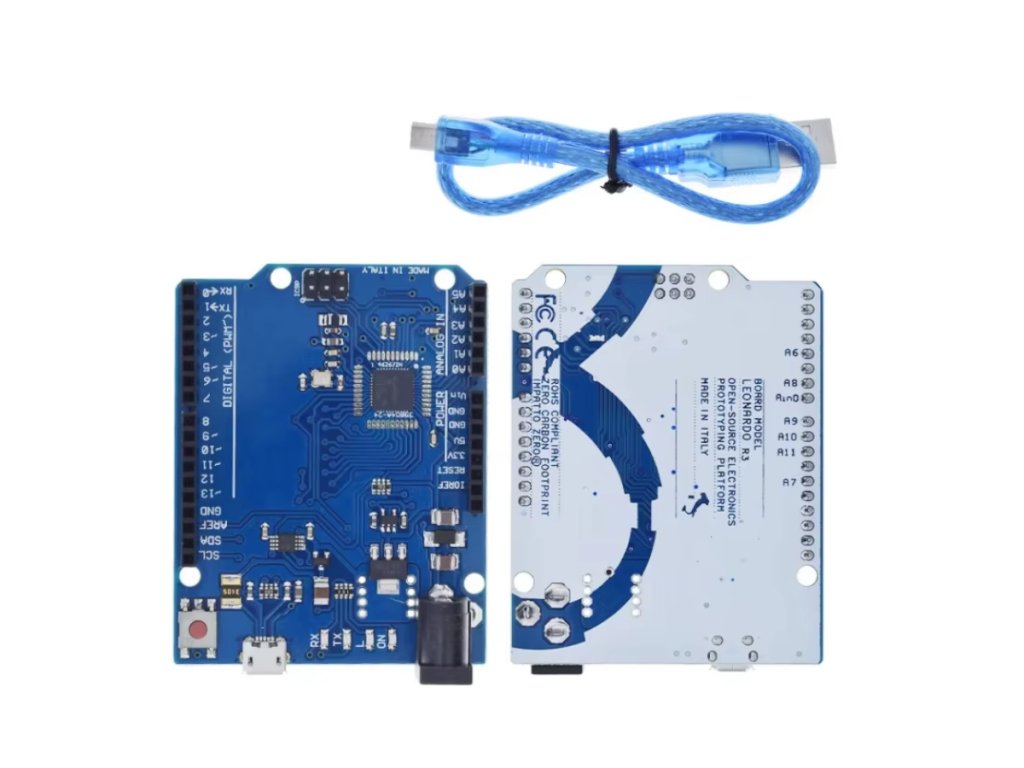

Arduino Leonardo R3 fejlesztőpanel kábellel – ATmega32U4
Az Arduino Leonardo R3 ATmega32U4 mikrokontrollerre épül, natív USB kapcsolattal és teljes értékű HID emulációval (billentyűzet, egér, MIDI). 20 digitális I/O, 7 PWM csatorna, 12 analóg bemenet, 16 MHz órajel, USB programozókábel mellékelve.
💡 Miért érdemes ezt a fejlesztőpanelt választani?
- 🔌 Natív USB kapcsolat Teljes értékű egér, billentyűzet vagy MIDI eszközként funkcionál, külön USB-soros illesztő nélkül.
- 🧩 Nagy I/O választék 20 digitális és 12 analóg port szinte minden projekthez elegendő szabadságot ad.
- 🎓 Kezdőbarát felépítés Rengeteg példakód és közösségi támogatás segíti az elsajátítást.
- ⚡ Gyors fejlesztés Két külön soros interfész és villámgyors programletöltés gyorsítja a hibakeresést.
📊 Műszaki adatok
| Termék típusa | Mikrokontrolleres fejlesztőpanel |
|---|---|
| Modell | Arduino Leonardo R3 |
| Mikrokontroller | ATmega32U4 |
| Működési feszültség | 5V |
| Ajánlott tápfeszültség | 7–12V |
| Tápfeszültség határértékei | 6–20V |
| Digitális I/O | 20 db |
| PWM csatorna | 7 db |
| Analóg bemenet | 12 db |
| Egyes I/O láb max. árama | 40 mA |
| 3.3V láb max. árama | 50 mA |
| Flash memória | 32 KB (ebből 4 KB bootloader) |
| SRAM | 2.5 KB |
| EEPROM | 1 KB |
| Órajel | 16 MHz |

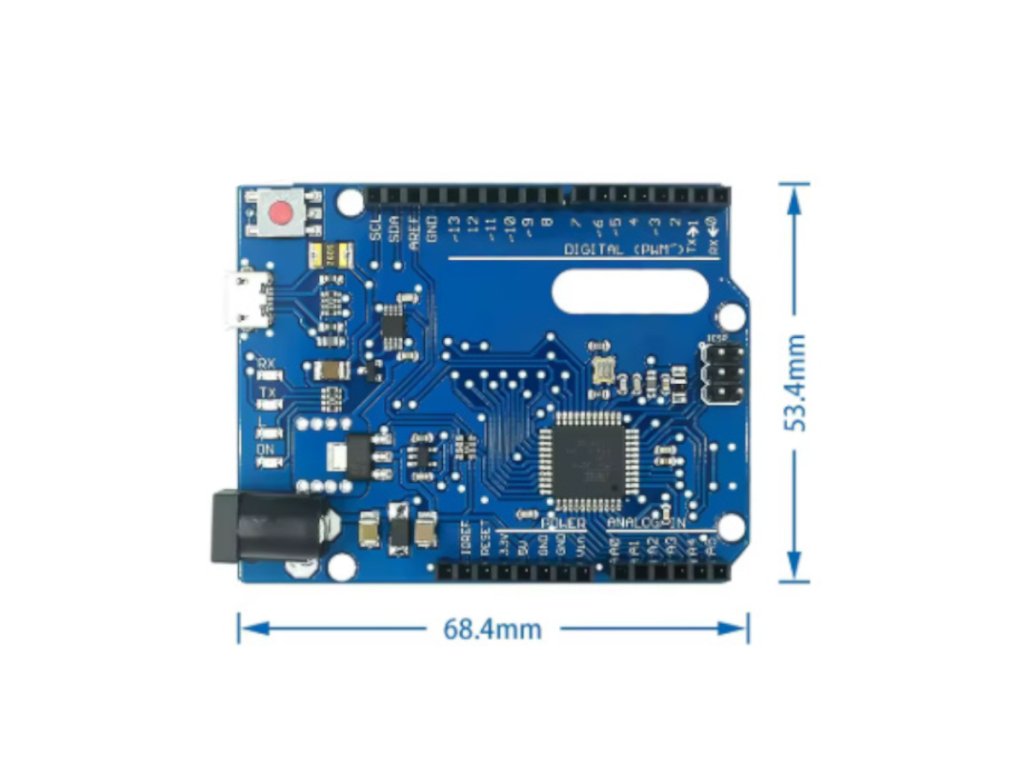

| Méretek | 68.6 mm × 53.3 mm |
| Tömeg | kb. 20 g |
| Tartozék | USB programozókábel |
🔍 A legfontosabb paraméterek
- ATmega32U4Mikrokontroller
- 20Digitális I/O
- 12Analóg bemenet
- 16 MHzÓrajel
💡 Mire használható?
- Prototípusok és robotvezérlés Elektronikai prototípusok, robotok, szenzorhálózatok és interaktív installációk vezérlésére.
- USB HID eszközfejlesztés Egér, billentyűzet, MIDI vezérlő vagy egyedi input-eszközök fejlesztésére.
- Oktatás és tanulás Oktatási, laboratóriumi és tanulói célokra, C/C++ firmware gyors letöltésével.
- Adatgyűjtés és kommunikáció Adatgyűjtésre, feldolgozásra és soros kommunikációra, két külön USB és soros port segítségével.
🛡️ Előnyök és funkciók
- Natív USB kapcsolat: Teljes értékű egér, billentyűzet, MIDI eszköz vagy saját HID eszköz fejleszthető rajta.
- Rugalmas I/O választék: A 20 digitális és 12 analóg port szinte minden projekthez elegendő.
- Kezdőbarát: Rengeteg példakód és aktív közösségi támogatás segíti a tanulást.
- Gyors fejlesztés és hibakeresés: Két külön soros interfész és villámgyors programletöltés jellemzi.
- Sokoldalú felhasználás: Adatgyűjtőként, vezérlőként, robotvezérlőként, oktatási eszközként és interaktív hardverlaborként egyaránt megállja a helyét.
⚠️ Mire kell figyelni a használat során?
- Tápellátás: A panel közvetlenül USB-ről is táplálható, de nagyobb áramigényű projektekhez külön tápegység ajánlott, 7–12V tartományban (a megengedett határ 6–20V).
- Driver nélküli működés: A beépített USB-s firmware miatt extra szoftver vagy driver telepítése nélkül működik.
- ISP csatlakozó: Az ISP busz nem a szabványos tüskefelületen, hanem külön csatlakozón található.
- Flash memória foglaltság: A 32 KB flash memóriából 4 KB-ot a bootloader foglal el.
- Lábak terhelése: Ügyelj a túlterhelésre, egy I/O láb maximális árama 40 mA, a 3.3V lábé 50 mA.
🔌 Használatba vétel
- Csatlakoztatás: Kösd össze a panelt a számítógéppel a mellékelt USB kábellel a programozáshoz és a tápellátáshoz.
- Külső tápellátás: Nagyobb áramigényű projektekhez csatlakoztass külön, 7–12V-os tápegységet.
- ISP programozás: Az ISP programozáshoz a külön kialakított ISP csatlakozót használd, nem a szabványos tüskesort.
❓ Gyakori kérdések (GYIK)
- Miben különbözik az Arduino Leonardo az UNO-tól?A Leonardo ATmega32U4 chippel rendelkezik, amelynek natív USB kapcsolata van, ezért külön USB-soros konverter nélkül is működik egér, billentyűzet vagy MIDI eszközként.
- Szükséges-e driver az Arduino Leonardo R3 használatához?A beépített USB-s firmware miatt extra driver telepítés általában nem szükséges, a panel automatikusan felismerhető.
- Hány analóg bemenet van az Arduino Leonardo R3-on?A Leonardo R3 12 analóg bemenetet kínál, ami több mint az Arduino UNO 6 analóg bemenete.
