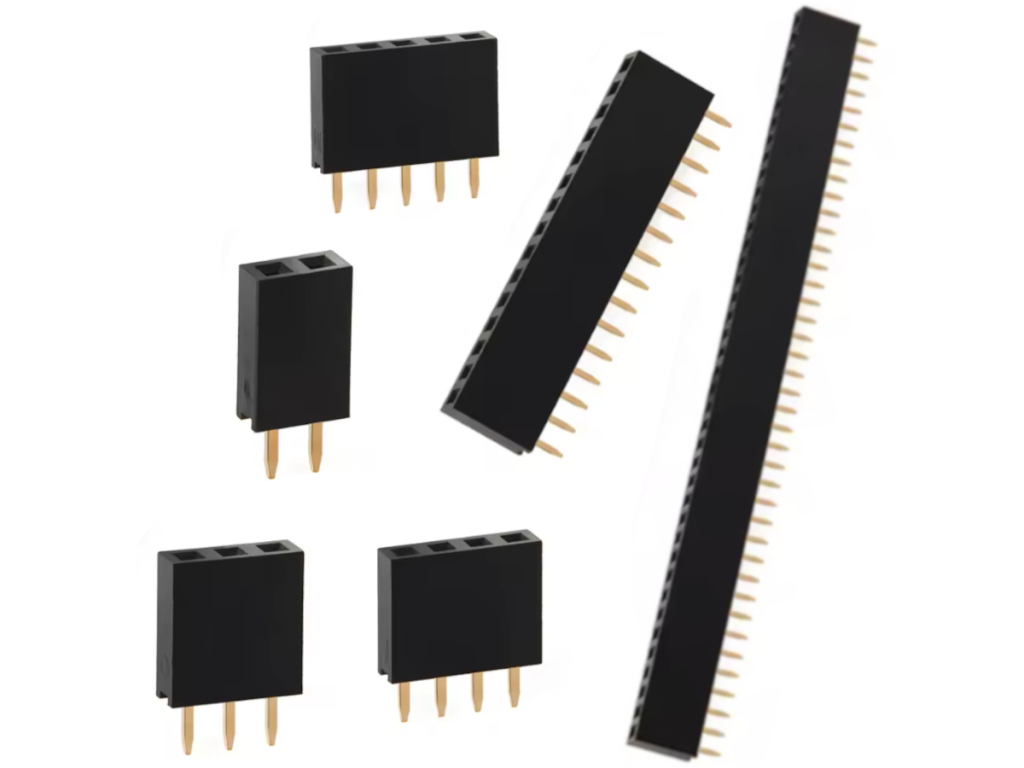

Anya tüskesor csatlakozó 2.54mm, egysoros female pin header több méretben

Anya tüskesor csatlakozó 2,54 mm raszter, egysoros, aranyozott, egyenes – female pin header 2–40 pin (NYÁK, Arduino, breadboard)

💡 Miért érdemes ezt a tüskesort választani?

• 🥇 Aranyozott érintkezők – tartós, oxidációmentes kontaktus A négyzetes keresztmetszetű, aranyozott tüskék hosszú élettartamon át stabil alacsony ellenállású kapcsolatot biztosítanak – nem rozsdásodnak, nem oxidálódnak.
• 📐 Szabványos 2,54 mm raszter – univerzálisan kompatibilis A leggyakoribb tüskesor raszter: kompatibilis minden standard dupont kábellel, Arduino shield-del, breadboarddal és jumper dróttal.
• 🔟 11 különböző pinszám egy helyen 2–40 pin méretekből álló kínálat – a kis 2 tűs érzékelő-csatlakozótól a teljes 40 tűs GPIO foglalatig minden igényt lefed.
• 🔥 Nagy hőállóságú, masszív műanyag ház A fekete műanyag ház forrasztás közben nem deformálódik, a tüskék nem esnek ki – stabil, professzionális NYÁK-beépítést tesz lehetővé.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 2,54 mmRaszter (pitch)
• 8,5 mmHáz magassága
• AranyozottÉrintkező felület
• 2–40 pinElérhető méretek

💡 Mire használható?

• 🤖
  Arduino shield és bővítőkártya foglalat Arduino UNO, Nano, Mega shield-ek tüskesor-foglalatait ezzel a csatlakozóval szerelik – a shield levehető, cserélhető marad.
• 🔌
  Szenzormodul foglaló a NYÁK-on DHT22, HC-SR04, BMP280 és más szenzormodulok forrasztás nélkül cserélhetőek, ha anya tüskesorba dugaszolhatók a panelen.
• 🍓
  Raspberry Pi GPIO foglalat A 40 tűs változat közvetlenül illeszkedik a Raspberry Pi 40 tűs GPIO sorára – pajzsok és HAT-ek foglalatának elkészítéséhez.
• 🔧
  Dupont jumper kábel csatlakozás Minden 2,54 mm-es dupont kábel (male–female) illeszkedik – prototípusok közötti kábeles összekötéshez ideális foglalat a panelen.
• 📟
  ISP, UART, I²C, SPI csatlakozók 2–6 tűs méretű foglalatok programozó (ISP) és kommunikációs (UART, I²C, SPI) csatlakozók kialakításához a legelterjedtebb megoldások.

🛡️ Előnyök és funkciók

• Aranyozott érintkezők – oxidációmentes, hosszú élettartam: Az aranyozás megakadályozza az oxidációt és korróziót, így a csatlakozó megbízható elektromos kontaktust biztosít évekig – még párás környezetben is.
• Négyzetes tűprofilú érintkező: A négyzetes (0,68×0,43 mm) tűprofil biztonságos mechanikai fogást biztosít a male tüskesorral – nem laza, nem esik ki, de könnyen dugaszolható és kihúzható.
• Masszív, hőálló műanyag ház: A fekete PA műanyag ház forrasztás közben (akár 260°C reflow hőmérsékleten) nem deformálódik, a tüskék pozíciója tartja a 2,54 mm-es rasztertávolságot.
• Teljes méretválaszték 2–40 pinig: Egyetlen forrásból megrendelhetők a kis méretű (2–6 pin) szenzorfoglalatok és a nagy GPIO sorok (20, 40 pin) is – nem kell több helyről beszerezni.

⚠️ Mire kell figyelni a használat során?

• Forrasztási hőmérséklet és idő: Kéziforrasztásnál max. 350°C-os pákaheggyel, oldalpinenkénti max. 3 másodperces érintkezési idővel forraszd be – hosszabb hőhatás esetén a műanyag ház deformálódhat és a tüskék elhajolhatnak.
• Polaritás és irány ellenőrzése: A female tüskesornak nincs polaritásjelölése – beépítés előtt mindig ellenőrizd a párdarab (male tüskesor vagy modul) elrendezését, és jelöld meg az 1. pint a NYÁK szilkscreen rétegén.
• Mechanikai terhelés kerülendő: Ne hajlítsd, ne feszítsd a csatlakoztatott kábelt oldalirányban – az egyenes (180°-os) tüskesor nem tervezett oldalsó erőterhelésre, ez az érintkező kicsúszását okozhatja.
• Nem breadboard-ba való: Ez az anya tüskesor NYÁK-ra forrasztáshoz készült, nem breadboard-ba dugaszoláshoz. Breadboard-ba a dugaszos (male) tüskesor illik – ne keverd össze a két típust.

🔌 Mérettáblázat – pinszám és testhossz

🧩 Beépítési tippek

• Pozicionálás forrasztás előtt: Helyezd a tüskesort a NYÁK furatába, majd a másik oldalra dugaszolj egy male tüskesort vagy szúrj bele egy dupont csatlakozót – ez tartja egyenesen és a megfelelő magasságban forrasztás közben.
• 1. pin jelölése a NYÁK-on: A szilkscreen rétegen mindig jelöld meg az 1. pin pozícióját (négyzetes pad, nyíl, pont) – a female tüskesoron nincs polaritásjelölés, így a nyomtatvány jelölése az egyetlen eligazítás.
• 40 tűs vágható hosszú sorból: Ha a 40 tűs csatlakozót rövidebb darabokra akarod vágni, használj éles modelleszkést vagy vékony fűrészlapot – a vágás helyén az érintkezők egy részét el kell távolítani, és a sarjak le kell reszelni.

❓ Gyakori kérdések (GYIK)

• 🔌 Kompatibilis dupont jumper kábellel?
  Igen, minden szabványos 2,54 mm-es dupont male-female jumper kábel illeszkedik ezekbe a foglalatokba – Arduino projektekben a legelterjedtebb kábelezési megoldás.
• ✂️ Le lehet-e vágni a 40 tűs sort rövidebb darabokra?
  Igen, de óvatosan kell eljárni. A műanyag ház éles késsel vagy vékony fűrészlappal vágható – a vágás helyén az egyik érintkező elvész, és a sarjakat le kell csiszolni. Egyszerűbb, ha a szükséges pinszámú kész méretet rendeled.
• 📐 Illeszkedik Arduino UNO / Nano / Mega shield-hez?
  Igen, az Arduino pajzsok tüskesor-foglalatai minden típusnál 2,54 mm-es rasztert használnak. UNO esetén 6+8+8+10 pin, Nano esetén 2×15 pin, Mega esetén 2×18+2×36 pin elrendezés szükséges.
• 🍓 A 40 tűs illeszkedik a Raspberry Pi GPIO sorára?
  Igen, a Raspberry Pi 2/3/4/5 és Zero 40 tűs GPIO sora szintén 2,54 mm-es rasztert használ. A 40 tűs female tüskesor közvetlenül illeszthető – HAT és bővítőkártyák foglalatának kialakítására ideális.
• 🔥 Kibírja a forrasztást anélkül, hogy megolvadna?
  Igen, a ház nagy hőállóságú műanyagból készül. Kéziforrasztásnál (max. 350°C, 2-3 mp/pin) nem deformálódik. Hosszabb hőhatásnál vagy forrasztópákával való közvetlen érintkezésnél azonban megsérülhet – ügyelj a rövid forrasztási időre.
• 🧩 Beilleszthető breadboardba?
  Nem ajánlott. Ez az anya tüskesor NYÁK-ra forrasztáshoz készült (through-hole). A tüskék rövidsége miatt breadboardban nem tartja magát stabilan. Breadboard-ba a male tüskesor (hím tüskesor) illik.
