Állítható impulzus generátor modul NE555 - PWM jelgenerátor modul motorvezérléshez
- Termék típusa: PWM jelgenerátor modul
- Fő IC: NE555
- Bemeneti feszültség: 5–15V DC
- Bemeneti áram: Kb. 100mA

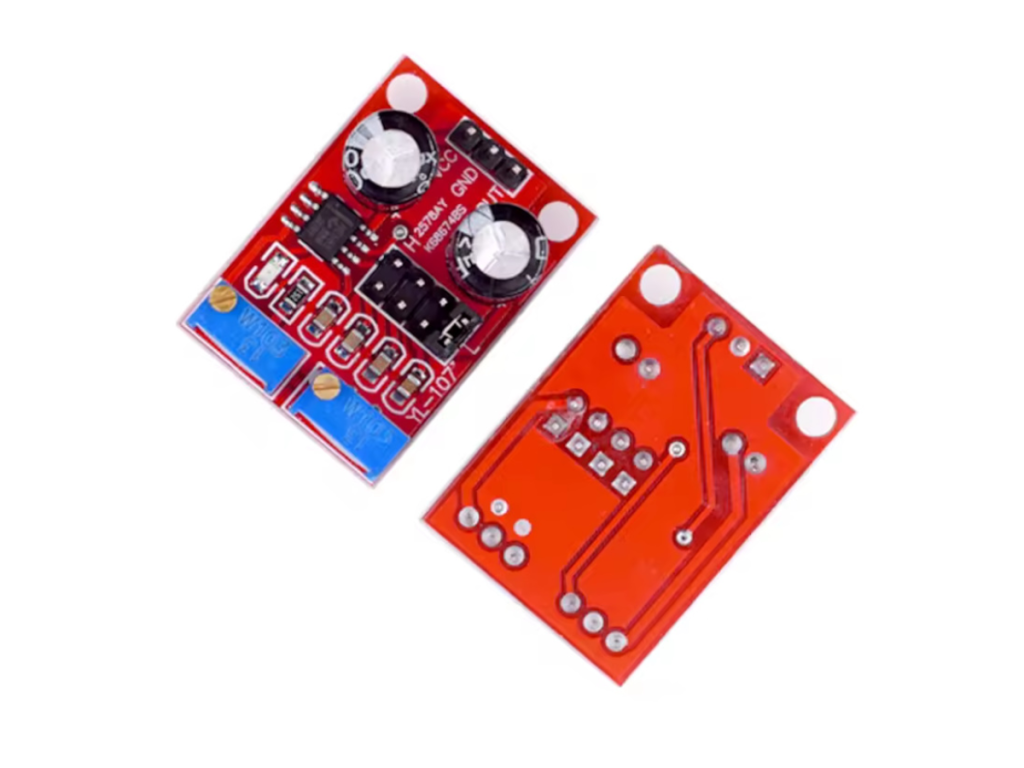

Állítható impulzus generátor modul NE555 – PWM jelgenerátor modul motorvezérléshez
Ez az NE555 alapú állítható impulzus generátor modul praktikus kiegészítő elektronikai fejlesztésekhez, kísérletezéshez, motorvezérléshez és vezérlőáramkörök teszteléséhez. A modul négyszögjel / téglalapjel előállítására használható, így ideális választás PWM jelgenerátorként, léptetőmotor-meghajtó jel előállításához, MCU tesztekhez és frekvencia-kísérletekhez.
A két állítható trimmer segítségével a frekvencia és a kitöltési tényező finomhangolható, a jumperes frekvenciatartomány-választás pedig lehetővé teszi, hogy a modul alacsony és magasabb frekvenciákon is használható legyen. Kompakt, mindössze 31 × 23 mm méretének köszönhetően könnyen beépíthető prototípusokba, vezérlőpanelekbe vagy oktatási projektekbe.
💡 Miért érdemes ezt az NE555 impulzus generátor modult választani?
- ⚙️ NE555 alapú működés Megbízható, jól ismert időzítő IC-re épülő jelgenerátor modul kísérleti és vezérlési feladatokhoz.
- 📈 Széles frekvenciatartomány A kimeneti frekvencia több tartományban állítható, kb. 1Hz-től akár 200kHz-ig.
- 🔧 Állítható impulzusjel A frekvencia és a kitöltési tényező trimmerekkel finomhangolható a kívánt működéshez.
- 💡 Kimeneti LED visszajelzés A beépített jelző LED segít ellenőrizni, hogy a modul ad-e kimeneti jelet.
📊 Műszaki adatok
| Termék típusa | Állítható impulzus generátor / PWM jelgenerátor modul |
|---|---|
| Fő IC | NE555 |
| Bemeneti feszültség | 5–15V DC |
| Bemeneti áram | kb. 100mA |
| Kimeneti jel | Négyszögjel / téglalapjel |
| Kimeneti amplitúdó | kb. 4,2Vpp – 11,4Vpp, a bemeneti feszültségtől függően |
| Maximális kimeneti áram | kb. 15mA 5V tápfeszültségnél, kb. 35mA 12V tápfeszültségnél |
| Frekvenciatartományok | 1Hz–50Hz, 50Hz–1kHz, 1kHz–10kHz, 10kHz–200kHz |
| Állítás | Frekvencia és kitöltési tényező trimmerrel állítható |

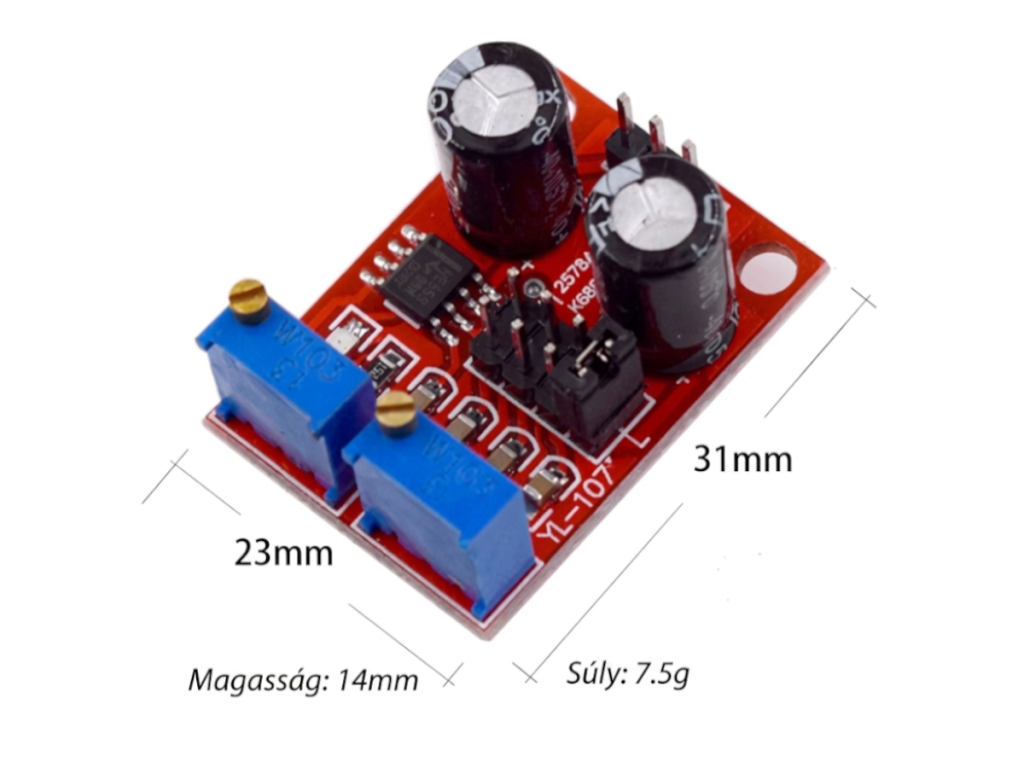

| Méret | kb. 31 × 23 mm |
| Magasság | kb. 14 mm |
| Súly | kb. 7,5 g |
| Felhasználás | Motorvezérlés, MCU tesztelés, léptetőmotor meghajtó jel, kísérleti elektronika, vezérlőáramkörök |
🔍 Fő jellemzők
- NE555Fő vezérlő IC
- 5–15VDC tápfeszültség
- 1Hz–200kHzFrekvenciatartomány
- 31×23mmKompakt méret
💡 Felhasználási területek
-
Motorvezérlés PWM jel előállításához, kisebb DC motoros és vezérlési kísérletekhez
-
Léptetőmotor tesztelés Négyszögjel generálására használható léptetőmotor-meghajtók teszteléséhez
-
MCU fejlesztés Impulzusjel biztosításához mikrokontrolleres áramkörök tesztelésekor
-
Elektronikai kísérletek Oktatási, labor- és prototípus projektekhez négyszögjel-generátorként
📈 Frekvenciatartományok
-

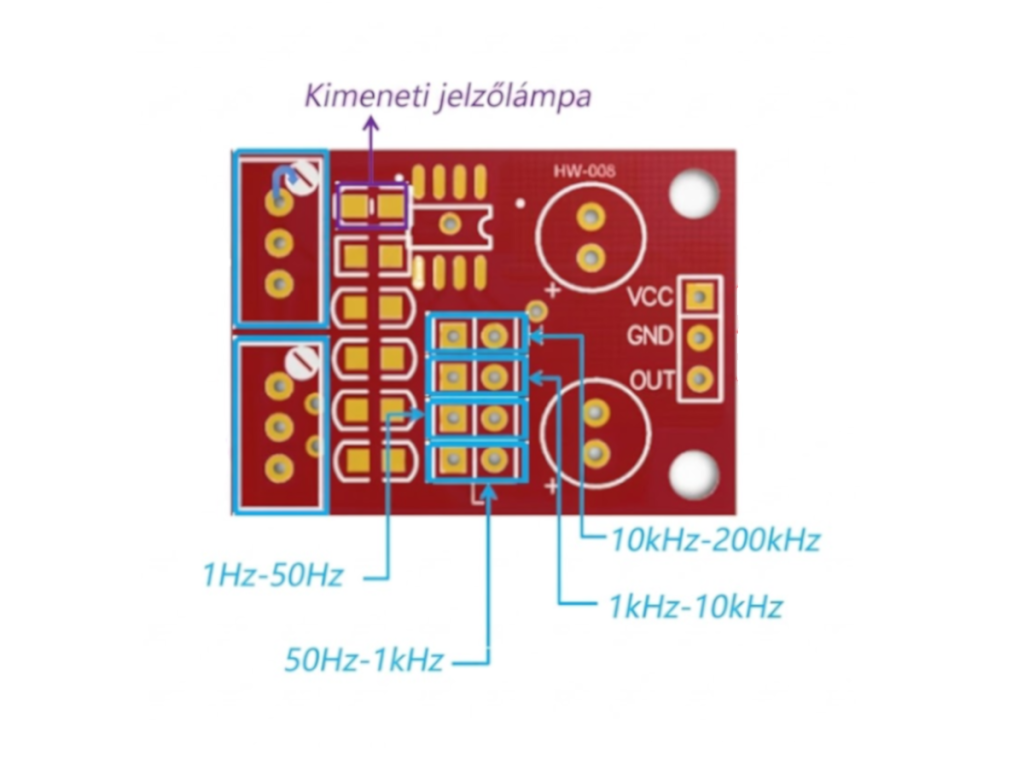

LF tartomány: kb. 1Hz – 50Hz, lassú impulzusokhoz és alacsony frekvenciás tesztekhez.
-
IF tartomány: kb. 50Hz – 1kHz, általános vezérlési és kísérleti feladatokhoz.
-
HF tartomány: kb. 1kHz – 10kHz, gyorsabb vezérlőjelek és PWM tesztek előállításához.
-
Nagyfrekvenciás tartomány: kb. 10kHz – 200kHz, magasabb frekvenciájú négyszögjelek generálásához.

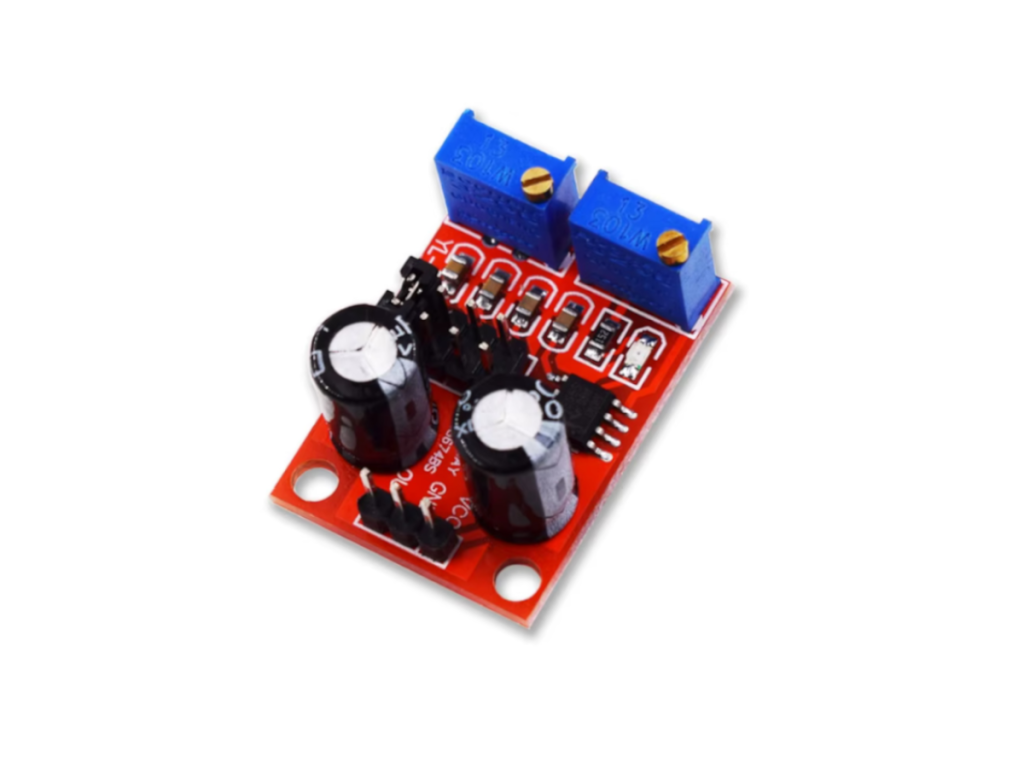

🛠️ Működési tudnivalók
-
Állítható frekvencia: A modulon található trimmerekkel a kimeneti frekvencia fokozatmentesen állítható az adott tartományon belül.
-
Kitöltési tényező finomhangolás: A kitöltési tényező állítható, azonban a frekvencia és a kitöltési tényező nem teljesen független egymástól, ezért az egyik módosítása hatással lehet a másikra.
-
LED visszajelzés: A kimeneti jel működését LED jelzi. Alacsony frekvencián villogás látható, magasabb frekvencián a LED állandó fényűnek tűnhet.
-
Kompakt kialakítás: Kis mérete miatt könnyen használható breadboardos, paneles vagy beépített elektronikai projektekben.
⚠️ Használati tudnivalók
-
Polarítás ellenőrzése: Bekötés előtt mindig ellenőrizd a VCC, GND és OUT lábkiosztást, mert a hibás polaritás károsíthatja a modult.
-
Tápfeszültség tartomány: A modul 5–15V DC tápfeszültségről működtethető, ennél magasabb feszültség használata nem ajánlott.
-
Kimeneti áramkorlát: A kimenet kisáramú jelként használható, nagyobb terhelés vagy motor közvetlen meghajtása esetén külön meghajtó fokozat szükséges.
-
Finom beállítás: A trimmereket óvatosan, megfelelő csavarhúzóval állítsd, hogy ne sérüljön a potméter.
-
Elektronikai ismeret ajánlott: A modul használata alapvető elektronikai ismereteket igényel, különösen motorvezérlési vagy mikrokontrolleres alkalmazásoknál.
❓ FAQ – NE555 állítható impulzus generátor modul
-
⚙️ Mire használható ez az NE555 impulzus generátor modul?Négyszögjel vagy impulzusjel előállítására használható elektronikai kísérletekhez, PWM vezérléshez, mikrokontrolleres tesztekhez és motorvezérlési feladatokhoz.
-
🔋 Milyen tápfeszültséggel működik?A modul 5–15V DC tápfeszültségről működtethető.
-
📈 Mekkora frekvenciatartományban állítható?A kimeneti frekvencia több tartományban állítható, kb. 1Hz és 200kHz között.
-
💡 Van rajta kimeneti visszajelzés?Igen, a modul kimeneti LED-del rendelkezik, amely jelzi a kimeneti impulzus működését.
-
🔌 Meghajtható vele közvetlenül motor?A modul kimenete kisáramú jelgenerátor kimenet. Nagyobb motor vagy terhelés meghajtásához külön meghajtó áramkör vagy motorvezérlő modul szükséges.
