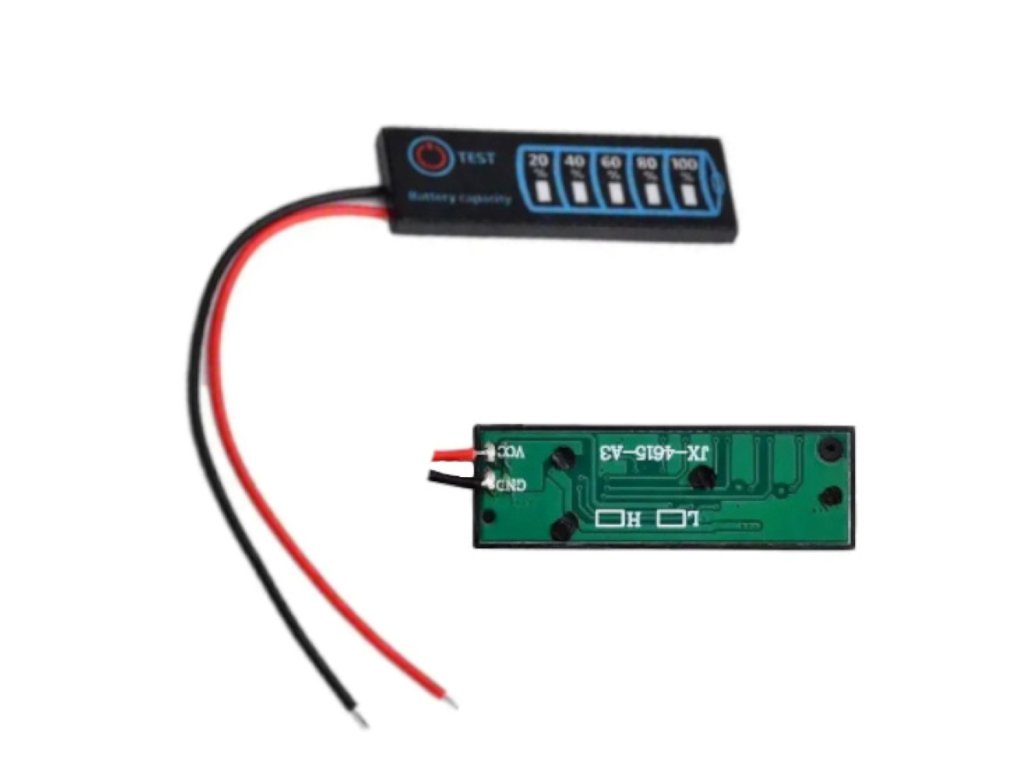

Akkumulátor kapacitásjelző LED modul 12V/24V – 2S–8S lítium pakkokhoz

Akkumulátor kapacitásjelző LED modul 12V/24V – 2S–8S lítium pakkokhoz

💡 Miért érdemes ezt a kapacitásjelzőt választani?

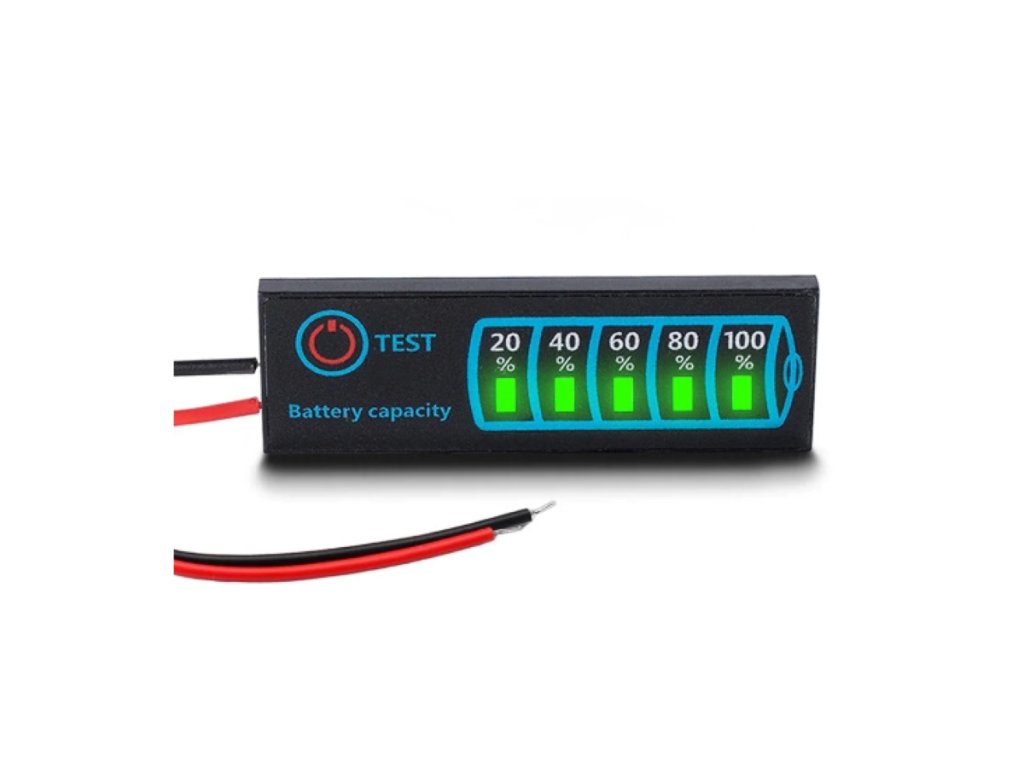

• 🔋 Gyors, vizuális töltöttségkijelzés LED-kijelzés révén egyetlen pillantással ellenőrizhető az akkumulátor töltöttségi állapota.
• ⚙️ Rugalmas cellaszám és feszültség beállítás 2S-től 8S-ig, 12V vagy 24V rendszerhez gombos menürendszerrel konfigurálható.
• 🔌 Alacsony fogyasztás Mindössze 10mA működési áram, 10 másodperc inaktivitás után automatikus alvó üzemmódba vált.
• 📏 Kompakt méret 46mm x 15mm x 3mm-es kialakítás, amely bármilyen panelre vagy dobozba illeszthető.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 10mAMűködési áram
• 500msFrissítési sebesség
• 46x15x3mmMéret
• 2S–8SAlkalmazható cellaszám

💡 Mire használható?

• 🔋
  Elektromos jármű akkufelügyelet E-bike, roller, elektromos jármű és napelemes rendszer akkumulátorának állapotfigyelésére.
• 🛠️
  DIY és barkács projektek DIY akkupakk, szerszám, világítás, szünetmentes vagy backup tápellátás, hobby tápegység állapotjelzőjeként.
• 💡
  Gyorsdiagnosztika Szerviz és karbantartás során az akkumulátor állapotának gyors ellenőrzésére.
• 🏠
  Smart home és energiamenedzsment Energiamenedzsment és távfelügyeleti rendszerek részeként mobil áramforrások figyelésére.

🛡️ Előnyök és funkciók

• Gyors, vizuális töltöttségkijelzés: Menet közbeni gyors diagnosztikát tesz lehetővé.
• Egyszerű beállítás: Többféle cellaszám és feszültség könnyen konfigurálható gombos menürendszerrel.
• Automatikus energiatakarékosság: A kijelző csak használat közben világít, egyébként alvó üzemmódba vált.
• Kompakt, könnyen illeszthető kialakítás: Bármilyen elektronikus rendszerbe beépíthető.
• Kényelmes kezelés: Egyetlen gombbal vezérelhető menürendszer, egyértelmű LED-visszajelzéssel.

⚠️ Mire kell figyelni a használat során?

• Csak lítium akkumulátorhoz: A modul kizárólag lítium akkumulátor pakkokhoz használható, 2–8S cellaszám és 12V vagy 24V rendszerfeszültség mellett.
• Helyes beállítás szükséges: A megfelelő S-számot és rendszerfeszültséget minden esetben be kell állítani.
• Konfiguráció ellenőrzése: A gombok és LED-ek kombinációja mutatja az aktuális beállítást, szereléskor ezt ellenőrizni kell.
• Alapértelmezett állapot: Első bekapcsoláskor a modul alapértelmezetten 3S akkumulátorra van beállítva.
• Automatikus alvó üzemmód: Ha 10 másodpercig nem használja a gombot, a kijelző automatikusan kikapcsol, ami segíti a hosszú akkumulátor élettartamot.

🔧 Beállítási útmutató

• 1. lépés: Első bekapcsoláskor a modul alapértelmezetten 3S akkumulátorra van beállítva.
• 2. lépés: Nyomja meg és tartsa lenyomva a gombot 2 másodpercig a beállítások elvégzéséhez – ekkor az első LED villog, és a sorozatszámjelző világít.
• 3. lépés: Röviden nyomja meg a gombot az akkumulátortípus kiválasztásához – második LED: 1S, harmadik LED: 2S, negyedik LED: 3S, ötödik LED: 4S, második és ötödik LED: 5S, második, harmadik és ötödik LED: 6S, az összes LED: 8S.
• 4. lépés: A gomb nyomásával válassza ki, hogy hány S-es akkumulátorhoz szeretné használni a modult.
• 5. lépés: Az akkumulátortípus kiválasztása után nyomja meg és tartsa lenyomva a gombot 2 másodpercig, majd válassza ki a feszültségtartományt – első LED: 12V rendszer, második LED: 24V rendszer.
• 6. lépés: Beállítás után nyomja meg és tartsa lenyomva a gombot 2 másodpercig az adatok mentéséhez és az akkumulátor állapotának megjelenítéséhez.

🧩 Beépítési tippek

• Kompakt kialakítás: A 46mm x 15mm x 3mm-es méret miatt panelekre, akkudobozba vagy vezérlőegységbe egyaránt beépíthető.
• Rugalmas elhelyezés: Kis helyigénye miatt bármilyen tokba vagy dobozba könnyen illeszthető.

❓ Gyakori kérdések (GYIK)

• Milyen lítium akkumulátorokhoz használható ez a kapacitásjelző modul?
  2S, 3S, 4S, 5S, 6S, 7S és 8S lítium pakkokhoz – 12V vagy 24V rendszerhez egyaránt, gombos menürendszerrel állítható be.
• Hogyan kell beállítani a cellaszámot ezen a kapacitásjelző modulon?
  2 másodperces gombnyomással beállítási módba lép, majd rövid nyomásokkal választható ki a cellaszám, végül ismét 2 mp nyomással menthető a beállítás.
• Mikor kapcsol alvó üzemmódba ez az akkumulátor töltöttségjelző?
  Ha 10 másodpercig nem nyomják meg a gombot, automatikusan kikapcsol a kijelző és energiatakarékos módba vált.
