3296W többfordulatú trimmer potméter készlet – 50 db, 500Ω–1MΩ
- Típus: 3296W multiturn trimmer potméter
- Állíthatóság: többfordulatú – finom szabályozás, magas pontosság
- Szerelés: THT (panelra forrasztható)
3296W többfordulatú trimmer potméter készlet – 50 db, 500Ω–1MΩ

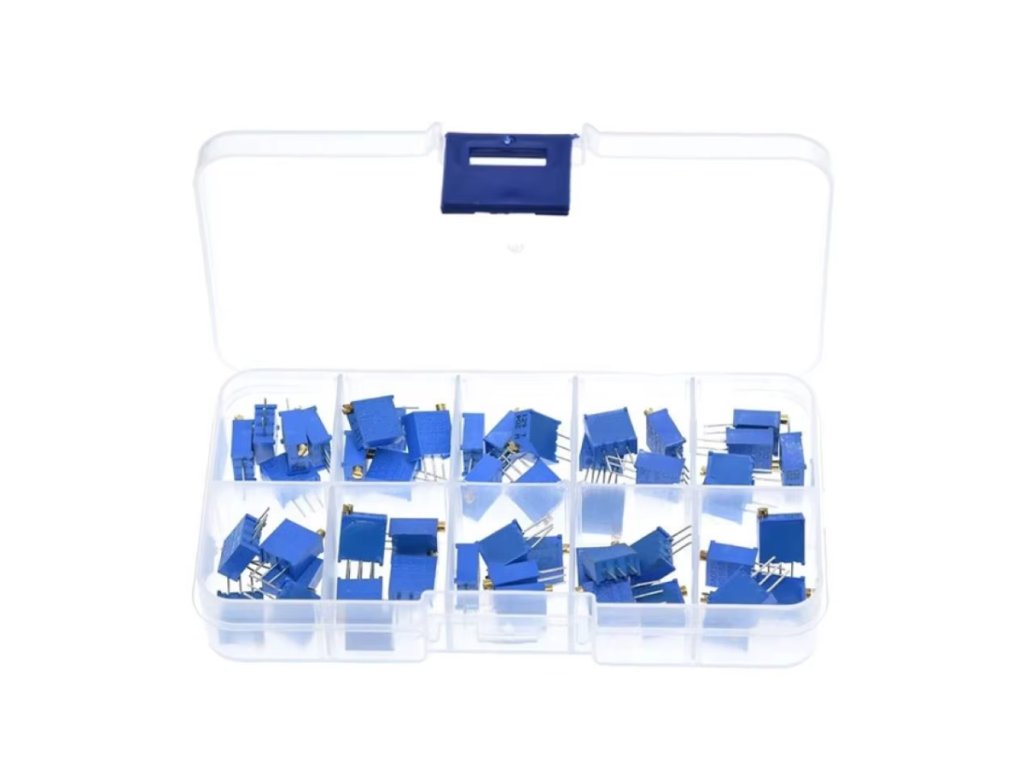

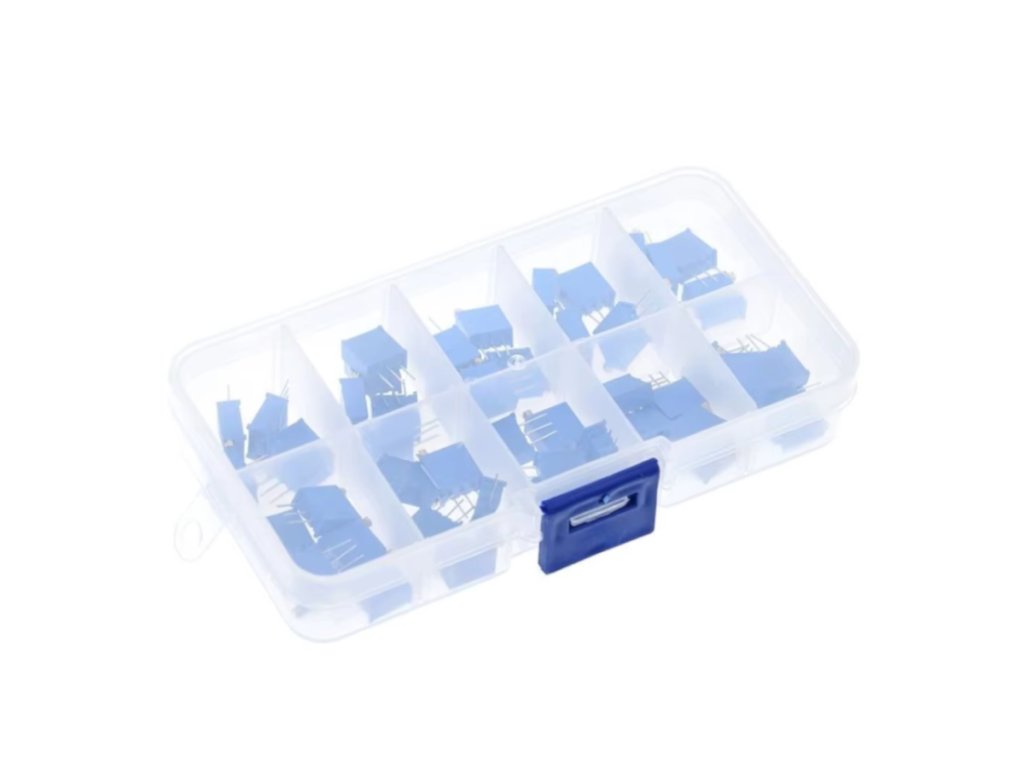

A 3296W cermet alapú, THT-forrasztható, többfordulatú trimmer potméter készlet 50 db-ot tartalmaz, 10 különböző értékből 5-5 db-ot (500Ω–1MΩ). Lineáris karakterisztika, ±10% tűrés, 0,5W teljesítmény, –55/+125°C hőmérsékleti tartomány. Elektronikai fejlesztéshez, laborhoz és DIY projektekhez szervező dobozban.
💡 Miért érdemes ezt a készletet választani?
- 🎯 Nagy pontosságú, többfordulatú szabályozás Extra finomhangolási lehetőség a hagyományos egyfordulatú potméterekhez képest.
- 📊 Széles ellenállás-tartomány 10 különböző érték 500Ω-tól 1MΩ-ig, minden gyakori érték megtalálható a készletben.
- 🛡️ Tartós cermet ellenállóréteg Magas megbízhatóság, stabil működés hosszú távon is.
- 📦 Rendszerezett tárolódoboz Átlátszó, áttekinthető kivitel, gyors hozzáféréssel az értékekhez.
📊 Műszaki adatok
| Termék típusa | 3296W multiturn trimmer potméter |
|---|---|
| Állíthatóság | Többfordulatú, finom szabályozás, magas pontosság |
| Szerelés | THT, panelra forrasztható |
| Tolerancia | ±10% |
| Teljesítmény | 0,5W (500mW) |
| Karakterisztika | Lineáris, precíz analóg szabályozás |
| Ellenállóréteg anyaga | Cermet |
| Hőmérsékleti tartomány | -55°C – +125°C |
| Kivezetési raszter | 2,54mm |
| Méret | kb. 10×9,5×4,8 mm/db |
| Működési élettartam | Akár 200 beállítási ciklus |
| Tárolás | Átlátszó szervező doboz |

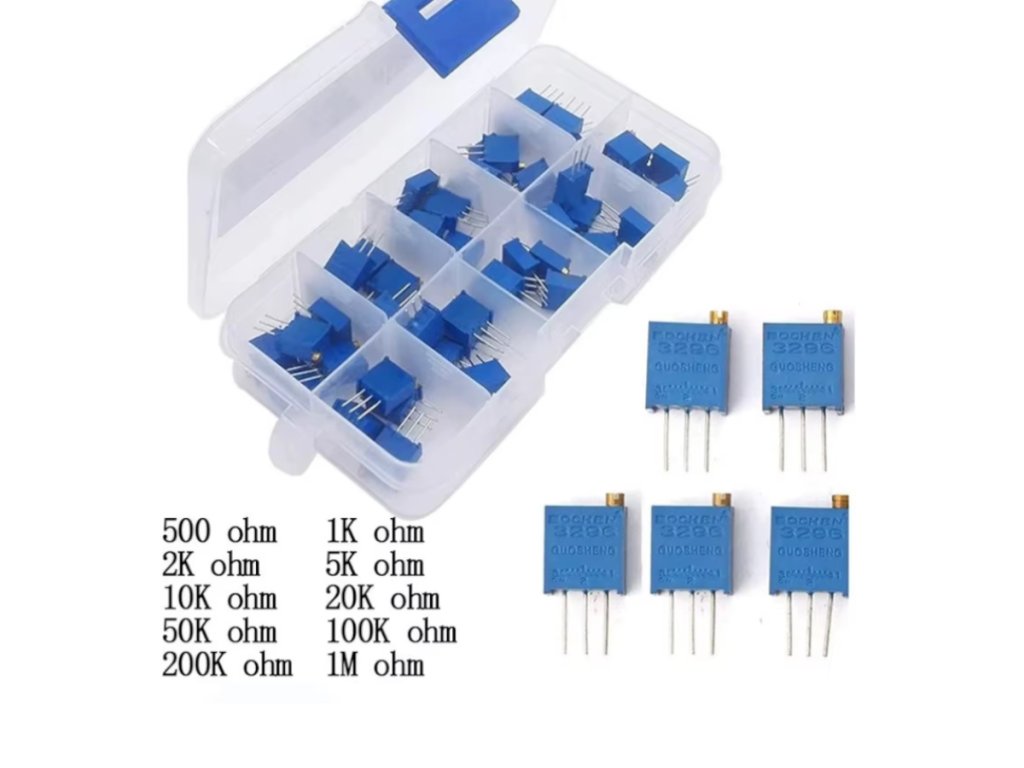

| Készlet mérete | 50 db összesen, 10 érték × 5 db |
| Érték – 500Ω | 5 db |
| Érték – 1 kΩ | 5 db |
| Érték – 2 kΩ | 5 db |
| Érték – 5 kΩ | 5 db |
| Érték – 10 kΩ | 5 db |
| Érték – 20 kΩ | 5 db |
| Érték – 50 kΩ | 5 db |
| Érték – 100 kΩ | 5 db |
| Érték – 200 kΩ | 5 db |
| Érték – 1 MΩ | 5 db |
🔍 A legfontosabb paraméterek
- 50 dbKészlet mérete
- 10 értékEllenállás értékek száma
- ±10%Tolerancia
- 0,5WTeljesítmény
💡 Mire használható?
- Feszültségosztók és árambeállítás Referenciafeszültség és áramkorlátozás kényelmes, pontos szabályozásához.
- Analóg és digitális áramkörök kalibrálása Erősítők, érzékelők, ADC és DAC áramkörök, méréstechnikai alkalmazások.
- Egyedi elektronikai projektek DIY robotika, mikrokontrolleres fejlesztések, tesztpanelek építése.
- Laboratóriumi és oktatási felhasználás Ideális kísérletekhez, tanulói és oktatási célokra.
🛡️ Előnyök és funkciók
- Széles ellenállás-tartomány: 500Ω-tól 1MΩ-ig, tíz gyakori érték áll rendelkezésre a készletben.
- Precíz, többfordulatú beállítás: extra finomhangolást tesz lehetővé a hagyományos potméterekhez képest.
- Cermet ellenállóréteg: tartós, stabil és megbízható hosszú távú működést biztosít.
- Panelbarát kialakítás: THT szerelés, 2,54mm-es kivezetési raszter, könnyen beépíthető.
- Rendszerezett tárolás: átlátszó szervező dobozban, gyors hozzáféréssel az egyes értékekhez.
⚠️ Mire kell figyelni a használat során?
- Csak panelra forrasztható kivitel: nem panel nélküli és nem SMD változat.
- Teljesítményhatár: a megadott 0,5W (500mW) teljesítményt ne lépd túl.
- Finom beállításra optimalizált: durva szabályozásra kevésbé alkalmas.
- Hőmérsékleti tartomány: -55°C és +125°C között használható biztonságosan.
- Korlátozott élettartam: a beállítási ciklusok száma akár 200, gyakori állítás esetén ezt érdemes figyelembe venni.
🔧 Összeszerelési útmutató
| Lépés | Teendő |
|---|---|
| 1 | A trimmer potmétert THT technológiával kell a panelra forrasztani. |
| 2 | A forrasztásnál vegyük figyelembe a 2,54mm-es kivezetési rasztert. |
| 3 | A panel tervezésénél számoljunk a kb. 10×9,5×4,8 mm-es tokmérettel potméterenként. |
| 4 | Üzemeltetés és forrasztás közben ne lépjük túl a 0,5W teljesítményhatárt. |
🧩 Tárolás és rendszerezés tippek
- Átlátszó szervező doboz: megkönnyíti az egyes ellenállás-értékek gyors megtalálását.
- Dobozos tárolás: segít elkerülni az összekeveredést a 10 különböző érték között.
❓ Gyakori kérdések (GYIK)
- Hány darabot és hány értéket tartalmaz ez a 3296W trimmer potméter készlet?50 db-ot, 10 különböző értékből (500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 1MΩ), értékenként 5 db.
- Milyen anyagból készül a 3296W trimmer ellenállórétege?Cermet anyagból, amely tartós, stabil és megbízható hosszú távon is.
- Miben különbözik ez a 3296W készlet a 100db-os RM065 trimmer szettől?A 3296W többfordulatú (magasabb precizitású), cermet alapú és 0,5W teljesítményű, míg az RM065 egyfordulatú, 100mW-os és kisebb méretű.
