DC Tápelosztó modul kapcsolókkal, 8 csatornás, 3–24V (Power Distribution Board)
- Termék típusa: 8 csatornás DC tápelosztó modul kapcsolókkal
- Bemeneti feszültség: DC 3–24V
- Kimenetek száma: 8 pár (+/−) csavaros sorkapocs
DC Tápelosztó modul kapcsolókkal – 8 csatornás, 3–24V (Power Distribution Board)
Ez a 8 csatornás DC tápelosztó modul 3–24V bemeneti feszültséggel 8 pár (+/−) csavaros sorkapcsot biztosít, mindegyiket külön ON/OFF kapcsolóval. Beépített 8A biztosíték és csatorna-állapot LED visszajelzők gondoskodnak a biztonságos és áttekinthető tápellátásról, modellvasút és dioráma LED körök vezérléséhez ideális.
💡 Miért érdemes ezt a tápelosztó modult választani?
- 🔌 8 külön kimenet Nyolc pár (+/−) csavaros sorkapocs LED-ekhez és kis fogyasztókhoz.
- 🎚️ Egyedi kapcsolás Minden csatorna saját ON/OFF kapcsolóval vezérelhető.
- 🛡️ Biztosítékos védelem Beépített 8A biztosíték a biztonságosabb használathoz.
- 🚂 Modellvasúthoz ideális Világítási körök, épületek, peronok és utcai lámpák elosztásához.
📊 Műszaki adatok
| Termék típusa | 8 csatornás DC tápelosztó modul kapcsolókkal |
|---|---|
| Bemeneti feszültség | DC 3–24V |
| Kimenetek száma | 8 pár (+/−) csavaros sorkapocs |
| Kapcsolók | 8 db külön ON/OFF billenőkapcsoló |
| Bemeneti csatlakozás | 5.5 × 2.1 mm DC aljzat vagy csavaros sorkapocs |
| Védelem | Beépített 8A biztosíték |
| Visszajelzés | Üzemi állapot LED + csatorna állapot LED-ek |
| Bővíthetőség | Több modul összekapcsolható nagyobb rendszerekhez |
| Felhasználás | Modellvasút, dioráma, LED világítás, makett világítás |
🔍 A legfontosabb paraméterek
- 8 csatornaKimenet
- 3–24VDC bemenet
- 8ABiztosíték
- ON/OFFKapcsolók
💡 Mire használható?
- Modellvasút Állomások, peronok, házak és utcai lámpák külön vezérléséhez
- LED világítás Több LED kör rendezett és kapcsolható tápellátásához
- Dioráma építés Épületek, reklámtáblák és jelenetek megvilágításához
- DIY projektek Kisfeszültségű DC fogyasztók elosztásához és teszteléséhez
🛡️ Előnyök és funkciók
- 8 független csatorna egyedi kapcsolással: minden kimenet külön ON/OFF kapcsolóval vezérelhető, így az egyes lámpák vagy világítási körök egymástól függetlenül irányíthatók.
- Csavaros sorkapcsos kimenetek: 8 pár (+/−) csavaros sorkapocs biztosítja a LED-ek és kis fogyasztók stabil bekötését.
- Beépített biztosíték: a 8A-es biztosíték védelmet nyújt túlterhelés esetén.
- Állapotjelző LED-ek: az üzemi állapot LED és a csatorna állapot LED-ek folyamatos visszajelzést adnak a bekapcsolt körökről.

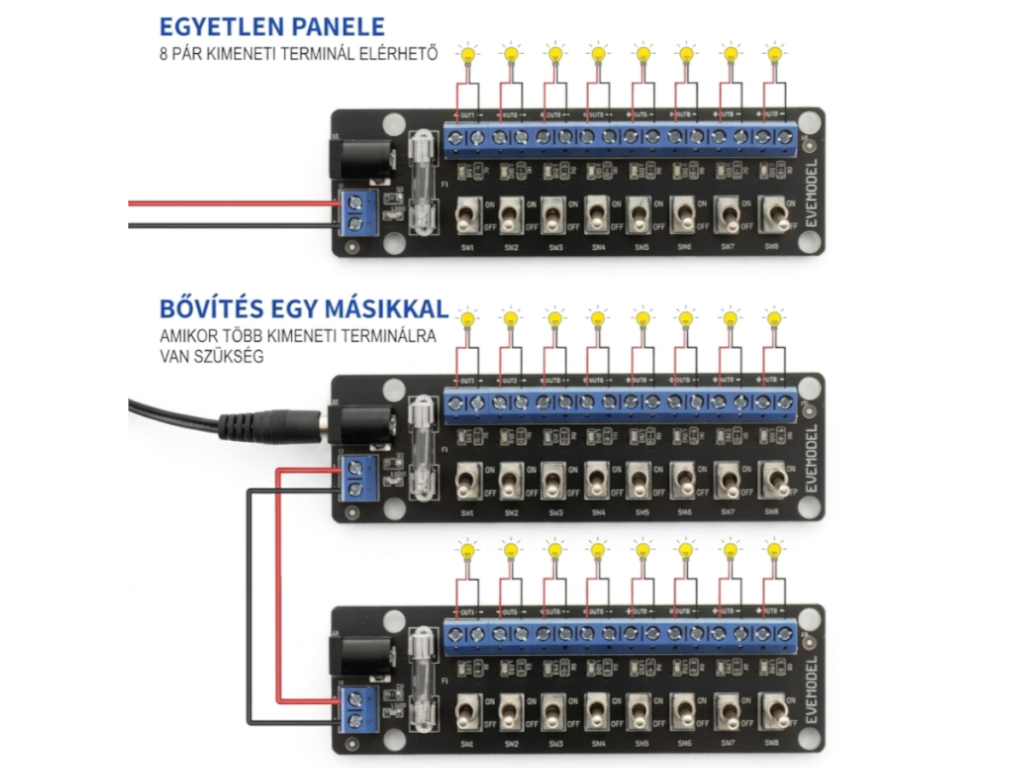

- Bővíthető rendszer: több modul összekapcsolásával a kimenetek száma tovább növelhető nagyobb elosztási igény esetén.
⚠️ Mire kell figyelni a használat során?
- Csak DC táp: A modul DC 3–24V bemeneti feszültséggel használható.
- Polaritás: A + és − bekötésére figyelni kell, különösen LED világításnál.
- Terhelhetőség: A teljes rendszer áramfelvétele ne haladja meg a biztosíték és a tápegység határát.

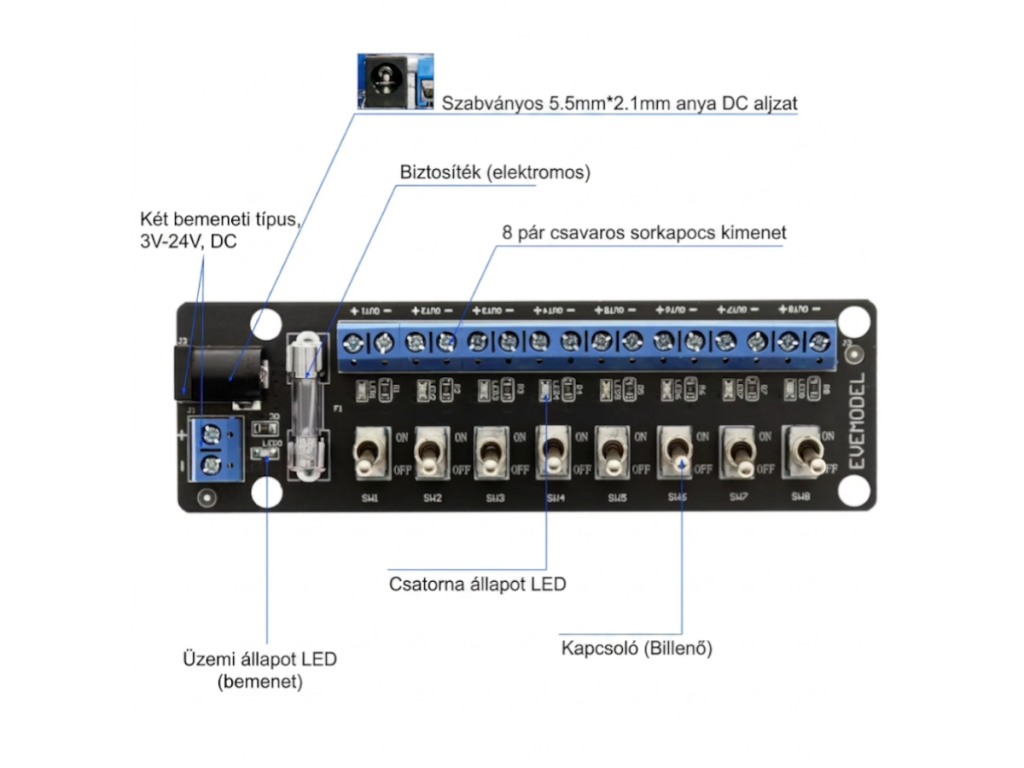

🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| DC bemeneti aljzat (5.5 × 2.1 mm) vagy bemeneti csavaros sorkapocs | DC 3–24V tápbemenet |
| Csatorna kimenet (+) | Pozitív kimenet a fogyasztó felé, csatornánként |
| Csatorna kimenet (−) | Negatív kimenet a fogyasztó felé, csatornánként |
| ON/OFF kapcsolók | Az adott csatorna kimenetének be- és kikapcsolása |
| Biztosíték (8A) | A bemeneti áramkör túlterhelés elleni védelme |
❓ Gyakori kérdések (GYIK)
- Hány csatornát tud egyszerre vezérelni ez a tápelosztó modul?A modul 8 független csatornával rendelkezik, mindegyik saját ON/OFF kapcsolóval egyenként kapcsolható.
- Milyen tápfeszültséggel használható ez a power distribution board?DC 3–24V tápfeszültséggel kompatibilis a modul.
- Bővíthető-e ez a tápelosztó modul, ha több kimenetre van szükség?Igen, több modul összekapcsolható, ha a 8 csatornánál nagyobb elosztási kapacitásra van szükség.
