SMD–DIP konvertáló PCB adapter – SOP8–SOP28 tokozásokhoz
- Támogatott Tokozások: SOP8, SOP14, SOP16, SOP20, SOP24, SOP28, SOT-223 - SOT-89
- Kialakítás: Nyomtatott áramköri lap (PCB Board)
SMD–DIP konvertáló PCB adapter – SOP8–SOP28 tokozásokhoz

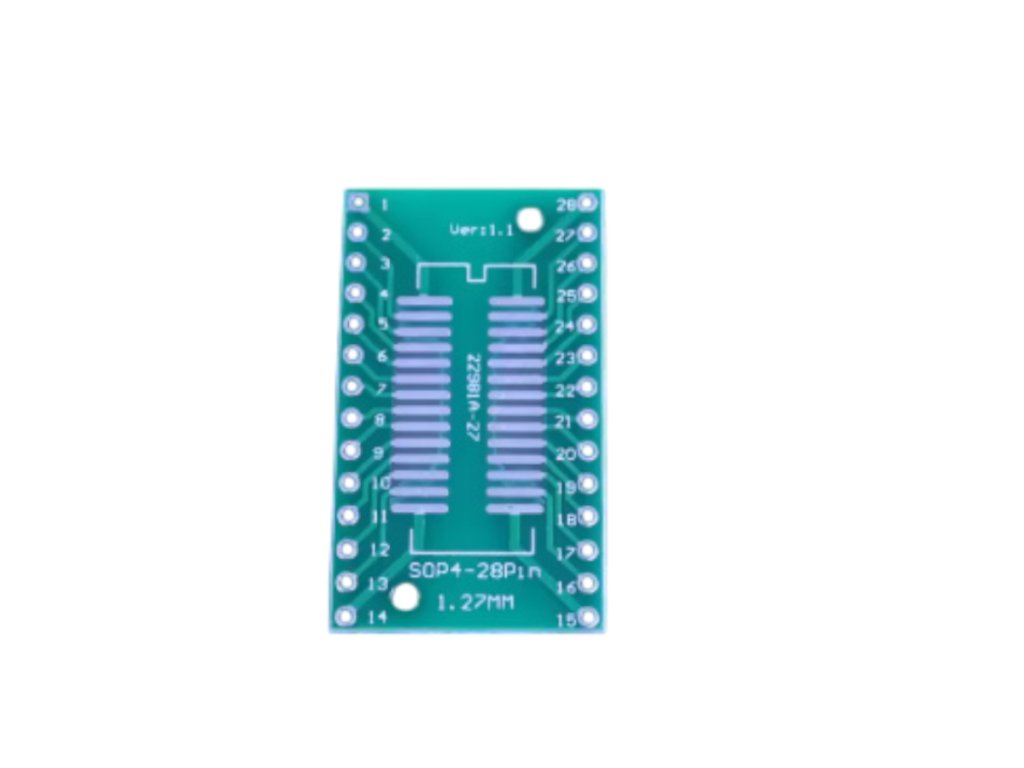

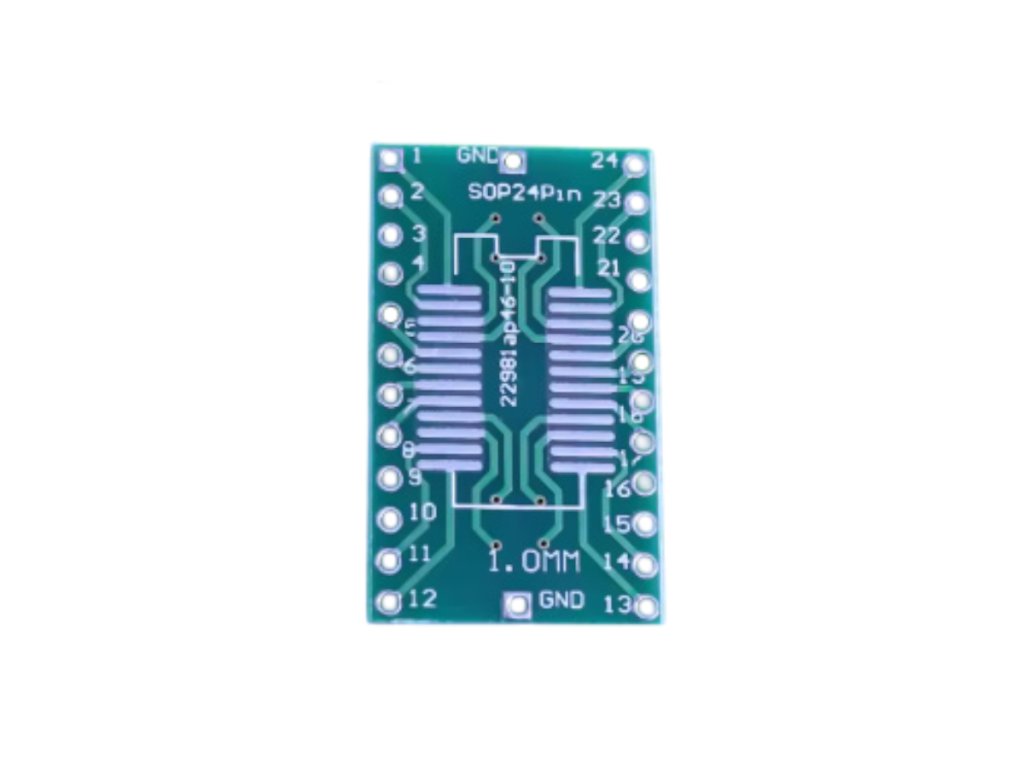

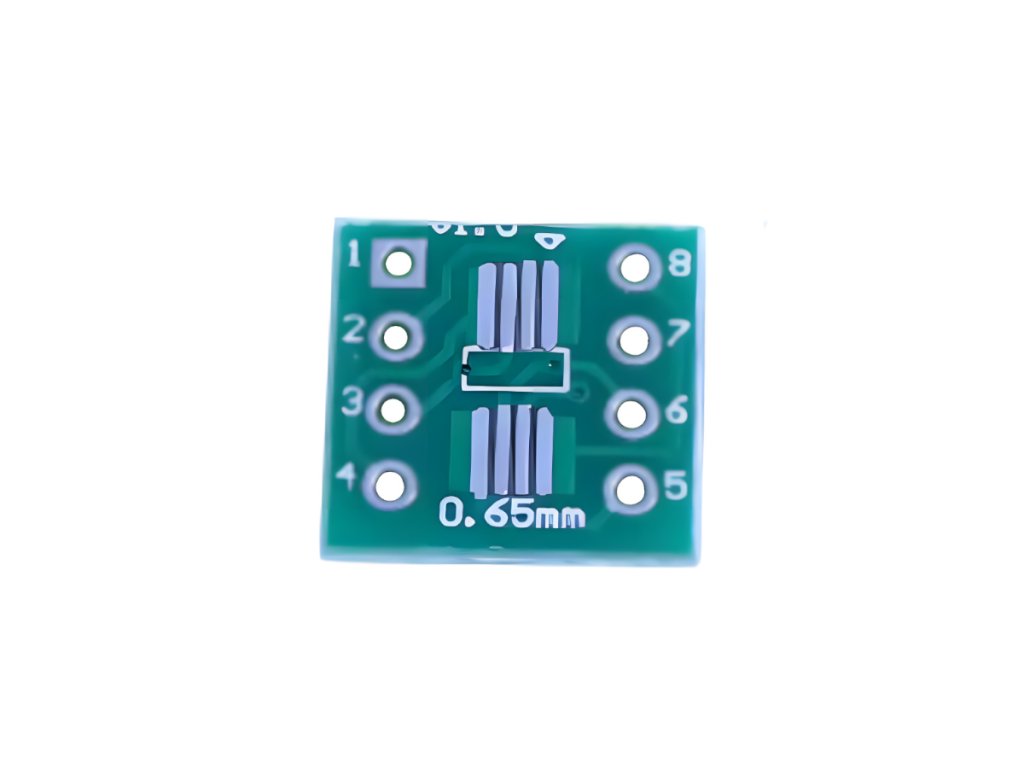

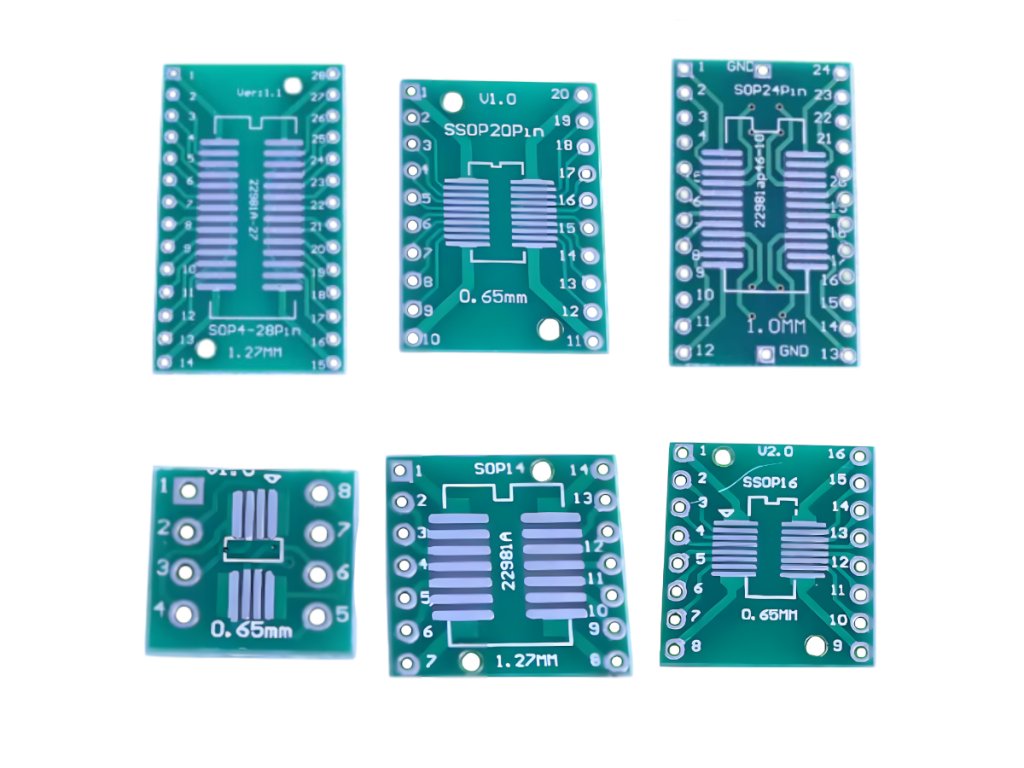

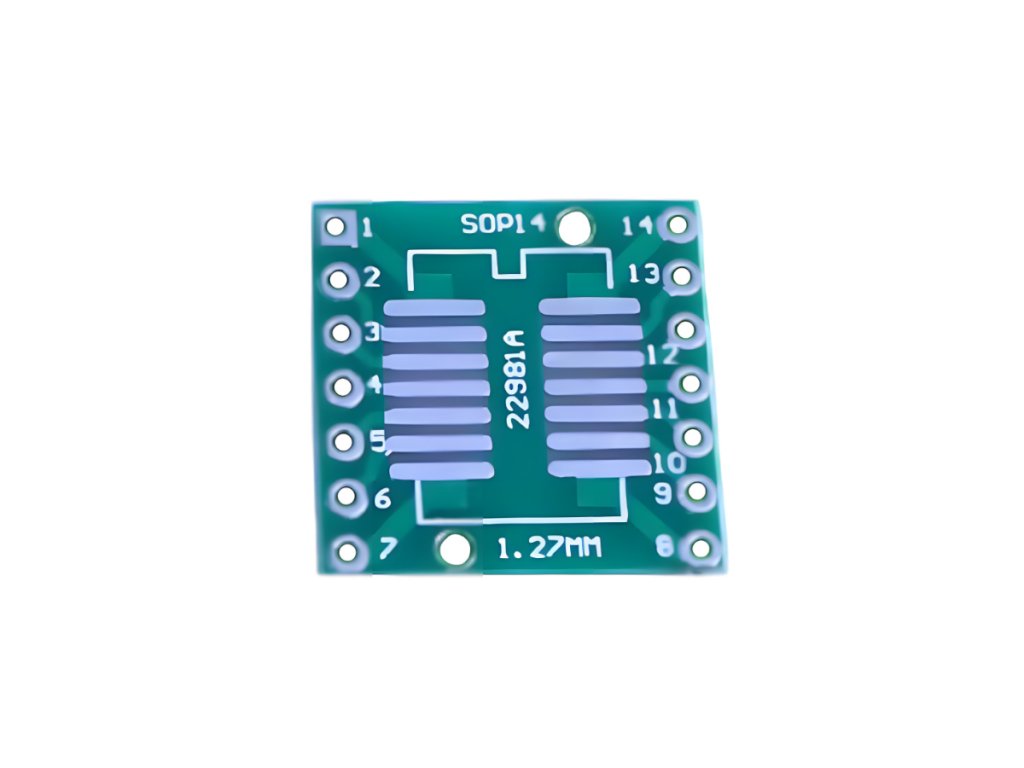

SMD–DIP konvertáló nyomtatott áramköri lap (PCB) SOP8, SOP14, SOP16, SOP20, SOP24, SOP28 és SOT-223/SOT-89 tokozású IC-k breadboardra és tesztkörnyezetbe való illesztéséhez. Kétoldalas kivitel, egyszerű forrasztás, prototípus és hibakeresés céljára.
💡 Miért érdemes ezt az adaptert választani?
- 🔌 SMD chipek tesztelése Lehetővé teszi a felületszerelt IC-k használatát hagyományos próbapanelen és kísérleti áramkörökben.
- 🧪 Prototípus készítés Ideális az SMD alkatrészek gyors beültetésére és tesztelésére a végleges PCB tervezése előtt.
- 🔧 Széleskörű kompatibilitás Támogatja a SOP8, SOP14, SOP16, SOP20, SOP24, SOP28 és SOT-223/SOT-89 tokozásokat.
- 🔄 Kétoldalas kivitel Egyetlen panel fogadja az eltérő lábkiosztású és méretű SOP chipeket, egyik oldalon keskenyebb, másikon szélesebb IC-ket.
📊 Műszaki adatok
| Termék típusa | SMD–DIP konvertáló PCB adapter |
|---|---|
| Típus | SMD (Surface Mount Device) átalakítása DIP (Dual In-line Package) tokozásra |
| Támogatott tokozások | SOP8, SOP14, SOP16, SOP20, SOP24, SOP28, SOT-223, SOT-89 |
| Kialakítás | Nyomtatott áramköri lap (PCB board) |
| Kivitel | Kétoldalas |
| Elrendezés | Kettős soros kivezetés (DIP) |
| Felhasználás | Elektronikai prototípus készítés, IC tesztelés, hibakeresés |
| Tartalom | Csak a PCB panel, tűzősorok nélkül |
🔍 A legfontosabb paraméterek
- KétoldalasKivitel
- SOP8–SOP28Támogatott SOP tokozások

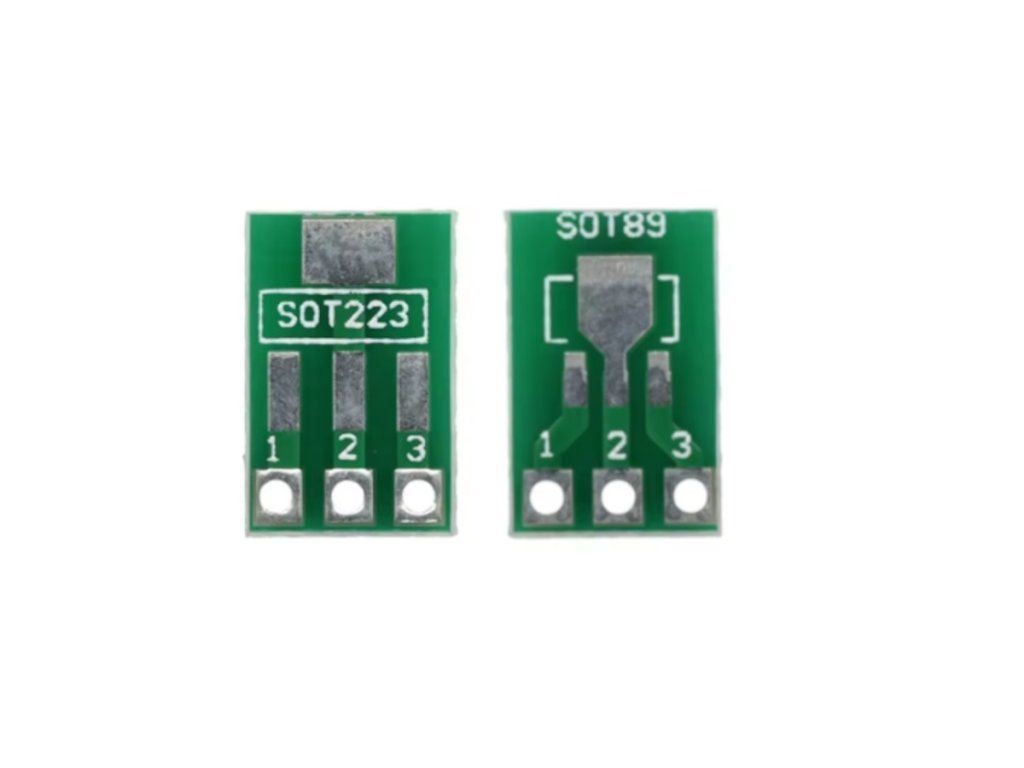

- SOT-223 / SOT-89Támogatott SOT tokozások
- DIPKivezetés elrendezése
💡 Mire használható?
- Mikrokontrollerek tesztelése Kis lábszámú mikrokontrollerek vagy memóriachipek próbapanelen történő használatához.
- Analóg áramkörök fejlesztése SOP tokozású műveleti erősítők (OpAmp) vagy feszültségszabályozók teszteléséhez.
- Elektronikai javítás és szétszerelés Régi áramkörökből kinyert vagy pótlásként vásárolt SMD chipek működésének ellenőrzéséhez.
- Oktatás és tanulás Az SMD komponensek működésének bemutatásához és elsajátításához.
🛡️ Előnyök és funkciók
- Egyszerű használat: Forrasztás után az átalakított DIP lábak közvetlenül a próbapanelre helyezhetők.
- Időtakarékosság: Nincs szükség speciális SMD tesztelő eszközökre, ami felgyorsítja a fejlesztési folyamatot.
- Könnyebb hibakeresés: A nagyobb, hozzáférhető DIP lábakon keresztül multiméterrel vagy oszcilloszkóppal is egyszerűen mérhető a chip működése.
- Kompakt méret: A kis PCB méret minimális helyigényű tesztelést tesz lehetővé a munkapadon.
- Költséghatékony: Olcsó és tartós alternatíva a drága SMD tesztelő foglalatok helyett.
🔧 Használatba vétel
- SMD chip forrasztása: Forraszd rá az SMD chipet a panel megfelelő oldalára, a tokozásának megfelelően.
- Beillesztés a próbapanelre: Az átalakított DIP lábakat helyezd be a breadboardba vagy tesztpanelre.
- Tisztítás forrasztás után: Távolítsd el a flux maradványokat a panelről a megbízható működés érdekében.
⚠️ Mire kell figyelni a használat során?
- Forrasztási gyakorlat szükséges: Az apró SMD lábak precíz rögzítéséhez némi forrasztási gyakorlat szükséges.
- Csak a PCB panel: Az adapter csak a nyomtatott áramköri lapot tartalmazza, tűzősorok nélkül.
- Tokozás ellenőrzése: Mindig ellenőrizd, hogy az SMD chip lábtávolsága és lábszáma megfelel-e a PCB-n lévő mintázatnak.
- Flux maradványok eltávolítása: Forrasztás után tisztítsd meg a panelt a folyasztószer maradványaitól a megbízható működés érdekében.
❓ Gyakori kérdések (GYIK)
- Milyen tokozásokat támogat ez az SMD-DIP adapter PCB?SOP8, SOP14, SOP16, SOP20, SOP24, SOP28 és SOT-223/SOT-89 tokozású chip-eket – a leggyakoribb SOP és SOT típusokat.
- Szükséges-e forrasztani ezt az SMD–DIP konverter PCB-t?Igen, az SMD chipet forrasztással rögzíted a megfelelő oldalra, a DIP lábakat ezután breadboardba vagy panelre ültetheted.
- Mire hasznos ez az SMD DIP adapter?SMD IC-k egyszerű tesztelésére breadboardon, analóg és logikai áramkörök fejlesztésére, és drága SMD tesztelő foglalatok kiváltására.
Beszélgetés
Beszélgetések listája

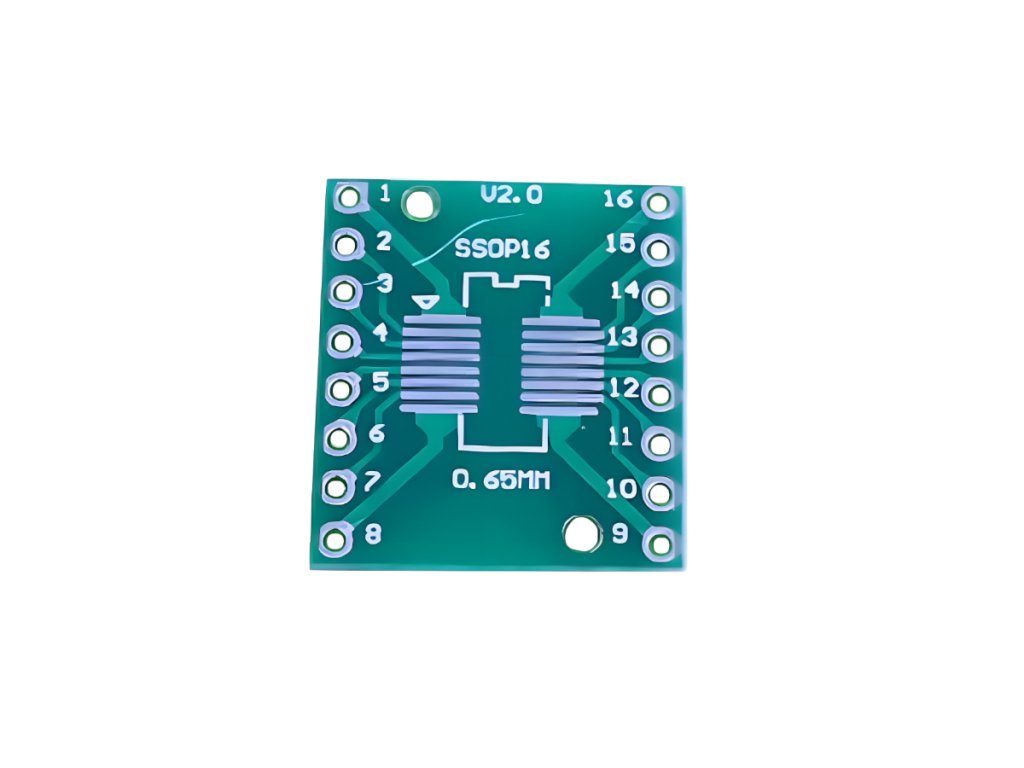

A SOP16 lapka nem a v2.0 változat, ahogy az a termék fotókon látható...
A két verzió között az a különbség, hogy a 1.27mm lábtávolságú nyáklap oldalon a forrasztható felület sokkal szélesebb, így a "hagyományos" méretű SOP16 chip-ek normálisan elférnek rajta, nem úgy mint a v1.0 változaton, ami inkább javarészt a Puya és a WCH által gyártott mikrokontrollerekre van tervezve.
Mikromester.hu
Kedves Vásárlónk!

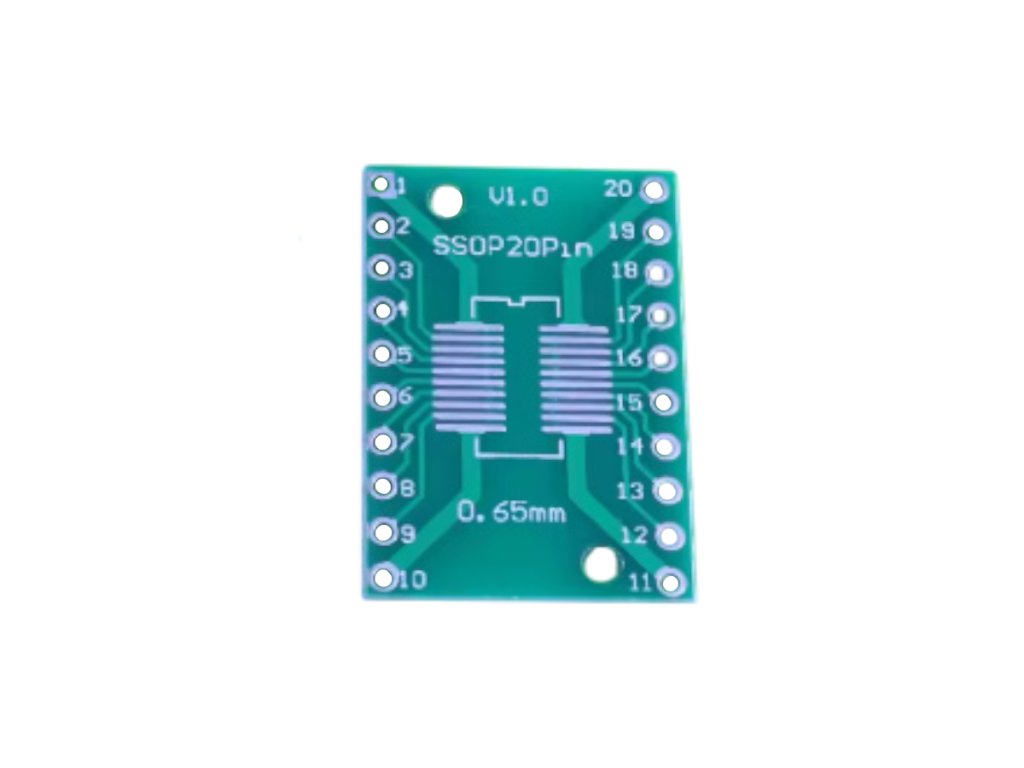

A PCB két oldalú. Az egyik oldalán szűkebb távolságok vannak "v1.0" a másik oldalán a tágabbak "v2.0", hogy a lehető legtöbb alkalmazáshoz ideális legyen.
