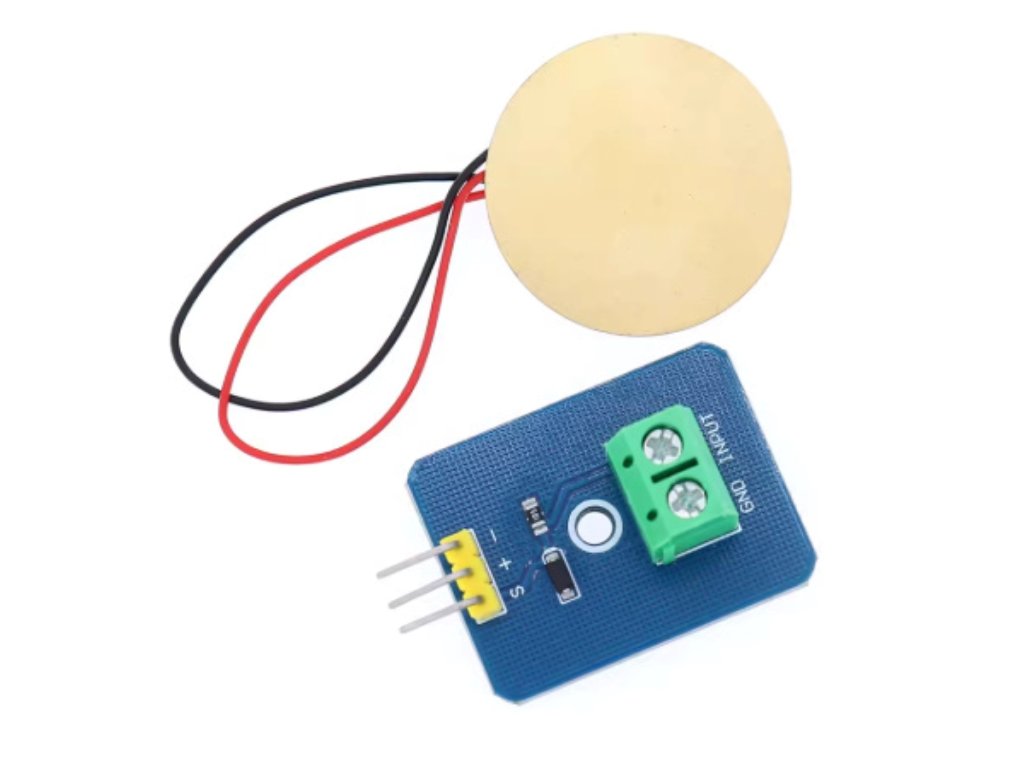

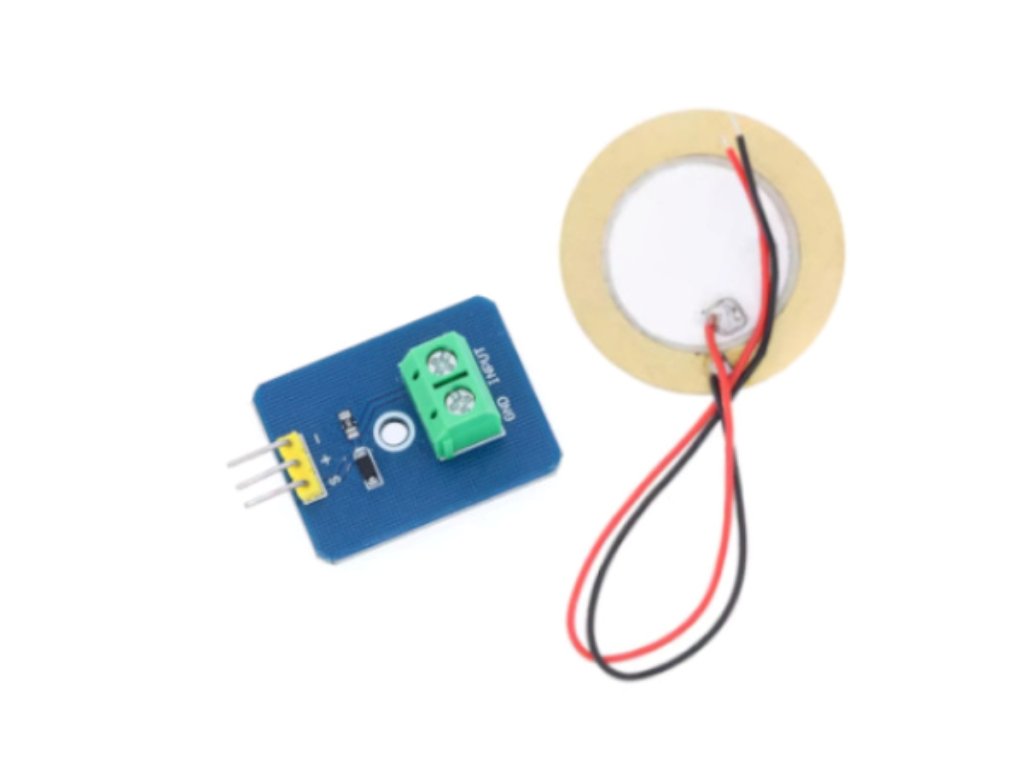

Piezoelektromos érzékelő modul ütés és rezgés detektáláshoz

Piezoelektromos érzékelő modul ütés és rezgés detektáláshoz

💡 Miért érdemes ezt a modult választani?

• ⚡ Kerámia kristály alapú érzékelés Mechanikai hatásra feszültséget generál, arányosan a mozgás intenzitásával.
• 📈 Analóg jelkimenet A keletkező feszültség közvetlenül mérhető az Arduino vagy más fejlesztőpanel analóg bemenetén.
• 🧠 Programozható reakciók Az Arduino kiolvassa és értelmezi a jelet, így saját logika építhető rá, például dobhang, LED vezérlés vagy eseményindítás.
• 🛠️ Kompakt, strapabíró kivitel Közvetlen forrasztás vagy csatlakoztatás is lehetséges.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 3,3–5V DCTápfeszültség
• Kerámia kristályÉrzékelő típusa
• AnalógKimeneti jeltípus
• kb. 1MΩAjánlott védőellenállás

💡 Mire használható?

• 🥁
  Elektromos dob (e-drum) építése Érzékeli a dobverő ütéseit, így digitális hangokat generálhatsz vele Arduino vagy más vezérlő segítségével.
• 🚪
  Ütésérzékelés Kiváló kopogásérzékelő ajtókhoz, ütések vagy lökések nyomon követésére különféle tárgyakon.
• 📳
  Rezgésfigyelés Felhasználható gépalkatrészek, motorok vagy környezeti vibráció érzékelésére is.
• 👆
  Tapintásérzékelés, interaktív projektek Egy tárgy érintése vagy nyomása eseményt indíthat el, ideális interaktív játékokhoz, installációkhoz.

🛡️ Előnyök és funkciók

• Érzékeny és gyors reagálás: A kerámia kristály alapú szenzor azonnal reagál a mechanikai hatásokra, így az ütések és rezgések is pontosan érzékelhetők.
• Sokoldalú felhasználhatóság: Dobverő-ütésektől a gépi rezgésekig sokféle mechanikai hatás érzékelésére alkalmas.
• Egyszerű Arduino-integráció: Az analóg kimenet közvetlenül csatlakoztatható a fejlesztőpanel analóg bemenetére, a jel szoftveresen értelmezhető.
• Bővíthető jelfeldolgozás: Ellenállással, diódával vagy op-amp erősítővel a bejövő jel igény szerint erősíthető vagy szűrhető.
• Kompakt kialakítás: Közvetlen forrasztással vagy csatlakoztatással is beépíthető, strapabíró kivitelben.

⚠️ Mire kell figyelni a használat során?

• Védőellenállás szükséges: A keletkező feszültség akár több tíz volt is lehet, ezért mindig tegyél a bemenetre védőellenállást, általában 1MΩ értékűt.
• Op-amp erősítő ajánlott: Nagyon érzékeny alkalmazásokhoz op-amp erősítő javasolt a jel feldolgozásához.
• Irányérzékenység: Az ütés vagy nyomás iránya is befolyásolja a keletkező jel nagyságát.
• Tápfeszültség betartása: A modult 3,3V – 5V DC tápfeszültséggel működtesd, ez szükséges a kimeneti jelfeszültség feldolgozásához a fejlesztőpanel oldalán.

🔌 Használatba vétel

• Csatlakoztatás az analóg bemenetre: Kösd a szenzort az Arduino vagy más fejlesztőpanel analóg bemenetére.
• Védőellenállás beiktatása: Helyezz egy kb. 1MΩ értékű védőellenállást a szenzor és az analóg bemenet közé.
• Tápellátás biztosítása: Lásd el a modult 3,3V – 5V DC tápfeszültséggel.
• Jelerősítés igény szerint: Nagyon érzékeny alkalmazásokhoz egészítsd ki a jelutat op-amp erősítővel.
• Beépítés: A modul közvetlen forrasztással vagy csatlakoztatással építhető be az áramkörbe.

❓ Gyakori kérdések (GYIK)

• Hogyan kötendő be a piezoelektromos szenzor Arduino analóg bemenetére?
  A keletkező feszültség akár több tíz volt is lehet, ezért mindig szükséges egy védőellenállás (általában 1MΩ) a szenzor és az Arduino analóg bemenete közé.
• Alkalmazható-e ez a piezoelektromos szenzor elektronikus dob (e-drum) triggernek?
  Igen, gyors reakcióidejének és érzékeny kerámia felületének köszönhetően dobütések érzékelésére és digitális hangok indítására kiválóan alkalmazható.

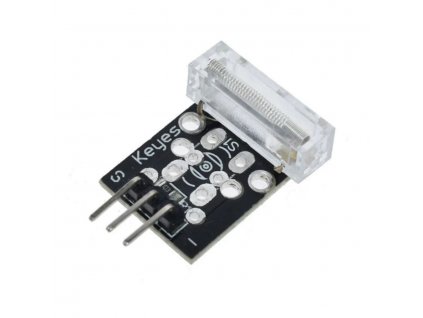

• Miben különbözik a piezoelektromos szenzor a rezgésérzékelő (SW-18010P) modultól?
  A piezoelektromos szenzor analóg jelet ad az ütés erejével arányosan, míg az SW-18010P digitális ki/be jelet – a piezo ezért erőmérésre és finomabb érzékelésre is alkalmasabb.
