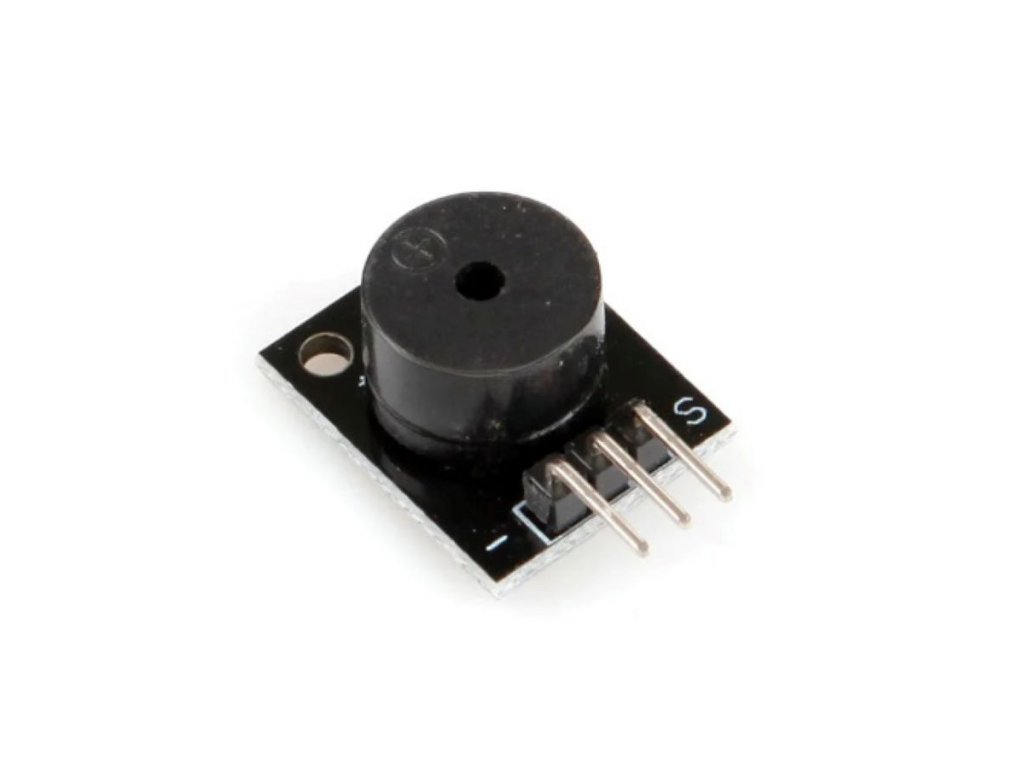

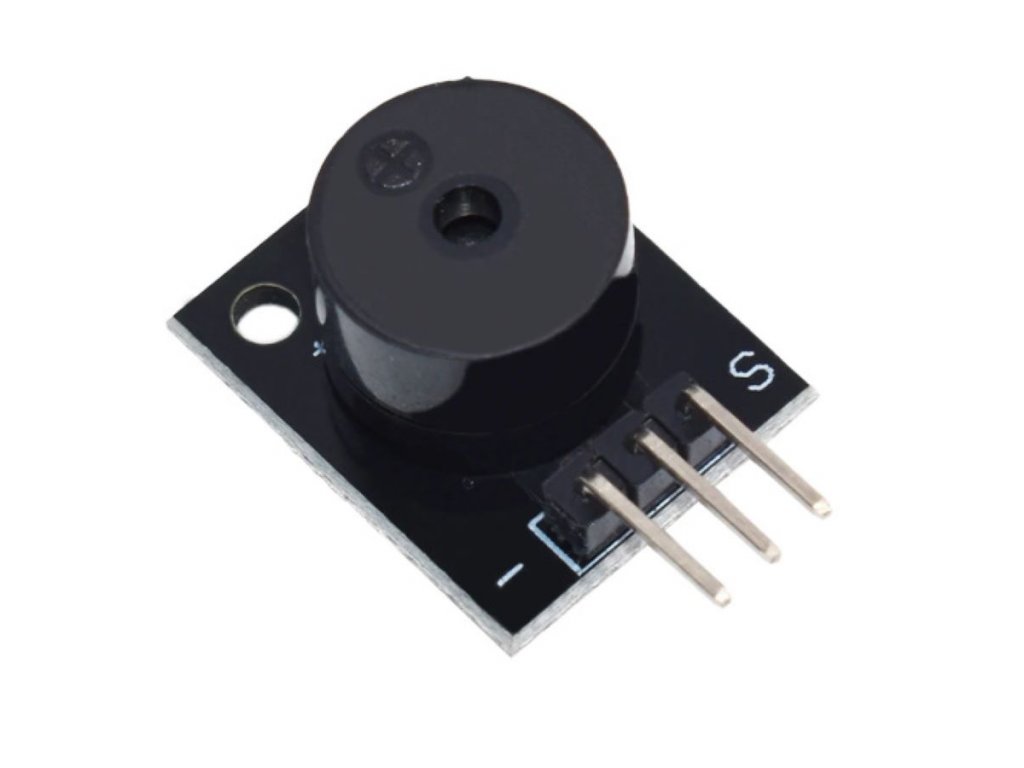

KY-006 passzív buzzer modul hangjelzéshez mikrokontrollerhez
- Típus: KY-006
- Bemeneti feszültség: DC 3,3V - 5V
- Üzemi áram: <25 mA

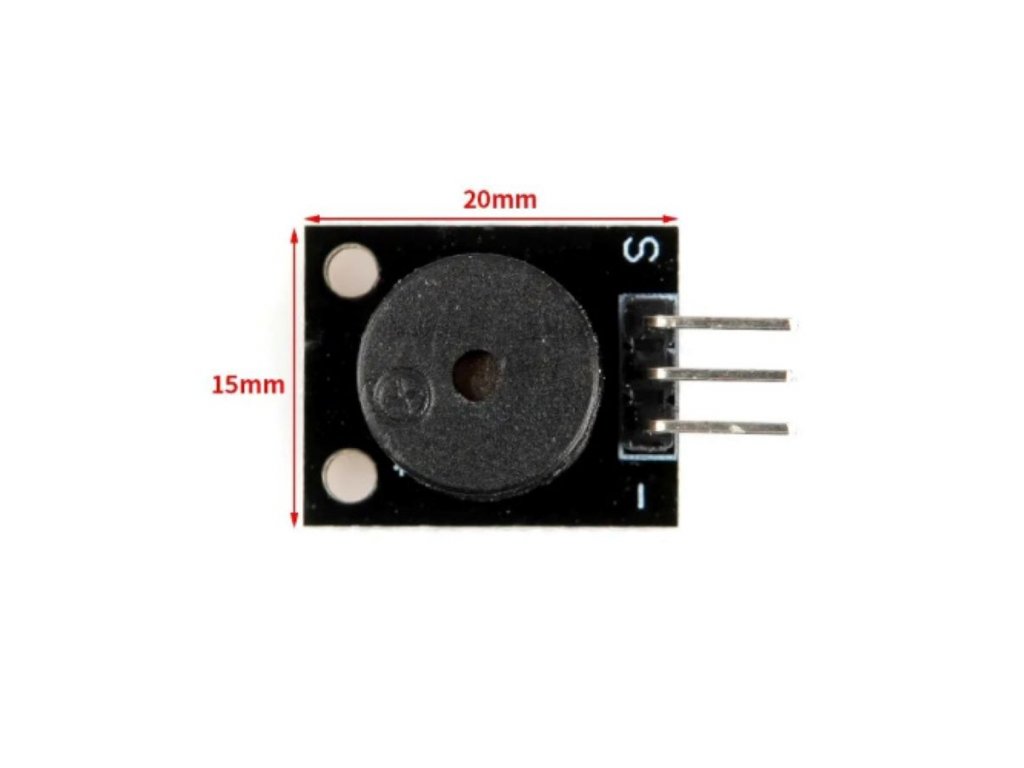

- Méret: 20 mm x 15 mm
- Pinek száma: 3
- Rögzítőcsavar furat átmérő: 3.1 mm
KY-006 passzív buzzer modul hangjelzéshez mikrokontrollerhez – 3,3–5V DC, PWM vezérlésű hangmagasság
A KY-006 típusú passzív buzzer modul 3,3–5V DC tápfeszültséggel és 25 mA alatti üzemi árammal, 20×15 mm méretben, 3 pines csatlakozóval és 3,1 mm rögzítőfurattal rendelkezik. PWM jellel vezérelve változtatható hangmagasságú jelzések és dallamok állíthatók elő Arduino, ESP vagy Raspberry Pi rendszereken.
💡 Miért érdemes ezt a modult választani?
- 🎵 PWM hangmagasság-vezérlés Dallamok és effektek is lejátszhatók, nem csak egyszerű csipogás.
- 🔧 Egyszerű MCU integráció Arduino, ESP vagy Raspberry Pi rendszerekkel könnyen vezérelhető.
- 🔋 Kompakt, kisfogyasztású kialakítás 20×15 mm méret és 25 mA alatti üzemi áram.
- 🔩 Könnyen rögzíthető 3,1 mm-es rögzítőfurat és 3 pines panelcsatlakozás.
📊 Műszaki adatok
| Típus | KY-006 |
|---|---|
| Bemeneti feszültség | DC 3,3–5V |
| Üzemi áram | 25 mA alatt |
| Méret | 20 mm × 15 mm |
| Pinek száma | 3 |
| Rögzítőcsavar furat | 3,1 mm |
| Vezérlés | PWM, változtatható hangmagasság |
| Buzzer típusa | Passzív, csak PWM vagy váltakozó jellel szólal meg |
🔍 A legfontosabb paraméterek
- 3,3–5V DCTápfeszültség
- 25 mAMax. üzemi áram
- 20×15 mmMéret
- 3,1 mmRögzítőfurat
💡 Mire használható?
- Hangjelzés és riasztás Riasztókhoz, időjelzőhöz és hibakijelzéshez szükséges hangjelzés előállítására.
- Arduino, ESP és MCU fejlesztés Mikrokontrolleres oktatási és fejlesztői projektekhez.
- DIY és bemutató áramkörök Tananyagként vagy demonstrációs célra használt áramkörökben.
- Prototípus és interaktív vezérlés Labor és interaktív vezérlésű prototípus áramkörökben.
🛡️ Előnyök és funkciók
- Hangmagasság-vezérlés: PWM jellel dallamok és effektek is lejátszhatók.
- Könnyű MCU integráció: Arduino, ESP és Raspberry Pi rendszerekkel egyszerűen vezérelhető, oktatási projektekhez is alkalmas.
- Alacsony fogyasztás, kompakt méret: 25 mA alatti üzemi áram és 20×15 mm-es kialakítás.
- Egyszerű rögzítés: 3,1 mm-es rögzítőfurat és 3 pines panelcsatlakozás.
⚠️ Mire kell figyelni a használat során?
- Passzív buzzer működés: Csak PWM vagy folyamatosan váltakozó jellel szólal meg, sima DC feszültségre nem ad hangot.
- Üzemi értékek túllépése kerülendő: 5V és 25 mA feletti értékek károsíthatják a modult.
- Pinkiosztás ellenőrzése bekötés előtt: A 3 pin tipikusan VCC, GND és jel sorrendben található.
- Frekvenciavezérlés szükséges: Programozáskor, Arduino esetén például a tone() paranccsal.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | 3,3–5V DC pozitív tápbemenet |
| GND | Föld, negatív tápbemenet |
| Jel | PWM vezérlőjel bemenete a mikrokontrollerről |
❓ Gyakori kérdések (GYIK)
- Mi a különbség az aktív és a passzív buzzer között?A passzív buzzer (pl. KY-006) csak PWM vagy váltakozó jellel szólal meg, így a hangmagasság programból szabályozható – ellentétben az aktív buzzerrel, amely sima DC feszültségre is csipog.
- Hogyan vezérelhető a KY-006 passzív buzzer Arduino-ból?Arduino-ból a tone() paranccsal adható PWM jel a buzzer adatpinjére, amellyel különböző frekvenciájú hangok és dallamok játszhatók le.
- Milyen alkalmazásokban használható ez a passzív buzzer modul?Riasztóhoz, időzítőhöz, hibakijelzéshez, interaktív oktatási projektekhez és bármilyen hangvisszajelzést igénylő MCU alkalmazáshoz kiválóan alkalmas.
