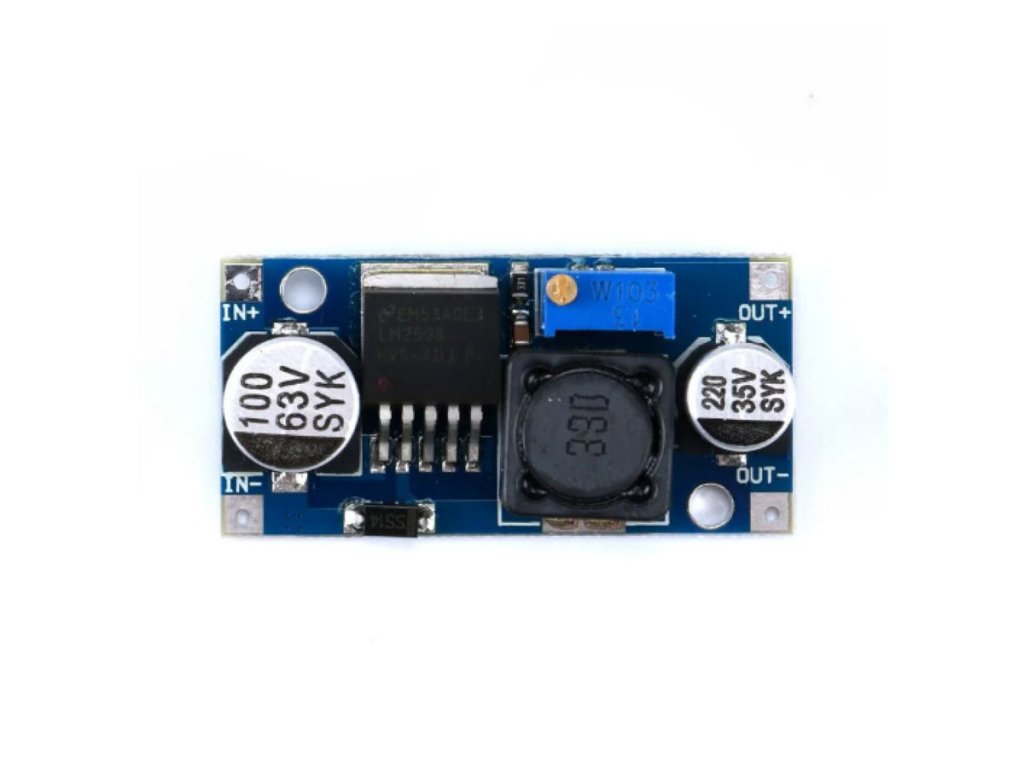

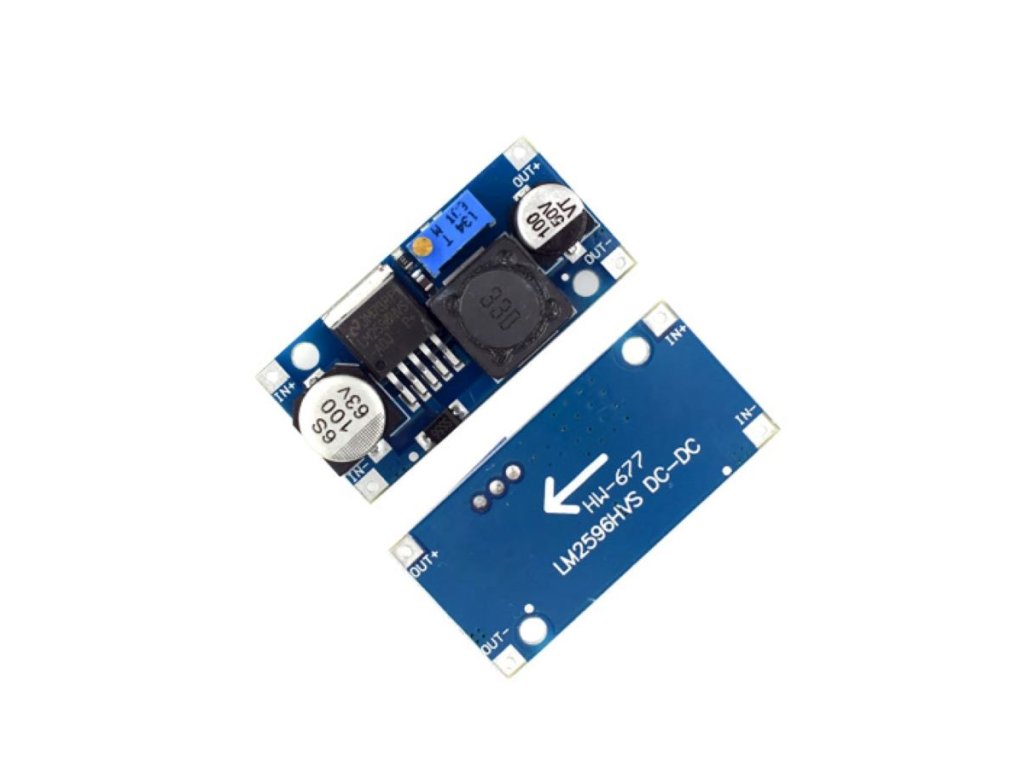

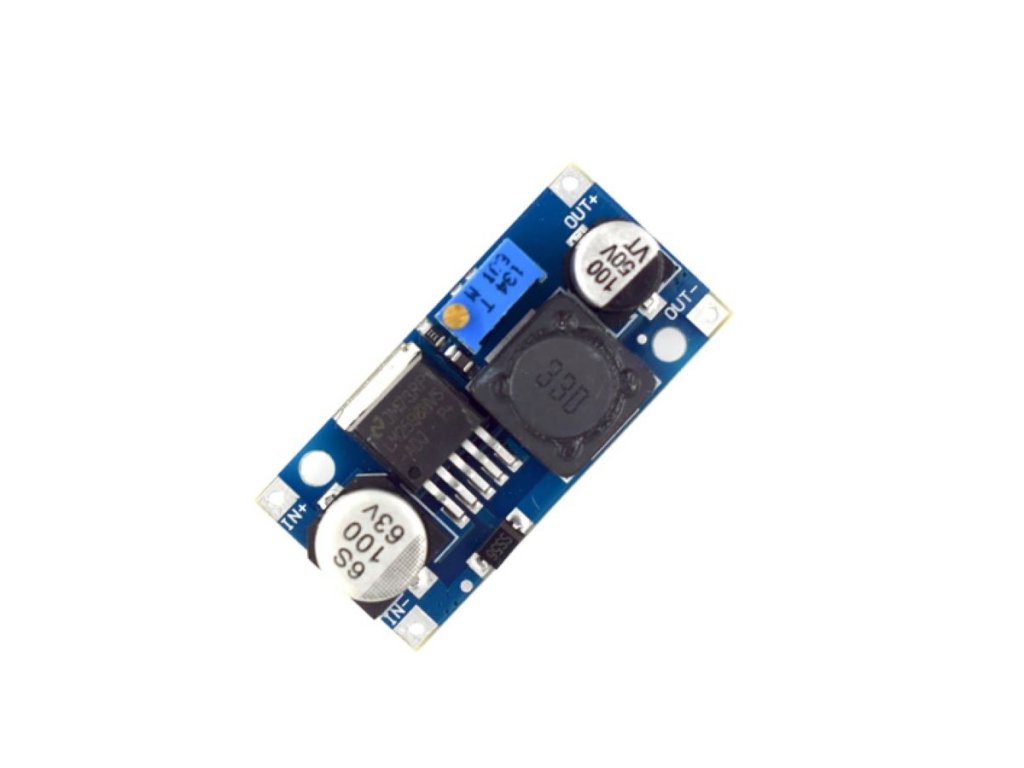

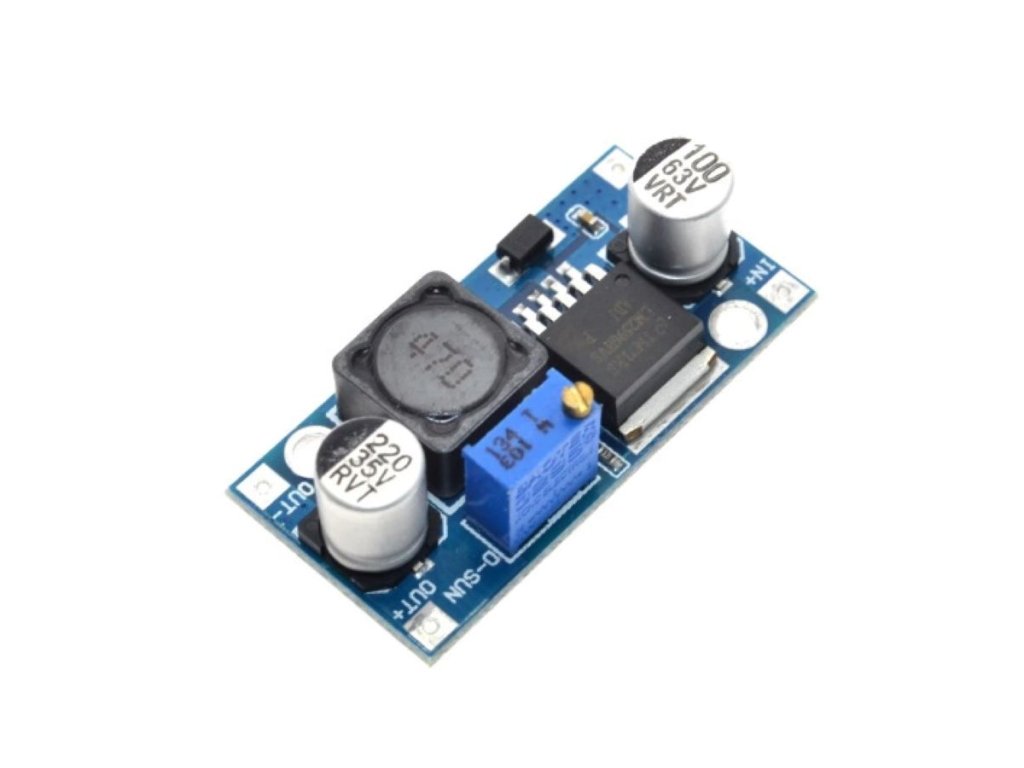

LM2596 állítható DC-DC step-down modul

Az LM2596 állítható DC-DC step-down (buck) konverter modul egy nagy hatásfokú, kompakt feszültségcsökkentő tápegység, amely kiválóan alkalmas stabil, szabályozható egyenfeszültség biztosítására különböző elektronikai projektekhez. Akár Arduino, ESP32, Raspberry Pi, LED, motor vagy akkumulátor táplálására is használható. A modul alapja az LM2596 kapcsolóüzemű szabályzó IC, amely hatékony, alacsony hőtermelésű energiaátalakítást biztosít.

LM2596 ÁLLÍTHATÓ DC-DC STEP-DOWN FESZÜLTSÉGSZABÁLYZÓ MODUL

Mire jó ez a modul?

✅ Feszültségcsökkentésre (step-down) – magasabb bemeneti feszültségből alacsonyabbat állít elő, akár 1,25 V-ig
✅ Stabilizált tápellátás biztosításához elektronikai áramkörök, mikrokontrollerek, szenzorok, LED-ek számára
✅ Prototípusokhoz és fejlesztéshez – gyors, potméteres kimeneti feszültségállítás labor-tápegységként is
✅ Energiahatékony megoldás – 92%-os hatásfok, kiváló stabilitás, alacsony zajszint

Főbb jellemzők

🔹 IC típusa: LM2596 kapcsolóüzemű szabályzó
🔹 Típus: Step-down (buck) konverter
🔹 Bemeneti feszültség: 3.2 V – 40 V DC
🔹 Kimeneti feszültség: 1.25 V – 35 V DC (állítható)
🔹 Kimeneti áram: max. 3 A (hosszú idejű működéshez < 2.5 A javasolt)
🔹 Konverziós hatásfok: akár 92%
🔹 Kimeneti hullámosság: < 30 mV
🔹 Kapcsolási frekvencia: 150 kHz
🔹 Üzemi hőmérséklet: –45 °C ~ +85 °C

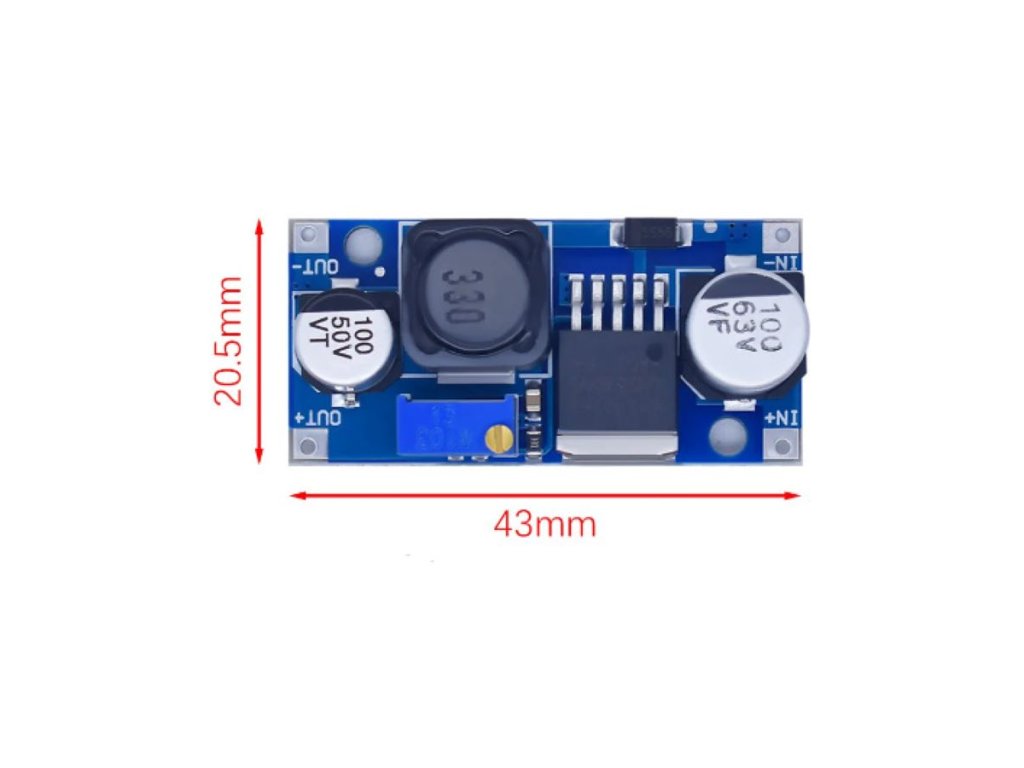

🔹 Méret: 43 mm × 21 mm × 14 mm

Használati útmutató

1. Csatlakoztasd a bemenetet (3–40 V DC) a megfelelő polaritással.
   – A tápfeszültség LED jelzőfénye kigyullad, ha a modul működik.

2. Multiméterrel mérve állítsd be a kimeneti feszültséget a kék trimmer potméterrel.
   – Óramutató járásával megegyező irányba: feszültség növelése
   – Ellentétes irányba: feszültség csökkentése

3. Ügyelj arra, hogy a bemeneti feszültség mindig legalább 1.5 V-tal nagyobb legyen, mint a kívánt kimeneti feszültség.

4. Hosszabb vagy nagy terhelésű üzem esetén (10 W felett) hűtőborda használata ajánlott.

Előnyei

✔️ Nagy hatásfokú, megbízható DC-DC konverter
✔️ Széles bemeneti/kimeneti tartomány – univerzális tápmodul
✔️ Egyszerű beállítás – potméteres kimeneti feszültség-szabályozás
✔️ Kis méret és stabil működés – kiváló hordozható projektekhez is
✔️ Kiváló választás DIY, Arduino, ESP32 és egyéb beágyazott rendszerekhez

Felhasználási területek

🔋 Tápellátás stabilizálásához mikrokontrolleres vagy szenzoros rendszerekben
🛠️ Labor tápegységként, prototípus-fejlesztéshez, teszteléshez
💡 LED szalagok, motorok, relék, LCD kijelzők működtetéséhez
⚙️ RC eszközök, akkumulátor-töltők, moduláris elektronikai rendszerekhez

Fontos tudnivalók

⚡ A modul csak feszültségcsökkentésre alkalmas (nem boost konverter!)
⚡ Bemeneti–kimeneti különbség min. 1.5 V a stabil működéshez
⚡ 3 A feletti terhelésnél hűtőborda használata kötelező
⚡ Túlfeszültség és fordított polaritás ellen nem védett, ezért használat előtt ellenőrizd a bekötést
