Lézer érzékelő szenzor modul mikrokontrollerhez – optikai megszakító
- PCB mérete: 1,6 cm x 1,8 cm
- Üzemi feszültség: 5V
- Indikátor led jelzi ha érzékel lézer jelet
- Pinek száma: 3
Lézer érzékelő szenzor modul mikrokontrollerhez – optikai megszakító

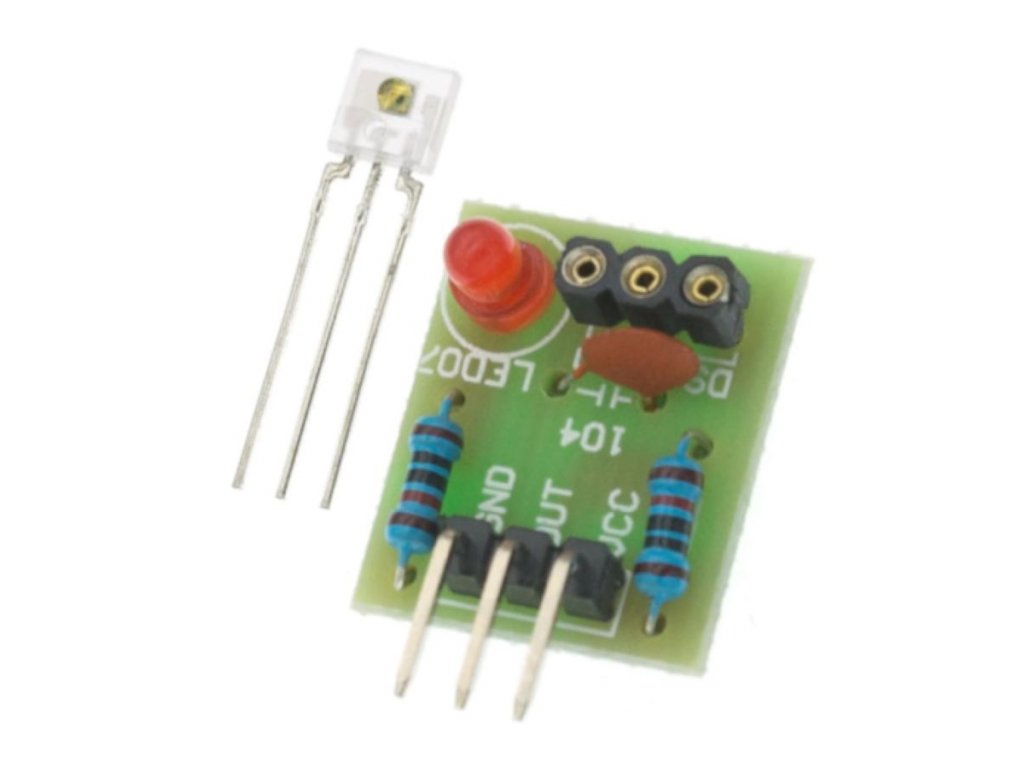

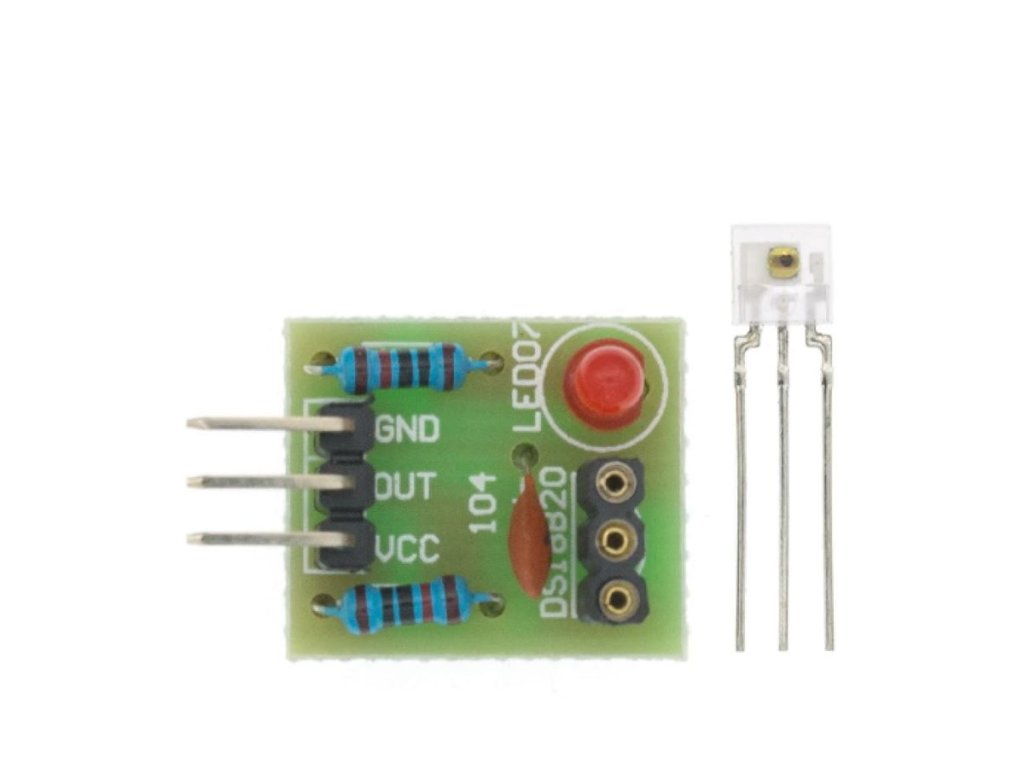

Kompakt lézer érzékelő szenzor modul (PCB: 1,6×1,8 cm), amely lézerfény jelenlétét digitális HIGH/LOW kimenettel jelzi. Beépített indikátor LED mutatja az érzékelési állapotot. Háromtűs (VCC, GND, OUT) csatlakozóval, 3,3–5V DC tápfeszültséggel illeszthető Arduino, ESP, Raspberry vagy STM32 rendszerekhez. Kizárólag beltéri, zavarmentes fénykörnyezetben ajánlott.
💡 Miért érdemes ezt a szenzormodult választani?
- ⚡ Gyors, pontos érzékelés Gyors és pontos lézerfény-érzékelést biztosít, megbízható működéssel.
- 💡 Vizuális visszajelzés Beépített indikátor LED jelzi, amikor a modul lézerjelet érzékel.
- 📐 Kompakt méret Kis PCB méret (1,6×1,8 cm), könnyen beépíthető sűrűbb elrendezésű áramkörökbe is.
- 🔌 Széles kompatibilitás Arduino, ESP, Raspberry és STM32 mikrovezérlőkkel egyaránt használható.
📊 Műszaki adatok
| Termék típusa | Lézer érzékelő szenzor modul, optikai megszakító |
|---|---|
| PCB mérete | 1,6 × 1,8 cm |
| Üzemi feszültség | 3,3–5V DC |
| Pinek száma | 3 (VCC, GND, OUT) |
| Kimenet típusa | Digitális HIGH/LOW |
| Indikátor LED | Lézerjel érzékelésekor világít |
| Kompatibilis vezérlők | Arduino, ESP, Raspberry, STM32 |
| Felhasználási javaslat | Kizárólag beltérben, zavaró fényforrásoktól mentes környezetben |
🔍 A legfontosabb paraméterek
- 1,6×1,8 cmPCB méret
- 3,3–5V DCÜzemi feszültség
- 3Pinek száma
- HIGH/LOWDigitális kimenet
💡 Mire használható?
- Robotika és akadályérzékelés Optikai megszakítóként vagy tárgyérzékelőként robotikai projektekben.
- DIY jelenlét- és eseménydetektálás Jelenlét vagy esemény érzékelésére egyedi fejlesztői projektekben.
- Digitális számlálás Optikai szenzorként digitális számlálási feladatokhoz.
- Biztonságtechnikai alkalmazások Lézernyaláb megszakításának érzékelésére biztonságtechnikai célokra.
🛡️ Előnyök és funkciók
- Gyors, pontos lézerfény-érzékelés: A modul megbízhatóan érzékeli a lézerfény jelenlétét a szenzoron.
- Beépített vizuális visszajelzés: Az indikátor LED világít, amikor a modul lézerjelet kap.
- Digitális kimenet: HIGH/LOW jelszinttel kompatibilis mikrovezérlőkkel, mint Arduino, ESP, Raspberry vagy STM32.
- Kompakt kialakítás: A kis PCB méret (1,6×1,8 cm) könnyű beépíthetőséget és kis helyigényt biztosít, sűrűbb elrendezésnél is.
⚠️ Mire kell figyelni a használat során?
- Csak kontrollált, beltéri környezetben: Modulált lézersugár nélküli érzékelési alkalmazásokban a modul csak sötétebb, kontrollált helyen használható.
- Kerülendő a közvetlen napfény: A közvetlen napfény zavarhatja a modul működését.
- Tápfeszültség betartása: A modult 3,3–5V DC feszültségtartományban működtesd.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | Tápfeszültség bemenet, 3,3–5V DC |
| GND | Föld / negatív tápbemenet |
| OUT | Digitális kimenet (HIGH/LOW), állapotot vált lézerfény érzékelésekor |
🧩 Beépítési tippek
- Kompakt elhelyezés: A kis PCB méret miatt sűrűbb elrendezésű áramkörökbe is könnyen integrálható.
❓ Gyakori kérdések (GYIK)
- Milyen kimeneti jelet ad ez a lézer érzékelő modul?Digitális HIGH/LOW jelet – lézerfény érzékelésekor az OUT lábon a kimenet állapota megváltozik, és a beépített LED is jelez.
- Milyen lézer típussal használható ez az érzékelő modul?Bármilyen összefókuszált lézerfénnyel (pl. 650nm piros pont lézer), amely a szenzorra irányítható – az érzékelő hullámhosszra nem specifikus, de erős külső fény zavarhatja.
- Használható-e kültéren ez a lézer szenzor modul?Nem ajánlott – erős napsugárzás vagy szórt fény megzavarhatja a működést, ezért kizárólag kontrollált, beltéri környezetben megbízható.
